Pnömatik Bileşenler Serisi

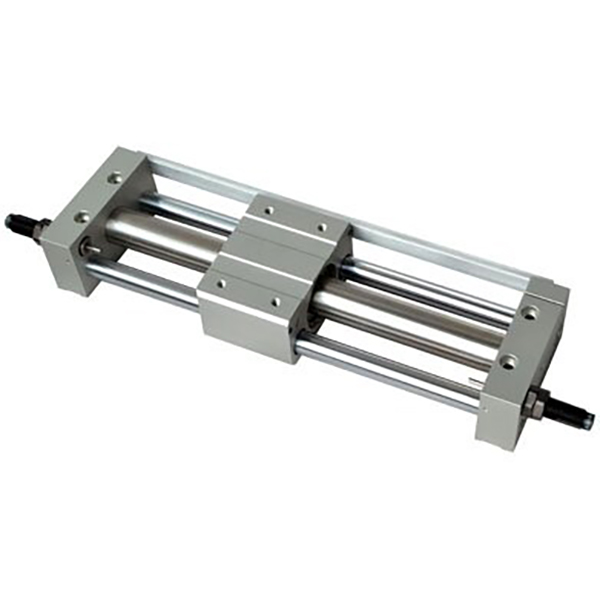

SOLH RM serisi manyetik kaplin çubuksuz silindir, Airtac muadilleriyle değiştirilebilecek şekilde tasarlanmıştır. Elektronik, tıp ve gıda endüstrilerinin yağsız temiz ortamlarına uygun, sıfır sızıntı ve tozsuz çalışma için temassız manyetik senkron tahrik ve tamamen kapalı namlu yapısını benimser. Delik boyutları maksimum 2000 mm strok ile φ10 ila φ40 mm arasında değişir, -20°C~70°C'lik geniş bir endüstriyel sıcaklık aralığında çalışır ve minimum 0,15 MPa başlatma basıncına sahiptir. Dört yapısal varyant mevcuttur: En düşük maliyetli, harici raylar ve uç braketleri gerektiren yerleşik kılavuzları olmayan RMS temel tipi; Kolay kurulum için ekstra kılavuzlara ihtiyaç duymadan sıradan yanal yüklere dayanmak üzere çift kılavuz çubuklar ve kayar yataklarla entegre edilmiş RMT standart tipi; ±0,1 mm tekrarlayan konumlandırma doğruluğu sağlayan, uzatılmış yüksek hassasiyetli kılavuz çubuklara sahip RMTL hassas versiyonu; Bağımsız yük taşıma için güçlü anti-sapma kapasitesine sahip RMH ağır hizmet tipi güçlendirilmiş kayar tip. Standart çift uçlu kauçuk tamponlar, 500 mm/s'ye kadar stabil hareket için isteğe bağlı ayarlanabilir tamponlar ve harici hidrolik tamponlarla donatılmıştır. İsteğe bağlı manyetik anahtar kitleri, konum sinyali geri bildirimi için D-M9 sensörleriyle eşleşir. Yerleşik kılavuz yapıları, harici lineer kılavuzların ekstra satın alma ve montaj maliyetlerini azaltır. Uzun mesafeli malzeme taşıma, koruyucu kapı çalıştırma ve orta bütçeli otomatik üretim hatlarında geleneksel rot kolu silindirlerinin yerden tasarruf sağlayan şekilde güçlendirilmesinde yaygın olarak kullanılan SMC CY1 ve CY3 serilerine kıyasla olağanüstü maliyet performansı sunar.

SOLH MGJ ultra kompakt mini kılavuz çubuk silindiri, minyatür otomasyon için özel olarak geliştirilmiş SMC standart ürünleriyle tamamen değiştirilebilir. Yalnızca 5 mm'den 20 mm'ye kadar ultra kısa stroklarla φ6 mm ve φ10 mm olmak üzere iki küçük delik boyutu sağlar. Yerleşik çift kılavuz çubuklar ve entegre kılavuz çerçeve, mikro bileşenlerin sıkıştırılması ve montajı sırasında açısal yer değiştirmeyi önleyerek ±0,1° dahilinde ultra hassas dönme önleme performansı sağlar. Son derece hafif yapı, MGJ6-5 modeli için yalnızca 27,3 g ağırlığındadır. Çift montaj yüzeyleri (alt ve arka taraf) ve tek taraflı merkezi borular ve kablolar, yoğun çok silindirli düzenleme için düzgün yerleşimi kolaylaştırır. Çift uçlu kauçuk tamponlarla yağsız, bakım gerektirmeyen yapıyı benimseyen bu cihaz, -10°C~60°C aralığında istikrarlı yüksek frekanslı ileri geri hareketi destekler. Hassas elektronik bileşen kelepçeleme, PCB konumlandırma, tıbbi cihazların minyatür valf çalıştırılması, numune alma iğnesinin kaldırılması, yarı iletken temiz atölyelerde mikro yer değiştirme ayarı ve optik lenslerin ince ayarında yaygın olarak uygulanır. Standart MGP kompakt silindirlerle karşılaştırıldığında, önemli ölçüde küçültülmüş genel boyuta, mükemmel şekilde tatmin edici mikro itme kuvvetine, sınırlı kurulum alanına ve minyatür otomasyonun yüksek hassasiyetli dönme önleyici konumlandırma gereksinimlerine sahiptir.

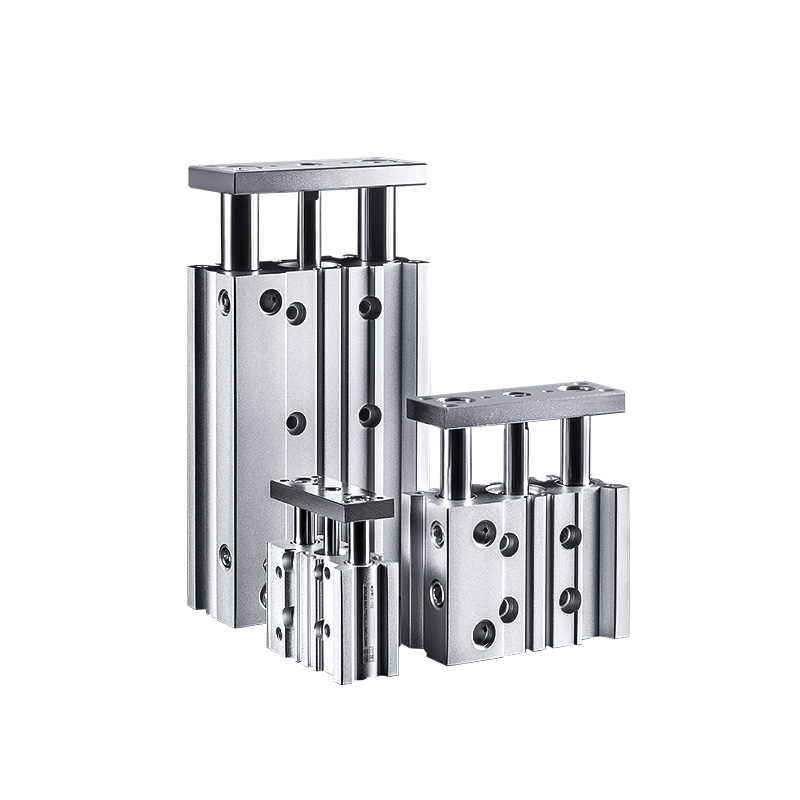

SOLH MGP serisi ince kompakt kılavuz çubuk silindiri, orijinal SMC ürünleriyle boyutsal olarak değiştirilebilir. Dahili burulma direnci ve harici kılavuz aksesuarları olmadan güçlü yanal yük kapasitesi ile silindir namlusu, çift kılavuz çubukları ve hassas yataklardan oluşan entegre bir yapıya sahiptir. Düz ince yapısı, geleneksel silindirlerle karşılaştırıldığında ağırlığı %17~%24 azaltır; presleme, konumlandırma, kaldırma ve iş parçası transferi gibi kompakt otomasyon işlemleri için mükemmel şekilde uygundur. Rulmanlara göre sınıflandırılan üç alt tip, farklı çalışma koşullarını kapsar: Metal kayar burçlu MGPM, ağır yanal yükler ve tozlu düşük hızlı döngüsel işler için olağanüstü aşınma direnci ve toz geçirmezlik performansı sunar; MGPL bilyalı burçlar, yüksek hızlı sık ileri geri hareket için ultra düşük sürtünme ve yumuşak hareket sağlar; MGPA sıfır boşluklu, yüksek hassasiyetli bilyalı rulmanlar, hassas montaj ve kalibrasyon için ±0,01 mm'ye kadar dönme önleme doğruluğu sağlar. Delik boyutları 5~300 mm standart stroklarla φ12 ila 100 mm arasında değişir. Standart çift uçlu kauçuk tamponlar bulunurken, yüksek hızlı ağır hizmet hareketi sırasında ciddi darbeleri absorbe etmek amacıyla 20 mm'nin üzerindeki delikler için AZ hava yastıklı tamponlar isteğe bağlıdır. Yerleşik yuvalar, düzenli kablolama için ekstra braketlere ihtiyaç duymadan D-M9, A93 manyetik anahtarların doğrudan kurulumunu destekler. Çalışma basıncı, -10°C~60°C ortam sıcaklığında minimum 0,1 MPa çalıştırma basıncıyla 0,12 MPa ile 1,0 MPa arasında değişir. Elektronik PCB konumlandırma ve presleme, muayene aparatı kaldırma, ambalaj besleme ve genel otomasyon sınırlandırma kelepçelemesinde yaygın olarak kullanılan bu ürün, çok yönlü, entegre kılavuzlu bir pnömatik aktüatör olarak görev yapar.

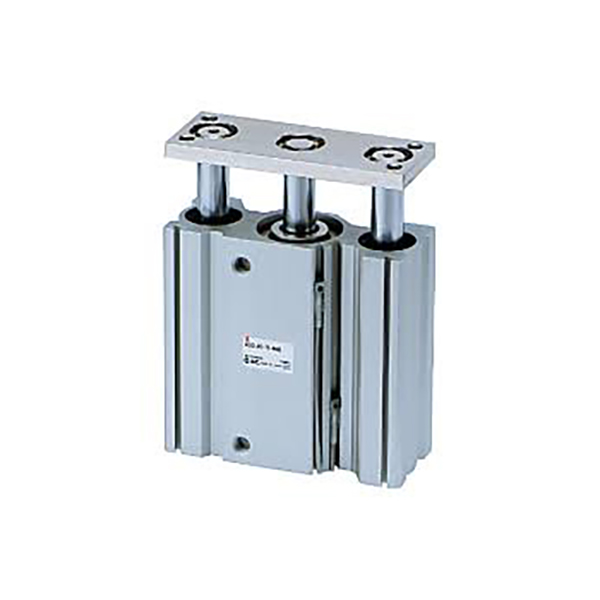

SOLH MGQ serisi ultra ince entegre kılavuz çubuk silindiri, orijinal SMC spesifikasyonlarıyla tamamen değiştirilebilir. Silindir namlusu ve kılavuz çubuklarının entegre yapısı, montaj alanından büyük ölçüde tasarruf sağlamak için genel kalınlığı geleneksel kılavuzlu silindirlere kıyasla %50 oranında azaltır. φ12~100 mm delik boyutlarını ve 25~250 mm standart strokları kapsar ve iki konfigürasyonda sunulur: MGQM karbon alaşımlı kaymalı yataklar ve MGQL yüksek hassasiyetli bilyalı rulmanlar. Simetrik çift kılavuz çubuk yapısı, yanal yüke, sapmaya ve burulmaya karşı olağanüstü direnç sağlar. MGQL bilyalı rulman versiyonu, ±0,04°~±0,08° dönme önleme doğruluğuna ulaşırken, MGQM kayar rulman tipi, ağır hizmet tipi tozlu koşullar için mükemmel aşınma direnci, toz geçirmezlik performansı ve maliyet avantajları sunar. Standart konfigürasyonlar dahili manyetik halkaları, çift uçlu kauçuk tamponları ve yağsız, bakım gerektirmeyen çalışmayı içerir. İsteğe bağlı XB6 yüksek sıcaklık modeli, 150°C'ye kadar istikrarlı bir şekilde çalışır. Silindir gövdesinde birden fazla montaj deliği ayrılmıştır; ≥32 mm'lik delikler için manyetik anahtarlar dört tarafa monte edilebilir ve flanşlar/ayak braketleri çok açılı montajı destekler. Minimum 0,1 MPa çalışma basıncıyla, konveyör hattı durdurucu konumlandırma ve kaldırma, 3C elektronikte PCB çıkarma ve sıkma, paketleme makineleri için kapı çalıştırma ve jig kaldırma için yaygın olarak kullanılmaktadır. Mekanik tasarımı basitleştirmek için ayrı silindir artı harici kılavuz düzeneklerinin yerini alır. Standart MGP ve ağır hizmet MGG serisiyle karşılaştırıldığında MGQ, dar kurulum alanında yüksek hassasiyetli çalışma için en ince profile ve optimum performansa sahiptir.

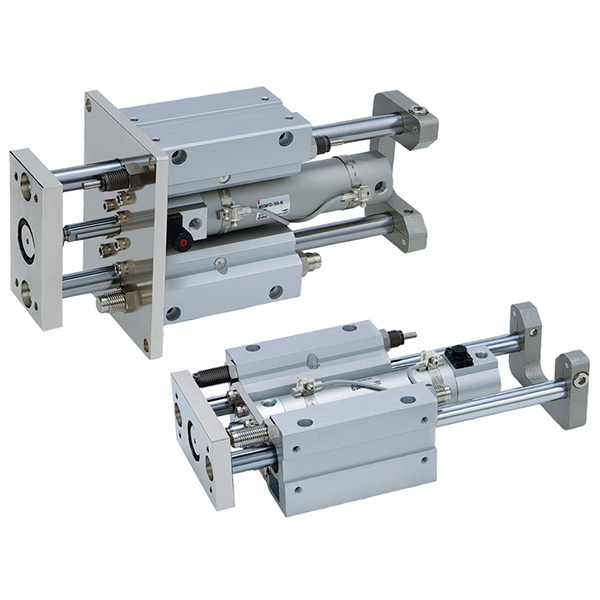

SOLH MGG serisi ağır hizmet tipi uzun stroklu kılavuz çubuk silindiri, eşdeğer SMC ağır hizmet silindirleriyle boyutsal olarak değiştirilebilir. Yuvarlak bir namlu ve harici olarak düzenlenmiş çift geniş açıklıklı kılavuz çubuklarla üretilen bu ürün, üstün yapısal sağlamlık sağlar. Yanal yük kapasitesi sıradan kılavuzlu silindirlerin üç katıdır ve uzun stroklar altında piston çubuğunun sarkmasını ve eksantrik ağır yükler altında yapısal sapmayı önler. Delik boyutları φ20 mm'den 100 mm'ye kadar iki versiyonda değişir: MGGM karbon alaşımlı kaymalı yataklar ve MGGL yüksek hassasiyetli bilyalı rulmanlar. Maksimum standart strok 1300 mm'ye ulaşarak MGP ve MGQ serilerinin strok limitini büyük ölçüde aşar. Çift uçlu yerleşik hidrolik tamponlar, uzun mesafeli yüksek hızlı çalışma sırasında üretilen büyük darbe enerjisini absorbe etmek, gürültüyü etkili bir şekilde azaltmak ve ekipmanı korumak için standart olarak gelir. MGGM kaymalı yatakları, ağır hizmet tipi, tozlu ortamlar ve yoğun konveyör hattı durdurma için olağanüstü aşınma ve darbe direncine sahiptir; MGGL bilyalı rulmanlar, yüksek hassasiyetli uzun stroklu konumlandırma ve yüksek hızlı döngüsel hareket için ideal olan, ±0,02°'ye kadar en yüksek dönme önleme doğruluğu ile ultra düşük sürtünme ve düzgün hareket sağlar. Bölünmüş modüler tasarım, düşük maliyetli bakım için silindir namlusu ve kılavuz tertibatının ayrı ayrı sökülmesine ve değiştirilmesine olanak tanır. Mevcut montaj formları arasında temel yüzey montajı ve ön flanş montajı yer alır; isteğe bağlı ekstralar, J tipi strok ayarını (0~50 mm ayar aralığı) ve -10°C ile 150°C arasında stabil çalışan XB6 yüksek sıcaklık varyantını kapsar. Esnek manyetik anahtar bağlantısı için çok yönlü oluklara sahip yerleşik manyetik halkalar standarttır. Çalışma basıncı aralığı 0,1~1,0 MPa olup maksimum çalışma hızı 1000 mm/s'ye kadardır. Dikey kaldırma platformlarına, ağır paletlerin uzun mesafe aktarımına, ağır hizmet durdurucu konumlandırmasına ve büyük mastar çıkarma işlemlerine yaygın olarak uygulanır; ağır yük, uzun hareket ve yüksek etkili otomasyon uygulamaları için tercih edilen pnömatik aktüatör olarak hizmet ederek, mekanik tasarımı basitleştirmek için sıradan silindirlerin ve ayrı ağır kılavuz direklerinin birleşik çözümünün yerini alır.

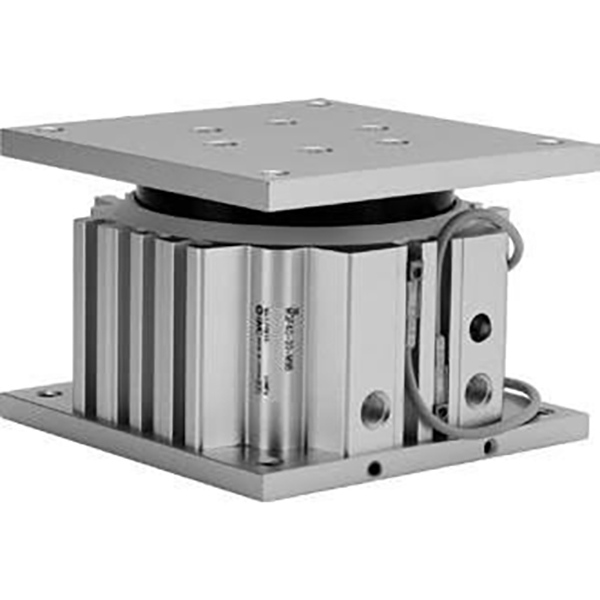

SOLH MGF düşük profilli kılavuz tabla silindiri, eşleşen SMC muadilleriyle tamamen değiştirilebilir. Entegre geniş çaplı eşmerkezli kılavuz manşonla tasarlanan bu ürün, geleneksel çift kılavuz çubuklu silindirlerin yön sınırlamasını ortadan kaldırır ve eksantrik yüklere karşı eşit 360° sapma önleme performansı sunar. Ultra düz kompakt bir düzen için genel kurulum yüksekliği MGQ serisine kıyasla %15~%20 oranında azaltılmıştır. Mevcut delik boyutları: 30 mm ile 100 mm arasında değişen standart kısa stroklarla φ40, φ63, φ100 mm, kısa stroklu ağır hizmet tipi operasyonlar için optimize edilmiştir. Yerleşik dönme önleyici pimler, φ100 modeli için 409 N·m'ye kadar izin verilen son derece yüksek tork sağlar; sıkışma veya yer değiştirme olmaksızın her yönden gelen eksantrik kuvvet altında stabildir ve ±0,05°'lik tepe dönme önleme doğruluğuna sahiptir. Çift yönlü üst ve alt montaj desteklenir; Gövdenin üç yanında bulunan T yuvaları dört tarafta manyetik anahtar montajına olanak sağlar. Standart çift uçlu kauçuk tamponlar ve yağsız, bakım gerektirmeyen çalışma özelliğine sahiptir. 10 ön ekli düşük tozlu temiz versiyon, yarı iletken, 3C elektronik ve tıbbi atölyelerin katı gereksinimlerini karşılar. Geleneksel yapılardan yaklaşık %15 daha hafif olup, iş parçasını kaldırma, mastar çıkarma, istasyon indeksleme çevirme ve kısa mesafeli ağır hizmet itme için yaygın olarak kullanılmaktadır ve sınırlı kurulum alanı içinde çok yönlü sapma önleme ve yüksek tork kapasitesi gerektiren ideal kompakt pnömatik aktüatördür.

SOLH TC serisi üç eksenli kılavuz çubuk silindiri, SMC MGP serisinin doğrudan yerine takılan bir alternatifidir. Ultra yüksek sertliğe sahip, iki kılavuz çubuk ve bir merkezi piston çubuğundan oluşan entegre üç eksenli bir yapıyı benimser. Burulma direnci ve yanal yük kapasitesi, geleneksel çift kılavuzlu çubuk silindirlerinin iki katından daha fazladır ve sapmayı ve konumsal kaymayı etkili bir şekilde önler. Mevcut delik boyutları φ6 mm ile 100 mm arasında değişir ve iki çekirdek seçeneği bulunur: TCL hassas bilyalı rulman tipi, yüksek frekanslı kaldırma ve hassas konumlandırma için ultra düşük sürtünme ve yumuşak hareket sağlar; TCM pirinç alaşımlı kayar yatak tipi, ağır yükler, tozlu ortamlar ve konveyör hattı durdurma işlemleri için üstün aşınma direncine ve darbe direncine sahiptir. Standart vuruşlar 5 mm ila 500 mm'yi kapsar. İsteğe bağlı konfigürasyonlar arasında J tipi strok ayarı (maks. 50 mm ayarlanabilir aralık) ve -20°C'den 120°C'ye kadar sürekli çalışan -T yüksek sıcaklık versiyonu bulunur. Standart konfigürasyonlar dahili manyetik halkaları, çift uçlu kauçuk tamponları ve yağsız, bakım gerektirmeyen çalışmayı içerir. Çok yönlü montaj delikleri ve manyetik anahtarlar için dört kenarlı yuvalar entegre edilmiştir; üst ve yan taraftaki çift hava bağlantı noktaları ise esnek boru düzenine olanak sağlar. Flanş ve ayak braketi aksesuarları çok yönlü kurulum yönlerini destekler. Çalışma basıncı 0,1 MPa ile 1,0 MPa arasında değişir ve referans konumlandırma delikleri güvenilir tekrarlama doğruluğu sağlar. Konveyör durdurucu kaldırma, 3C elektronikte PCB taşıma ve kıvırma, ambalaj kapısı çalıştırma, mastar çıkarma ve eksantrik yük sürüşünde yaygın olarak kullanılan bu entegre aktüatör, ayrı harici kılavuz düzeneklerine olan ihtiyacı ortadan kaldırır, minyatür hassas istasyonlar ve genel orta ila ağır hizmet otomasyonu için mükemmel maliyet performansıyla mekanik tasarımı basitleştirir.

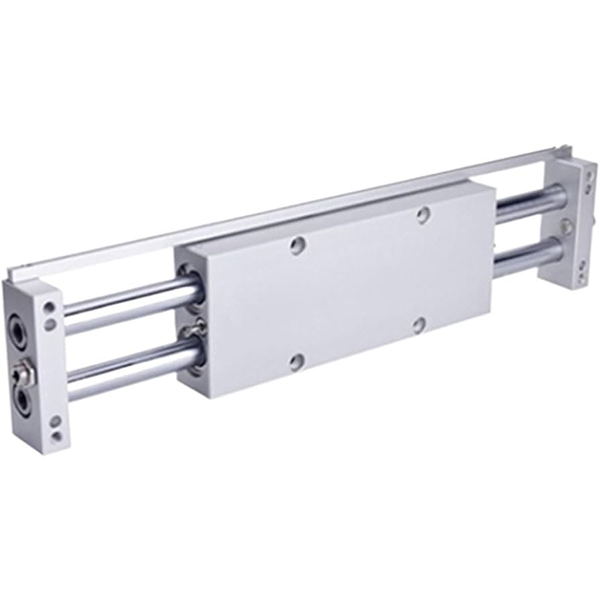

SOLH CX2 serisi çift çubuklu kayar silindir, SMC CX2 standart modelleri için değiştirilebilir yedek parça görevi görür. Çift piston ve simetrik çift piston koluyla üretilen bu silindir, aynı delik boyutuna ve üstün entegre sağlamlığa sahip tek çubuklu silindirlerle karşılaştırıldığında çift itme çıkışı sağlar. Mevcut iç çap boyutları 25 mm'den 200 mm'ye kadar standart stroklarla φ10, 15, 25 mm'yi kapsar. Standart versiyon, kayar yatak kılavuzunu benimser; yükseltilmiş CXWM (kayma yatağı + hidrolik tampon) ve CXWL (bilyalı yatak + hidrolik tampon), yüksek hızlı sık darbeli uygulamalar için özelleştirilmiştir. Simetrik çift çubuklar, φ25 delik için ±0,02°'ye kadar maksimum hassasiyetle doğal mekanik anti-rotasyon performansı sağlar ve yanal ve eksantrik yüklere karşı olağanüstü dirence sahiptir. Alçak profilli ince gövde iki montaj biçimini destekler: hareketli uç plakalı sabit silindir gövdesi veya kayar silindir gövdeli sabit uç plaka. Dört taraftaki montaj delikleri ve üç yönlü hava delikleri, dar kapalı alanlarda esnek kurulum ve boru bağlantısı sağlar. Standart çift uçlu kauçuk tamponlar ve yağsız, bakım gerektirmeyen çalışma donanımına sahiptir; isteğe bağlı N manyetik olmayan versiyon, manyetik duyarlı durumlar için manyetik paraziti ortadan kaldırır. 3C ve yarı iletken endüstrileri için hassas iş parçası aktarımında, jig itme ve kaldırmada, kompakt ekipman içindeki yoğun silindir yerleşiminde, gıda, tıbbi ve temiz atölyeler için orta yükte ileri geri hareket eden çalıştırmada yaygın olarak uygulanır.

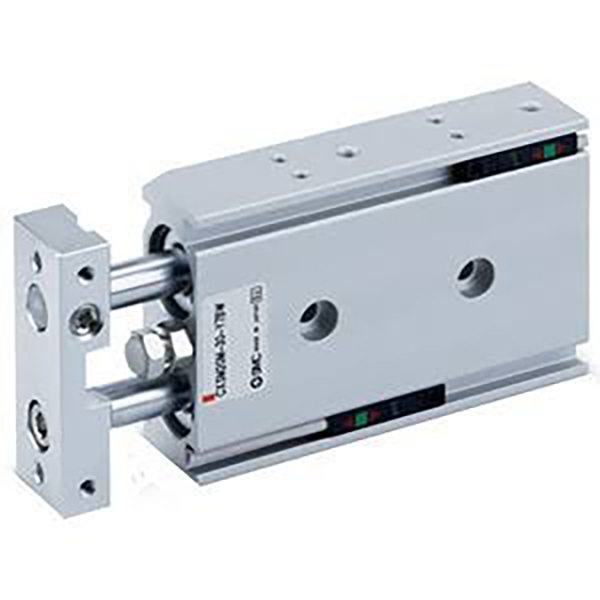

SOLH CXSJ, orijinal SMC CXS serisiyle değiştirilebilen, klasik CXS ikiz silindirlerin yükseltilmiş ultra kompakt versiyonudur. Entegre çift piston ve çift kılavuz çubukla üretilen bu makine, ±0,1°'lik sabit dönme önleme doğruluğu ile aynı delik boyutunda iki kat itme kuvveti sağlar. Genel boyutları %10~%20 oranında kısaltılmış ve daraltılmış olup, daha hafiftir ve son derece dar dahili ekipman düzeni için özel olarak tasarlanmıştır. Dört alt model mevcuttur: Kaymalı yataklı CXSJM, düşük hızlı genel konumlandırma için mükemmel aşınma direnci ve toz geçirmezlik performansı sunar; CXSJL bilyalı rulman tipi, yüksek frekanslı, yüksek hızlı alma ve yerleştirme için maksimum 800 mm/sn hız ile ultra düşük sürtünmeye ve yumuşak harekete sahiptir; CXSJWM/CXSJWL çift geçişli çubuk tasarımları, iki taraflı senkronize kaldırma ve merkezleme konumlandırması için iş parçasının her iki uca takılmasına olanak tanır. φ6 ve φ10 delikler hem eksenel hem de yan portları desteklerken diğer boyutlar yalnızca yan boruları kullanır. Ters çevrilebilir manyetik anahtar braketi, 4 yönlü parazitsiz montajı ve simetrik sol-sağ kurulumu destekler. Çift uçlu kauçuk tamponlar standart olarak gelir; Z son eki, konum sensörleri için yerleşik manyetik halkaları ifade eder ve anti-manyetik girişim senaryoları için manyetik olmayan versiyonlar da mevcuttur. İsteğe bağlı uzatma kilidi P ve geri çekme kilidi R, aktüatörü belirlenen konumlarda sabit bir şekilde tutabilir. 3C ve genel üretim hatlarına yönelik kompakt otomasyon ekipmanlarında hafif yükler altında al ve yerleştir, hafif presleme ve hassas sınırlama konumlandırması için yaygın olarak kullanılır.
