Pnömatik Bileşenler Serisi

SOLH MXJ ultra kompakt, yüksek hassasiyetli pnömatik kayar tabla, SMC MXJ serisiyle değiştirilebilir. Entegre paslanmaz çelik bilyeli doğrusal kılavuzla donatılmış olup, 0,005 mm paralellik doğruluğuna ve ±0,01 mm tekrar konumlandırma doğruluğuna ulaşır. Ultra ince hafif gövde, MXQ kayar tablalardan %30~%50 daha küçük olup üst, alt ve yan üç taraflı montajı destekler. φ4,5~16 mm iç çap boyutları, çift uçlu kauçuk tamponlarla ve 0~5 mm ayarlanabilir strok için isteğe bağlı metal sınırlayıcılarla donatılmıştır. Simetrik tasarım, yağsız temiz ortamlara uygun, boruların ve sensörlerin sol-sağ değişimini sağlar. Sabit yüksek frekanslı kısa stroklu hareket kabiliyetine sahip olup, 3C mikro işleme, optik inceleme, minyatür montaj ve kompakt tıbbi otomasyon ekipmanlarında mikron düzeyinde doğrusal hareket için yaygın olarak benimsenmiştir.

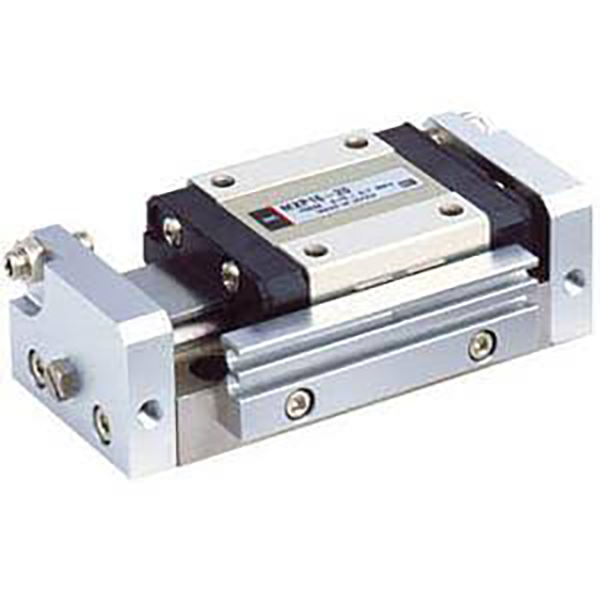

SOLH MXP ultra yüksek hassasiyetli pnömatik kayar tabla, SMC MXP serisiyle değiştirilebilir. Entegre martensitik paslanmaz çelik gövde ve yerleşik bilyeli doğrusal kılavuz benimseyerek 0,004 mm'lik hareket paralelliği, ±0,03°'ye kadar dönme hatası ve ±0,01 mm tekrar konumlandırma doğruluğu elde edilir. Ultra dar kompakt gövde, MXJ modellerine göre %10~%20 daha incedir ve üç taraflı montajı ve değiştirilebilir eksenel/yanal boruları destekler. φ8 ve üzeri için standart kauçuk tamponlar, isteğe bağlı metal sınırlayıcılar ve hidrolik tamponlarla donatılmış φ6~16mm delik boyutları. Yağsız temiz ortamı ve istikrarlı yüksek frekanslı ileri geri hareketi destekler. Optik inceleme, çip bağlama, mikro bileşen montajı ve birinci sınıf tıbbi ekipman gibi katı hareket hassasiyeti gerektiren kapalı alan otomasyon istasyonları için idealdir.

SOLH MXH dar kompakt pnömatik kayar tabla, SMC MXH serisiyle değiştirilebilir. Çift pistonla tahrik edilen ve dönen bilyalı kılavuz rayı ile donatılmış olan bu makine, yoğun yan yana yerleşime uygun ultra dar gövdeye sahiptir. Geleneksel MXU kızaklarının yaklaşık 6 katı kadar izin verilen tork, ±0,02 mm tekrar konumlandırma doğruluğu ve 60 mm'ye kadar maksimum standart strok ile mükemmel ofset ve burulma önleme kapasitesine sahiptir. 4 yönlü montajı ve 3 taraflı borulamayı destekleyen bu ürün, çeşitli manyetik anahtarlarla uyumlu dahili mıknatısla, çift uçlu kauçuk tamponlarla birlikte gelir ve sürekli yağsız çalışmayı mümkün kılar. Çap boyutları φ6~20 mm olup, alanı sınırlı otomasyon ekipmanlarında konsol veya tek taraflı yük altında 3C bileşenlerin ve küçük plastik parçaların orta hassasiyetli, uzun stroklu, yüksek frekanslı aktarımı için yaygın olarak kullanılır.

SOLH MXS yüksek sertlikte entegre pnömatik kayar tabla, SMC MXS serisiyle tamamen değiştirilebilir. Sıfır boşluklu hareket için çift pistonlu tahrik ve önceden yüklenmiş çapraz makaralı kılavuz rayları benimser ve aynı delik ile tek silindirli kızakların iki katı itme kuvveti sağlar ve ±0,01 mm'ye kadar tekrar konumlandırma doğruluğu sağlar. Ultra ince entegre yapı, bölünmüş silindir ve harici kılavuz setleriyle karşılaştırıldığında %30~%50 kurulum alanından tasarruf sağlar. Konumlandırma pimi delikleri (alt, yan ve eksenel) ile üç taraflı montaj desteklenir. Çap boyutları φ6~25 mm, standart stroklar 10~150 mm, isteğe bağlı 0~5 mm strok ayarlayıcılar. Dahili mıknatıs, manyetik anahtarlara uyar ve yağsız çalışmayı sağlar. Yarı iletken, 3C hassas montaj ve optik bileşen hizalama istasyonlarında yüksek sertlikte, yüksek hassasiyette doğrusal transfer için yaygın olarak kullanılır.

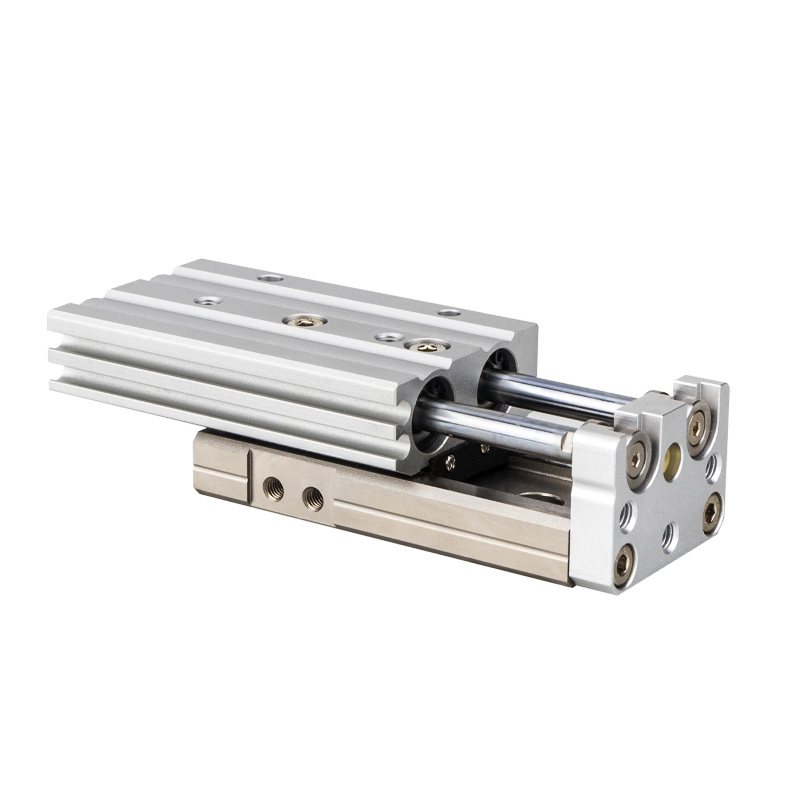

SOLH MXQ ekonomik pnömatik kayar tabla, SMC MXQ serisiyle değiştirilebilir. MXS'den daha düşük yüksekliğe ve daha hafifliğe sahip, ultra ince, hafif entegre bir ünite olarak inşa edilmiş, çift pistonlu tahrik ve önceden yüklenmemiş bilyalı kılavuz rayını benimser ve ±0,02 mm'lik tekrarlı konumlandırma doğruluğu sağlar. Konumlandırma pimi delikleri (alt, yan ve eksenel) ile üç taraflı montaj mevcuttur. İç çap boyutları φ6~25 mm, standart stroklar 10~150 mm, isteğe bağlı 0~5 mm strok ayarlayıcılar. Dahili mıknatıs, manyetik anahtarlara uyar ve yağsız çalışmayı destekler. Uygun maliyetli bir temel doğrusal aktüatör olarak bütçeye duyarlı projelere uyar ve küçük elektronik ve plastik parçaların hafif yüklü, yüksek frekanslı aktarımında ve standart hassasiyetli otomatik montaj hatlarında yaygın olarak kullanılır.

SOLH Richge MXF ultra ince, yüksek sağlamlığa sahip pnömatik kayar tabla, SMC MXF serisiyle değiştirilebilir. Silindir ve çapraz makara kılavuzu paralel olarak düzenlenmiştir ve gövde yüksekliği eşdeğer MXS modellerine kıyasla %40 azaltılmıştır; bu, sınırlı dikey açıklığa sahip otomasyon ekipmanları için idealdir. Konumlandırma pimi delikleri, tekrar konumlandırma doğruluğu ±0,02 mm, delik boyutları φ8~20 mm ve maksimum standart strok 100 mm ile üst ve alt ikili montajı destekler. Standart olarak çift uçlu poliüretan tamponlarla, isteğe bağlı X10/X11 strok ayarlayıcılarla ve hidrolik tamponlarla donatılmıştır. Dahili mıknatıs, manyetik anahtarlarla çalışır ve yağsız, uzun süreli çalışmaya olanak sağlar. 3C modül taşıma, hassas presleme ve istasyon değiştirme gibi orta yüklü, uzun stroklu transfer için yaygın olarak kullanılır.

SOLH MY1B mekanik olarak birleştirilmiş temel milsiz silindir, ilgili SMC modelleriyle tam değiştirilebilirlik sağlar. İç sızdırmazlık kayışı ve dış toz geçirmez kayışla donatılmış olup, toplam montaj uzunluğu etkin stroka yakın olan harici piston çubuğunu iptal eder ve rot kolu silindirlerine kıyasla %50'den fazla yerleşim alanı tasarrufu sağlar. Delik boyutları φ10 ile 100 mm arasında değişir ve maksimum strok 5000 mm'ye kadar çıkar. Kayar tabla, olağanüstü bükülme direnciyle pistona sağlam bir şekilde bağlanmıştır ve hafif yükler altında yardımcı kılavuzlar olmadan doğrudan yük montajına olanak tanır. Dört yönlü borular (ön, arka, yan, alt) mevcuttur; φ25~40 modelleri %17 ağırlık azalması sağlar. Standart yerleşik ayarlanabilir hava yastıkları, isteğe bağlı harici hidrolik tamponlar ve çift uçlu strok ayarlayıcılarla donatılmıştır. Önceden ayrılmış oluklar D-M9 serisi manyetik anahtarlara uygundur ve temiz atölyeler için yağsız çalışma desteklenir. Yük kapasitesine göre sınıflandırılmıştır: φ10~20 hafif iş için, φ25~40 orta-hafif iş için, φ50~63 orta iş için, φ80~100 ağır iş için. Uzun mesafeli malzeme taşıma, otomatik kapı çalıştırma, işlemede ağır iş parçası kaydırma ve standart dışı otomasyon hatlarını zorlayan uzun stroklu konumlandırmada ekonomik bir evrensel doğrusal sürüş çözümü olarak yaygın olarak uygulanır.

SOLH CY3 manyetik kaplin çubuksuz silindir, SMC muadilleriyle tam boyutlu değiştirilebilirliğe sahip CY1 serisinin yükseltilmiş bir versiyonudur. Sıfır hava kaçağı ve kirlenmeden çalışma elde etmek için tamamen kapalı bir varil içinde dahili piston ile harici kızak taşıyıcı arasında temassız manyetik senkron tahriki benimser. Delik boyutları φ6 ile φ63 mm arasında değişir ve maksimum 5000 mm'ye kadar strok ile geleneksel rot kolu silindirleriyle karşılaştırıldığında kurulum alanını %50 azaltır. İki çeşidi mevcuttur: Eksantrik yükü ve manyetik ayrılmayı önlemek için uç braketleri ve harici kılavuzlar gerektiren CY3B temel tip; Ekstra montaj alanından tasarruf etmek için doğrudan ekipman tabanına sabitlenen CY3R doğrudan montajlı versiyon. Uzatılmış aşınmaya dayanıklı halkalar minimum çalışma basıncını 0,12 MPa'ya düşürür. Standart çift uçlu kauçuk tamponlar bulunur ve isteğe bağlı X160 yüksek hızlı versiyonu maksimum 1500 mm/s hızı destekler. Önceden ayarlanmış yuvalarda konum geri bildirimi için D-M9 manyetik anahtarlar bulunur. Standart yağsız çalışma, yarı iletkenler, elektronik, tıp ve gıda endüstrilerine yönelik tozsuz atölyelere uygundur. Hijyenik otomasyonda uzun mesafeli iş parçası aktarımı, koruyucu kapı çalıştırma ve kompakt uzun stroklu doğrusal hareket için 0,5 kg'dan 40 kg'a kadar hafif ve orta dereceli yükleri idare eder.

SOLH CY1 serisi, yükseltilmiş CY3 serisinin öncüsü olan, orijinal SMC CY1 ürünleriyle tamamen boyutsal olarak değiştirilebilir, klasik ekonomik manyetik kaplin çubuksuz silindirdir. Elektronik, tıp ve gıda endüstrilerinin yağsız temiz çalışma ortamlarına uygun, temassız manyetik senkron tahrik ve sıfır hava sızıntısına sahip tamamen kapalı namlu yapısını benimser. Delik boyutları φ6 ile 63 mm arasında değişir, standart strok 1000 mm'ye kadar ve maksimum uzatılmış strok 1500 mm olup mükemmel maliyet performansı sunar. Beş yapısal versiyon mevcuttur: Harici kılavuzlar ve uç braketleri gerektiren CY1B temel tip; Ekstra kılavuzlara ihtiyaç duymadan hafif yükler için yerleşik kaymalı yataklara sahip CY1S; Pürüzsüz yüksek frekanslı ileri geri hareket için CY1L bilyalı rulman tipi; ±0,02 mm tekrarlayan konumlandırma doğruluğuna ulaşan CY1H yüksek hassasiyetli model; Dar dikey kurulum alanı için %29 azaltılmış toplam yüksekliğe sahip CY1F düşük profilli tip. Minimum başlatma basıncı 0,18MPa'dır, standart çift uçlu kauçuk tamponlarla ve isteğe bağlı harici hidrolik tamponlarla donatılmıştır, konum sinyali geri bildirimi için D-M9 ve D-A9 manyetik anahtarlarla uyumludur. CY3 serisinden daha düşük maliyetlidir ve temiz oda malzeme aktarımı, koruyucu kapı sürüşü ve 0,5 kg'dan 40 kg'a kadar hafif ila orta yükler altında orta-uzun mesafeli iş parçası taşıma dahil olmak üzere bütçenin sınırlı olduğu geleneksel otomasyon için uygun maliyetli bir seçim olarak hizmet eder.
