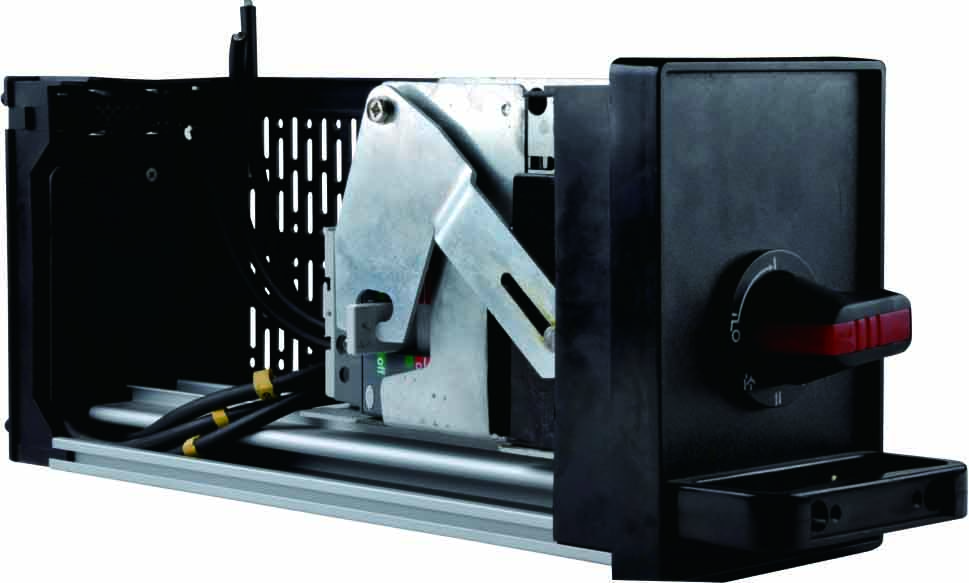

Düşük Voltajlı Motor Kontrol Merkezi (MCC) Çekmece Çalışma Mekanizmaları tarafından üretilen
Richge teknolojisi, güç dağılımındaki temel bileşenlerdir. Çekmeceli
Mekanizma, giriş besleyicileri olarak listelenen fonksiyonel birimlere bölünmüş yüksek uyarlanabilirliğe sahiptir, çıkış
besleyiciler ve motor kontrolörler; Elektrik yükü gereksinimlerini karşılamak için modüler konfigürasyon.
Bu mekanizmalar, uyarlanabilir olacak ve gibi işlevsel birimlere bölünecek şekilde tasarlanmıştır.
Giriş besleyicileri, çıkış besleyicileri ve motor kontrolörleri, modüler konfigürasyonun karşılanmasına izin verir
farklı elektrik yükü gereksinimleri.
Düşük voltajlı MCC çekmecesi çalışma mekanizması aşağıdaki gibi işlev görür:
Push-in ve Çekme: Çekmeceyi sabit konuma eklemek için itin (bağlantı konumu)
Switchear'da ve sabit pozisyondan (izolasyon pozisyonu veya test konumu) çekildi, bu nedenle
Çekmecenin farklı çalışma durumları arasında değiştirilebilmesi. Denetlediğinde veya bakıldığında
Çekmecedeki elektrik bileşenleri, çekmece izolasyon pozisyonuna taşınabilir
Bakım güvenliğini sağlamak için.
Konum Kilitleme Fonksiyonu: Çekmece bağlantı/ test/ izolasyonda olduğunda, çekmeceyi kilitleyebilir
Çekmecenin Power.com ile hareket etmesini önlemek için ilgili konum
Güvenli çalışma prensibi ve yanlış operasyondan kaynaklanan güvenlik kazalarını önler.
Güvenlik Özellikleri
Mekanik Kilit Sistemi: Çekmecenin güçlendirildiğinde geri çekilmemesini sağlar.
yüklü bileşenlerle kazara teması önleyin. İzolasyon Kişileri: Otomatik olarak
Giriş/Çıkış, ARC Flash riskini ortadan kaldırdığında (IEC 61439 ile uyumlu
Standart) Etkili bakım, hatalı çekmeceler hızlı bir şekilde değiştirilebilir (güç kapanı altında
Koşullar) Sıcak-SWAP işlevselliği yoluyla, kesinti süresini en aza indirir. Bu tak ve oynatma tasarımı
bitişik devreleri kesintiye uğratmadan kesintisiz bakımı destekler.
Standartlaştırılmış akım derecelendirmeleri: Çekmeceler mevcut kapasiteye göre kategorize edilir (63A, 125A, 250A)
Farklı yüklerle uyumluluğu sağlamak için.
