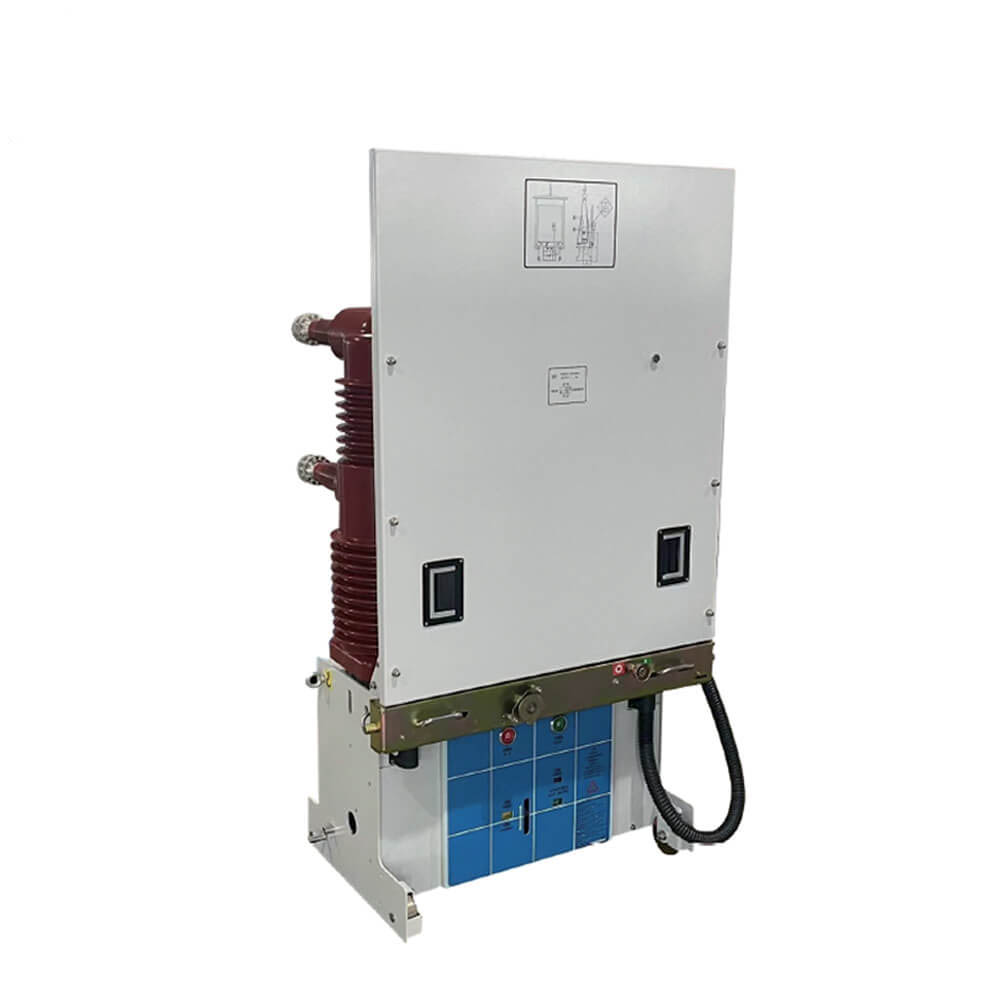

VBI Yaylı Mekanizma ile 35kV Zemine Bağlı Vakum Devre Kesici

VBI Yaylı Mekanizma ile 35kV Zemine Bağlı Vakum Devre Kesici

     VSG-40.5 Serisi Vakum Devre Kesici, benzersiz tasarım konseptine göre yeni bir üç fazlı 50Hz tipidir ve pazar talebi ve geliştirilmesi, iç mekan şalt 40.5kV'ün nominal voltajı, elektrikli ekipmanın kontrol ve koruması olarak sağlanabilir ve sık operasyon için uygundur.

VBI iç mekan yüksek voltajlı vakum devre kesici, üç fazlı AC 50Hz ve 40.5kV nominal voltajı olan bir kapalı cihazdır. Endüstriyel ve madencilik işletmelerinde, enerji santrallerinde ve trafo merkezlerinde elektrikli ekipmanların kontrolü ve korunması için, özellikle sık operasyonlara sahip yerler için kullanılabilir. Anahtar dolabındaki devre kesicinin kurulum formu, bir tramvay.vbi kapalı yüksek voltajlı vakum devre kesicinin güvenilir bir performansa sahiptir ve kurulumu kolaydır. Yüksek voltajlı iletim ve dağıtım sistemlerinin kontrolü ve korunması için en iyi seçimdir.

 Ürüne Genel Bakış

    VBI-40.5 zemine monte edilmiş vakum devre kesici, 40.5kV olarak derecelendirilmiş elektrik sistemlerinin güvenilir korunması ve kontrolü için tasarlanmış yüksek performanslı, orta voltaj anahtarlama cihazıdır. Gelişmiş vakum kesici teknolojisini kullanarak, verimli ark söndürme, minimum bakım ve uzun bir operasyonel ömür sağlar. Güç dağıtım ağları, endüstriyel tesisler ve trafo merkezleri için ideal olan bu kesici, sağlam yapıyı kullanıcı dostu işlemle birleştirir.

Anahtar Özellikler

Voltaj Derecesi:40.5kV (95kV yıldırım dürtüsüne dayanmak).

Mevcut Derecelendirme:2500A'ya kadar sürekli, 31.5ka kısa devre kırma kapasitesi.

Vakum Kesici:Hermetik olarak mühürlü, bakım içermeyen ve çevre dostu (SF₆ gazı yok).

Mekanizma:Hızlı kapanış/açma için yaylı veya motorlu 储能 mekanizması (<50ms).

Emniyet:Entegre kayma önleyici tasarım, mekanik/elektrikli kilitler ve topraklama anahtarları.

Standartlar Uyum:IEC 62271, GB/T 1984 ve ANSI C37.04 ile karşılaşır.

Kurulum Talimatları

3.1 Ön Kurma Kontrolleri

Sağlam ambalajı ve fiziksel hasar olmadığını doğrulayın.

Nominal parametreleri onaylayın Sistem gereksinimlerini eşleştirin.

Seviye, titreşimsiz beton temel sağlayın.

3.2 Montaj Adımları

Ankraj cıvatalarını kullanarak kırıcıyı zemine sabitleyin (M16 önerilir).

Birincil bardakları üretici özelliklerine göre tork ayarlarıyla bağlayın (örn. 50nm).

Terminallere bağlı ikincil kontrol kabloları (“açık/kapalı bobin” olarak etiketlenmiştir, “yardımcı kontaklar”).

Kesici şasisini güvenli bir şekilde topraklayın (zemin direnci ≤4Ω)

Operasyon rehberi

4.1 Manuel Çalışma

Kapanış: Bir "tıklama" etkileşimi onaylayana kadar manuel kolu saat yönünde döndürün.

Açılış: Kırmızı “Seyahat” düğmesine basın veya mekanik seyahat kolunu çekin.

4.2 Elektrik İşlemi

Uzaktan kumanda için kapanış bobine (anlık darbe) 220VDC/110VAC uygulayın.

Mod için yerel/uzak seçici anahtarını kullanın.

4.3 Göstergeler ve Alarmlar

Yeşil LED: Breaker kapalı.

Kırmızı LED: Breaker açık/takıldı.

Alarm Kişileri: SF₆ Basınç Kaybı (donatılmışsa) veya yay tetikleyicisi

Bakım ve Sorun Giderme

5.1 Rutin Kontroller

Kişileri her 5.000 işlemde (ViewPort aracılığıyla) inceleyin.

Yüksek sıcaklık gresi ile yıllık hareketli parçaları yıllık olarak yağlayın.

Test yalıtım direncini (> 1000mΩ @5kv).

5.2 Ortak Sorunlar

Kapatılamama: Kontrol gücünü, yay yükünü veya kilitleme koşullarını kontrol edin.

Aşırı ısıtma: bağlantıları sıkın; Temas direncini (<50μΩ) ölçün.

Güvenlik uyarıları

Servis yapmadan önce kesiciyi enerji açın.

Sadece eğitimli personel bakım yapmalıdır.

Asla görünür hasar veya anormal seslerle çalışmayın.

Çevre ve Bertaraf

Vakum kesicilerinin elektronik atık (tehlikeli olmayan) olarak atın.

Yerel düzenlemelere göre metalleri ve plastikleri geri dönüştürün.

Temel Bilgi.

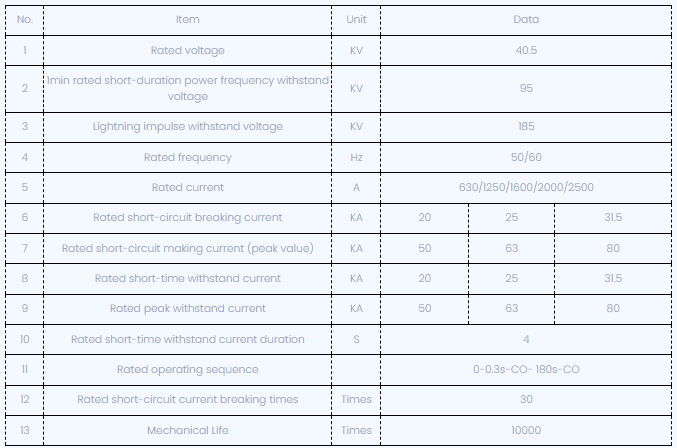

Teknik parametreler

Devre kesiciyi ayarladıktan sonra, mekanik karakteristik parametreler aşağıda gösterilmiştir:

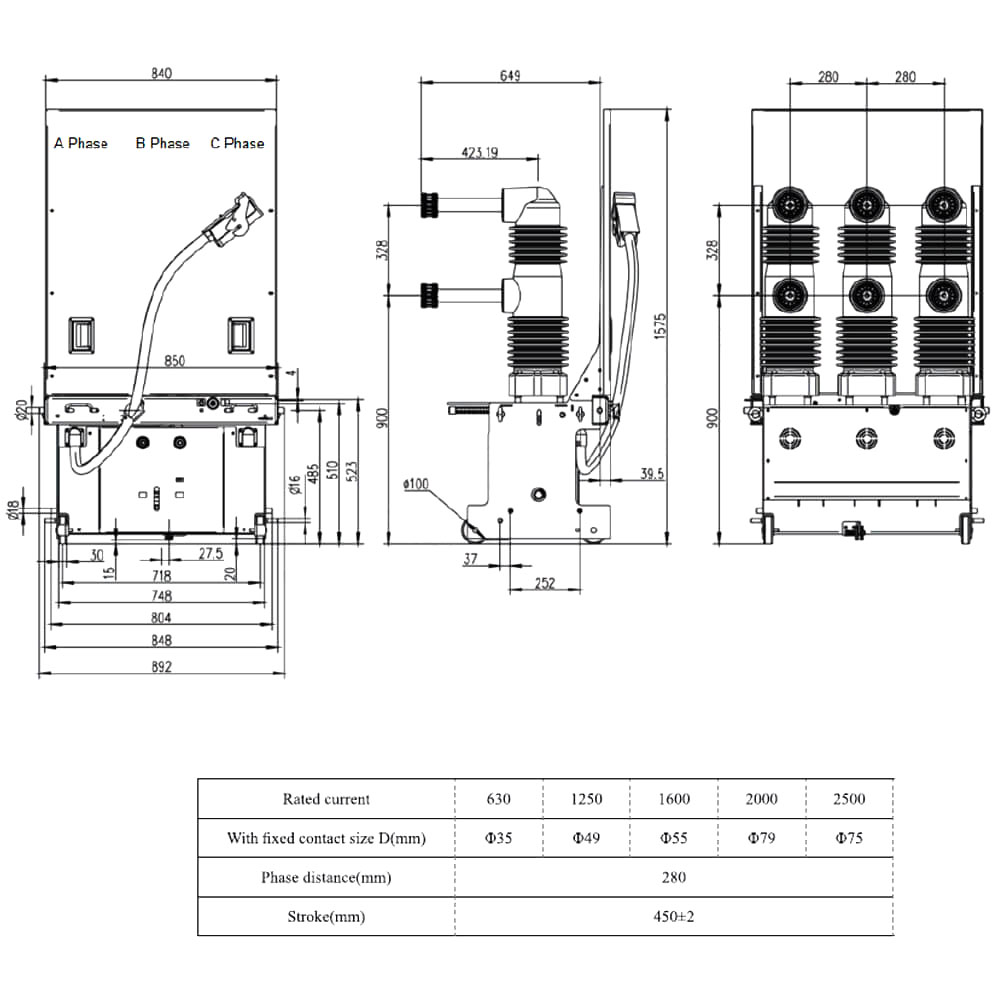

Teknik çizimler

Ortam koşullarının uygulanması

1. Ortam sıcaklığı: -10c ~ +40c (-30 derece santigrat olarak depolama ve taşıma sağlar);

2. Ortam nemi: Bir günün ortalama nemi%95'ten fazla olmamalıdır. Bir aylık ortalama nem% 90'dan fazla olmamalıdır;

3. Doymuş buhar basıncı: Bir günün ortalama basıncı 2,2KPA'dan fazla olmamalıdır; Bir ayın ortalama baskısı artık olmamalı

1.8kpa'dan daha;

4. Yükseklik: ≤1500m;

5. Deprem yoğunluğu: ≤8 derece;

6. Ateş, patlama, ciddi pislik ve kimyasal erozyon ve şiddetli titreşim olmadan yere kurulmalıdır.
