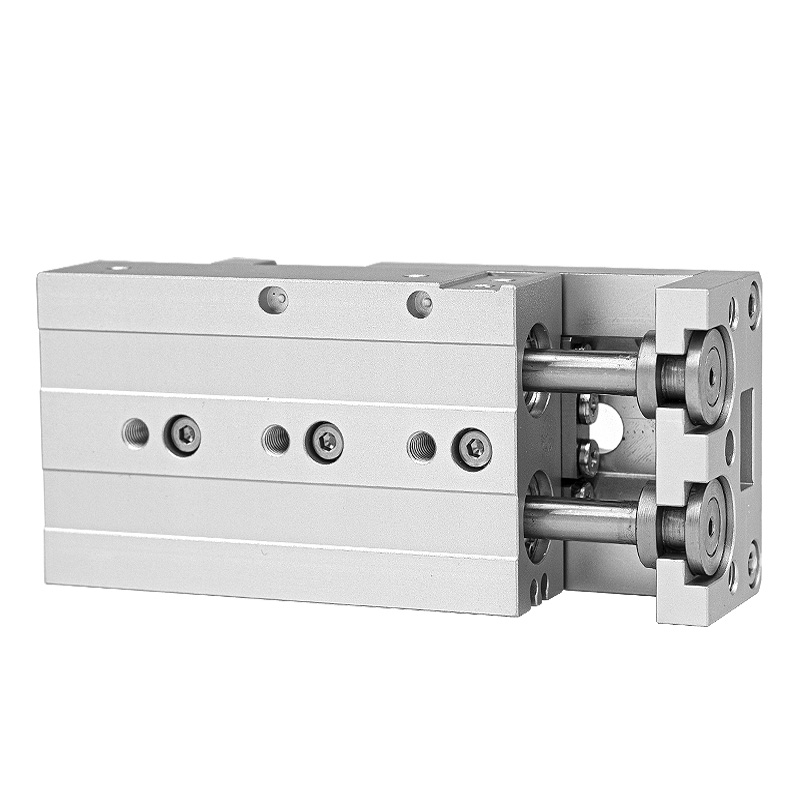

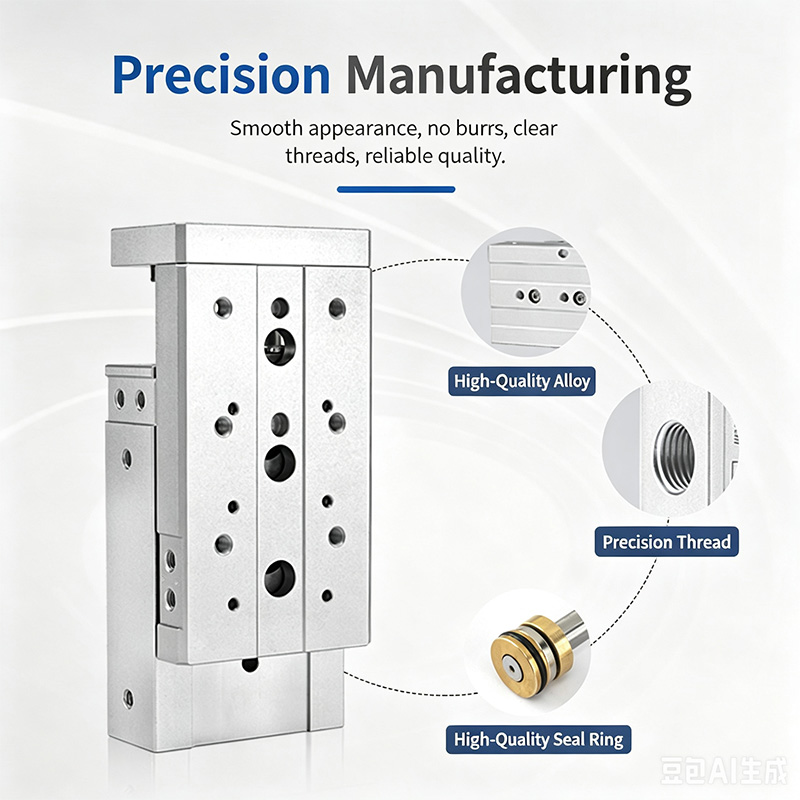

HLS / HLSL Serisi Çift Milli Hassas Kızaklı Silindir (Çapraz Makaralı Kılavuz Tipi)

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH HLS / HLSL serisi çift şaftlı hassas kayar silindir, çekirdek kılavuz bileşeni olarak çapraz makaralı doğrusal kılavuzu benimser. HLQ devridaimli bilyalı kayar silindirlerle karşılaştırıldığında çok daha yüksek sertlik, üstün tekrar konumlandırma doğruluğu ve eksantrik yan yüklere karşı daha güçlü direnç sağlayarak ağır yük, ultra hassas montaj ve konumlandırma otomasyon süreçlerine mükemmel şekilde uyum sağlar.

Seri Sınıflandırması: HLS VS HLSL

     -- HLS Standart Tip: Kızak taşıyıcının bir tarafına monte edilmiş silindir gövdesi, kompakt toplam genişlik. Sınırlı montaj alanı, belirgin eksantrik ofset yükü olmayan orta-küçük yük koşulları için uygundur.

     -- HLSL Simetrik Tip: İki paralel çapraz makaralı kılavuz arasında ortalanmış silindir, eşit kuvvet dağılımı, büyük ölçüde geliştirilmiş sağlamlık ve ağır yük kapasitesi. Ağır yük, eksantrik yük ve ultra yüksek hassasiyetli çalışma senaryoları için ilk tercih.

Temel Teknik Özellikler Tablosu

Yapısal ve Temel Performans Avantajları

  1. Çapraz Makaralı Lineer Kılavuz (Makaralı Hat Temas Tasarımı)

     -- Hat temaslı rulman yapısı, aşırı sertlik, olağanüstü düzlük ve dönme önleme hassasiyeti, güçlü darbe direnci ve ağır yük altında kararlı çalışma sağlar. Ultra düşük sürtünme, ultra yumuşak hareket ve uzatılmış servis döngüsüne sahip entegre tek parça kılavuz taşıyıcı tasarımı.

  2. Yerleşik Yüzer Bağlantı

    -- Piston çubuğu ile kayar platform arasındaki elastik yüzer bağlantı, yanal kuvveti ve eksantrik torku dengeleyerek piston çubuğunun sapmasını ve aşırı yük hasarını önler.

  3. İkiz Paralel Piston Mili

    -- Çift itme çıkışı, mükemmel burulma önleme performansı, yüklü durumda yüksek konumlandırma doğruluğunu korur.

  4. Çok Yönlü Evrensel Montaj

     -- 3 yönlü kurulum için alt, ön ve yan yüzeylerde işlenmiş dişli montaj delikleri; Hızlı ve doğru konumlandırma için tabanda önceden işlenmiş hassas yerleştirme pimi delikleri.

  5. 3 Taraflı Takım Montaj Yüzeyleri

     -- Tekrarlanabilir jig konumlandırma hassasiyetini garanti etmek için sürgü üst düzlemindeki pim deliklerini konumlandıran, sürgü üst ve ön yüzünde vidalı fikstür montaj delikleri.

  6. Önceden İşlenmiş Sensör Montaj Oyukları

     -- Manyetik anahtarların esnek kurulumu ve konum ayarı için silindir tarafında standart kayar yuvalar.

  7. Çeşitlendirilmiş Tampon ve Limit Durdurma Seçenekleri

     -- Sabit hava tamponu, ayarlanabilir hava tamponu (A/AS/AF), hidrolik amortisör tamponu (B/BF) ve çoklu harici mekanik limit durdurma blokları opsiyonel kombinasyonlardır.

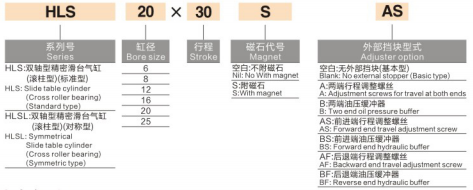

Standart Model Adlandırma Kuralı

  1. Örnek Model: HLS20×30SAS

     -- HLS = Standart yan silindir serisi; HLSL = Simetrik merkezli yüksek sağlamlık serisi

     -- 20 = Silindir çapı (mm)

     -- 30 = Nominal strok uzunluğu (mm)

     -- S = Dahili kalıcı manyetik halka (standart fabrika konfigürasyonu)

     -- A = Her iki uçta ayarlanabilir hava tamponu

        AS = Yalnızca ileri vuruş ucunda ayarlanabilir hava tamponu

        AF = Yalnızca dönüş strokunun sonunda ayarlanabilir hava tamponu

     -- B = Her iki uçta hidrolik yağ tamponu

        BF = Yalnızca dönüş stroku sonunda hidrolik yağ tamponu

Teorik Çıkış İtme Tablosu (Birim: N)

Seçim Yönergeleri ve Tipik Uygulama Senaryoları

  1. Seçim Önerileri

     -- HLS Standart Model: Kompakt kurulum alanı, orta-küçük yük, belirgin eksantrik ofset yükü yok

     -- HLSL Simetrik Model: Ağır yük, eksantrik yan yük, ultra yüksek sertlik ve ultra hassas konumlandırma gereksinimleri için öncelik seçimi

  2. Tipik Endüstriyel Uygulamalar

     -- Hassas montaj, otomatik konumlandırma, pnömatik sıkma ve iş parçası aktarma istasyonları

     -- Yarı iletken ve elektronik otomasyon üretim hatları

     -- Yüksek hassasiyetli test muayene aletleri, tıbbi otomasyon ekipmanları, takım tezgahı sabitleme mekanizmaları

Bir Cümle Özeti

     SOLH HLS/HLSL çapraz makaralı çift şaftlı kayar silindir, isteğe bağlı hava/hidrolik tampon ve eksantrik önleyici yüzer bağlantı tasarımıyla donatılmış, yarı iletken, tıbbi ve yüksek yüklü hassas otomasyon ekipmanı için birinci sınıf ağır hizmet ultra hassas doğrusal aktüatörle donatılmış, çift standart/simetrik varyantlara sahip yüksek sertlikte hat temaslı çapraz makara kılavuzunu benimser.
