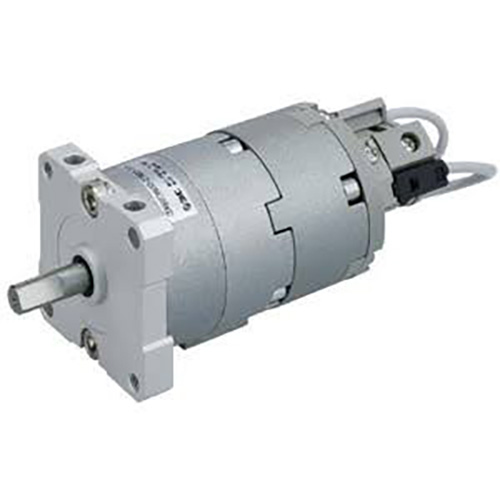

CRBU2 Serisi Serbest Montajlı Kanatlı Tip Döner Aktüatör

Marka: Richge Technology'den SOLH

Ürün Konumlandırma ve Temel Yapısal Özellikler

     SOLH CRBU2 serisi, sınırlı alana sahip hassas döner istasyonlar için tasarlanmış, serbest çok yönlü montaj, ultra ince hafif gövde, sıfır dişli boşluğu ve geniş dönüş açısı özelliklerine sahip mini kanatlı tip döner salınım silindiridir. Mevcut delik boyutları: 10/15/20/30/40, çeşitli hafif yüklü döner çevirme taleplerini karşılamak için tek/çift kanat seçenekleriyle.

 1. Temel Tasarımın Öne Çıkan Noktaları

     -- Kanatçık doğrudan tahrikli (S tek kanatlı / D çift kanatlı): Dişli aktarımı yok, sıfır boşluk, düzgün dönüş ve ultra hassas konumlandırma

     -- Tam serbest montaj silindirik dış hatları: Ekstra montaj braketleri olmadan üst/alt/sol/sağ/eksenel olarak monte edilebilir; Yoğun kompakt ekipman düzeni için CRB2'den %12 daha hafif

     -- Tam dönüş açısı aralığı: Tek kanat 90°/180°/270°; Çift kanat 90°/100°, maksimum tek kanat 270°'ye kadar dönüş

     -- Çift boru düzeni: Farklı boru hattı yönlendirme düzenlerine uyum sağlamak için standart yan bağlantı noktası (son ek yok) / eksenel bağlantı noktası (son ek E)

     -- Genişletilebilir işlevsel modüller: İsteğe bağlı W açısı ayar ünitesi ve manyetik anahtar kurulumu için yerleşik manyetik halka; kabin alanından tasarruf etmek için radyal çıkıntılı parça yoktur

     -- Üstün düşük sızıntılı sızdırmazlık sistemi: Yerleşik konumlandırma durdurmalı özel kompozit conta, ultra düşük iç sızıntı, temiz üretim ortamlarına uygun yağsız çalışma

Tam Model Adlandırma Kuralı

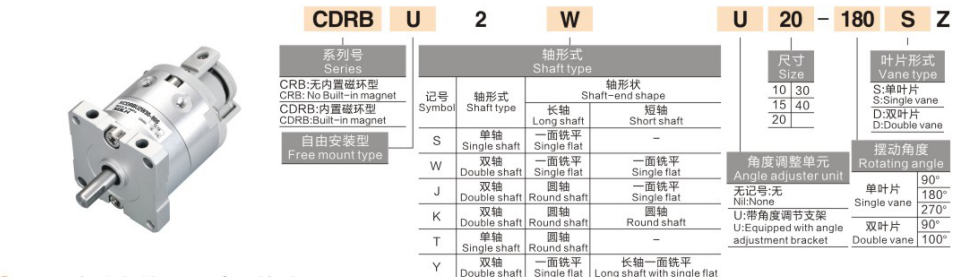

  1. Model Örneği: CRBU2WU20-180SE-M9BW

 2. Standart Sipariş Referans Örnekleri

     -- Standart tek kanatlı yan port: CRBU2-20-180S

     -- Açı ayarlı + çift kanatlı: CRBU2W30-90D

     -- Eksenel port + manyetik anahtar: CRBU2-15-270SE-M9B

Standart Evrensel Teknik Özellikler (Test Basıncı: 0,5MPa)

  1. Genel Performans Parametreleri

     -- Çalışma basıncı aralığı: Boyut 10/15: 0,2~0,7MPa; Boyut 20/30/40: 0,15~1,0MPa

     -- Ortam çalışma sıcaklığı: 5 ~ 60°C (hava borularının içinde buzlanma yok)

     -- Açısal tekrar konumlandırma doğruluğu: ±0,01°, sıfır boşluklu kararlı dönüş

     -- Dahili arabellek: Yok; ayrı olarak yapılandırılabilen harici amortisör

     -- İzin verilen darbe kinetik enerjisi: 0,00015 ~ 0,04J (delik boyutuyla orantılı olarak artar)

     -- Yağlama gereksinimi: Fabrikada önceden yağlanmış yağsız tasarım

  2. Teorik Çıkış Torku Tablosu (Birim: N·m @0,5MPa)

  3. Ağırlık ve Genel Boyut Referansı (180° spesifikasyonu)

Temel Rekabet Avantajları

  1. Çok yönlü serbest montaj yerden tasarruf sağlar

     -- Silindirik pürüzsüz gövde herhangi bir yüzeye braket olmadan vidalarla sabitlenebilir; %12 daha hafif gövde, son derece kompakt entegre ekipman çerçeveleri için en uygun seçim

  2. Sıfır boşluklu, ultra hassas açısal konumlandırma

     -- Doğrudan kanat tahriki, dişlilerin birbirine geçme açıklığını ortadan kaldırır ve sıkı hassas açı kontrol istasyonları için ±0,01° tekrarlama doğruluğu ile ultra yumuşak dönüş sağlar

  3. İsteğe bağlı durdurma ünitesiyle geniş ayarlanabilir dönüş aralığı

     -- Tek kanat maksimum 270° dönüş; W açısı ayarlama modülü, 0~240° kademesiz ayarlanabilir strok, kullanışlı çok istasyonlu açı ince ayarı sağlar

  4. Çift kanatçık aynı hat altında iki kat tork sağlar

     -- Aynı dış boyut, D çift kanatlı model, daha yüksek döner yükün üstesinden gelmek için S tek kanatlı modelin iki katı tork sağlar

  5. Uzun ömürlü yağsız sızdırmazlık yapısı

     -- Düşük sürtünmeli kompozit sızdırmazlık, 5 milyondan fazla anahtarlama döngüsüne sahip servis ömrü, sıradan atölye ve tozsuz temiz üretim hatlarıyla uyumlu

Montaj Yöntemleri ve Tipik Endüstriyel Uygulamalar

  1. İki Ana Montaj Formu

     -- Doğrudan gövde montajı: Vidalar herhangi bir silindirik yüzeye kilitlenir, eksenel/radyal kurulum yapılabilir, hızlı sökme ve değiştirme

     -- Yardımcı düz plaka kombine montajı: Montaj plakası aracılığıyla yatay veya dikey olarak sabitleyin; robot uç efektörü, ekipmanın yan ve üst gizli kurulumu için idealdir

  2. Tipik Uygulama Senaryoları

     -- 3C Elektronik Otomasyonu: Mini bileşen çevirme, kamera döner konumlandırma, jig açısı değiştirme, muayene istasyonu döner indeksleme

     -- Hassas Montaj Hatları: Vida sıkma döner mekanizması, terminal kıvrım açısı ayarı, hafif iş parçası 180° dönüş

     -- Paketleme Makineleri: Malzeme bölmesinin döndürülmesi, etiket ekleme açısının ince ayarı, kısa stroklu döner besleme

     -- Genel Otomasyon Ekipmanı: Ekipman kapısı döner anahtarı, üretim istasyonu anahtarlaması, yüksek frekanslı hafif yüklü ileri geri dönüş

Seçim Karşılaştırması: CRBU2 Serbest Montajlı VS CRB2 Standart Montajlı Döner Aktüatör

3 Adımlı Hızlı Seçim Kılavuzu

  1. Tork yüküne göre delik boyutu seçimi

     -- Gerçek çalışma torkunu hesaplayın, %50 tork güvenlik marjına sahip modeli seçin:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Kanat tipi seçimi

     -- Hafif düşük torklu yük → S tek kanatlı; Yüksek ağır döner yük → D çift kanatlı (çift tork çıkışı)

  3. Yapılandırma eşleştirme

     -- Açı ince ayarı gerekli: W açısı ayar ünitesini ekleyin (0~240° kademesiz olarak ayarlanabilir)

     -- PLC pozisyon sinyali geri bildirimi: İki yönlü dönme limitini tespit etmek için M9B/M9BW manyetik anahtarını donatın

     -- Boru hattı yönlendirme talebi: Standart yan port için boş, eksenel merkezi hava portu için E son eki

Bir Cümle Özeti

     SOLH CRBU2 serbest montajlı kanatlı döner silindir, braketsiz isteğe bağlı kurulum, sıfır boşluk ±0,01° hassasiyet, ikili tek/çift kanat tork seçenekleri ve isteğe bağlı W açısı ayarlayıcı ve M9BW manyetik anahtarla yan/eksenel hava portu düzeni, 3C için hafif kompakt çözüm, hassas montaj ve hafif yüklü döner çevirme istasyonları paketleme özelliklerine sahiptir.
