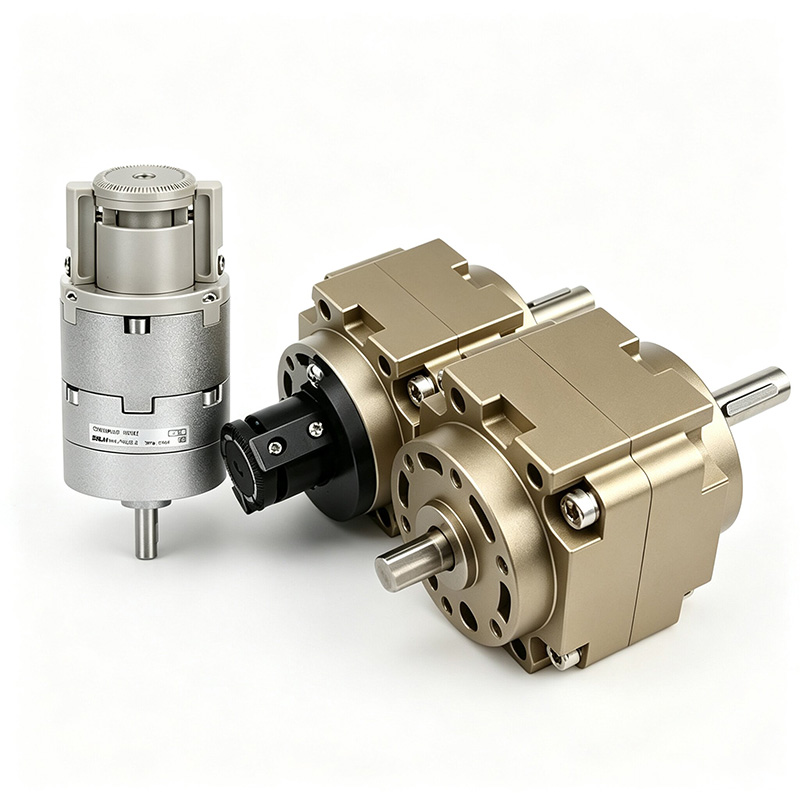

CRB1 / CRB2 Serisi Kanatlı Tip Döner Aktüatör

CRB1 / CRB2 Serisi Kanatlı Tip Döner Aktüatör (SOLH Değiştirilebilir)

Marka: Richge Technology'den SOLH

Ürün Konumlandırma ve Seri Temel Farkı

     SOLH CRB1 ve CRB2, tek/çift kanatla tahrik edilen kanat tipi döner salınımlı silindirlerdir. Dişli kavrama açıklığı olmadan, ultra kompakt gövdeye, düşük dönme ataletine ve ultra hızlı tepkiye sahiptirler.

     -- CRB2 (Küçük Seri): Hafif yük ve dar alan için 10~40 mm çap, kompakt hafif tasarım

     -- CRB1 (Büyük Seri): Ağır yük ve yüksek tork için 50~100 mm çap, üstün darbe direncine sahip tam yatak desteği

     Tek kanat maksimum dönüş açısı 270°/280°'ye kadar, çift kanat maksimum 90°/100°. Hızlı döner çevirme, indeksleme ve konumlandırma otomasyon istasyonlarında yaygın olarak kullanılır.

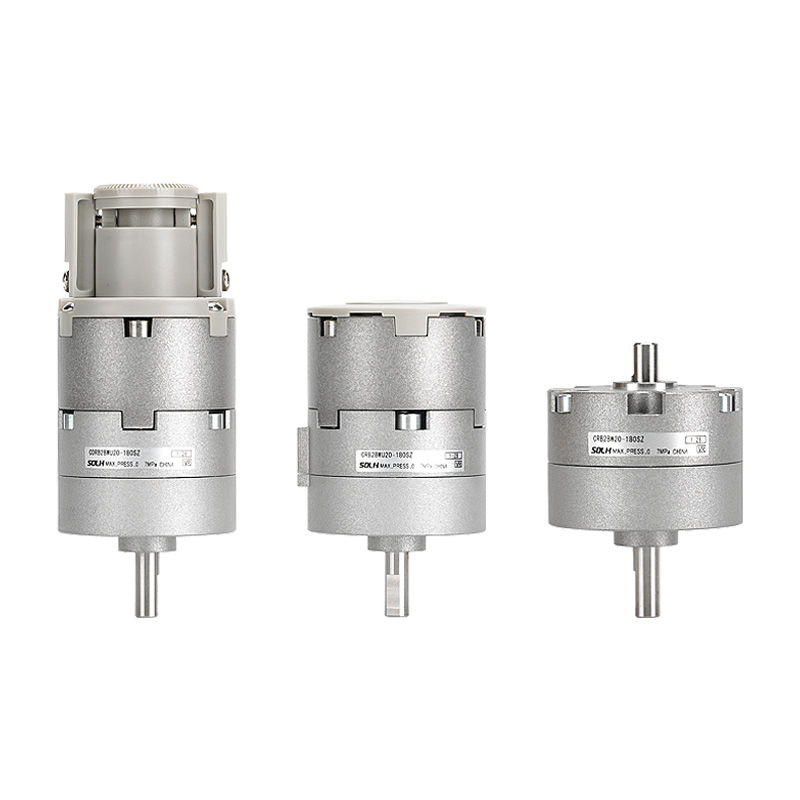

  1. CRB2 Küçük Standart Seri

     -- Delik boyutları: 10, 15, 20, 30, 40mm

     -- Kanat seçenekleri: S tek kanat / D çift kanat

     -- Dönüş açısı: Tek kanat 90°/180°/270°; Çift kanatlı 90°/100°

     -- Temel avantajlar: Ultra kompakt, hafif, düşük başlatma basıncı, yan/eksenel çift bağlantı noktası, isteğe bağlı açı ayarlayıcı ve manyetik anahtar

     -- Uygulamalar: Hafif yükte yüksek hızlı dönüş, kapalı alan ekipmanı, 3C elektronik, paketleme, minyatür otomasyon

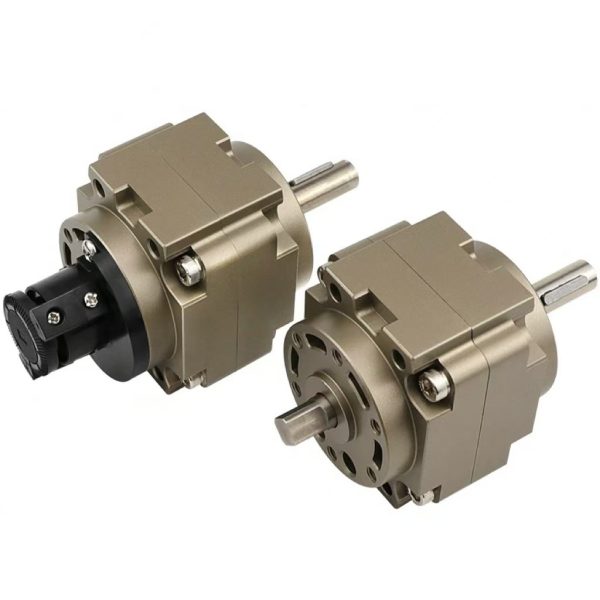

  2. CRB1 Büyük Ağır Hizmet Serisi

     -- Delik boyutları: 50, 63, 80, 100 mm

     -- Kanat seçenekleri: S tek kanat / D çift kanat

     -- Dönüş açısı: Tek kanat 90°/180°/270°/280°; Çift kanatlı 90°/100°

     -- Temel avantajlar: Yüksek çıkış torku, ağır yük taşıma, tam yatak desteği, darbeye dayanıklılık, uzun servis ömrü

     -- Uygulamalar: Ağır iş parçası çevirme, büyük ölçekli indeksleme, ağır döner fikstürler, ağır sanayi montaj hatları

Evrensel Temel Teknik Özellikler

  1. Genel Standart Parametreler

  2. Teorik Çıkış Torku @ 0,5MPa (Çekirdek Seçim Endeksi)

   2.1 CRB2 Tork Tablosu

   2.2 CRB1 Tork Tablosu

 3 İzin Verilen Radyal ve Eksenel Yük Referansı

     -- CRB2-20: Radyal 120N, Eksenel 80N

     -- CRB1-50: Radyal 245N, Eksenel 196N

     -- CRB1-100: Radyal 588N, Eksenel 490N

İç Yapı ve Kanat Çalışma Prensibi

  1. Ana bileşenler: Silindir gövdesi, tek/çift döner kanat, çıkış mili, sızdırmazlık tertibatı, uç lastik tampon, açı ayar cıvataları

  2. Çalışma mantığı: Basınçlı hava bir odaya girerek kanadı iterek merkezi şaftın etrafında dönerken karşı bölme egzoz yapar.

     -- Çift kanatçık: Tork iki katına çıkarıldı, dönüş açısı ≤100° ile sınırlı

     -- Tek kanatçık: 270°'ye kadar daha geniş dönüş aralığı

  3. Benzersiz Temel Avantajlar

     -- Dişli ve raf yapısı yok, sıfır boşluk, darbe titreşimi olmadan düzgün sessiz dönüş

     -- Ultra kompakt dış hat, düşük dönme atalet, ultra hızlı yanıt (90° dönüş < 0,1s)

    -- İsteğe bağlı içi boş şaft, dahili boru ve kablo yönlendirmesi için uygundur

     -- Strok sınırı için çift uçlu ince ayar cıvataları; tek kanatlı ayarlanabilir 0~270°, çift kanatlı 0~90°

Model Kodlama Kurallarını Tamamlayın

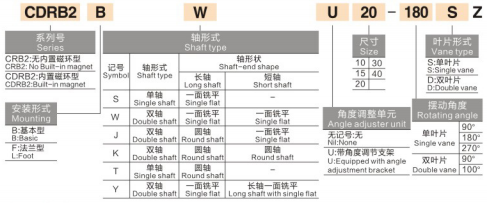

  1. CRB2 Modeli Örneği: CRB2BW20-180SZ

     -- CRB2 = Küçük kanatlı döner aktüatör serisi

     -- B = Temel flanş montajı; L = Ayak braketi montajı

     -- W = Çift uzatılmış şaft; boş = Tek şaft

     -- 20 = Delik boyutu (10/15/20/30/40)

     -- 180 = Dönüş açısı (90/180/270)

     -- S = Tek kanatlı; D = Çift kanatlı

     -- Z = Açı ayar ünitesi ile donatılmıştır; boş = ayarlayıcısız standart

          Önek CDRB2 = Manyetik anahtar kurulumu için dahili manyetik halka

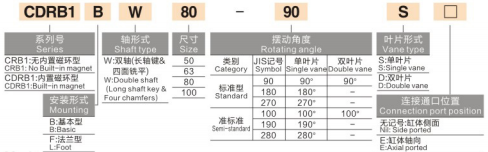

  2. CRB1 Modeli Örneği: CRB1BW50-90D

     -- CRB1 = Büyük ağır hizmet tipi kanatlı döner seri

     -- B = Temel montaj; W = Çift şaft

     -- 50 = İç çap (50/63/80/100)

     -- 90 = Dönüş açısı (90/180/270/280)

     -- D = Çift kanatlı; S = Tek kanatlı

        Önek CDRB1 = Manyetik halka entegreli model

Adım Adım Seçim Kılavuzu ve Endüstriyel Uygulamalar

  1. Seçim Önceliği Kuralları

     -- Tork ve boyut ayrımı: Hafif yük dar alan → CRB2 (10~40); Ağır yüksek tork dönüşü → CRB1 (50~100)

     -- Dönüş açısı gereksinimi: 90°'nin üzerinde dönüş → Tek kanat S; 90° dahilinde maksimum tork → Çift kanatlı D

     -- Hassasiyet ve hız dengesi: Kanat tipi sıfır boşluk, tekrar konumlandırma ±0,1°, yüksek hızlı hafif işler için idealdir; Ağır, yüksek hassasiyetli rulman yükü MSQ kremayerli döner tablayı tercih ediyor

     -- Fonksiyon seçenekleri: İnce açı limiti gerekli – Z açısı ayar birimi sonekini seçin; PLC konumu geri bildirimi gereklidir – CDRB manyetik entegre modelini seçin

  2. Tipik Uygulama Senaryoları

     -- Hafif hizmet hatları: Elektronik bileşen çevirme, etiket döndürme, şişe kapağı sıkma, minyatür malzeme ayırma

     -- Ağır hizmet istasyonları: 90°/180° büyük iş parçası devri, montaj hattı indeksleme, ağır döner bağlama fikstürleri

     -- Genel endüstriler: Ambalaj, baskı, gıda işleme tam otomatik döner konumlandırma istasyonları

Performans Karşılaştırması: CRB Kanatlı VS MSQ Kremayer ve Pinyonlu Döner Aktüatör

Bir Cümle

     ÖzetSOLH CRB2 küçük hafif hizmet ve CRB1 ağır hizmet kanatlı tip döner aktüatörler, 0,05~24N·m tork arasında hızlı düşük ataletli dönüş özelliğine sahip, elektronik, paketleme ve ağır montaj otomasyon hatlarında yüksek hızlı çevirme, indeksleme ve döner kenetleme için mükemmel olan, isteğe bağlı açı ayarlayıcı ve manyetik anahtar varyantı CDRB ile sıfır boşluklu tek/çift kanatlı tahriki benimser.
