İç Mekan Vakum Devresi Breake



      Tüketicilerin ihtiyaçlarına daha yakın olan ve tüketicilere daha iyi ürünler sunan yük anahtarı, dış mekan yüksek voltajlı otomatik geri kazanıcı, iç voltajlı vakum kesici geliştirmeye kararlıyız. Her zaman ödüllendirici toplumu bir nimet olarak alıyoruz ve anavatanın refahını ve canlandırılmasını kendi sorumluluğumuz olarak alıyoruz. Şirketimiz, geliştirme garantimiz olarak kurumsal gelişimin önünde işletme itibarını ve personel kalitemizi almaktadır. Bilim ve teknoloji fikrinde ilk üretken güç olduğu konusunda ısrar ediyoruz. Teknik skillerimiz, verimli yönetim ve yüksek kaliteli ürünlerimizle, uygun maliyetli mallarımızla müşterilerimizden övgü kazandık.

      İç mekan vakum devre kesici, iç ortam ve düşük voltajlı güç sistemlerinde yaygın olarak kullanılan bir anahtar anahtarlama cihazıdır. Temel özelliği, vakumun normal çalışma sırasında devreleri bağlayabilen/bağlantısı kesebilen ve hatalar (kısa devreler gibi) durumunda akımı hızlı bir şekilde kesebilen, böylece güç sisteminin kontrol edilmesinde ve korunmasında rol oynayabilen ark söndürme ve yalıtım ortamı olarak kullanılmasıdır.


Çekirdek çalışma prensibi

     Bir vakum devre kesicinin çekirdek bileşeni, iç kısmı son derece yüksek bir vakum derecesine (genellikle 10⁻⁴ PA'nın altında) boşaltılan vakum kesicisidir. Devre kesici açıldığında, hareketli ve statik kontaklar ayrıldıkça bir ark üretilir. Bununla birlikte, vakumda gaz moleküllerinin neredeyse tamamen yokluğu nedeniyle, ARC yanmayı (iyonlaştırıcı ortam eksik) sürdüremez ve vakumun yüksek yalıtım mukavemeti arkı hızla söndürür ve güvenilir kırılma sağlar. Bu ark söndürme yöntemi, ek ark söndürme ortam (yağ veya SF₆ gazı gibi) gerektirmez, bu da güvenliğini ve stabilitesini geleneksel devre kesicilerinden önemli ölçüde daha üstün hale getirir.


Ana yapısal bileşenler

1.Vakuum Kesici:Sızdırmaz bir seramik veya cam kabuktan oluşan çekirdek bileşen, hareketli ve statik kontaklar, bir kalkan vb.

2. Çalışan Mekanizma:Yay çalışma mekanizmaları (en yaygın olarak kullanılan, güvenilir çalışma ve düşük enerji tüketimi içeren) ve elektromanyetik çalışma mekanizmaları dahil olmak üzere ortak tiplerle kontakların açılmasını ve kapanmasını sağlayan güç cihazı.

3. Destek Eden:Tipik olarak yalıtım sağlamak için epoksi reçine veya porselen malzemelerden yapılmış kesme makinesi ve iletken parçaları destekler.

4. İletken devre:Mevcut iletimden sorumlu olan gelen terminalleri, giden terminalleri ve temas bağlantılarını içerir.

5. Housing/Frame:İç mekan ortamlarına uyarlanmış, genellikle metal veya yalıtım malzemelerinden yapılmış dahili bileşenleri korur.


Anahtar Özellikler

1. Gripp ark söndürme yeteneği:Vakumdaki yaylar, büyük kırılma kapasitesi ile son derece hızlı (milisaniye cinsinden) söndürülür ve kısa devre akımlarının güvenilir bir şekilde kesilmesini sağlar.

2. hizmet ömrü:Mekanik yaşam 10.000-50.000 operasyonu aşabilir ve elektrik ömrü (kısa devre kırma işlemlerinin sayısı), yağ devresi kesicilerinden çok daha yüksek olan düzinelerce kez ulaşabilir.

3. Düşük Bakım Gereksinimleri:Vakum kesintisi iyi kapatılmıştır, ortamdan neredeyse hiç etkilenmez (toz ve nem gibi) ve ark-söndürme ortamının sık sık değiştirilmesini gerektirmez, bu da düşük çalışma ve bakım maliyetlerine neden olur.

4. Büyük boyut ve hafif:Dar kapalı alanlarda (dağıtım odaları ve anahtar dolapları gibi) kurulum için uygun kompakt yapı.

5. Çevre dostu ve güvenli:Ateş veya çevre kirliliği risklerinden kaçınan petrol, sf₆ veya diğer sera gazı yok.

6. Sık operasyonlar için uygun:Motorlar ve kapasitörler gibi ekipmanın sık sık değiştirilmesini gerektiren senaryolar için idealdir.


View as

10kv 11kV 12kV Yüksek Voltajlı AC 630A İç Mekan Gömülü Masar Sabit Tip VCB Vakum Devre Kesici

10kv 11kV 12kV Yüksek Voltajlı AC 630A İç Mekan Gömülü Masar Sabit Tip VCB Vakum Devre Kesici

VBI-12 iç mekan yüksek voltajlı vakum devre kesici, sanayi ve madencilik işletmeleri, enerji santralleri ve trafo merkezleri için elektrikli ekipman kontrol ve koruma amaçları olarak ve yerin sık sık çalışması için üç fazlı AC 50Hz, 12kV iç mekan cihazının nominal voltajıdır. Ürün standart GB1984 ve IEC62271-100 ile uyumludur. VBI-12 VCB genellikle Switchgear Panel Kyn28 ve XGN'ye monte edilir. Sık çalışmaya sahip durumlarda uygulanabilir, yüksek hızlı geri döner, çoklu açma/kapanış, güvenilir mekanik kilitleme işlevlerine sahiptir. Sabit tip ve geri çekilebilir tipe sahiptir. Kompozit yalıtımlı malzemeyi benimser, kirlilik ve patlama tehlikesi yoktur, yalıtım seviyesi yüksektir.
10kv 12kV Orta Voltaj Elde Tipi VCB İletken parçalara sahip yalıtım tüpü

10kv 12kV Orta Voltaj Elde Tipi VCB İletken parçalara sahip yalıtım tüpü

VSG-12 kapalı yüksek voltajlı vakum devre kesici, üç fazlı AC 50Hz nominal voltajı olan 12kV güç sistemleri içindeki kapalı şalt uygulamalarında kullanılmak üzere tasarlanmıştır. Güç dağıtım ekipmanı ve endüstriyel tesisler için önemli bir koruyucu ve kontrol ünitesi olarak hizmet vermektedir. Bu devre kesici, nominal akımda sık sık işlem gerektiren ortamlar veya kısa devre akımlarını birden çok kez kesintiye uğratma yeteneği için uygundur. Devre kesicisi, çalışma mekanizması ve devre kesici gövdesinin ayrılabildiği ve hızlı değiştirme ve montaj sağladığı modüler bir tasarıma sahiptir. VSG vakum devre kesici yeni bir kapalı şalt. Esas olarak 12kV nominal voltaj ve 50-60Hz nominal frekanslı üç fazlı AC güç sistemi için kullanılır. Kompakt yapı, yüksek güvenilirlik, küçük çalışma titreşimi ve kolay bakım avantajlarına sahiptir. Enerji santralleri, çelik fabrikaları, metalurji, petrokimya, ulaşım, binalar ve diğer endüstriyel ve madencilik işletmelerinde yaygın olarak kullanılabilir. Yüksek voltajlı motorları, transformatörleri, hat arızalarını ve diğer yükleri korumak için bir şalt olarak.
CT68 çalışma mekanizmasına sahip 12kv sabit vakum kesici

CT68 çalışma mekanizmasına sahip 12kv sabit vakum kesici

Model CT68-12 İç Mekan Vakum Devre Kesici CT68 Yay Çalışma Mekanizması ile Kullanım. Üç fazlı AC, 12kV voltajı olan 50 Hz iç mekan güç dağıtım ekipmanı, esas olarak dağıtılmış güç sistemleri, madenler, petrol, kimya endüstrisinde, metalurji, inşaat, taşımacılık, kömür madenleri ve belediyelerde, ayrıca kentsel konut ve kamusal tesislerin ve diğer yerlerin güç kaynağı ve dağıtım sistemlerinde kullanılmaktadır. Yüksek voltajlı güç ekipmanlarını aşırı akım, kısa devre, yetersiz voltaj ve aşırı voltajdan korumak için yaygın olarak kullanılır ve güç ekipmanının güvenli çalışmasını güvenilir bir şekilde garanti edebilir. Devre kesici, çalışma mekanizması ve devre kesici gövdesinin ayrılabilir, hızlı değiştirme ve montaj için izin verilir.
24kV İç Mekan Orta Voltaj Yay Enerjisi Depolama Mekanizması Yalıtımlı Vakum Devre Kesici Yalıtımlı Bölüm

24kV İç Mekan Orta Voltaj Yay Enerjisi Depolama Mekanizması Yalıtımlı Vakum Devre Kesici Yalıtımlı Bölüm

Zn12-24 vakum devre kesici, 24kV ve üç fazlı AC 50Hz nominal voltajı olan bir kapalı yüksek voltaj şalteridir. Bu çalışma mekanizması, AC veya DC veya manuel olarak çalıştırılabilen bir yay enerjisi depolama türüdür. Bu devre kesici, Sınıf II kirli alanlarda kullanım ortamının gereksinimlerini karşılayan güçlendirilmiş bir yalıtım türüdür. Bu devre kesici basit yapıya, güçlü kırılma kapasitesine, uzun ömür, tam çalışma fonksiyonları, patlama tehlikesi yok, basit bakım, elektrik santrali kontrol veya koruma anahtarı, trafo merkezi ve diğer iletim ve dağıtım sistemlerine uygun, özellikle önemli yükleri ve sık işletilen yerleri kırmak için uygundur. Bu ürün GB1984, JB3855, DL403 ve IEC standartlarının ilgili gereksinimine uygundur.
CT68 Yay Çalışma Mekanizması ile 24kV Vakum Devre Kesici

CT68 Yay Çalışma Mekanizması ile 24kV Vakum Devre Kesici

CT68-24 vakum devre kesici, esas olarak dağıtılmış güç sistemleri, madenler, petrol, kimya endüstrisi, metalurji, inşaat, ulaşım, kömür madenleri ve belediyelerde kullanılan kapalı yüksek voltajlı vakum devre kesicidir. Yüksek voltajlı güç ekipmanlarını aşırı akım, kısa devre, düşük voltaj ve aşırı voltajdan korumak için yaygın olarak kullanılır ve güç ekipmanlarının güvenli çalışmasını güvenilir bir şekilde garanti edebilir. CT68-24 Vakum devre kesici, tamamen kapalı yapı (merkezi tip) benimser, su geçirmez ve neme dayanıklı performansa sahiptir ve sert çevresel koşullar altında çalışabilir. Kısa devre tam yük akımı, güçlü aşırı gerilim özelliği ve kısa devre kırma kapasitesinin iyi termal stabilitesine sahiptir. Ayrıca, kurulum verimliliğini artırmak ve saha kurulumu ve bakımını daha uygun hale getirmek için kabloları, kabloları ve diğer ekipmanları hızlı bir şekilde bağlayabilir. Yurtdışında ve yurtdışında yaygın olarak kullanılan CT68-24 vakum devre kesici, güvenilir performansı, mükemmel kalite ve uzun servis ömrü ile bilinen yüksek kaliteli bir güç ekipmanıdır.
VBI Yaylı Mekanizma ile 35kV Zemine Bağlı Vakum Devre Kesici

VBI Yaylı Mekanizma ile 35kV Zemine Bağlı Vakum Devre Kesici

VBI kapalı yüksek voltajlı vakum devre kesici güvenilir bir performansa sahiptir ve kurulumu kolaydır. Yüksek voltajlı iletim ve dağıtım sistemlerinin kontrolü ve korunması için en iyi seçimdir. VBI-40.5 zemine monte edilmiş vakum devre kesici, 40.5kV olarak derecelendirilmiş elektrik sistemlerinin güvenilir korunması ve kontrolü için tasarlanmış yüksek performanslı, orta voltaj anahtarlama cihazıdır. Gelişmiş vakum kesici teknolojisini kullanarak, verimli ark söndürme, minimum bakım ve uzun bir operasyonel ömür sağlar. Güç dağıtım ağları, endüstriyel tesisler ve trafo merkezleri için ideal olan bu kesici, sağlam yapıyı kullanıcı dostu işlemle birleştirir.
35kV İç Mekan SF6 Gaz Devre Kesici

35kV İç Mekan SF6 Gaz Devre Kesici

Indoorsf6 devre kesicinin uygulanması SF6 devre kesiciler, özellikle motor ve kabloların yalıtımının dielektrik strese duyarlı olduğu durumlarda mükemmel bir yükseltme gücü altyapısıdır. İç mekan SF6 devre kesicileriyle, kompakt ayak izleri ve birinci sınıf yalıtım performansı ile, uzay sınırlandırılmış kapalı trafirlikler ve dağılım odasında iyi bir şekilde çalışmanın iyi bir şekilde çalışmasını sağlamak, sık sık çalışır durumda. Çevre Dostu özellikleri, onları daha güvenli ve daha güvenilir bir güç dağıtım ağı oluşturmaya yardımcı olan katı çevresel gereksinimlere sahip iç mekan konumları için ideal bir uyum haline getirir. LYHM4 orta voltaj devre kesici, ark söndürme ve yalıtım ortamı olarak kükürt hekaflorür (SF6) gazını kullanır. SF6 gazının düzgün kırılma özellikleri vardır ve akımı kırarken müdahale fenomeni olmayacaktır ve herhangi bir çalışma aşırı gerilim oluşmayacaktır. Bu mükemmel özellik, devre kesicinin uzun bir elektrik ömrüne sahip olmasını sağlar. Ve operasyon sırasında ekipman üzerindeki etki, dielektrik seviye ve termal stres etkilenmeyecektir.

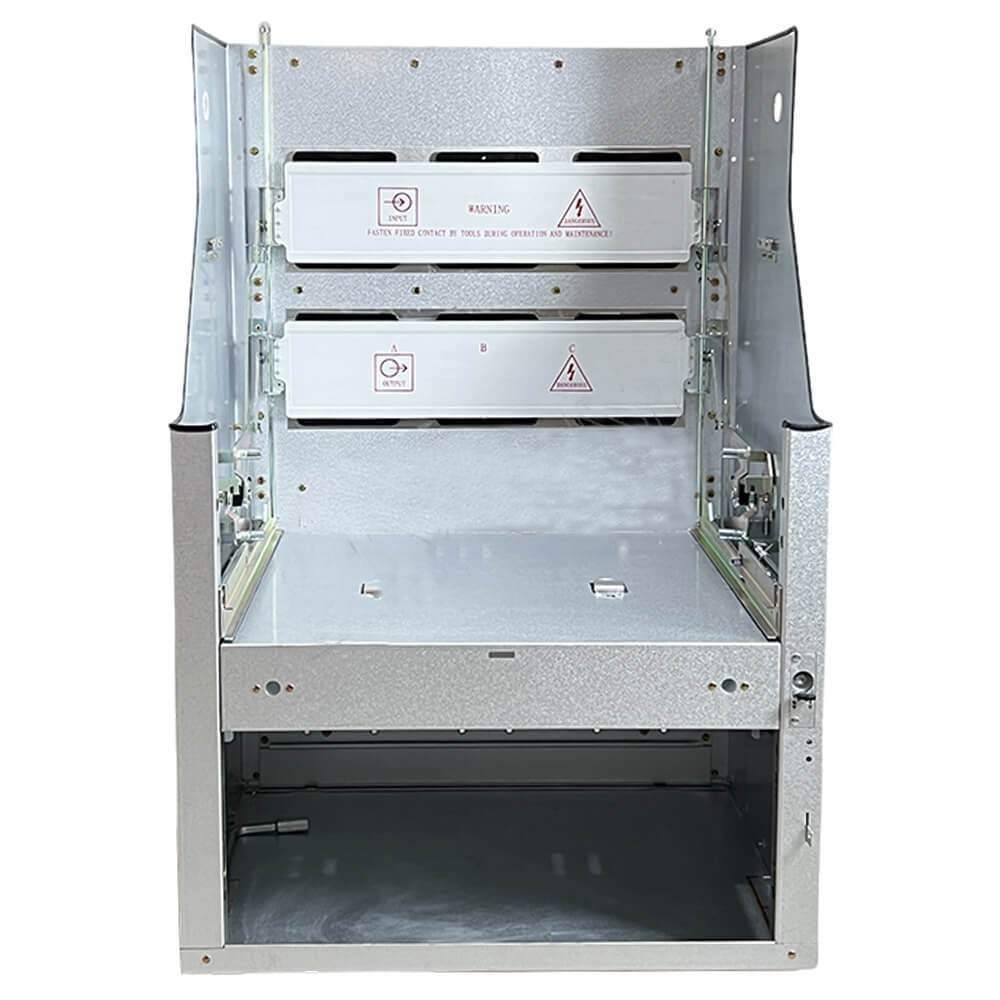

Özelleştirilebilir 24kV VS1 Vakum Devre Kesici VCB Taban İletişim Kutusu

Özelleştirilebilir 24kV VS1 Vakum Devre Kesici VCB Taban İletişim Kutusu

Kompakt boyutları ve sınırlı ağırlıkları, güç küp tipi PB/F sabit parçalarını sabit devre kesicileri geri çekme devre kesicileriyle değiştirmek, güçlendirme faaliyetleri ve eski anahtarları yeni standartlara yükseltmek için ideal bir çözüm haline getirir. Power Cube tipi PB/F sabit parçaları fabrika monte edilir ve test edilir ve uygulanabilir olduğunda IEC 62271-200 ve IEC 62271-1 standartlarına uygundur. Sabit parçalar, IEC 62271-200'e göre (genel özellikler için IEC 62271 standartlarına göre) ARC geçirmez şalt-sınıflandırma LSC2B-PM IAC BFLR veya LSC2B-PM AFLR'nin yapımına izin verir.

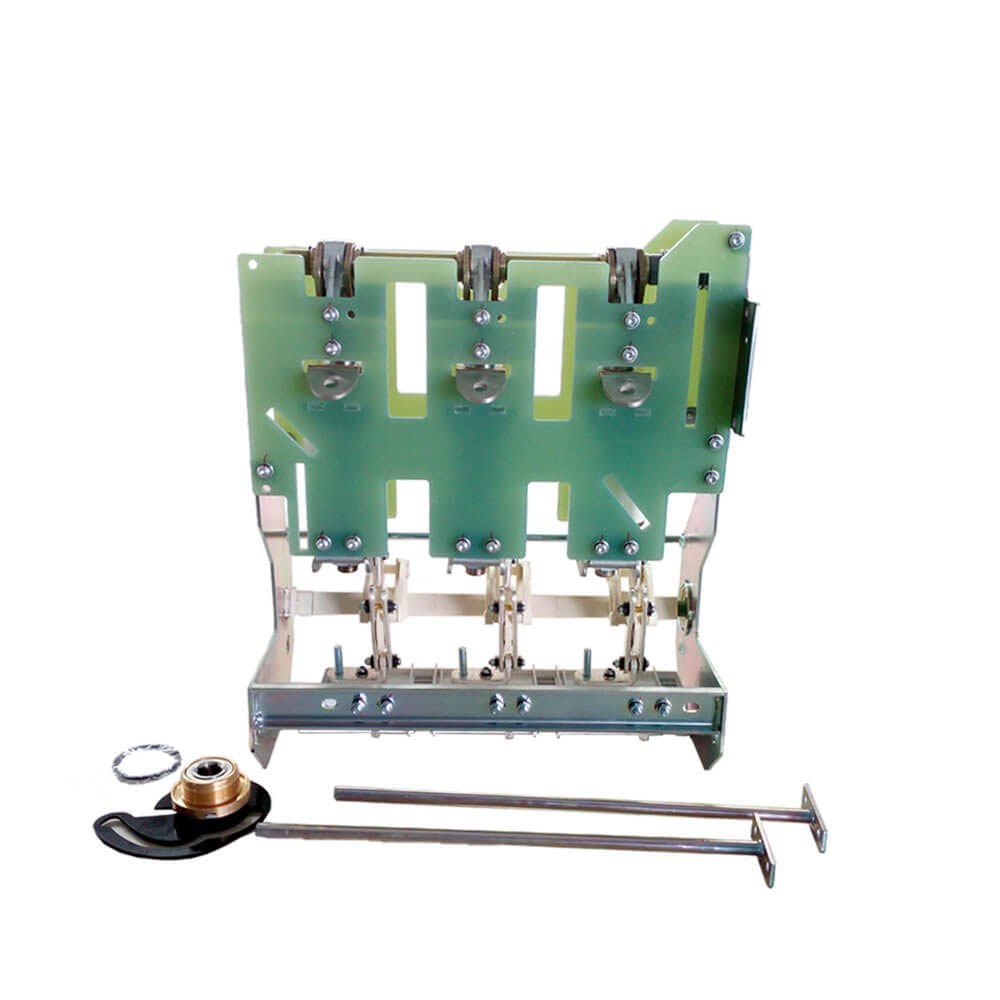

Gaz yalıtımlı şalt için yüksek voltajlı CBS devre kesici (topraklama ile izolasyon ile)

Gaz yalıtımlı şalt için yüksek voltajlı CBS devre kesici (topraklama ile izolasyon ile)

Müşterilerin hava yalıtımlı veya gaz yalıtımlı şalt seçip seçmedikleri uygulamaya ve başlangıç ​​yatırım maliyeti, toplam sahiplik maliyeti, mevcut alan ve konum (yani rakım, toz vb.) Gibi bazı yönlere bağlıdır. Doğru tavsiyeyi almak için satış uzmanlarımızla iletişime geçmenizi öneririz. CBS devre kesici, gaz yalıtımlı şalt için kullanılır, atel yapısı kullanır. Kurulumu kolay, güvenilir kırılma performansı, uzun mekanik yaşam ve bakım yok. Şişme kabinde kullanılan vakum devre kesicinin yerini alır. Ürün performansı GB1984-2014 standardını karşıladıE2-M2-C2 Devre Kesici Gereksinimi.


Richge, Çin'de profesyonel bir İç Mekan Vakum Devresi Breake üretici ve tedarikçidir. Düşük fiyatlı ürünlerimizle ilgileniyorsanız, lütfen bizimle iletişime geçin.
