Richge Technology İç Mekan Yüksek Gerilim Topraklama Anahtarına Detaylı Giriş

    Richge Technology'nin yüksek gerilim şalt aksesuarları alanındaki iş temeline dayanarak (daha önce yüksek gerilim yalıtım parçaları, topraklama anahtarı bileşenleri vb. üzerine odaklanıyordu), iç mekan yüksek gerilim topraklama anahtarı ürünleri, 12kV~40,5kV gerilim seviyelerine sahip güç sistemleri için temel güvenlik ekipmanı olarak konumlandırıldı. Ekipman bakımı sırasında topraklama koruma ihtiyaçlarını karşılamak için çoğunlukla kapalı trafo merkezlerinde, güç dağıtım odalarında ve yüksek gerilim şalt cihazlarının eşleştirilmesinde kullanılırlar. Ürünler, T/ZZB 2173-2021 "12kV~40.5kV İç Mekan Yüksek Gerilim AC Topraklama Anahtarı" gibi endüstri standartlarına uygundur. Aşağıda ürünün temel boyutlarından ayrıntılı bir giriş yer almaktadır:

I. Ürüne Genel Bakış ve Temel Konumlandırma

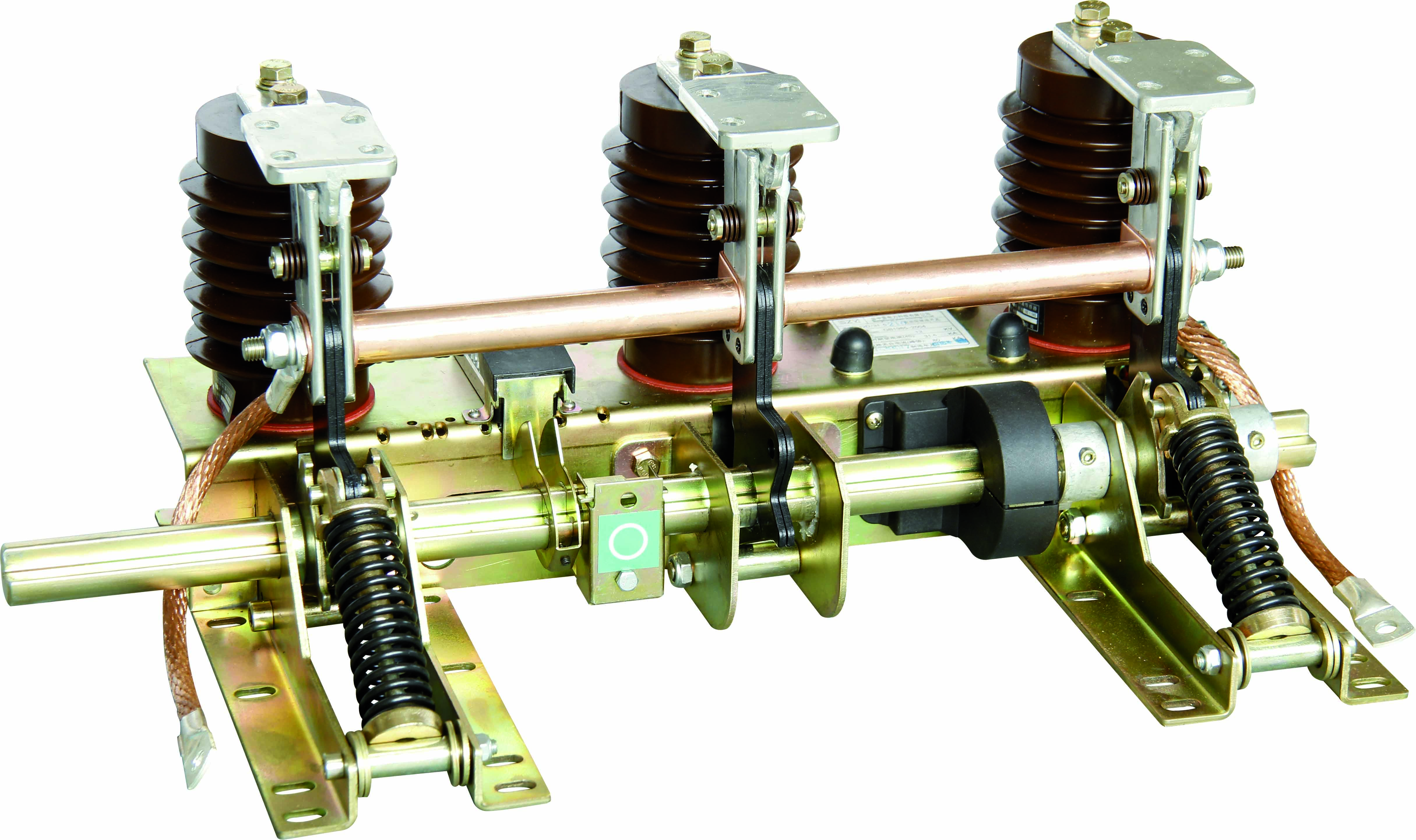

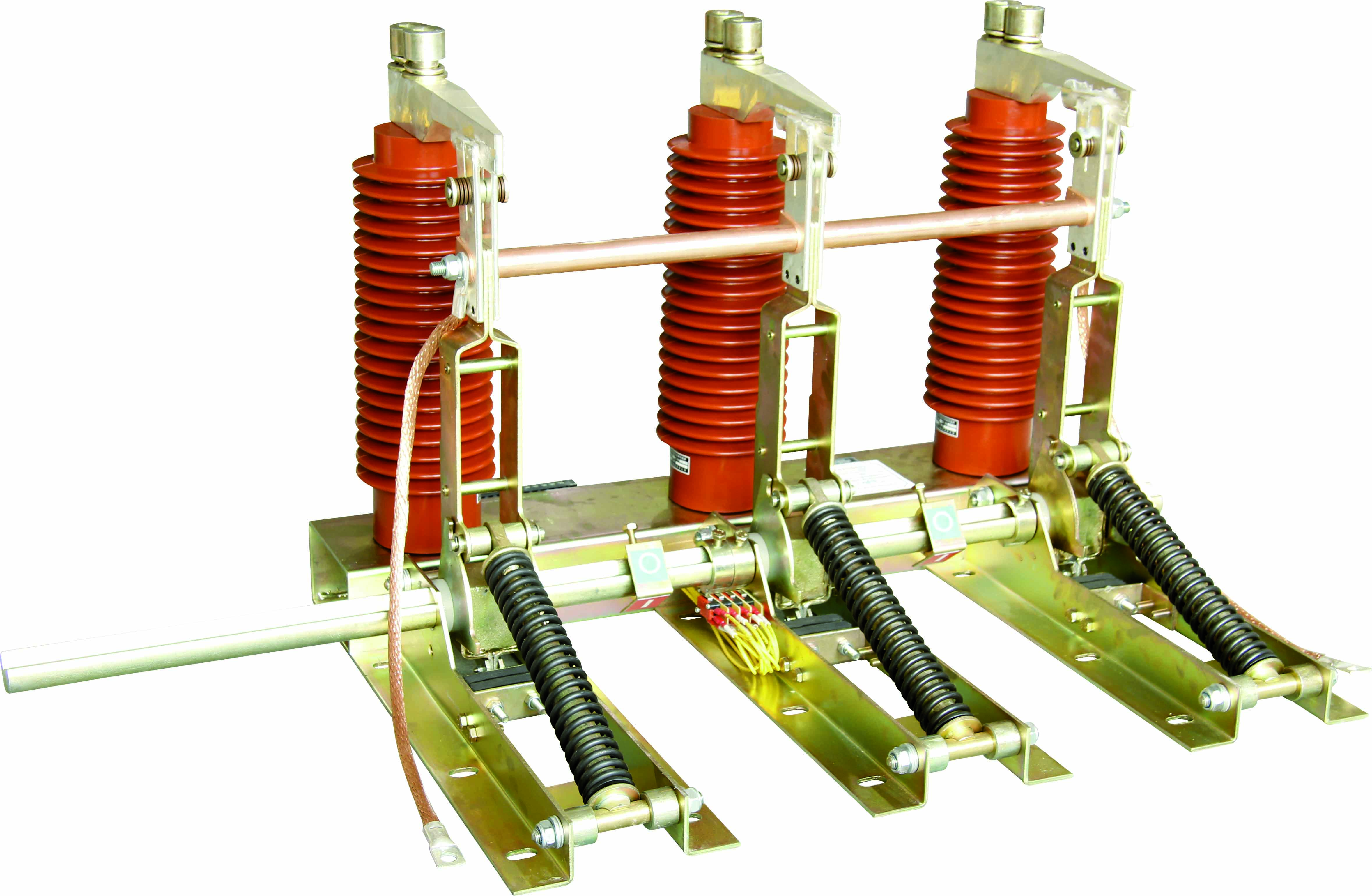

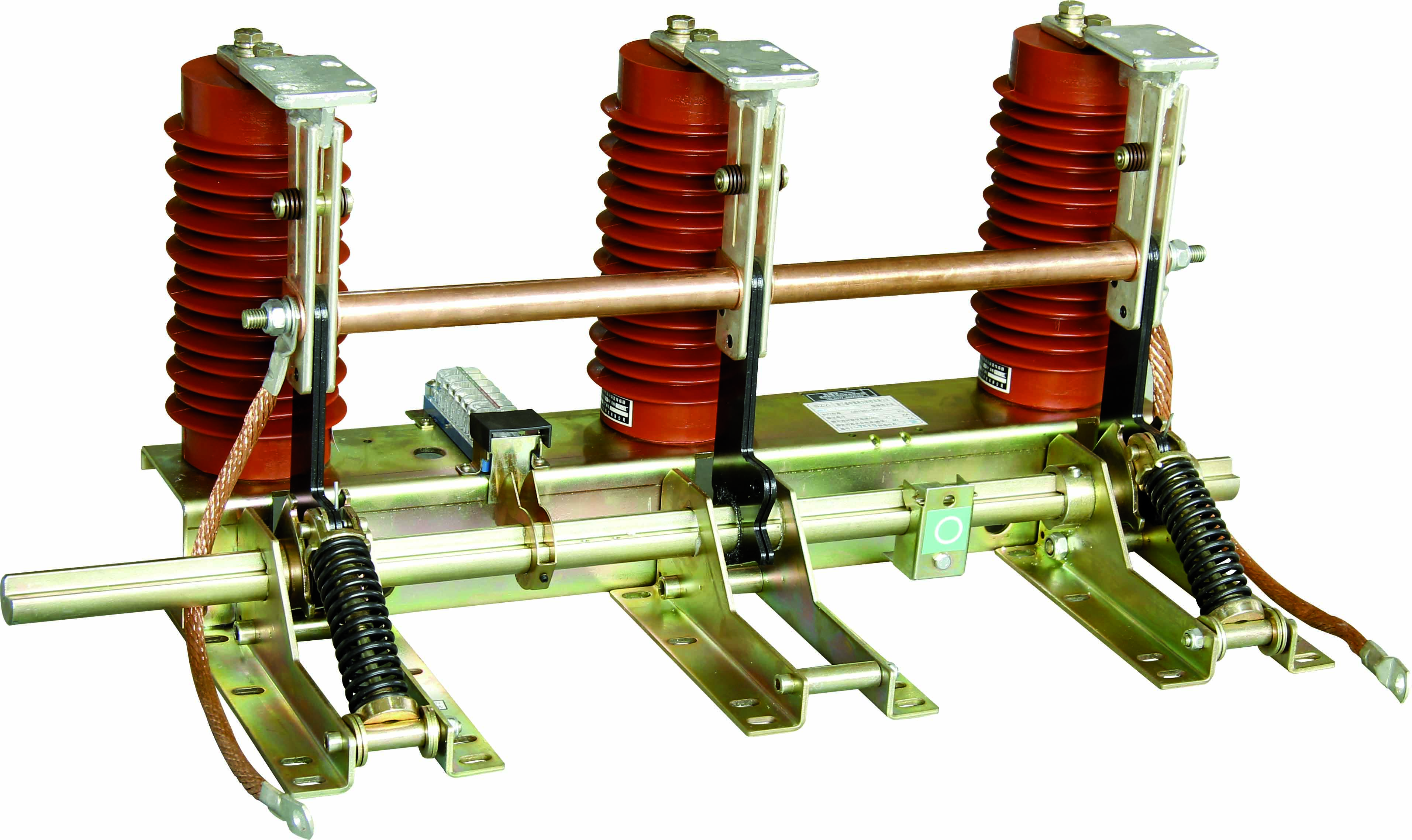

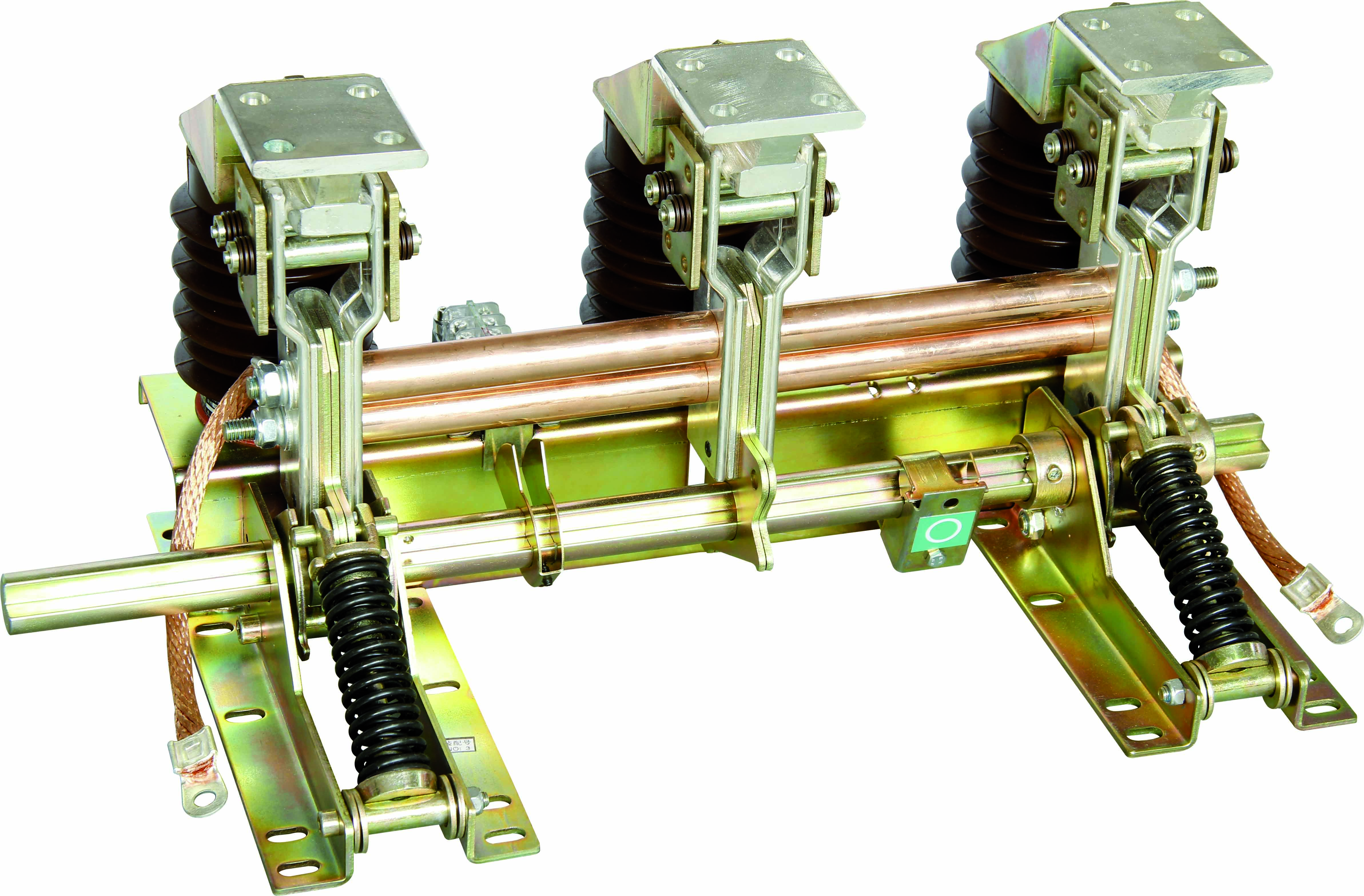

    Richge iç mekan yüksek voltaj topraklama anahtarı, izolasyon anahtarı olarak sınıflandırılan mekanik bir güvenlik topraklama cihazıdır. Temel işlevi, yüksek voltajlı ekipmanların (devre kesiciler, transformatörler, şalt cihazları gibi) bakımı sırasında bakımı yapılacak ekipman ile güç şebekesi arasında güvenilir bir topraklama devresi oluşturmak, artık yükleri serbest bırakmak ve beklenmedik güç kaynağından kaynaklanan kişisel elektrik çarpmasını veya ekipman hasarını önlemek için "açık bir bağlantı kesme noktası" sağlamaktır.

• Gerilim kapsamı: 12kV, 24kV, 40,5kV (ana akım orta gerilim iç mekan güç sistemlerine uyum sağlar);

• Frekans uyarlaması: 50Hz (yerel güç sistemi standartlarıyla uyumlu);

• Temel avantajlar: Kompakt yapısı, esnek çalışması ve zorlu ortamlara dayanıklılığı (toz, sıcaklık ve nem dalgalanmaları gibi iç mekan karmaşık senaryolarına uyum sağlama) ile Richge yüksek gerilim anahtar aksesuarlarıyla (yalıtım sütunları, çalıştırma mekanizmaları gibi) teknik sinerji oluşturur.

II.Temel Teknik Parametreler (T/ZZB 2173-2021 Standardına Uygun)

    Gerilim seviyesi sınıflandırmasına göre, GB/T 1985-2014 "Yüksek Gerilim AC Yalıtım Anahtarları ve Topraklama Anahtarları"nın temel gereksinimlerini de karşılayan temel teknik parametreler aşağıdaki tabloda gösterilmektedir:

III. Yapısal Tasarım ve Çalışma Prensibi

3.1 Çekirdek Yapı (Kolay Kurulum ve Bakım için Modüler Tasarım)

    Olgun endüstri mimarisine atıfta bulunan ve Richge'nin aksesuar proses avantajlarıyla birleşen ürün, esas olarak aşağıdaki bileşenlerden oluşmaktadır:

• Braket: Yapısal sağlamlığı sağlamak için yüzey korozyon önleyici işlem (galvanizleme/püskürtme) ile ince çelik levhaların soğuk bükülmesi ve kaynaklanmasıyla oluşturulmuştur;

• Topraklama Bıçağı Düzeneği: T2 kırmızı bakır soğuk çekilmiş şekillendirme, temaslı gümüş kaplama katmanı sertliği ≥HV120 (temas direncini azaltır ve korozyon direncini artırır);

• Statik Temas: Flanş bıçak kenarı tasarımıyla, güvenilir temas sağlamak ve ısınmayı önlemek için disk yayı ile birlikte çalışır;

• Çalıştırma Mekanizması: Basınç yayı enerji depolama yapısıyla entegre, manuel/elektrikli ikili modları destekler (elektrikli model, motor tahrik ünitesini içerir);

• Yalıtım Bileşenleri: Epoksi reçine izolatörler, APG otomatik sıkıştırmalı kalıplama işlemini kullanır (yüksek yalıtım gücü, düşük kısmi boşalma);

• Akıllı Kontrol Modülü (İsteğe Bağlı): Motor durma korumasını (nominal akımın ≥5 katı), çalışma süresi sınırı korumasını, voltaj dalgalanma korumasını (%80-%120 nominal değer), koruma sınıfı IP3X'i içerir;

• Yardımcı Bileşenler: İletken kılıf (yalıtım izolasyonu), esnek bağlantı (telafi edici kurulum hatası), konum sensörü (geri besleme açma ve kapama durumu).

3.2 Çalışma Prensibi (Basınç Yayı Enerji Depolama ile Tahrikli, Manuel Çalışma Hızından Bağımsız)

(1) Kapanış İşlemi

1. Çalıştırma mekanizmasını manuel/elektrikli olarak çalıştırın, tork ana mile iletilir ve krank kolunun dönmesini sağlamak için direnç torkunun üstesinden gelinir;

2. Topraklama bıçağı çalıştırma çubuğu, basınç yayı ölü noktasından geçer ve basınç yayı, topraklama bıçağını hızlı bir şekilde kapanmaya itmek için enerjiyi anında serbest bırakır;

3. Yerine kapandıktan sonra topraklama bıçağı, güvenilir bir topraklama devresi oluşturmak için disk yayı aracılığıyla statik kontak flanşıyla yakın temas halindedir.

(2) Açma İşlemi

1. Çalıştırma mekanizması ters tork uygular ve ana şaft, krank kolunu ters yönde döndürmek için ana tork ve yay kuvvetinin üstesinden gelir;

2. Topraklama bıçağı baskı yayı, enerji depolamayı tamamlamak için tekrar ölü noktadan geçer (bir sonraki kapanmaya hazırlık);

4.2 विशिष्ट अनुप्रयोग परिदृश्य

IV. Temel İşlevler ve Uygulama Senaryoları

4.1 Temel Güvenlik İşlevleri

1. Zorunlu Kilitleme Koruması: Yanlış çalışmayı önlemek için yüksek gerilim şalt cihazının ana şalteriyle mekanik/elektrikli kilitlemeyi gerçekleştirin (ana şalter açılmadığında topraklama şalteri kapatılamaz; topraklama şalteri kapatıldığında ana şalter kapatılamaz);

2. Artık Yükün Boşaltılması: Bakım sırasında elektrostatik şoku önlemek için topraklamadan sonra ekipmandaki kalan yükleri hızla boşaltın;

3. Kısa Devre Yapma Kapasitesi: E2 Sınıfı yapma performansı, ekipmanın yanmasını önlemek için bakım sırasında ani kısa devre arızalarıyla baş edebilir;

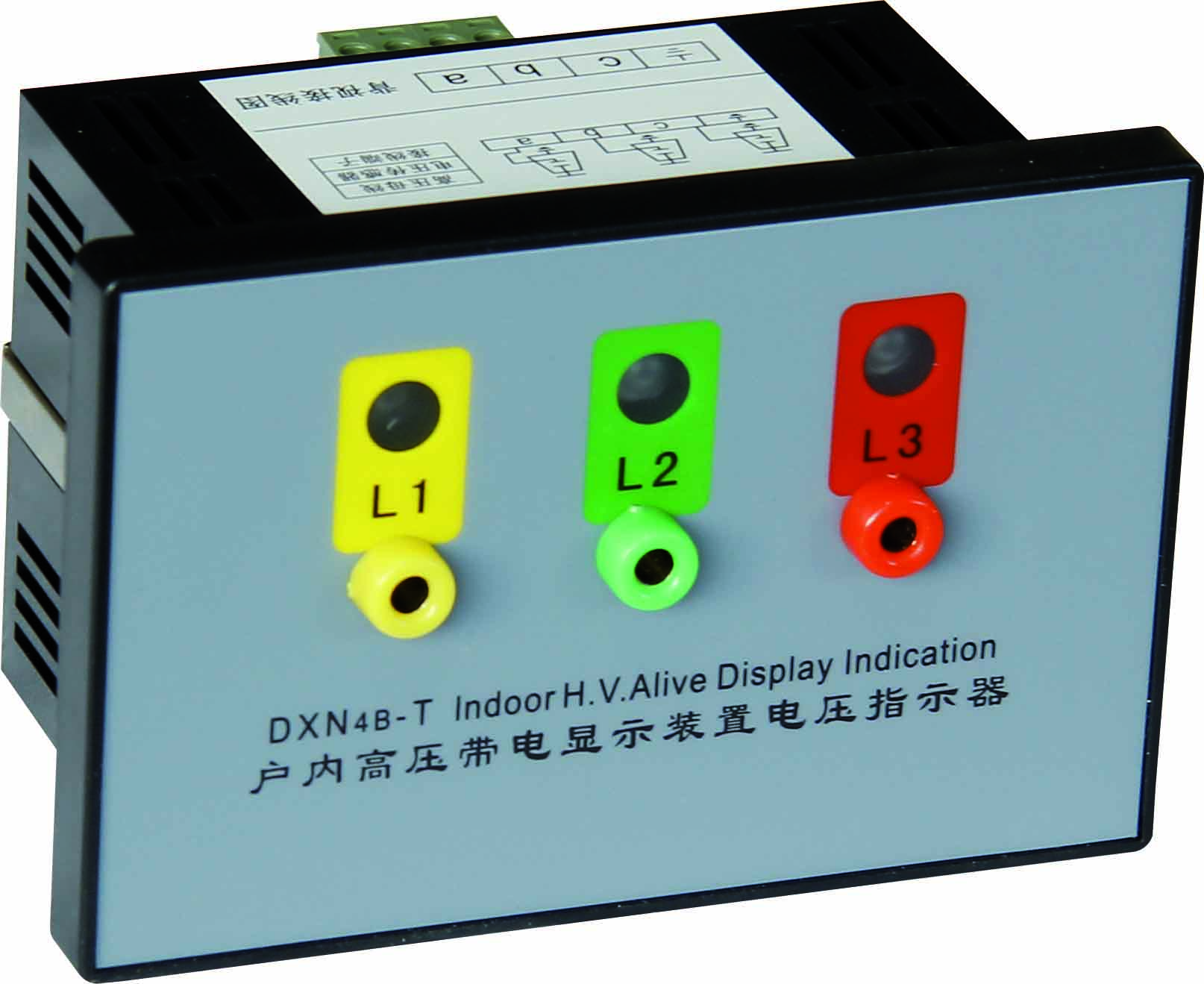

4. Durum Görselleştirme: Mekanik konum göstergesi (açık açma/kapama işaretleri), isteğe bağlı canlı görüntüleme cihazı (DL408-91 düzenlemelerine uygun) ile donatılmıştır.

4.2 Tipik Uygulama Senaryoları

• Bina İçi Trafo Merkezleri: Bara ve trafo bakım topraklaması için 12kV~40.5kV devre kesiciler ve izolasyon anahtarlarıyla birlikte kullanılır;

• Yüksek Gerilim Anahtarlama Donanımı Eşleştirmesi: Çıkış kabinleri ve ölçüm kabinleri için bakım topraklama bileşenleri olarak MNS, GCS ve diğer kabinlere uyum sağlayan Richge alçak gerilim anahtarlama donanımı aksesuarlarıyla "yüksek-düşük voltaj sinerjisi" oluşturun;

• Endüstriyel Güç Dağıtım Sistemleri: Büyük fabrikalarda ve madene ait elektrik santrallerinde yüksek voltajlı ekipmanlar (yüksek voltajlı motorlar, redresör kabinleri gibi) için bakım koruması;

• Yeni Enerji Senaryoları: Fotovoltaik/rüzgar enerjisi takviye istasyonlarındaki iç mekan güç dağıtım cihazlarının (35kV şalt sistemi gibi) güvenli topraklaması.

V. Kurulum ve Bakım Noktaları

5.1 Temel Kurulum Gereksinimleri

1. Temel Uyarlaması: Kurulum yüzeyinin seviye hatası ≤1mm/m ve topraklama döngüsü direnci ≤0,5Ω (istasyon topraklama ızgarasına güvenilir bir şekilde bağlanmalıdır);

2. Kilit İşbirliği: Hücrenin ana anahtarı ile olan kilitleme mekanizmasının sıkışmadan, sorunsuz çalıştığından emin olun (daha iyi uyumluluk için Richge orijinal kilitleme aksesuarlarının kullanılması tavsiye edilir);

3. Elektrik Kablolaması: Elektrikli modelin kontrol hattı bağlantısı voltaj seviyesine (AC220V/DC220V gibi) uygun olmalıdır ve kablo terminallerinin sıkma torku kılavuzun gereksinimlerini karşılamalıdır;

4. Kabul Testi: Kurulumdan sonra açma ve kapama asenkronizmini, döngü direncini ve yalıtım performansını (güç frekansı dayanım gerilimi, kısmi deşarj testi) test etmek gerekir.

5.2 Düzenli Bakım ve Sorun Giderme

(1) Bakım Döngüsü ve İçeriği

(2) Genel Sorun Giderme

• Kapanışta Sıkışma: Krank kolu ile ana mil arasındaki bağlantının gevşek olup olmadığını veya temasın deforme olup olmadığını (deforme olmuş parçaların değiştirilmesi gerekir) kontrol edin;

• Aşırı Temas Direnci: Kontak oksit katmanını cilalayın, gümüş kaplama ekleyin (veya kontak düzeneğini değiştirin);

• Elektrikle Çalışma Arızası: Motor durma korumasının tetiklenip tetiklenmediğini (kontrol ünitesinin sıfırlanması gerekip gerekmediğini) veya tahrik dişlisinin aşınmış olup olmadığını kontrol edin;

• Aşırı Kısmi Deşarj: Yalıtım parçalarının yüzeyindeki yağ lekesini temizleyin, izolatörde çatlak olup olmadığını kontrol edin (gerekirse izolatörü değiştirin).

VI. Standartlara Uygunluk ve Kalite Taahhüdü

6.1 Uyumlu Standartlar

• Grup Standardı: T/ZZB 2173-2021 "12kV~40,5kV İç Mekan Yüksek Gerilim AC Topraklama Anahtarı";

• Ulusal Standart: GB/T 1985-2014 "Yüksek Gerilim AC Yalıtım Anahtarları ve Topraklama Anahtarları", GB/T 11022-2020 "Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Ekipmanı Standartları için Ortak Teknik Gereksinimler";

• Test Standardı: GB/T 14598.26-2015 "Elektromanyetik Uyumluluk - Test ve Ölçüm Teknikleri - Elektrostatik Deşarj Bağışıklık Testi" (EMC testi), tuz püskürtme testi (üç kanıt doğrulama).

6.2 Kalite Taahhüdü

• Ürün Garanti Süresi: 1 yıl (insan kaynaklı hasarlar veya mücbir sebepler hariç);

• Ömür Garantisi: Mekanik ömür M2 Sınıfına (10.000 kez) ulaştığında, temel performans hala standart gereklilikleri karşılamaktadır;

• Servis Desteği: Kurulum rehberliği, bakım eğitimi ve yedek parça temini sağlayın (destek, Richge resmi web sitesi veya müşteri hizmetleri aracılığıyla alınabilir).

VII. Detaylı Bilgi Alma Yolları

    Richge Technology iç mekan yüksek gerilim topraklama anahtarının tam ürün kılavuzuna (belirli model parametreleri, kurulum çizimleri, test raporları dahil) ulaşmak için aşağıdaki yöntemleri kullanabilirsiniz:

1. Richge resmi web sitesini (www.richgeswitchgear.com) ziyaret edin ve "Yüksek Gerilim Ürünleri" veya "Teknik İndirme" bölümünde sorgulayın;

2. Richge satış departmanıyla iletişime geçin (WhatsAPP: +86 189 5893 8078) ve gereksinimleri açıklayın (voltaj seviyesi, elektrik kontrolünün gerekli olup olmadığı gibi);

3. Özelleştirilmiş bir teknik çözüme başvurmak için Richge müşteri hizmetleri e-postasına bir e-posta gönderin.
