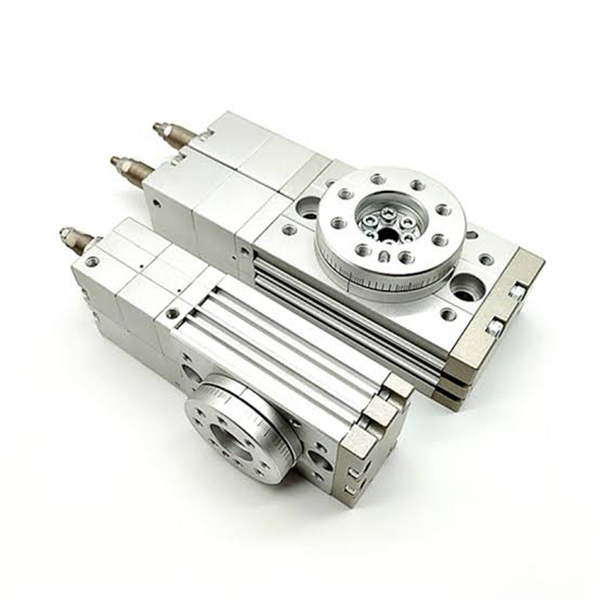

MSZ Serisi Üç Pozisyonlu Döner Silindir | Kremayer ve Pinyonlu Pnömatik Aktüatör

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Konumlandırma

  SOLH MSZ serisi, özel olarak tasarlanmış profesyonel kremayer ve pinyonlu döner tablalı silindirdir.üç konumlu konumlandırma. Benzersiz sol/orta/sağ (0° / Orta durdurma / 180°) üçlü durdurma fonksiyonuna sahiptir ve standart iki konumlu döner silindirlerin strok ortasında durdurmayı sağlayamadığı konumlandırma sıkıntısını çözer. Çift valf devre konfigürasyonu olmayan tek bir 5/3 yollu orta basınç solenoid valfı tarafından kontrol edilen bu valf, pnömatik sistem düzenini büyük ölçüde basitleştirir. Orta konum ±10° ince ayarı desteklerken her iki uç da 0~95° açı ayarını gerçekleştirir; bu da onu iş parçası saptırma, sıralama, çok istasyonlu indeksleme ve zorunlu ara konumlandırma gerektiren senaryolar için en uygun pnömatik çözüm haline getirir.

  1.1 Serisi Hızlı Seçim Çekirdeği

Temel Ürün Konumlandırması: Çok açılı esnek konumlandırma taleplerini karşılamak için ayarlanabilir ara konumla 0° (Sol) → Orta (Merkez) → 180° (Sağ) doğru üç duraklı dönüş gerçekleştirir.

2. Temel Teknik Parametreler (SOLH Standardı)

  2.1 Temel Özellikler

     • Delik Boyutu: 10 / 20 / 30 / 50

     • Çalışma Modu: Çift etkili, çift kremayerli ve pinyonlu, üç konumlu orta stop

     • Çalışma Basıncı: 0.2~1.0MPa (Kauçuk tampon tipi); 0,2~0,6MPa (Hidrolik tampon tipi)

     • Kanıt Basıncı: 1.05MPa

     • Çalışma Sıcaklığı: 0°C~60°C (Donma ortamı yok)

     • Dönüş Açısı: Tek uç için 0~95°, toplam ayarlanabilir açı 0~190°

     • Orta Durak Ayarı: Merkezi konuma bağlı olarak ±10° ince ayar

     • Konumlandırma Doğruluğu: ±0,02 mm (MSZA Yüksek hassasiyetli tip); ±0,05 mm (MSZB Temel tipi)

     • Yağlama Modu: Yağsız kendinden yağlamalı çalışma

     • Bağlantı Noktası Konusu: M5×0,8 (10/20 delik); M8×1,25 (30/50 delik)

  2.2 Çıkış Torku ve İzin Verilen Yük (0,5MPa)

  2.3 Tampon Enerji Emilim Kapasitesi

3. Yapısal Özellikler ve Üç Pozisyonlu Çalışma Prensibi

  3.1 Temel Yapısal Avantajlar

     • Çift Raflı ve Çift Pistonlu Orta Durdurucu Yapı: Çift kremayer tahrik dişlisini ve bağımsız orta stop piston tasarımını benimser, boşlukları ortadan kaldırır ve üç konumlu anahtarlama sırasında istikrarlı ve tutarlı tork üretir.

     • Entegre Döner Tabla Tasarımı: İş parçasının doğrudan montajı için konumlandırma pimi delikleri ile donatılmış olup, yüksek sağlamlık ve ekstra fikstür gerektirmeden basit ve hızlı kurulum özelliğine sahiptir.

     • Merkezi İçi Boş Açık Delik: Yerleşik merkezi geçiş deliği (Ø6~Ø12), hava borularının ve elektrik kablolarının düzgün bir şekilde geçmesine olanak tanır, entegre kablolama ve borulamayı gerçekleştirir.

     • Bağımsız Açı Ayarı: Sol/sağ sınır açılarının ve orta durma konumunun bağımsız ince ayarını destekleyen, esnek açı kalibrasyonunu gerçekleştiren profesyonel ayar cıvatalarıyla donatılmıştır.

     • Standart Manyetik Anahtar Yuvaları: Otomatik sinyal bağlantısı için sol/orta/sağ üç konumun gerçek zamanlı tespitini gerçekleştiren, D-M9B ve D-A93 manyetik anahtarlarla uyumlu, her iki tarafta standart olarak ayrılmış oyuklar.

  3.2 Üç Pozisyonlu Kontrol Prensibi (Temel Avantaj)

   MSZ serisi yalnızca gerektirirbir adet 5/3 yollu orta basınç solenoid valfı Üç konumlu anahtarlamayı gerçekleştirmek için çift valfli veya karmaşık hava devresi anahtarlaması gerekmez, bu da sistem yapısını basitleştirir ve genel ekipman maliyetini azaltır.

     1. Sol Konum (0°): Solenoid valf sol istasyon hava girişi, tek taraflı hava beslemesi ve ters taraftan egzoz, döner tablayı 0° sol limit pozisyonunda doğru bir şekilde kilitlenecek şekilde hareket ettirir.

     2. Sağ Konum (180°): Solenoid valf sağ istasyon hava girişi, ters hava devresi hareketi, döner tablanın dönmesini ve 180° sağ limit konumunda kilitlenmesini sağlar.

     3. Orta Durma Pozisyonu (M): Solenoid valf orta istasyonu, silindirin her iki tarafına aynı anda basınç uygulanır. Döner piston kuvvet dengesini korur ve bağımsız orta durdurma pistonu tablayı önceden ayarlanmış orta konuma iter ve kilitler, böylece stabil ara konumlandırma sağlanır.

4. Model Adlandırma Kurallarını Tamamlayın

  Tipik Model Kodu: MSZB20-R-M9BL

5. Seçim Kuralları ve Tipik Uygulamalar

  5.1 Seçim Önceliği Kuralları

     1. Talebi Önce Konumlandırın: Üç konumlu (sol/orta/sağ) durdurma gerektiren çalışma koşulları için MSZ serisini seçin; MSQ/HRQ iki konumlu döner silindirler geçerli değildir.

     2. Hassas Eşleştirme: Yüksek tekrarlı konumlandırma senaryoları için MSZA yüksek hassasiyetli tipi seçin; genel evrensel senaryolar için uygun maliyetli MSZB temel tipini seçin.

     3. Hız ve Yük Eşleştirme: Yüksek hızlı, ağır yükte ve yüksek darbeli çalışma için -R hidrolik tampon tipini benimseyin; Düşük hızlı, hafif yüklü çalışma için standart kauçuk tampon yeterlidir.

     4. Doğrulamayı Yükle: Sıkışmayı ve konumlandırma sapmasını önlemek için gerçek radyal yükün, eksenel yükün ve bükülme momentinin izin verilen değerlerden düşük olduğundan emin olun.

  5.2 Tipik Uygulama Senaryoları

     • İş Parçası Yönlendirme ve Ayırma: 0°/90°/180° çok açılı geçişle orta konumlandırmayı ve sol/sağ malzeme dağıtımını gerçekleştirin.

     • Çok İstasyonlu İndeksleme: Otomatik montaj, tespit ve proses aktarma istasyonları için üç konumlu anahtarlama.

     • İş Parçası Çevirme ve Yönlendirme: 0° → orta → 180° aşamalı dönüşle sabit çevirme ve yönlendirme hareketlerini tamamlayın.

     • Elektronik ve Paketleme Otomasyonu: Şişe kapağı sıkma, talaş konumlandırma, çok açılı ürün algılama ve hassas paketleme ekipmanlarına uygulanır.

6. MSZ ve MSQ Temel Fark Karşılaştırması

Bir Cümle Özeti

     SOLH MSZ serisi üç konumlu kremayer ve pinyon döner silindir, tek valfli basit kontrol, ayarlanabilir orta açı ve yüksek tekrarlama doğruluğu ile özel sol/orta/sağ üçlü durdurma konumlandırması sağlar ve otomatik sıralama, indeksleme ve çok açılı konumlandırma ekipmanı için profesyonel özelleştirilmiş çözümdür.
