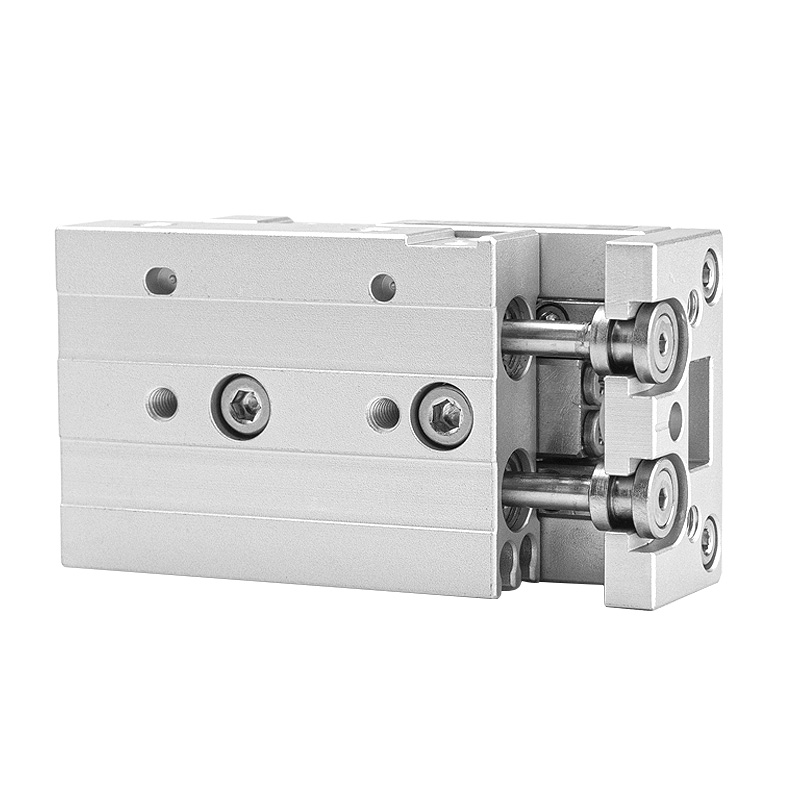

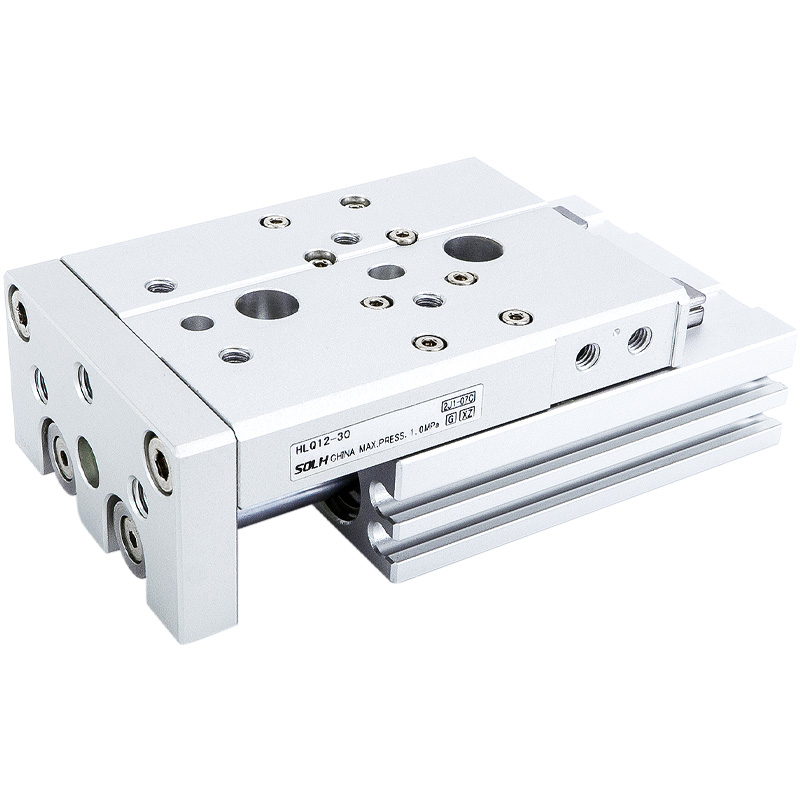

HLQ / HLQL Serisi Çift Şaftlı Hassas Doğrusal Kızaklı Silindir (Dönen Bilyalı Kılavuz)

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH HLQ / HLQL çift şaftlı hassas kayar silindir, otomatik ekipmanlar için yüksek hassasiyetli, yüksek sertlikte pürüzsüz doğrusal ileri geri hareket sağlayan, devridaim yapan bilyeli doğrusal kılavuz göbek yapısını benimser. İki varyant sırasıyla hafif-orta ve ağır eksantrik yüklü çalışma koşullarını kapsar.

Seriye Genel Bakış

     -- HLQ Standart Tip: Kızak ünitesinin yanında düzenlenmiş silindir gövdesi, kompakt toplam genişlik

     -- HLQL Simetrik Tip: Merkezi silindir + çift simetrik kılavuz rayları, ultra yüksek sertlik ve sapma önleme kapasitesi

     - Kılavuz Yapısı: Devridaim yapan bilyalı doğrusal kılavuz; 6/8 delik için tek ray, ≥12 delik için çift paralel ray

     -- Çalışma Modu: Çift etkili ileri geri hareket

     -- Uygulanabilir Ortam: Filtreleme hassasiyeti ≥40μm olan basınçlı hava

Temel Teknik Özellikler Tablosu

Yapısal ve Performans Avantajları

  1. Çift Hassasiyetli Devridaim Bilyalı Kılavuz Rayları

     -- Düşük sürtünme, ultra yumuşak hareket, olağanüstü düzlük ve tekrarlanan konumlandırma doğruluğu; Daha uzun servis ömrü için entegre pas önleyici, toz geçirmez kaplama.

  2. Yerleşik Yüzer Bağlantı

     -- Piston ve kayar taşıyıcı arasındaki elastik yüzer bağlantı, yanal kuvveti ve eksantrik torku dengeleyerek piston çubuğunun deformasyonunu ve aşırı yük hasarını önler.

  3. İkiz Paralel Piston Mili Tasarımı

     -- İki kat çıkış itme gücü, güçlü burulma önleme performansı, yük altında kayar platformun sıfır dönüşü.

 4. Çok Yönlü Montaj Düzeni

     -- 3 yollu kurulum için alt, ön ve yan yüzeylerde dişli montaj delikleri; Hızlı ve doğru fikstür montajı için tabanda hassas yerleştirme pimi delikleri.

  5. 3 Taraflı Jig Montaj Yüzeyleri

     - Kızak üst ve ön yüzünde takımlar için dişli delikler; Fikstür tekrarı konumlandırma doğruluğunu garanti etmek için kaydırıcının üst kısmındaki konumlandırma pimi delikleri.

  6. Önceden İşlenmiş Sensör Olukları

     -- Manyetik dilli anahtarların hızlı kurulumu ve ayarlanabilir konumu için silindir tarafında standart sürgülü yuvalar.

  7. Çeşitli Tampon ve Durdurma Bloğu Kombinasyonları

     -- İsteğe bağlı sabit hava tamponu, ayarlanabilir hava tamponu (A/AS/AF), hidrolik amortisör tamponu (B/BF); çoklu harici limit durdurma bloğu aksesuarları mevcuttur.

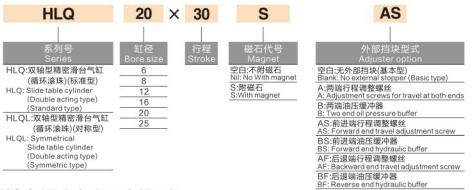

Standart Model Adlandırma Kuralı

  1. Örnek Model: HLQ20×30SAS

     -- HLQ = Standart çift şaftlı seri; HLQL = simetrik, yüksek sertlikte ikiz ray serisi

     -- 20 = Silindir çapı (mm)

     -- 30 = Nominal strok uzunluğu (mm)

     -- S = Dahili kalıcı manyetik halka (zorunlu standart konfigürasyon)

     -- A = Çift uçlu ayarlanabilir hava tamponu

        AS = Ön stroklu tek ayarlanabilir hava tamponu

        AF = Dönüş stroku tek ayarlanabilir hava tamponu

     -- B = Çift uçlu hidrolik yağ tamponu

        BF = Dönüş stroku tekli hidrolik yağ tamponu

Teorik Çıkış İtme Tablosu (Birim: N)

Seçim Yönergeleri ve Tipik Uygulama Senaryoları

  1. Model Seçim Mantığı

     -- HLQ Standart Tip: Kompakt kurulum alanı, orta-küçük yük, hafif eksantrik yan yük veya sıfır eksantrik yük

     -- HLQL Simetrik Tip: Ağır yük, bariz eksantrik ofset yükü, yüksek sertlik ve ultra yüksek konumlandırma hassasiyeti gereksinimleri

  2. Tipik Uygulamalar

     Hassas konumlandırma, otomatik iş parçası transferi, pnömatik sıkma istasyonları; 3C elektroniklerinde, yarı iletken üretim hatlarında, otomatik montaj ekipmanlarında ve hassas test cihazlarında yaygın olarak kullanılır.

Bir Cümle Özeti

     SOLH HLQ / HLQL çift şaftlı devridaim bilyeli kayar silindir, isteğe bağlı hava/hidrolik tampon, burulma önleyici ikiz çubuk ve yüzer bağlantı tasarımı, orta ve ağır yük otomatik kenetleme, aktarma ve konumlandırma ekipmanı için evrensel yüksek hassasiyetli doğrusal aktüatör ile standart kompakt ve simetrik yüksek sertlikte ikili varyantlar sunar.
