MSQ Serisi Kremayer ve Pinyon Döner Aktüatör Tablosu (SOLH Richge Teknolojisi)

Marka:Richge Technology'den SOLH

Ürüne Genel Bakış

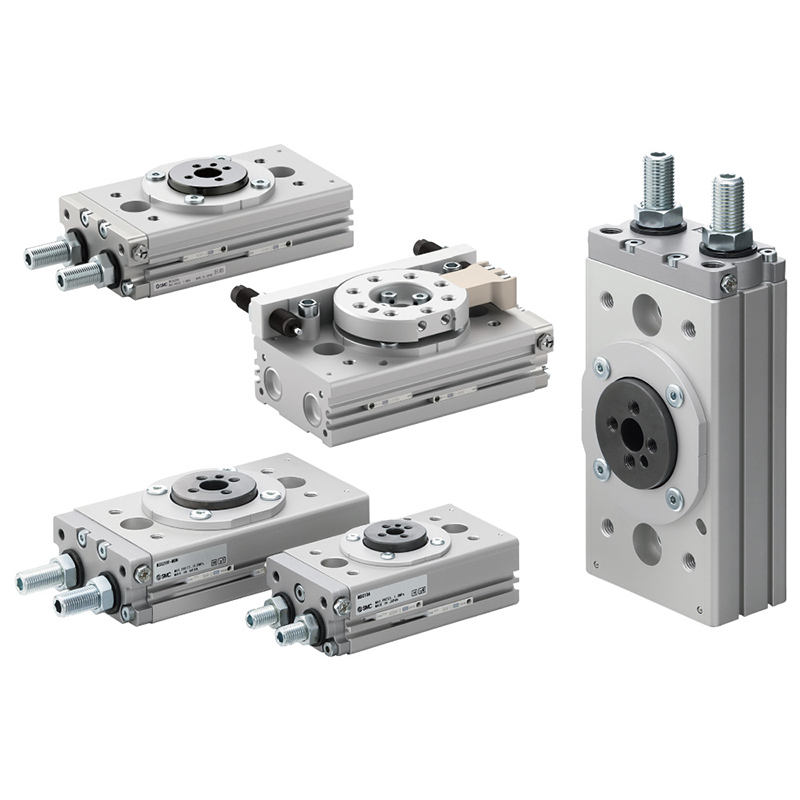

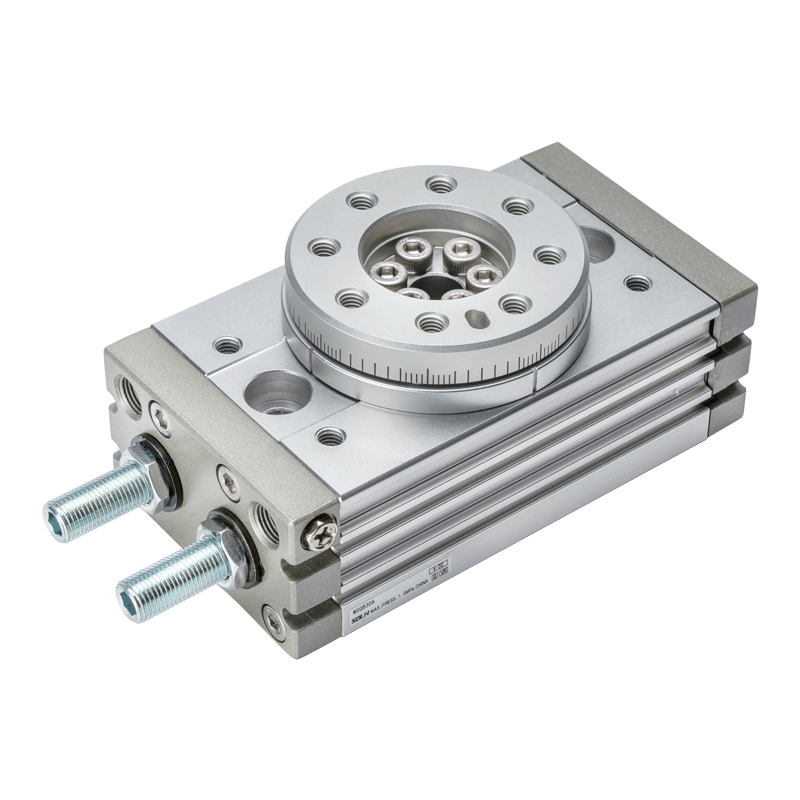

     SOLH MSQ serisi, iki alt seriye ayrılan çift pistonlu simetrik kremayer ve pinyon tahrik yapısını benimser: MSQB standart kalite ve MSQA yüksek hassasiyetli kalite. Merkezi içi boş deliğe sahip entegre dairesel montaj masasına sahiptir ve salınım açısı 0~190° arasında sürekli olarak ayarlanabilir.

Simetrik çift pistonlu kremayer dişlisi, kanatlı tip CRQ döner silindirlere kıyasla 3~4 kat daha büyük çıkış torku ve üstün radyal/eksenel yük kapasitesi sunar. İki şok emme seçeneği mevcuttur: yerleşik kauçuk tampon veya entegre hidrolik tampon. Çift hava portu düzeni (uç yüz / yan ön) boru düzenini basitleştirir; Döner konum sinyali geri bildirimi için uyumlu manyetik kontak anahtarları. Otomatik indeksleme, iş parçası çevirme ve hassas konumlandırma istasyonlarında yaygın olarak kullanılır.

Seri Sınıflandırma ve Seçim Tablosu (Hassas + Tampon Eşleştirme)

Model Kodlama Kurallarını Tamamlayın

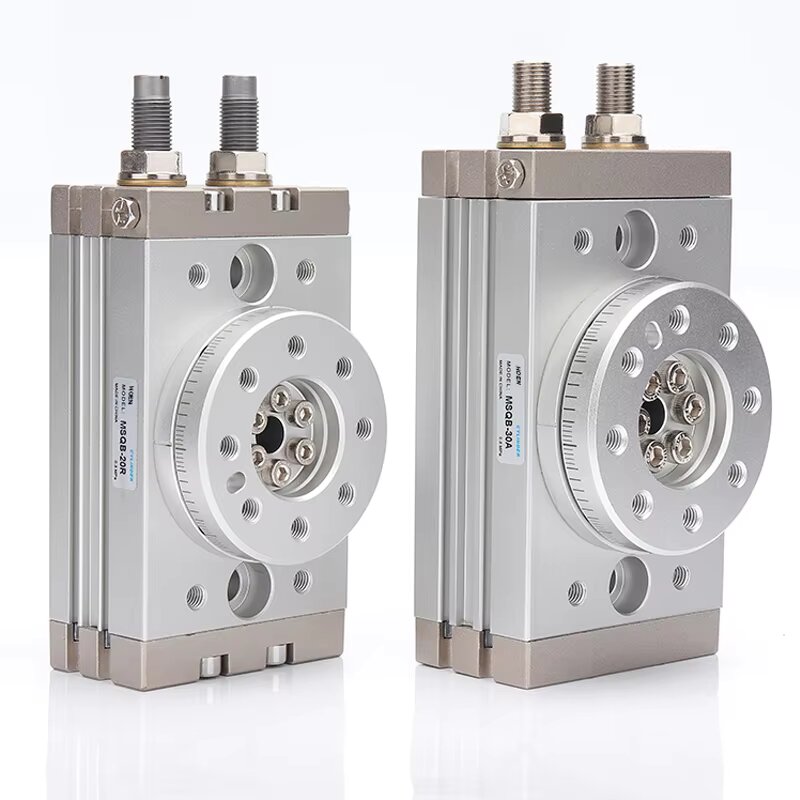

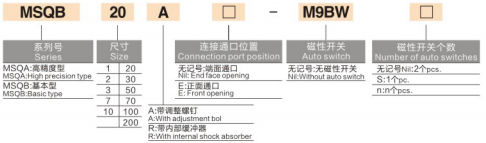

  1. Kodlama Kuralı 1: MSQB20A-□-M9BW-□

     Örnek: MSQB20A-M9BW

     -- MSQB / MSQA: Seri tanımlayıcı

        MSQB = Standart temel seri; MSQA = Yüksek hassasiyetli hassas seri

     -- 20: Çerçeve boyutu (mevcut: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Açı ayarı ve tampon kodu

        A = Çift uçlu açı ayar vidaları; R = Dahili hidrolik amortisör; son ek yok = yalnızca kauçuk tampon

     -- Orta kutu: Hava limanı konumu

        Boş = Uç yüz hava delikleri; E = Yan ön hava portları

     -- M9BW: Manyetik anahtar modeli

        Boş = Manyetik anahtarsız; M9BW / M9BL evrensel kamış sensörü uyumlu

     -- Son kutu: Manyetik anahtar miktarı

        Boş = Standart 2 adet; S = Tek parça; Özel şekil = özelleştirilmiş miktar

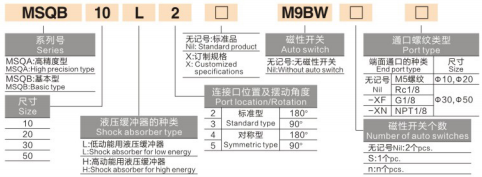

  2. Kodlama Kuralı 2: MSQB10L2-□-M9BW-□-□

     Örnek: MSQB10L2-M9BW

     -- MSQB: Standart seri; çerçeve boyutu 10/20/30/50

     -- L / H: Hidrolik tamponun kinetik enerji derecesi (sadece R hidrolik versiyonu için)

        L = Düşük kinetik enerjili hidrolik tampon; H = Yüksek kinetik enerjili hidrolik tampon

     -- Hane 2/3/4/5: Sabit salınım açısı spesifikasyonu

        2 = Standart 180°; 3 = 90°; 4 = Simetrik 180°; 5 = Simetrik 90°

     -- Orta kutu: Özel X işareti, boş = standart stok modeli

     -- M9BW: Manyetik anahtar, boş = sensör yok

     -- Sondan bir önceki kutu: Manyetik anahtar miktarı; boş = 2 adet, S = 1 adet

     -- Son kutu: Hava limanı iş parçacığı spesifikasyonu

        Boş = M5 iplik (yalnızca 10/20 boyutu için); XF = G1/8; XN = NPT1/8 Amerikan dişi

Temel Yapısal Avantajlar

  1. Simetrik Çift Pistonlu Kremayer ve Pinyon Tahrik

     - Çift senkron pistonlar dişliyi eşzamanlı olarak iterek tek taraflı boşluğu ortadan kaldırır; Sıfır dönüş titreşimi ile tekdüze tork çıkışı, tek pistonlu kanatlı silindirlerden çok daha yüksek yük kapasitesi.

  2. Yerleştirme Pim Delikli Entegre Döner Tabla

     -- Doğrudan mastar/iş parçası kilitleme, kolay hizalama ve yüksek entegre sağlamlık için tablada önceden işlenmiş konumlandırma pimi delikleri ve standart montaj dişli delikleri. Merkezi içi boş delik (φ6~φ24), hava borusunun ve sensör kablolarının merkezi, düzgün dahili makine düzeninden geçmesine olanak tanır.

  3. Çift Hava Bağlantı Noktası Düzeni

     -- İki boru seçeneği: uç taraftan hava girişi veya ön taraftan E-tipi bağlantı noktası, mekanik müdahale olmaksızın kompakt sınırlı ekipmanlar için esnek boru yönlendirmesi.

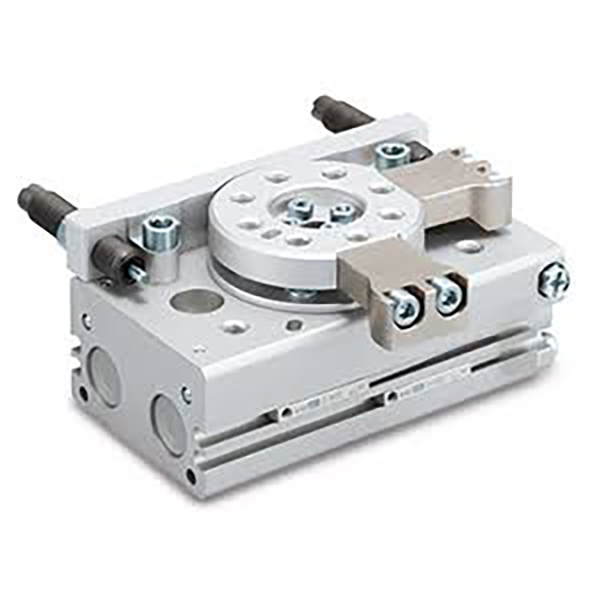

  4. Bağımsız Çift Uçlu Açı Ayar Vidaları (Sonek A)

     -- Saat yönünde ve saat yönünün tersine stroku bağımsız olarak sınırlamak için her iki uçtaki ayrı limit vidaları; Salınım aralığı 0~190° arasında kademesiz olarak ayarlanabilir, fabrika varsayılan ayarı 190°'ye ayarlanmıştır.

  5. İki İsteğe Bağlı Şok Emme Sistemi

     -- Standart versiyon: Düşük hızlı hafif yük altında gürültüyü azaltmak için çift uçlu kauçuk darbe tamponu

     -- -R hidrolik tampon versiyonu: Entegre yağ amortisörü (L düşük kinetik / H yüksek kinetik dereceleri) yüksek hızda ağır darbeyi emer, durdurma titreşimini en aza indirir ve fikstürleri ve iş parçalarını korur

  6. Manyetik Konum Geri Bildirimi Uyumlu

     -- Otomatik kilitleme mantığı için 0°/90°/180° yerinde sinyalleri PLC'ye iletmek üzere M9BW / M9BL manyetik anahtarlarla uyumlu, silindir gövdesi içindeki yerleşik kalıcı manyetik halka.

  7. MSQA için Hassas Bilyalı Rulman Desteği

     -- MSQA yüksek hassasiyetli model, sınıf hassas bilyalı rulman düzeneğini benimser; radyal ve eksenel salgı ≤0,01 mm, tekrar konumlandırma doğruluğu ±0,01 mm. MSQB temel sürümü genel otomasyon konumlandırma gereksinimlerini karşılar.

Evrensel Standart Teknik Özellikler

  1. Sürüş Modu: Çift etkili çift pistonlu kremayer ve pinyon

  2. Çalışma Basıncı Aralığı

    -- Kauçuk tampon tipi: 0,1~1,0 MPa

     -- -R hidrolik tampon tipi: 0,1~0,6 MPa

  3. Kanıt Test Basıncı: 1,05 MPa

  4. Ortam Sıcaklığı: 0~60°C (hava devresinde buz yok)

  5. Ayarlanabilir Salınım Aralığı: 0~190° kademesiz olarak ayarlanabilir, fabrika ön ayarı 190°; sabit açı 90° / 180° isteğe bağlı

  6. Yağlama: Fabrikada önceden doldurulmuş uzun ömürlü gres, yağsız temiz kuru havayla uyumlu yağlamasız tasarım

  7. Uygulanabilir Ortam: Filtrelenmiş kuru basınçlı hava (≥40μm filtreleme hassasiyeti)

Tork ve Yük Taşıma Kapasitesi Tablosu (0,5MPa Besleme Havası)

Tampon Maksimum Kinetik Enerji Karşılaştırma Tablosu

Model Seçim Kurallarını Tamamlayın

  1. Hassas Derece Seçimi

     -- Çip konumlandırma, PCB optik inceleme, hassas montaj → MSQA yüksek hassasiyetli seri

     -- Genel iş parçası çevirme, malzeme yönlendirme ve ayırma → MSQB standart temel serisi

  2. Tampon Eşleştirme Kuralı

     -- Düşük hızlı hafif yük, maliyet kontrolü: R olmayan kauçuk tampon modeli

     -- Yüksek frekanslı hızlı çevrim, ağır iş parçası darbesi: -R hidrolik tamponu seçin; hafif darbe L sınıfı, ağır darbe H sınıfı

  3. Dönüş Açısı Seçimi

     -- 90° döner yükleme/boşaltma: Sonek 3 / 5

     -- 180° ileri geri indeksleme, çift taraflı algılama: Sonek 2 / 4

     -- Özel keyfi sınırlı salınım aralığı: Ayar vidalı evrensel model

  4. Hava Limanı Yerleşimi

     -- Kompakt sınırlı dahili makine alanı: E tarafı ön bağlantı noktası versiyonu

     -- Standart harici açık borular: Varsayılan uç yüz bağlantı noktası

  5. Konum Sinyali Geri Bildirimi

     -- PLC kilidi için yerinde sinyal gereklidir: M9BW manyetik anahtarları donatın (2 adet standart); yalnızca tek taraflı algılama S tek anahtarı seçin

  6. Konu Özellikleri

     -- Boyut 10/20 küçük çerçeveler varsayılan M5 iplik; orta-büyük 30/50 opsiyonel G1/8 (XF), NPT1/8 (XN) Amerikan dişli

Tipik Endüstriyel Uygulama Senaryoları

     -- 3C Electronics Precision Automation: Çip döner konumlandırma, PCB çok açılı optik inceleme, mikro bileşen indeksleme düzeneği

     -- Ambalaj Üretim Hatları: Şişe kapaklama istasyonları, karton 90° yön değiştirme, döner etiket takma

     -- Takım Tezgahı Fikstürleri: İş parçası çevirme, damgalama jig indeksleme konumlandırma

     -- Lojistik Ayırma Ekipmanı: Malzeme yönlendirme, boru hattı döner durdurma mekanizması

     -- Mini Manipülatörlerin Uç Efektörü: Robot eklem dönüşü, vakumlu mandren alma ve yerleştirme çevirme

     -- Hassas Test Ekipmanı: Görsel inceleme döner tablası, çok açılı hava sızdırmazlık testi aparatı

Pnömatik Devre Eşleştirme Çözümlerinin Desteklenmesi

  1. Standart Genel Devre

     -- AFC hava kaynağı iki noktalı kombinasyon → 4V210 5/2 solenoid valf → PU hava tüpü → MSQ döner tabla (PLC'ye kablolu M9BW manyetik anahtar)

  2. Patlamaya Dayanıklı Atölye Devresi

     -- Patlamaya dayanıklı hava kaynaklı arıtma ünitesi → 50-VFE patlamaya dayanıklı 5 yollu solenoid valf → PU esnek hortum → Tehlikeli ortamlar için MSQB/MSQA döner silindir

  3. Mini Hassas Mikro İstasyon

     --AC1500 mini hava regülatör filtresi → 3V serisi 3/2 solenoid valf → PU4 ince boru → MSQ10 / MSQ20 küçük döner tabla

Bir Cümle Özeti

     SOLH MSQ çift pistonlu kremayer ve pinyon döner tabla, MSQB standardı ve MSQA yüksek hassasiyetli sınıflara ayrılır, 0~190° ayarlanabilir salınımı, çift kauçuk/hidrolik şok emilimini, çift uç/yan hava portu düzenini ve merkezi içi boş kablo deliğini destekler; elektronik, paketleme, takım tezgahı ve test otomasyon hatları için evrensel döner indeksleme aktüatörü olarak kanatlı silindirlerden 3~4 kat daha yüksek tork sağlar.
