Montaj Serisi

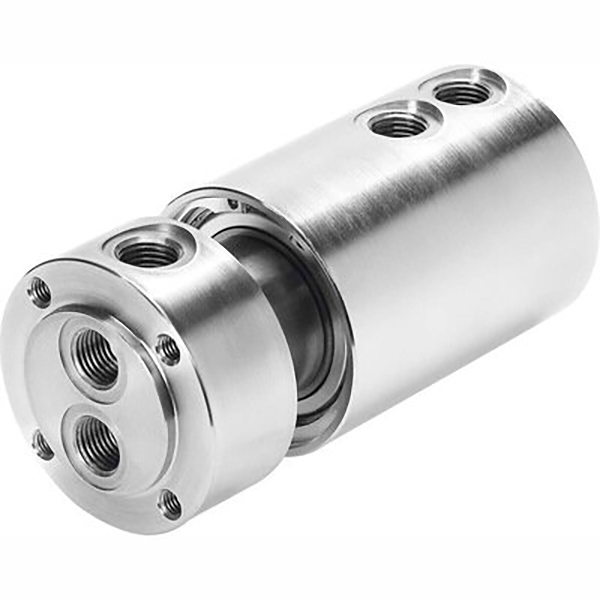

SOLIH GF serisi pnömatik döner bağlantı, otomasyon için 360° dönen havalı döner bağlantı. Tek ve çok geçişli versiyonlar, vakum/pozitif çift kullanımlı 0,095-1,0MPa, maksimum 300 rpm, düşük torklu hassas rulman contası, alüminyum alaşımlı gövde. Tek dokunuşlu bağlantılarla uyumlu M5-G1/2 bağlantı noktaları. Döner tablalar, indeksleme plakaları, robot bağlantıları, döner fikstürler ve çok devreli döner pnömatik kontrol için idealdir.

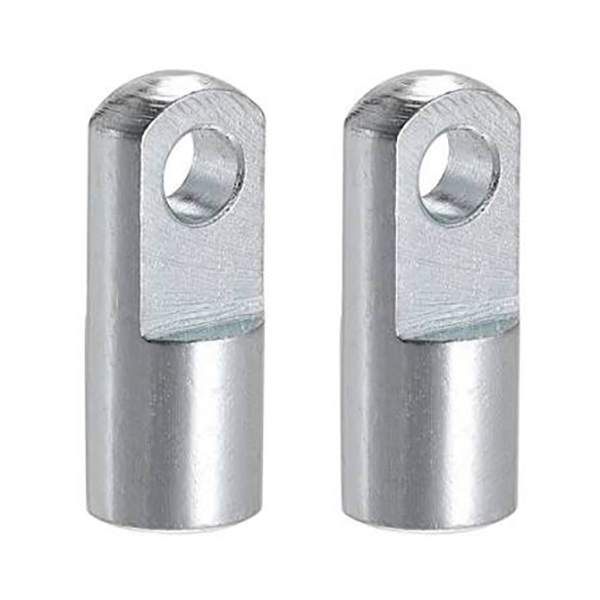

Pnömatik silindir rot ucu için SOLH I tipi tek çatallı mafsal, ±5° salınımlı düşük maliyetli U çatallı menteşeli konnektör. Karbon çeliği / paslanmaz yapı, dişi dişli M10×1,25 M36×2,0, 32-200 mm delikli silindirlere uygun, pim deliği φ10-36 mm. AirTAC/SMC/yurtiçi adlandırma uyumlu (F M10×1.25I, I 32, CA2 40 I). İtme çekme yükleri, doğrusal kılavuzlar ve çevirme mekanizmaları için idealdir.

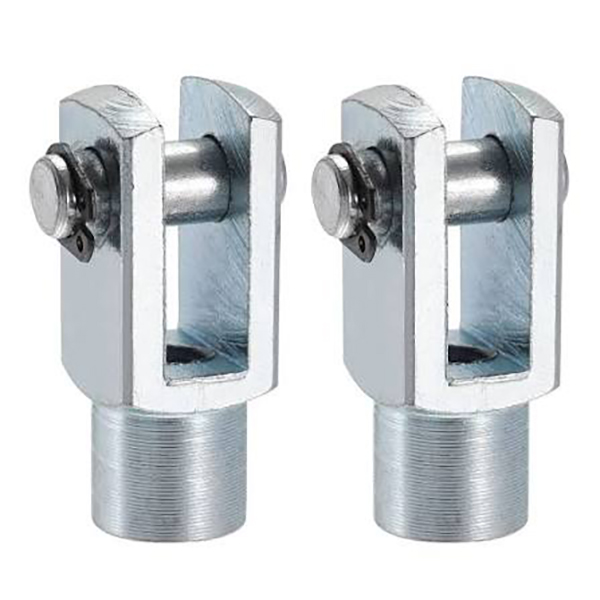

Pnömatik silindir çubuk ucu için SOLH Y tipi çift kulaklı çatal mafsalı, SMC/AirTAC parçalarıyla değiştirilebilir standart çatal konektörü. 32-125 mm deliklere uygun M10×1,25-M27×2 iç dişli, pim deliği φ10-27 mm, ±5° tek düzlemli salınım. Karbon çeliği karartılmış/galvanizli veya paslanmaz çelik. İtme çekme ve mafsallı mekanizmalarda yüksek yük taşıyan tek kulaklı yük pabuçları için idealdir.

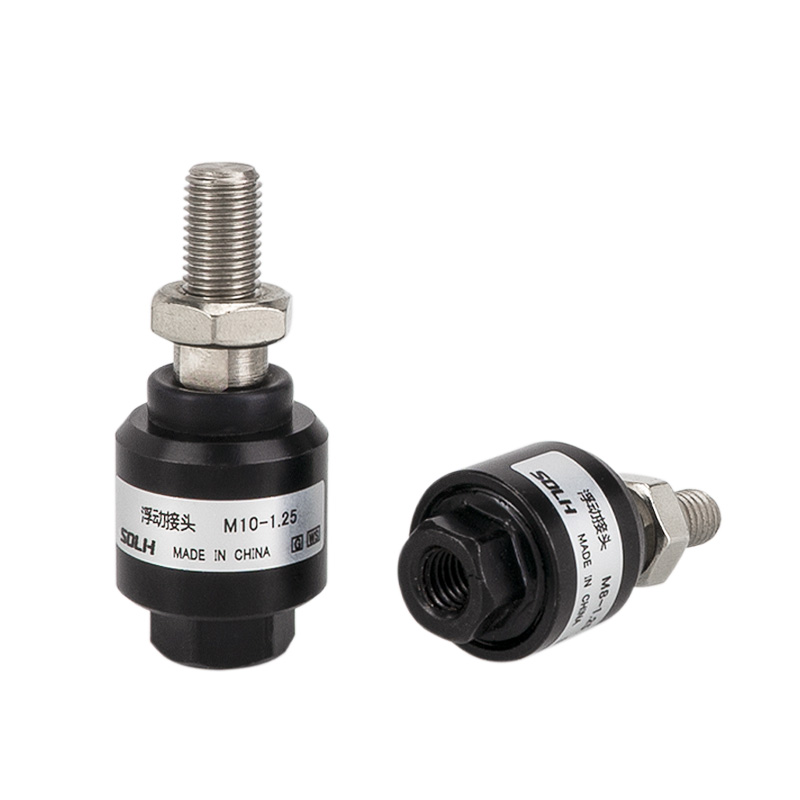

Pnömatik silindir rot ucu için SOLH F tipi yüzer mafsal, esnek bilyalı kafa dengeleme konnektörü. Eksenel/radyal yanlış hizalamayı (eksenel ±1,5 mm, açısal ±2°~±5°) emer, yan kuvveti ortadan kaldırır ve silindir contalarını korur. 16-100 mm deliklere uygun M6×1,0-M20×1,5 dişler, anodize alüminyum veya 304 paslanmaz. AirTAC F serisi, SMC JAF/JAHF ile değiştirilebilir. Pres montajı, montaj hatları ve uzun stroklu taşıma için idealdir.

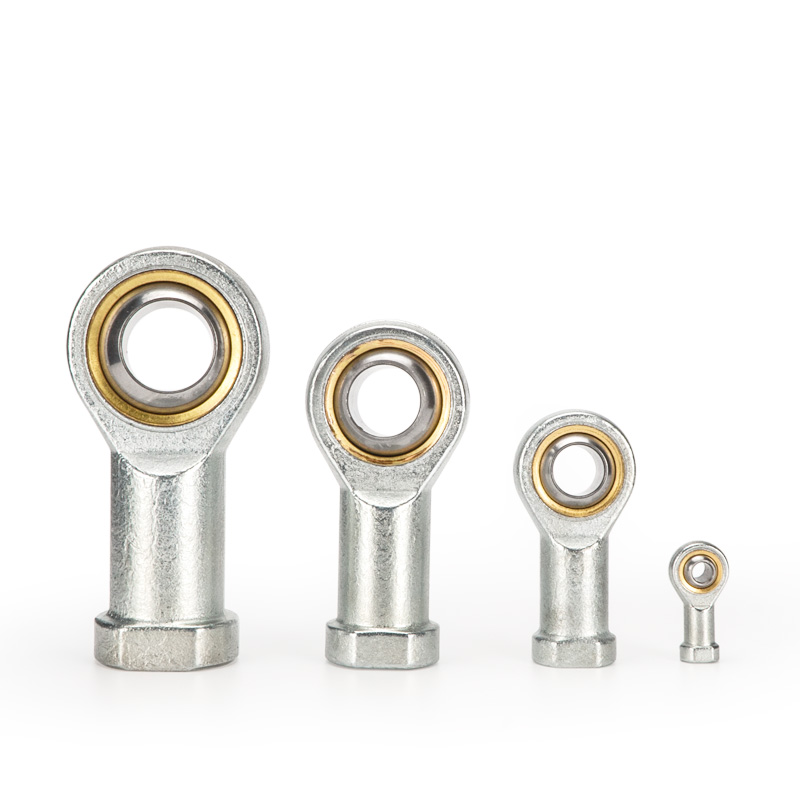

Pnömatik silindir çubuk ucu için SOLH U tipi balık gözü çubuk ucu yatağı, ±13°~±15° salınımlı 360° üniversal mafsallı. 2 mm'ye kadar koaksiyel sapmayı telafi eder, yanal kuvveti ortadan kaldırır ve silindir contalarını korur. 16-125mm deliklere uygun M6×1.0-M27×2 dişler, rulman çeliği / kendinden yağlamalı bakır / 304 paslanmaz seçenekleri. AirTAC F-U ve SMC PHS değiştirilebilir. Yüksek hızlı, eksantrik ve çok açılı yük mekanizmaları için idealdir.

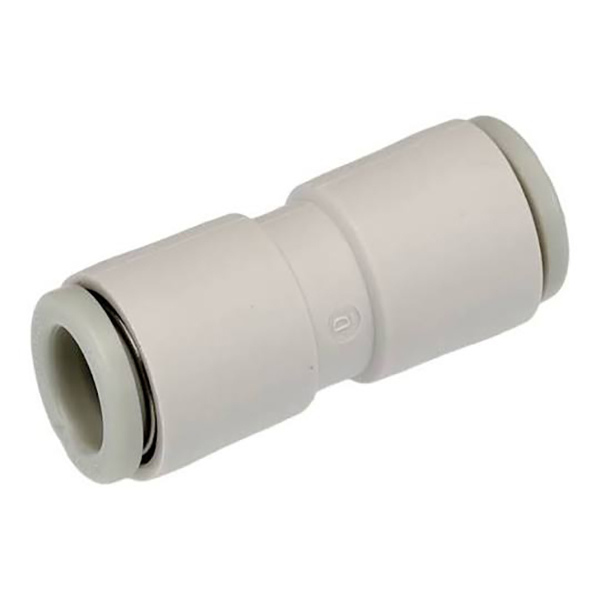

SOLH KQ2H tek dokunuşla düz itmeli bağlantı parçası, SMC KQ2H için doğrudan değiştirme. POM gövde, nikel kaplı pirinç dişli, NBR conta. 1,0MPa'ya kadar basınçlı hava ve -95kPa'ya kadar vakum için çalışır. Φ2-Φ16 PU/PA tüpleri, metrik M ve R konik dişleri, eşit çaplı ve azaltıcı konfigürasyonları kapsar. Vakum jeneratörleri, mikro silindirler ve kapalı otomasyon pnömatik boruları için idealdir.

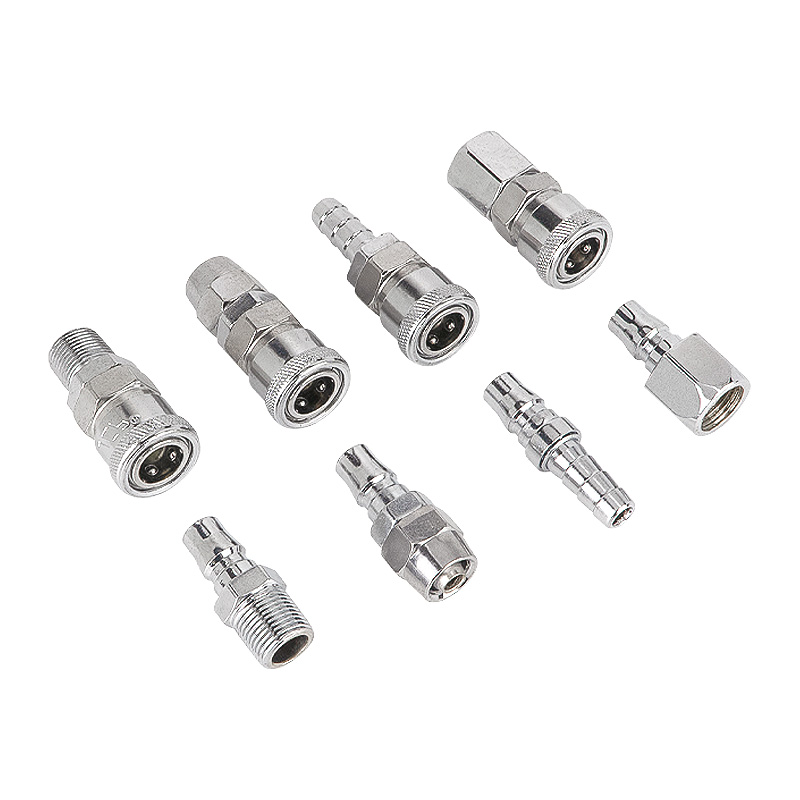

SOLH C tipi kendinden kilitlemeli pnömatik çabuk bağlantı elemanı, tek elle çalıştırma için çelik bilyeli kendinden kilitlemeli tasarım. NBR sızdırmazlık, çalışma basıncı 0-1.0MPa. Nikel kaplamalı çelik / plastik seçenekleri. Φ4×6~Φ8×12 PU boru ve G1/4, G3/8, G1/2 dişliler için PP10~PP40, PF/PH/SP/SM serisi. Çapraz marka SMC ve AirTAC ile değiştirilebilir. Hava kompresörleri, hava araçları ve vakum jeneratörü pnömatik hatlarında yaygın olarak kullanılır.
