Richge Technology temel olarak alçak gerilim şalt aksesuarları, yüksek gerilim şalt sistemi bileşenleri ve iç/dış devre kesici serilerinin üretimine odaklanmaktadır. Aşağıda referans amacıyla SF6 devre kesicilere profesyonel bir giriş sağlanmaktadır.
SF6 devre kesici, güç sistemlerinin iletim ve dağıtım alanlarında yaygın olarak kullanılan, yalıtım ve ark söndürme ortamı olarak kükürt heksaflorür (SF6) gazını kullanan yüksek voltajlı bir devre kesicidir.
• Mükemmel yalıtım performansı: SF6 gazının yalıtım gücü havanınkinden 2,5-3 kat daha fazladır ve bu da ekipman hacmini önemli ölçüde azaltabilir.
• Üstün ark söndürme kapasitesi: Yüksek ark kolonu iletkenliği, kısa ark süresi (2-2,5 döngü) ve büyük kesme kapasitesi (80kA'ya kadar).
• Yangın riski yoktur: SF6 gazı yanıcı değildir ve yüksek güvenliklidir.
• Uzun servis ömrü: Uzun bakım döngüsü ve azaltılmış bakım sıklığı ile elektrik ömrü 25 yıldan fazla olabilir.
1. Açılma sırasında, hareketli ve statik kontaklar ayrılarak bir ark oluşturur, bu da SF6 gazının yüksek sıcaklıkta S, F atomlarına ve pozitif/negatif iyonlara ayrışmasına neden olur.
2. SF6 gaz molekülleri serbest elektronları yakalayarak negatif iyonlar oluşturur, ark kolonunun iletkenliğini azaltır ve ark sönmesini hızlandırır.
3. Ark söndükten sonra gaz orijinal yalıtım durumuna geri döner.
Gaz Dolaşımı:Basınçlı gaz tipi veya kendi kendine enerji tipi prensibini benimseyen gaz akışı, arkı hızlı bir şekilde söndürmek ve yalıtımı yeniden sağlamak için piston veya ark enerjisi aracılığıyla üretilir.
| Bileşen |
İşlev |
Özellik |
| Ark Söndürme Odası |
Arkın üretildiği ve söndürüldüğü yer |
İçinde nozul ve basınç cihazı ile donatılmıştır |
| Yalıtım Desteği |
Destek ve yalıtım |
Porselen kolon tipi veya kompozit izolasyon malzemesi |
| Çalışma Mekanizması |
Açma ve kapama işlemlerini kontrol etme |
Yay enerji depolamalı, hidrolik veya sabit mıknatıslı mekanizma |
| SF6 Gaz Sistemi |
SF6 gazını saklayın ve izleyin |
Yoğunluk rölesi, basınç göstergesi, valf dahil |
| İletken Devre |
Devreyi bağlayın |
Kontaklar, kontak parmakları ve iletkenlerden oluşur |
| Kabuk |
Dahili bileşenleri ve toprağı koruyun |
Metal veya izolasyon malzemesinden yapılmış |

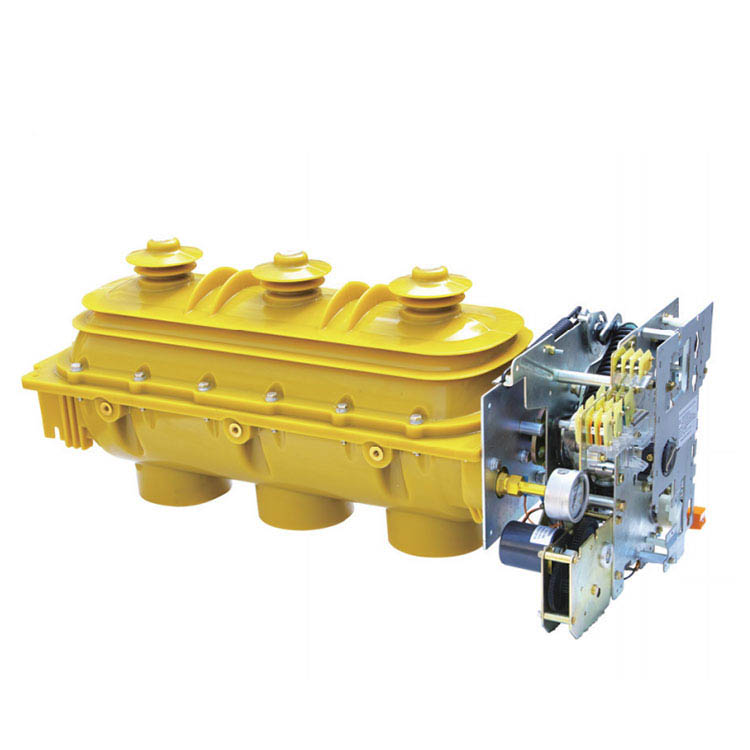

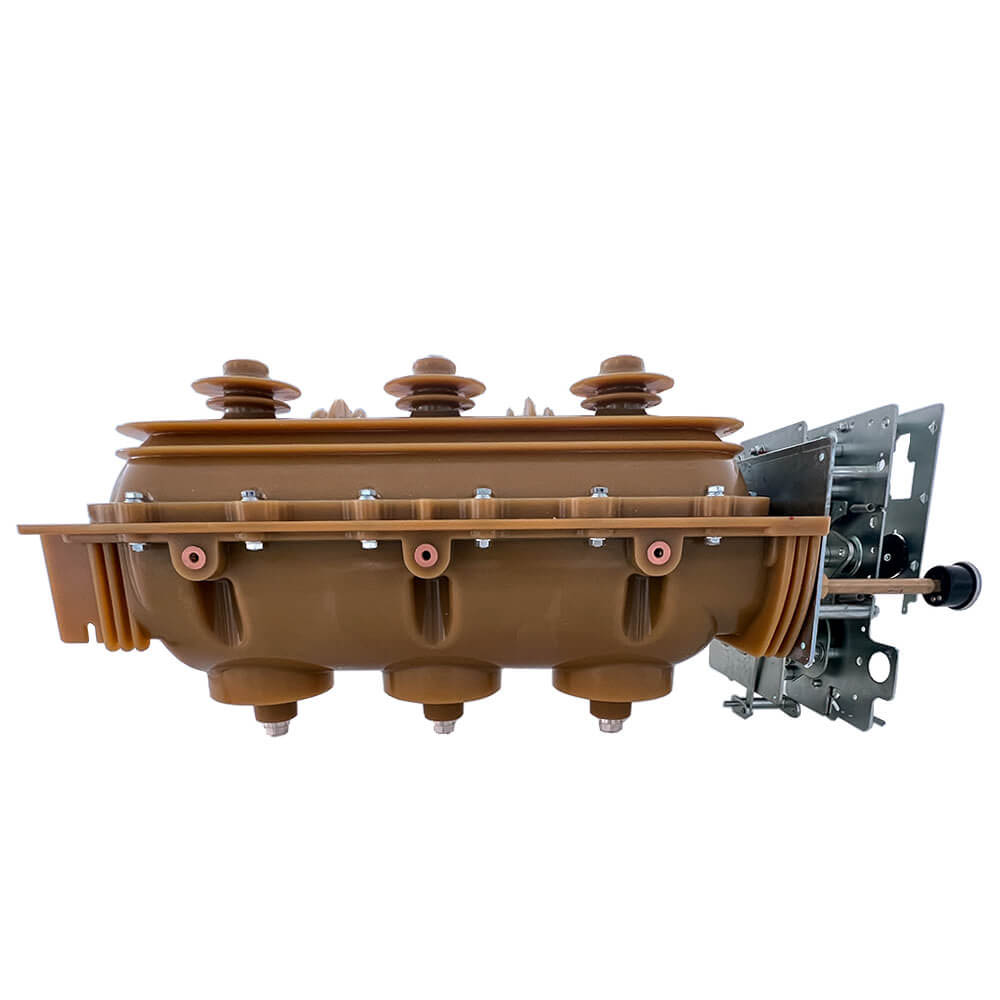

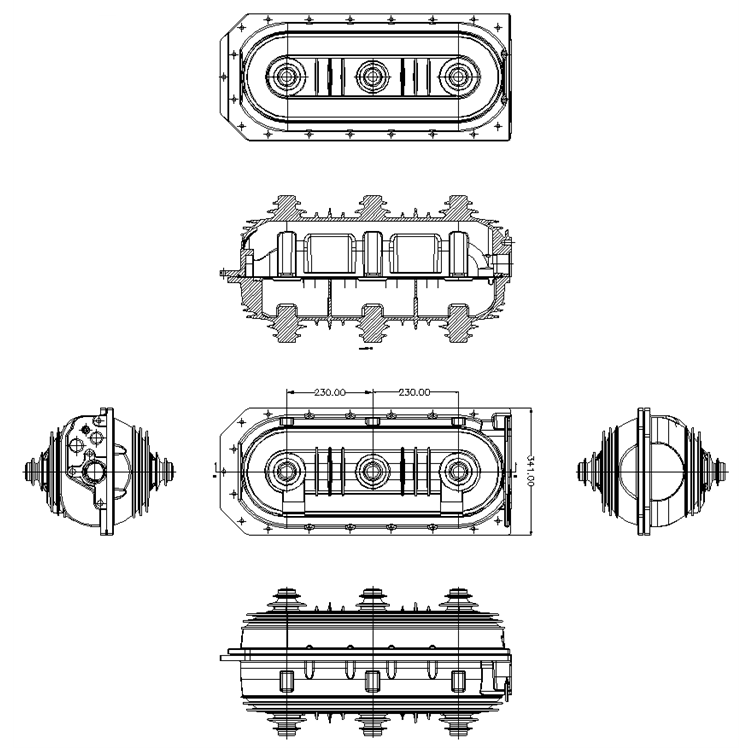

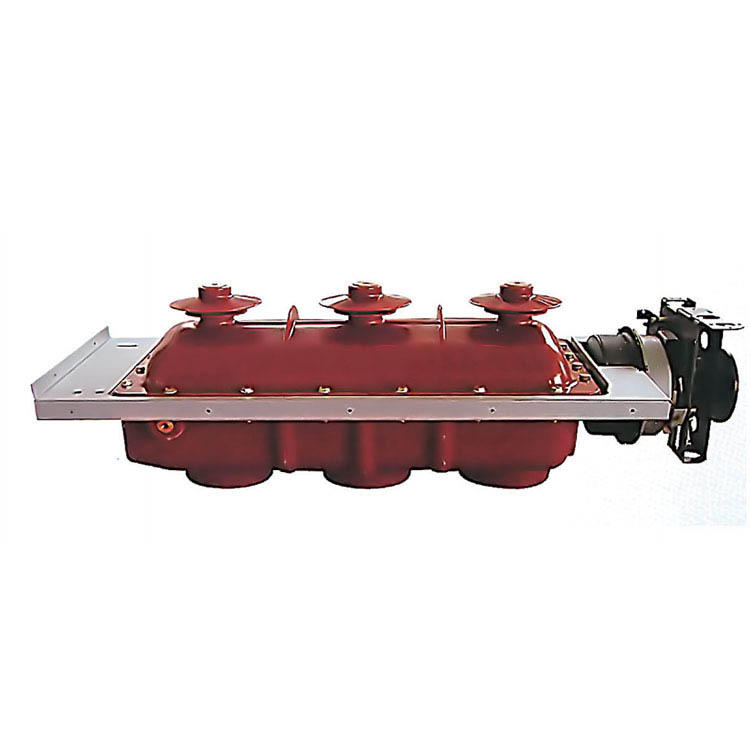

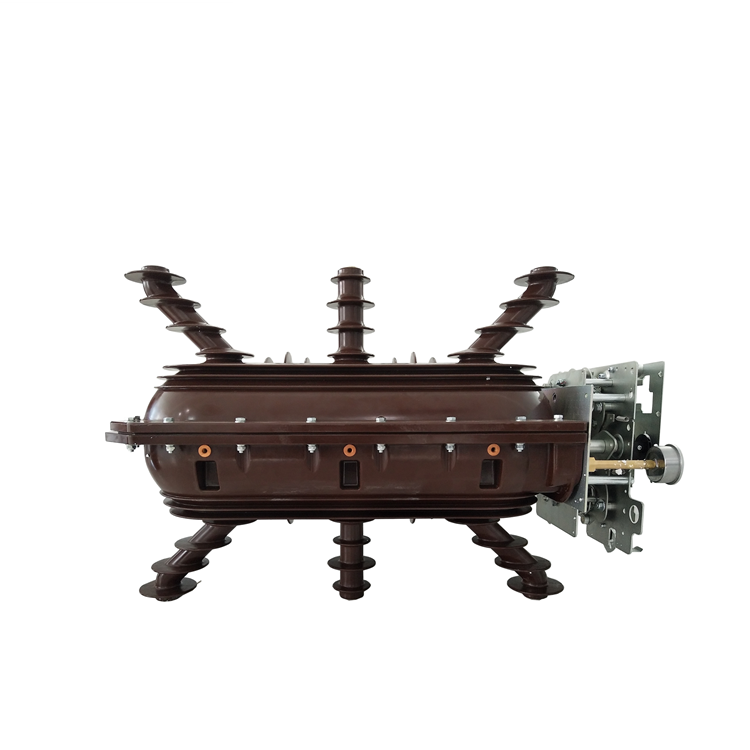

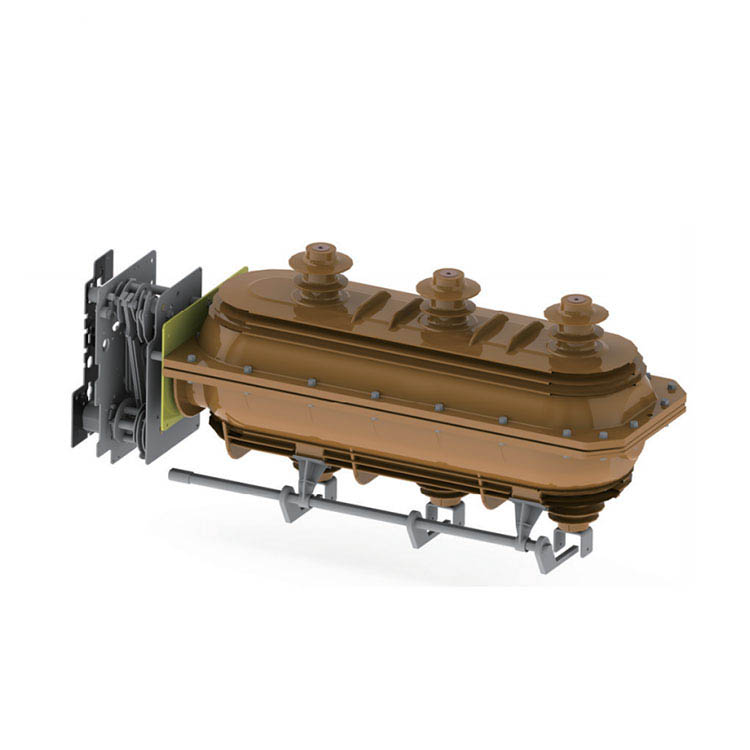

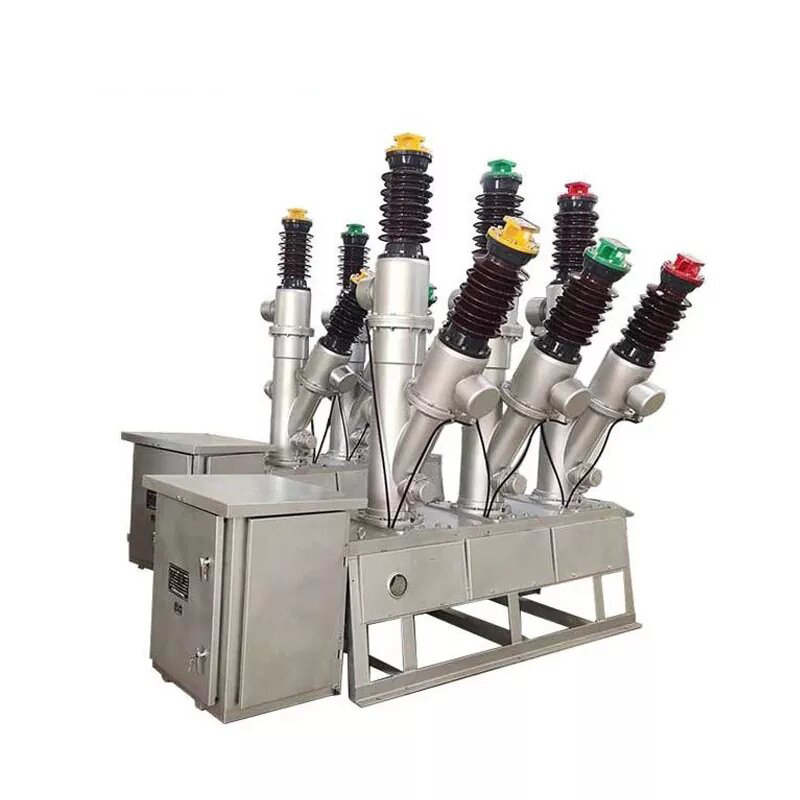

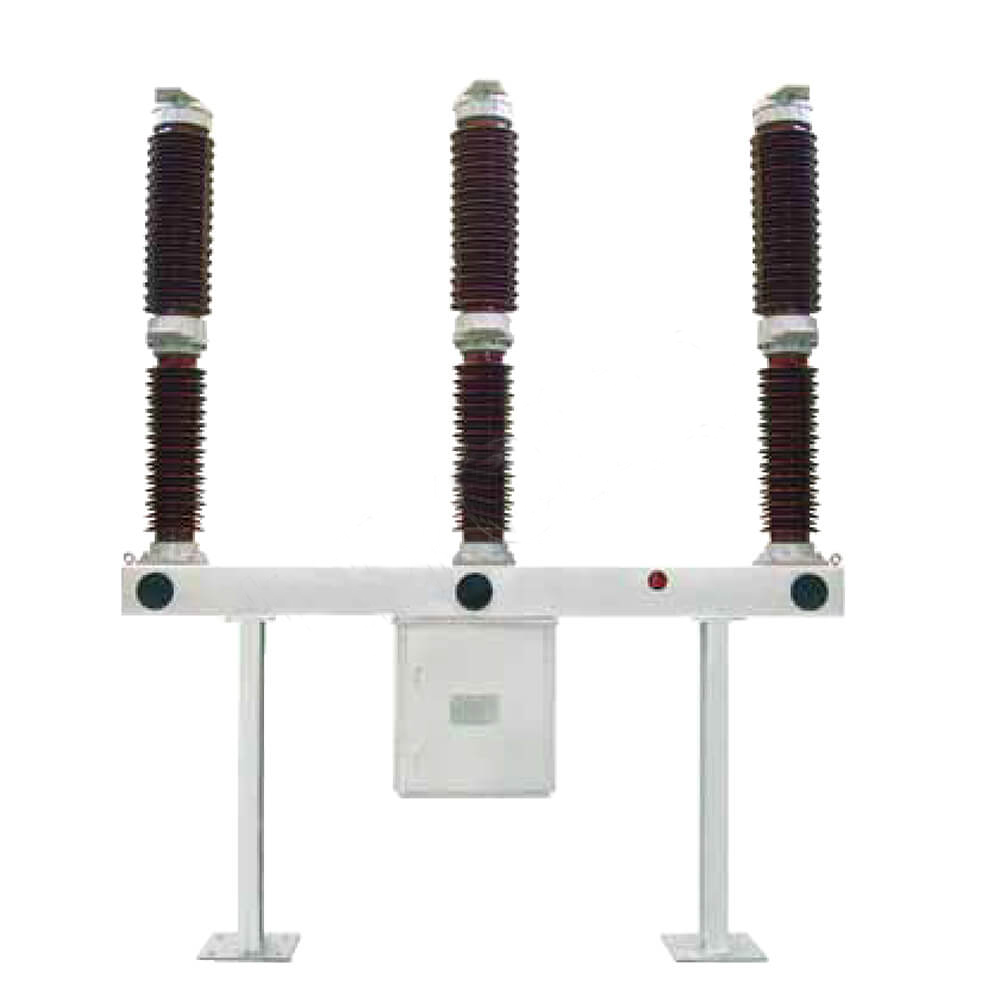

• Porselen kolon tipi: Trifaze bağımsız, geniş hacimli, dış mekanlara uygun (FA4-550 tipi gibi)
• Tank tipi (yer tankı tipi): Üç fazlı ortak tank, kompakt yapı, iyi sismik performans, kolay bakım
• GIS kombine elektrik ekipmanındaki devre kesici: Yalıtılmış bir kabuk içinde ayırıcı, topraklama anahtarı vb. ile entegre edilmiştir
• Tek basınçlı tip: Ark söndürme odasında yalnızca tek basınç, basit yapı, yaygın olarak kullanılır
• Çift basınçlı tip: Yüksek ve alçak basınçlı hava odalarıyla, daha iyi ark söndürme performansı ancak karmaşık yapı
| Parametre |
Tipik Aralık |
Tanım |
| Nominal Gerilim |
72.5kV~1100kV |
Standart sınıflar arasında 126kV, 252kV, 550kV, 800kV bulunur |
| Nominal Akım |
1250A~5000A |
Uygulama senaryolarına göre seçilir |
| Nominal Kısa Devre Kesme Akımı |
31.5ka ~ 63 |
Kısa devre arıza kesme kapasitesini belirler |
| Nominal Kısa Devre Akımı |
80kA~160kA |
Kısa devre akımı yapma kapasitesini yansıtır |
| SF6 Gaz Basıncı |
0,4MPa~0,7MPa (gösterge basıncı) |
Model ve ortam sıcaklığına göre değişiklikler |
| Açılış ve Kapanış Saati |
20ms~60ms |
Sistem kararlılığını doğrudan etkiler |
| Servis Ömrü |
≥30 yıl |
Mekanik ömür binlerce operasyona ulaşabilir |
1. Mükemmel kesme performansı: Arkları hızlı bir şekilde söndürebilir, aşırı gerilime neden olmaz ve ekipmanı ve hatları koruyabilir
2. Yüksek güvenilirlik: Yalıtımlı yapı, çeşitli zorlu iklim koşullarına uygun, dış ortamın etkisini azaltır
3. Düşük gürültü: Çalışma gürültüsü 85dB'den azdır, çalışma ortamını iyileştirir
4. Küçük taban alanı: Kompakt yapı, özellikle kentsel trafo merkezleri ve alanı kısıtlı yerler için uygundur
5. Yüksek zeka seviyesi: İzleme sistemini gerçek zamanlı olarak gaz yoğunluğunu, sıcaklığı ve çalışma durumunu izlemek için entegre edebilir
• Güç iletim sistemi: 500kV ve üzeri ultra yüksek gerilim iletim hatlarının korunması ve kontrolü
• Trafo Merkezi: Ana trafo ve baraların koruma ekipmanı olarak kullanılır
• Endüstriyel enerji şebekesi: Büyük fabrikalar, madenler vb. yerlerdeki kendi kendine yeten elektrik santralleri için yüksek voltajlı enerji dağıtımı.
• Yeni enerji şebekesi bağlantısı: Rüzgar santralleri ve fotovoltaik enerji santrallerindeki hidrofor istasyonları için koruma ekipmanı
• Kentsel enerji şebekesi: Kompakt GIS şalt sisteminin temel bileşeni
• Ekipman stabilitesini sağlamak için seviye hatası <1 mm/m
• Mükemmel topraklama sistemi, topraklama direnci <0,5Ω
• Montaj öncesi gaz kaçağı tespiti, yıllık kaçak oranı <‰1 olmalıdır
• 133Pa'nın altına kadar tahliye edin ve 2 saatten fazla tutun, ardından sızıntı olmadığını teyit ettikten sonra nitelikli SF6 gazıyla doldurun
• Gaz dolum basıncı ürün kılavuzu gerekliliklerine sıkı sıkıya uygundur, hata ±0,02MPa dahilinde kontrol edilir
• Açılış ve kapanış zamanı ve senkronizasyon ayarı teknik gereksinimleri karşılar
• Çalıştırma mekanizması sıkışmadan esnektir
• Yardımcı anahtar, normal sinyal geri beslemesiyle doğru şekilde anahtarlanır
Düzenli denetim öğeleri:
Döngü
Muayene Öğesi
Standart
Günlük
SF6 gazı basıncı ve yoğunluğu
Normal aralıkta belirgin bir düşüş yok
Aylık
Görünüm kontrolü ve bağlantı parçaları
Deformasyon yok, akıntı izi yok, gevşeklik yok
Üç ayda bir
Çalıştırma mekanizmasının yağlanması ve conta muayenesi
Esnek çalışma, sızıntı yok
Yıllık
SF6 gaz nemi algılama
Su içeriği <150ppm (20°C)
3-5 yıl
Mekanik karakteristik testi ve izolasyon direnci ölçümü
Fabrika standartlarını karşılayın
Revizyon döngüsü
10-15 yıl veya kümülatif kesme akımı 4000kA'ya ulaşır
Eskiyen parçaları değiştirin ve kapsamlı inceleme yapın
Özel bakım:
• Gaz ikmali: Basınç alarm değerine düştüğünde (genellikle nominal basınçtan 0,05MPa daha düşük), gazı zamanında ikmal edin
• Gaz değişimi: Şiddetli arıza akımını kestikten sonra gaz kalitesini kontrol edin ve gerekiyorsa değiştirin
• Yoğunluk rölesi kalibrasyonu: Her 2-3 yılda bir kalibrasyon gerçekleştirin
• Saf SF6 toksik değildir ancak ark ayrışma ürünleri (SO2, HF gibi) toksiktir, dolayısıyla bakım sırasında havalandırma gereklidir
• Gazın cilt ve solunum yolu ile temasından kaçının, gerekirse koruyucu ekipman kullanın.
• Bakım öncesinde öncelikle elektriği kesmeli, elektriğin olmadığını ve topraklandığını doğrulamalı
• SF6 gazını serbest bırakmadan önce basıncı sıfır gösterge basıncına düşürün
• Ekipman açıldıktan sonra dahili gazın tükendiğinden emin olmak için 15 dakikadan fazla cebri havalandırma
• SF6 güçlü bir sera gazıdır (GWP değeri 23900), dolayısıyla emisyonlar sıkı bir şekilde kontrol edilmelidir
• Atık gaz geri dönüştürülmeli, arıtılmalı ve doğrudan atmosfere atılmamalıdır.
Mükemmel izolasyon ve ark söndürme performansıyla SF6 devre kesici, özellikle büyük kapasiteli, yüksek voltaj seviyeli güç iletimi ve dağıtım senaryolarına uygun olarak modern güç sistemlerinde yüksek voltajlı anahtarlama donanımının ana tercihi haline geldi.
