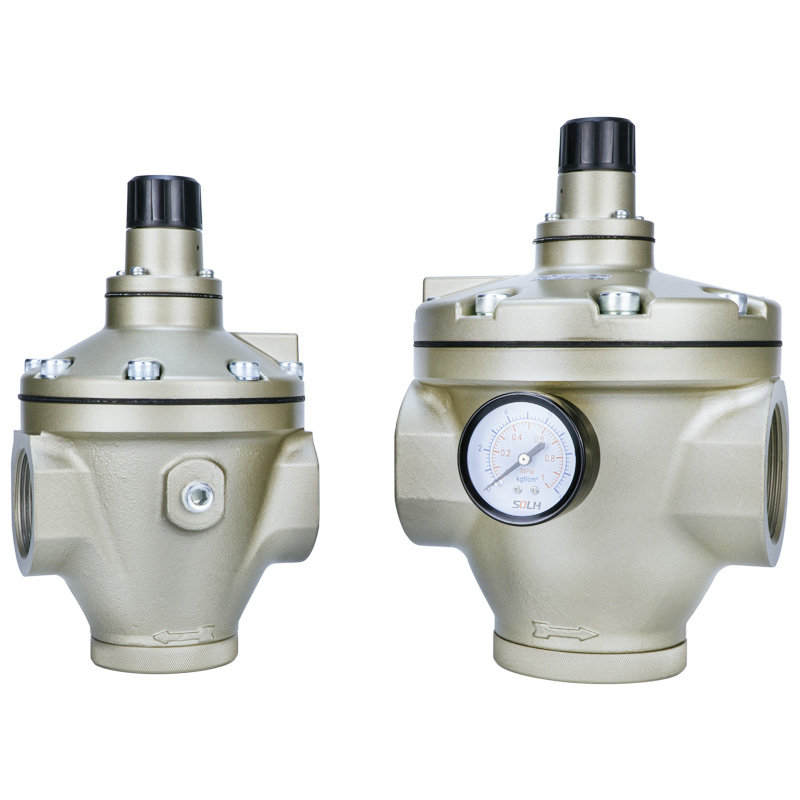

AR Serisi Pilot Kumandalı Basınç Regülatörü (Richge Technology'den SOLH)

Marka:Richge Technology'den SOLH (睿其格科技)

Ürün Konumlandırma

     SOLH AR pilotla çalıştırılan regülatörler AR425/435/625/635/825/835/925/935 tam modellerini kapsar. Dahili pilot tahliye yapısını benimseyen bu seri, orta-yüksek basınç, büyük akış, uzun mesafe ve yüksek hassasiyetli ana hava boru hatlarını hedefler. Standart doğrudan etkili regülatörlerle karşılaştırıldığında üstün düzenleme doğruluğu, daha büyük verim ve daha güçlü basınç dalgalanmasını önleme performansı sunar.

Yapı ve Çalışma Prensibi

     Yapı: Sabit sızdırma pilot havasına sahip dahili pilot tahliye tipi

     1. Giriş basınçlı havası ana akış kanalına ve bağımsız pilot kontrol devresine ayrılır.

     2. Pilot hava basıncı, sabit çıkış basıncı için ana makaranın açıklığını ayarlamak üzere diyaframı iter.

     3. Dahili tahliye fonksiyonu, sabit çıkış basıncını korumak için fazla ikincil basıncı otomatik olarak tahliye eder.

     4. Yaklaşık 5 L/dak'lık sabit hava akışı, ultra hızlı yanıt ve olağanüstü düzenleme hassasiyeti sağlar.

Temel Ürün Özellikleri

     1. Büyük akış ve yüksek basınç derecesi

     Maksimum çalışma basıncı 1,5 MPa geçirmez basınçla 1,0 MPa'ya ulaşır. Bağlantı noktası boyutları 1/4" ila 2" arasında değişir ve fabrika ana ana hatlarına ve merkezi hava besleme sistemlerine mükemmel uyum sağlar.

     2. Ultra yüksek düzenleme hassasiyeti

     Histerezis ≤0,02 MPa ve tekrarlanabilirlik ≤0,01 MPa. Çıkış basıncı, giriş basıncındaki keskin değişiklikler veya ani akış dalgalanması durumunda bile sabit kalır.

     3. Aynı gövdede çift basınç aralığı

     3.1 Son Ek 25 modeli: Genel yüksek basınçlı endüstriyel uygulamalar için 0,05–0,83 MPa

     3.2 Son Ek 35 modeli: Düşük basınçlı hassas kontrol senaryoları için 0,02–0,20 MPa

     4.Entegre otomatik aşırı basınç tahliyesi

     Ekstra harici tahliye vanasına gerek yoktur. Yerleşik tahliye yapısı, basınç çıkışını stabilize eder ve aşağı yöndeki pnömatik bileşenler üzerindeki basınç etkisini önler.

     5. Kararlı, bakım dostu yapı

     Çalışma sıcaklığı -5°C ile +60°C arasında değişir. Döküm alüminyum alaşımlı gövde, yağlama gerektirmeden çalışmayı ve isteğe bağlı montaj yönünü destekler.

Modl ve Spesifikasyon Tablosu

Genel Teknik Parametreler

     1. Uygulanabilir ortam: Kuru veya yağlanmış basınçlı hava

     2. Maksimum giriş basıncı: 1,0 MPa

     3. Sabit boşaltma tüketimi: Yaklaşık. 5 L/dak (ANR)

     4. Standart ölçü portu: 1/4" dişli

     5. Yapı tipi: Dahili pilot, sabit kanamalı kabartma tasarımı

Tipik Uygulamalar

     1. Fabrika ana hava boru hatları ve merkezi hava besleme istasyonları

     2. Büyük çaplı silindirler, hava motorları, hava üfleme ve kurutma cihazlarıyla donatılmış geniş akışlı ekipman

     3. Hassas pnömatik kontrol: test cihazları, konumlandırma ekipmanı, gerilim kontrolü ve hidrolik presler

     4. Şiddetli basınç dalgalanması olan ve uzun mesafe hava iletimi olan boru hatları

     5.Yüksek basınçlı hava tanklarından orta basınçlı üretim ekipmanlarına kadar iki kademeli basınç düşürme sistemleri

Temel Özet

     AR pilot serisi, dahili tahliye pilot yapısını, büyük akış kapasitesini, yüksek hassasiyeti, çift seçilebilir basınç aralığını ve sabit otomatik boşaltma fonksiyonunu birleştirir. Ana hava kanalları, yüksek akışlı ekipmanlar ve yüksek hassasiyetli yüksek basınçlı pnömatik devreler için en uygun basınç düzenleme çözümü olarak hizmet eder.

Seçim Karşılaştırması: Doğrudan AR / Pilot AR / VEX1

     1. Doğrudan etkili AR (AR20~60): Küçük akış, ekonomik maliyet, küçük branşman devreleri için standart düzenleme doğruluğu

     2. Pilot AR (AR425~935): Orta-büyük akış, yüksek hassasiyet, fabrika ana hava boru hatlarına özel

     3. VEX1 Serisi: Ultra geniş verim, 3 portlu egzoz tasarımı, çok kademeli basınç ayarı ve ultra hızlı tahliye performansı
