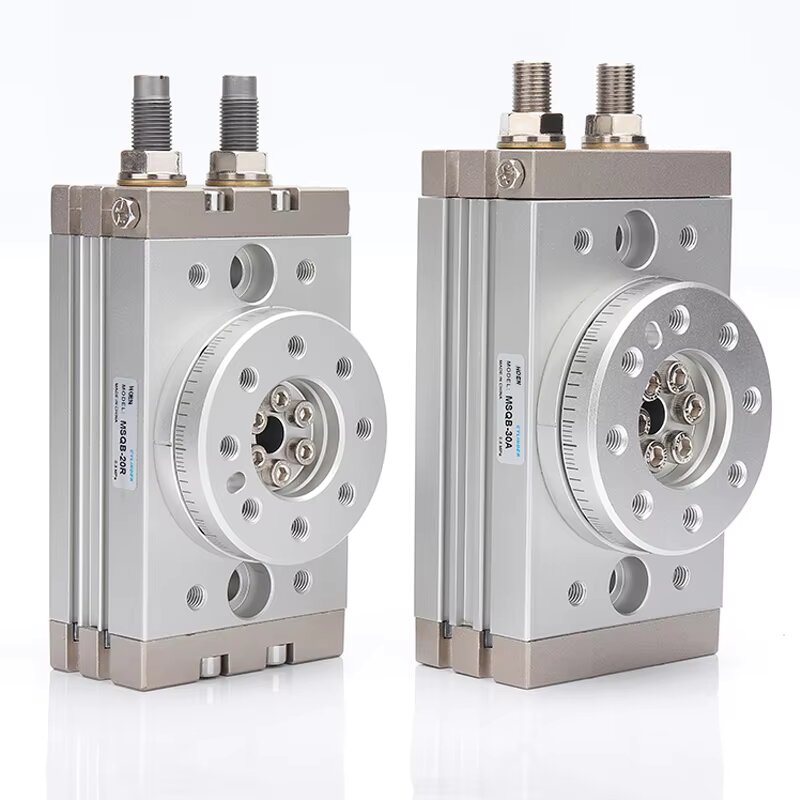

HRQ Serisi Kremayer ve Pinyonlu Döner Aktüatör

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH HRQ döner silindir, ultra yumuşak dönüş, çift çıkışlı itme gücü ve yüksek tekrarlı konumlandırma doğruluğu sunan simetrik çift pistonlu kremayer ve pinyon iletim yapısını benimser. Dönme açısı 0~190° arasında sürekli olarak ayarlanabilir, tüm otomatik üretim ekipmanlarındaki döner indeksleme, iş parçası sıkıştırma, çevirme ve ayırma istasyonları için yaygın olarak kullanılır.

Seri Hızlı Seçim Tablosu

Evrensel Çekirdek Teknik Özellikler Tablosu

Çıkış Torku ve İzin Verilen Yük Verileri

  1. Teorik Çıkış Torku (0,5MPa Besleme Havası, Birim: N·m)

  2. İzin Verilen Maksimum Yük Referans Tablosu

Yük Güvenliği Seçimi İpucu

     -- Gerçek çalışma yükü, deformasyonu ve erken arızayı önlemek için aşağıdaki güvenlik formülünü karşılamalıdır:

     -- Gerçek Eksenel Yük / Maksimum Eksenel Yük + Gerçek Radyal Yük / Maksimum Radyal Yük + Gerçek Bükülme Momenti / Maksimum Bükme Momenti ≤ 15.

Yapısal Tasarım Avantajları

  1. Simetrik Kremayer ve Pinyon Tahrik

     -- Dengeli çift piston, tek kanatlı döner silindirlerle karşılaştırıldığında çift çıkış torku, sallanmadan kararlı dönüş, mükemmel konumlandırma doğruluğu ve üstün ağır yük taşıma kapasitesi sunar.

  2. Çok Yönlü Montaj Tabanı

     -- HRQ10~HRQ200: her iki yan yüze dağıtılmış dişli montaj delikleri;

     -- Micro HRQ2/3/7: alt düzlemdeki montaj delikleri; Kompakt ekipman çerçeveleri için esnek yerleşim.

  3. Merkezi İçi Boş Delik

     -- Döner tabla yüzeyindeki içi boş tasarım, hava borularının ve sensör kablolarının merkezden geçmesine, dış hat girişimi olmadan düzgün iç boru düzenine olanak tanır.

  4. İki İsteğe Bağlı Tampon Çözümü

     -- Mekanik limit vidalı tampon: Düşük maliyetli, hafif yük ve düşük hızda aralıklı çalışmaya uygun

     -- Hidrolik amortisör (-A son eki): Vidalı tampondan 3~5 kat daha yüksek enerji emme kapasitesi, yüksek hızlı ağır yük duruşunda darbe titreşimini etkili bir şekilde bastırır, hassas konumlandırma tekrarlanabilirliğini garanti eder

  5. Evrensel Manyetik Anahtar Uyumluluğu

     -- PLC kontrol sistemine yerinde döner sinyal geri bildirimi için D-M9BV, D-A93 ve diğer genel manyetik dilli anahtarlarla uyumlu, silindir gövdesinin her iki yanında standart önceden işlenmiş sensör olukları.

Tam Model Adlandırma Kuralı

  1. Temel Model Örneği: HRQ30-A

     -- HRQ: Döner kremayer ve pinyon silindir serisi kodu

     -- 30: Sabit tork ve yük parametrelerine karşılık gelen çerçeve boyutu kodu

     -- -A: Yerleşik hidrolik amortisörün son eki; son ek yok = mekanik limit vidalı tampon

  2. Genişletilmiş Son Ek Tanımı

     -- -S: Korozyon önleyici nemli ortamlar için paslanmaz çelik uç kapağı

     -- Diş seçenekleri: PT konik diş, G paralel diş, NPT Amerikan standart diş

Adım Adım Seçim Kılavuzu ve Tipik Uygulamalar

  1. Seçim Önceliği Kuralları

     -- Yüksek hız, ağır iş parçası yükü, yüksek hassasiyetli durdurma konumlandırması → HRQ□-A hidrolik tampon modeli

     -- Hafif yük, düşük çevrim hızı, sıkı maliyet kontrolü → Standart HRQ vidalı tampon versiyonu

     -- Nemli / hafif aşındırıcı atölye ortamı → HRQ□-A(S) paslanmaz çelik uç kapağı modeli

     -- Yük eşleştirme önceliği: Üç temel göstergeyi aynı anda doğrulayın - çıkış torku, bükülme momenti, izin verilen radyal ve eksenel yük

  2. Tipik Endüstriyel Uygulama Senaryoları

     -- Hassas otomatik montaj: Döner parça montajı, vida sıkma istasyonları

     -- Malzeme sınıflandırma lojistiği: 90°/180° iş parçası çevirme, konveyör yönü değiştirme

     -- Pnömatik sıkma tertibatları: Döner jig sıkma ve devir mekanizması

     -- Paketleme makineleri: Şişe döndürme, otomatik etiket yapıştırma döner istasyonları

Performans Karşılaştırması: HRQ Kremayer-Pinyon VS Kanatlı Tip Döner Silindir

Bir Cümle Özeti

     SOLH HRQ çift pistonlu kremayer ve pinyon döner silindir, paslanmaz çelik korozyona dayanıklı versiyon, çok yönlü montaj ve merkezi içi boş masa tasarımı ile mekanik vida / hidrolik tampon isteğe bağlı varyantlar sunar ve otomatik montaj, paketleme ve malzeme ayırma üretim hatları için kararlı, yüksek torklu, ağır hizmet tipi döner konumlandırma sağlar.
