U Tipi Rot Ucu Yatağı Balık Gözü Bağlantısı

U Tipi Çubuk Ucu Yatağı Balık Gözü Bağlantısı | Silindir Mili Ucu için 360° Üniversal Mafsallı Bağlantı Elemanı

Marka: Richge Technology'den SOLH | Pnömatik Silindir Piston Mili Üniversal Mil Ucu Yatağı

1. Ürüne Genel Bakış

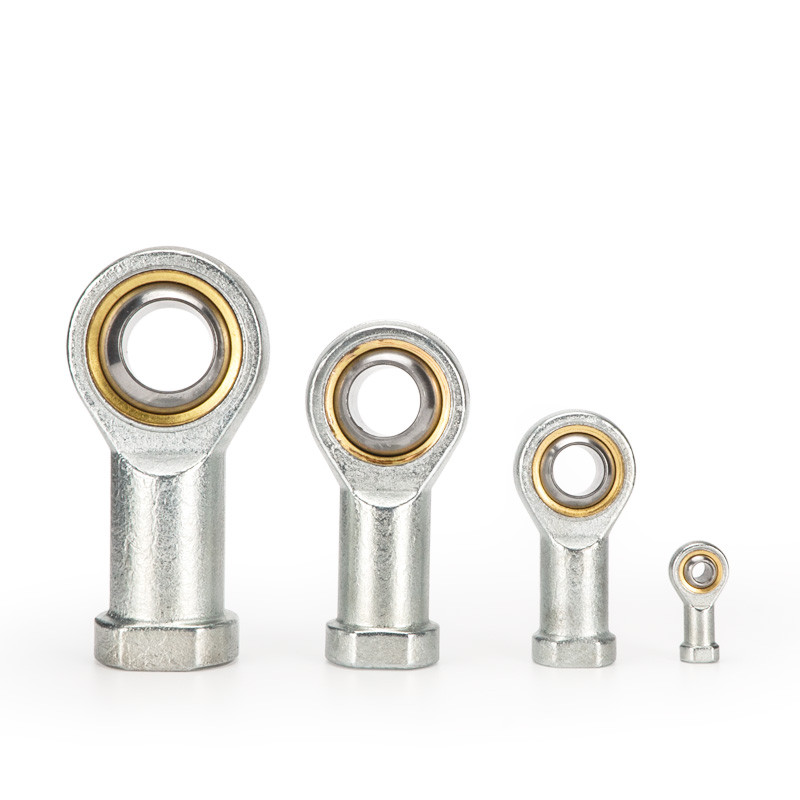

     U son ekine sahip rot ucu küresel rulman olarak da bilinen U tipi balık gözü eklemi, silindir piston çubuğuna monte edilen 360° evrensel mafsallı bir aksesuardır. Yanlış hizalama ve çok yönlü salınım sorunlarını çözer ve yanal kuvveti ortadan kaldırır; SC, MA, MAL ve diğer standart pnömatik silindirlerle uyumludur.

2. Yapı ve Temel İşlevler

     • Yapı: Dişi dişli (piston çubuğunu bağlayın) + küresel bilyalı rulman + dış bilezik, serbest radyal ve açısal salınım.

     • Sallanma Kapasitesi: ±13°~±15° evrensel salınım, çok yöne uyarlanabilir ayarlama için I/Y çatal bağlantı elemanlarının ±5°'sinden çok daha büyüktür.

     • Malzeme Seçenekleri

￮ Standart: Rulman çeliği / karbon çeliği, yüzeyi siyah oksitle veya galvaniz kaplamayla söndürülmüş

￮ Aşınmaya dayanıklı: Bakır alaşımlı burç / kendinden yağlamalı tip

￮ Korozyon önleyici: 304 paslanmaz çelik

     • Temel Faydalar

￮ 2 mm'ye kadar koaksiyel sapmayı ve 15°'ye kadar açısal sapmayı telafi edin

￮ Piston kolundaki bükülme momentini ve yanal kuvveti önleyin, silindir contalarını koruyun

￮ Yüksek hızlı, yüksek frekanslı ve eksantrik yüklü çalışma koşulları için idealdir

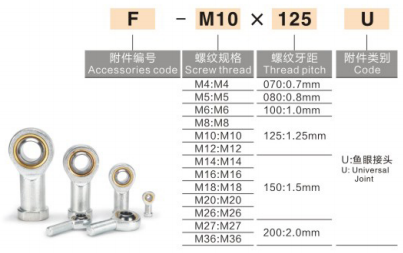

3. Ana Markalar için Model Adlandırma Kuralı

  1) AirTAC (yaygın olarak benimsenmiştir)

     Format: F-M diş × adım U
     Tanım: F = aksesuar; M = iplik spesifikasyonu; U = balık gözü çubuk ucu yatağı

     • 25 mm çaplı silindir için F-M8×1,25U

     • 32 mm çaplı silindir için F-M10×1,25U

     • 40 mm çaplı silindir için F-M12×1,25U

     • 50/63 mm çaplı silindir için F-M16×1,5U

     • 80/100mm çaplı silindir için F-M20×1,5U

  2) SMC PHS Serisi: Format: PHS-iş parçacığı, örnek: PHS-10

  3) Genel yurt içi işaretleme: SI/M12×1,25 (dişi dişli), SA/M12×1,25 (erkek dişli)

4. Ortak Özellikler ve Silindir Çapı Eşleştirme Tablosu

5. Karşılaştırma: U-tipi Balık Gözü ile I/Y Çatal / F Yüzer Bağlantı

  Seçim Kılavuzu: Büyük eksantriklik ve çok yönlü salınım → U tipi; Yanlış hizalama ve yüksek frekanslı eylem → F tipi; Düşük hızlı ağır yük → Y tipi; Çift kulaklı yük braketi → I tipi.

6. Kurulum Yönergeleri

  1. Dişi dişi piston çubuğunun dış dişine vidalayın, anaerobik diş tutucuyu uygulayın ve sıkma torkunu uygun şekilde kontrol edin.

  2. Pim milini yüklemek için dış halka deliğini monte edin. Sıkı eş eksenli hizalama gerekli değildir ve belirli bir dışmerkezliğe izin verilir.

  3. Çalışma basıncı: Standart silindirler için ≤1.0MPa; çalışma sıcaklığı: -20°C ~ +120°C.

  4. Sınırlı kurulum alanında itme-çekme dinamik yüküne ve yüksek frekanslı çalışmaya uygundur. Sürekli saf dönme hareketi için değil.

7. Tipik Uygulama Senaryoları

     • Otomasyon ekipmanı, 3C elektroniği, robot tutucular

     • Yüksek hızlı taşıma, damgalama ve presleme, uzun stroklu mekanizmalar

     • Zayıf eş eksenliliğe, ağır titreşime ve eksantrik yüke sahip ekipmanlar
