I Tipi Silindir Mili Ucu için Tek Çatal Bağlantı

I Tipi Silindir Mili Ucu için Tek Çatal Bağlantı | Pnömatik Silindir I Çatal Konektörü

Marka: Richge Technology'den SOLH | Standart Silindir Piston Mili Ucu Tek Kulaklı Çatal Bağlantı Parçası

1. Ürüne Genel Bakış

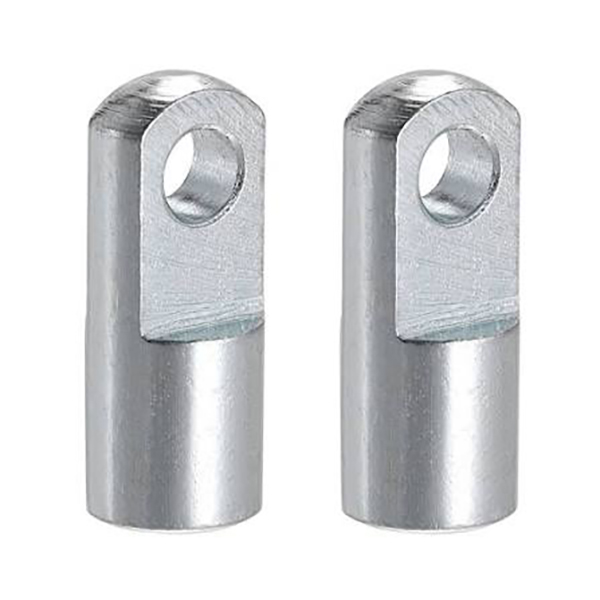

     Silindir piston kolu tek kulaklı / U-çatal konnektör olarak da bilinen I tipi mafsal, silindir piston kolu ile yükler arasındaki menteşeli bağlantı için kullanılır. Bir düzlemde ±5° salınım sağlar. Basit kurulum ve mükemmel çekme ve sıkıştırma direncine sahip olan bu ürün, standart pnömatik silindirler için en yaygın uç bağlantı elemanıdır.

2. Yapı ve Temel Özellikler

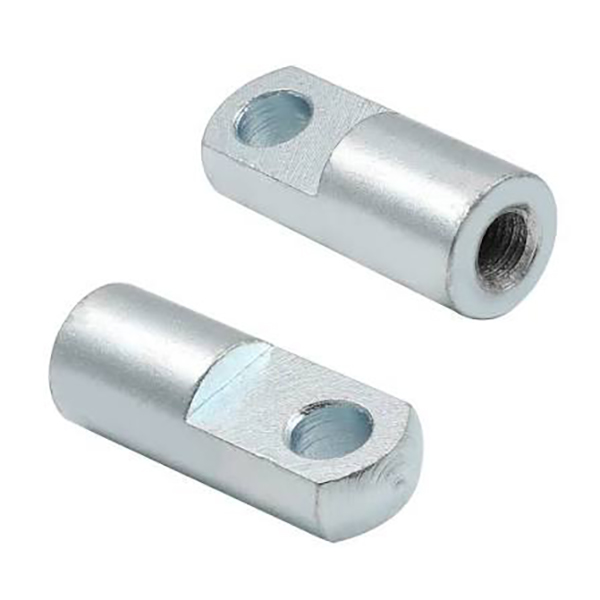

     • Profil: Tek kulak delikli silindirik gövde (U şeklinde açıklık); piston çubuğuna vidalamak için kuyrukta dişi diş.

     • İşlev: Y tipi çatal ve rot ucu yatağına düşük maliyetli mafsallı alternatif; küçük açılı salınım, kurulum sırasındaki hizalama hatalarını telafi eder.

     • Malzeme: Karbon çeliği (karartılmış / nikel kaplı), dökme demir, paslanmaz çelik. Pim deliği, eşleşen pim ve kamalı pim gerektirir.

     • Karşılaştırma Avantajı: Yüzer derzden daha ucuzdur; rot ucu yatağına göre daha yüksek sertlik ve daha büyük yük kapasitesi.

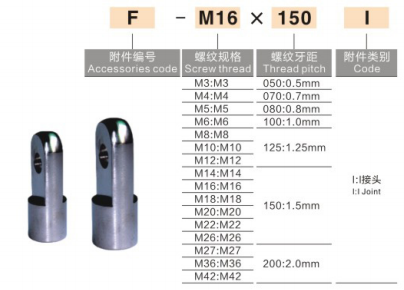

3. Model Adlandırma Kuralı

  1) AirTAC standardı: F-M10×1,25I: F = aksesuar, M10×1,25 = diş özelliği, I = I tipi çatal

  2) SMC standardı (MBB / CA2 / CS1 serisi)

     • I-32: 32 mm çaplı silindir için I tipi çatal

     • CA2-40-I: CA2 serisi, 40mm delik, I tipi bağlantı

  3) Genel yurt içi işaretleme: I-M16×1,5: M16×1,5 dişli, 50/63 mm çaplı silindirler için uygundur

4. Teknik Özellikler ve Silindir Çapı Eşleştirme Tablosu

5. Kurulum Yönergeleri

  1. I tipi çatalın dişi dişini piston çubuğunun dış dişine vidalayın, gevşemeyi önlemek için sıkın. Anaerobik iplik dolabı isteğe bağlıdır.

  2. Yük tarafındaki kulak pabucunu I eklemindeki tek kulak deliğiyle hizalayın, pimi yerleştirin, pimin düşmesini önlemek için her iki uca da çatallı pimler takın.

  3. Uygulama: İtme-çekme yükü, doğrusal kılavuz, çevirme mekanizması. Yüksek hızlı/yüksek frekanslı salınım uygulamaları için önerilmez (rot ucu yatağı tercih edilir).

6. Ortak Değiştirme Modeli Hızlı Başvurusu

     • 32 mm delik: F-M10×1,25I / I-32

     • 40 mm delik: F-M12×1,25I / I-40

     • 50/63 mm delik: F-M16×1,5I / I-50/63

     • 80/100 mm delik: F-M20×1,5I / I-80/100

7. Karşılaştırma: I-tipi, Y-tipi, Rot Ucu Rulmanı ve Yüzer Mafsal
