KQ2H, PU ve PA naylon borularla uyumlu, bas-bağlantı tasarımına sahip standart düz itmeli pnömatik bağlantı elemanıdır. Hem basınçlı hava hem de vakum boru sistemlerine hizmet eder ve ZH, BM, PBM, PBX serisi vakum jeneratörleriyle geniş çapta uyumludur. SOLH'un temel itmeli bağlantı parçası serilerinden biri olarak, ithal edilen SMC KQ2H bağlantı parçalarının yerini doğrudan alabilir.
KQ2H serisi üç ana alt tip içerir:

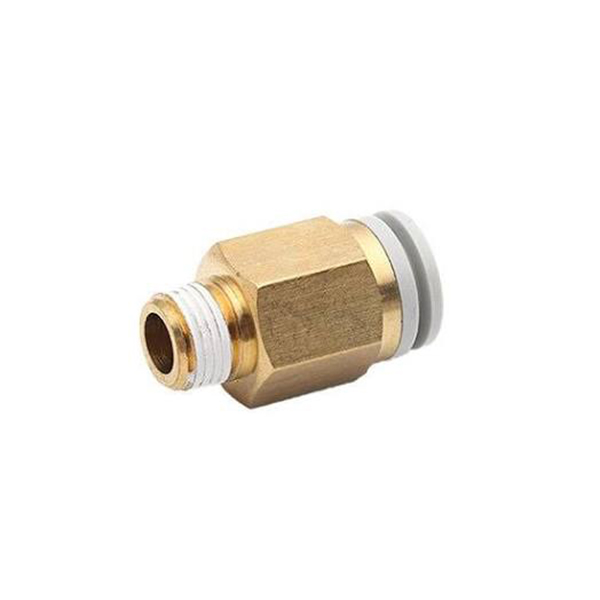

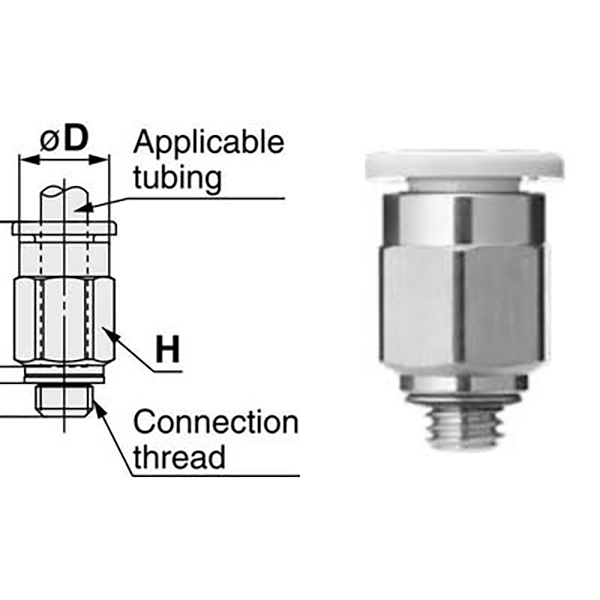

Erkek iplik düz: Bir uç erkek diş (mikro M diş / R konik diş), bir uç boru yerleştirme

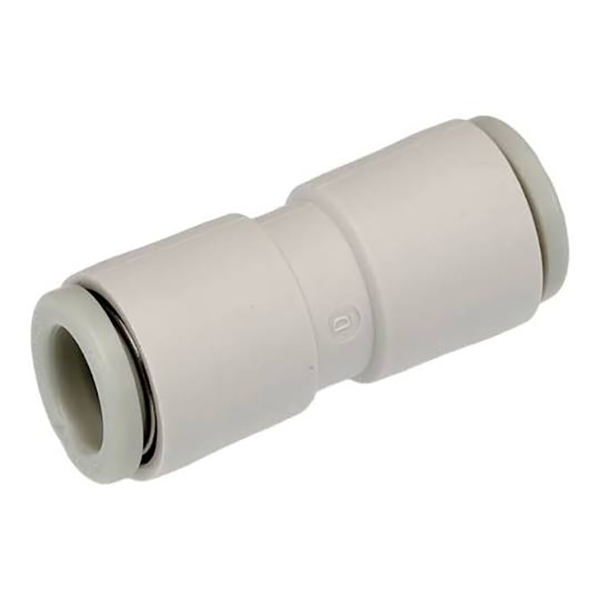

Eşit çaplı düz (-00 son eki): Aynı dış çap boru alın bağlantısı için her iki uç

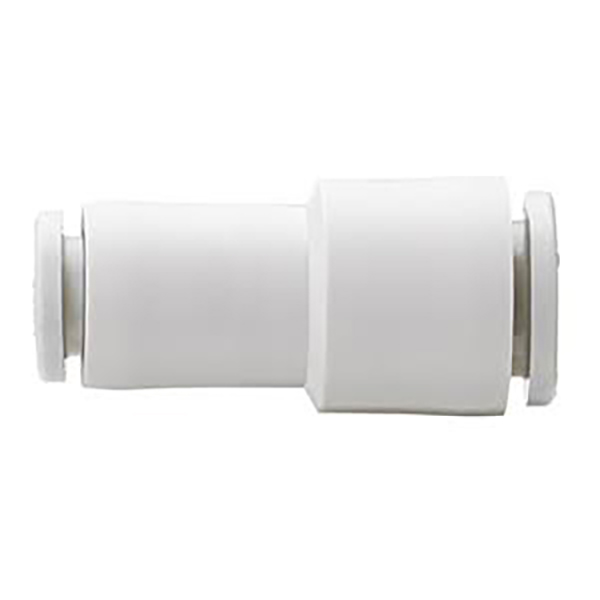

Düz azaltma: Boru boyutu geçişini gerçekleştirmek için farklı boru dış çapları için iki port
Tek elle takma ve sökme: Otomatik kilitleme için boruyu takın; Tamamen standartlaştırılmış boyutlardaki boruyu çıkarmak için mavi serbest bırakma halkasına basın.
• Yaylı çene tek dokunuşla kilitleme yapısı: Tüp otomatik olarak takılır ve kilitlenir. Kolay montaj için tüpü ayırmak üzere serbest bırakma bileziğine basın.
• Malzeme bileşimi: Güçlendirilmiş POM plastik gövde; Paslanmaya karşı koruma ve güvenilir sızdırmazlık için nikel kaplı pirinç dişli uç.
• NBR nitril kauçuk conta Pozitif basınçlı hava ve negatif vakum devreleri için sürekli çalışır.
• Tam boyutlu kapsama: Küçük boru Φ2/3,2/4, normal Φ6/8/10/12 ve büyük boyut Φ16. Vakum jeneratörleri ve mikro silindirler için uygun mikro M dişlerini (M3, M5, M6) ve İngiliz R konik dişlerini (1/8,1/4,3/8,1/2) destekler.
• Kompakt boyut, otomatik makinelerin dar alanlarına kurulum için idealdir.
Örnekler:
KQ2H04-M5: Φ4 tüp için erkek dişli düz bağlantı parçası, M5×0,8 erkek dişli
KQ2H06-01S: Φ6 boru için erkek dişli düz bağlantı parçası, R1/8 erkek konik dişli
KQ2H08-00: Eşit çaplı düz bağlantı parçası, Φ8 boru sistemi için her iki port
KQ2H06-08: Düz bağlantının azaltılması, bir tarafta Φ6, diğer tarafta Φ8
|
Kod Segmenti |
Tanım |
|
KQ2H |
Seri kodu: düz geçmeli bağlantı |
|
02/23/04/06/08/10/12/16 |
Tüp dış çapı ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrik mikro erkek diş: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R erkek konik diş: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Eşit çaplı düz, her iki uçta da aynı boru boyutu |
|
Çift haneli örn. 06-08 |
Düzleştirme: ön boru çapı → arka boru çapı |
|
Öğe |
Parametre |
|
Uygulanabilir Ortam |
Basınçlı hava, vakum negatif basıncı |
|
Çalışma Basıncı |
0~1.0MPa; Maksimum vakum: -95kPa |
|
Çalışma Sıcaklığı |
-5°C ~ +60°C |
|
Gövde Malzemesi |
Güçlendirilmiş POM; Konu: Nikel kaplamalı pirinç |
|
Mühür Malzemesi |
NBR Nitril Kauçuk |
|
Uyumlu Borular |
PU tüp, PA naylon tüp |
|
Çalıştırma Yöntemi |
Kilitlemek için takın; tüpü çıkarmak için serbest bırakma halkasına basın |
5.1 Metrik Mikro Dişli Erkek Diş
|
Modeliiii |
İplik |
Tüp ΦD |
|
KQ2H02-M3G |
M3 × 0,5 |
Φ2 |
|
KQ2H02-M5 |
M5 × 0,8 |
Φ2 |
|
KQ2H23-M3G |
M3 × 0,5 |
Φ3,2 |
|
KQ2H23-M5 |
M5 × 0,8 |
Φ3,2 |
|
KQ2H04-M3G |
M3 × 0,5 |
Φ4 |
|
KQ2H04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2H04-M6 |
M6 × 1,0 |
Φ4 |
|
KQ2H06-M5 |
M5 × 0,8 |
Φ6 |
|
KQ2H06-M6 |
M6 × 1,0 |
Φ6 |

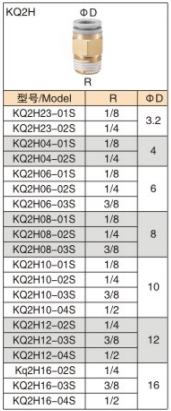

5.2 Emperyal R Konik Dişli Erkek Diş
|
Modeliiii |
İplik |
Tüp ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3,2 |
|
KQ2H23-02S |
R1/4 |
Φ3,2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Eşit Çaplı Düz -00 Serisi
|
Modeliiii |
Tüp ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3,2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Düz Serilerin Azaltılması
|
Modeliiii |
Tüp ① |
Tüp ② |
|
KQ2H02-23 |
Φ2 |
Φ3,2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3,2 |
Φ4 |
|
KQ2H23-06 |
Φ3,2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•ZH / BM / PBM / PBX vakum jeneratörleri için hava besleme ve adsorpsiyon borularının eşleştirilmesi
• Otomasyon ekipmanlarındaki mikro silindirler ve solenoid valfler için borular, kapalı alanlara kurulum
• Ana hava hattı branşmanı, eşit çaplı boru alın bağlantısı veya boru boyutu geçişi
• Pnömatik test düzenekleri, robotik pnömatik devreler
1. Boruları çapaksız olarak düz bir şekilde kesin. Çapaklar sızdırmazlık halkalarını çizecek ve hava veya vakum sızıntısına neden olacaktır.
2. Çeneleri birleştirmek için boruyu yerine oturuncaya kadar tamamen yerleştirin. Boruyu dışarı çekmeden önce daima serbest bırakma halkasına basın; asla zorla çekmeyin.
3. PU / PA sert naylon borular için önerilir. İnce duvarlı PE yumuşak hortum önerilmez.
4. Vakumlu çalışma koşulları altında yerleştirme derinliğini doğrulayın. Tekrarlanan negatif basınç döngüleri için alternatif seçim amacıyla BPS vidalı bağlantı parçalarıyla karşılaştırın.
