Silindir Mili Ucu için Y Tipi Çift Kulaklı Çatal Bağlantı

Pnömatik silindir çubuk ucu için SOLH Y tipi çift kulaklı çatal mafsalı, SMC/AirTAC parçalarıyla değiştirilebilir standart çatal konektörü. 32-125 mm deliklere uygun M10×1,25-M27×2 iç dişli, pim deliği φ10-27 mm, ±5° tek düzlemli salınım. Karbon çeliği karartılmış/galvanizli veya paslanmaz çelik. İtme çekme ve mafsallı mekanizmalarda yüksek yük taşıyan tek kulaklı yük pabuçları için idealdir.

Talep Gönder

Ürün Açıklaması

Silindir Mili Ucu için Y Tipi Çift Kulaklı Çatal Bağlantı | Çatal Pnömatik Silindir ve Çatal Bağlantı Elemanı

Marka: Richge Technology'den SOLH | Standart Pnömatik Silindir Piston Mili Y Çatal Çatal Aksesuarı

1. Ürüne Genel Bakış

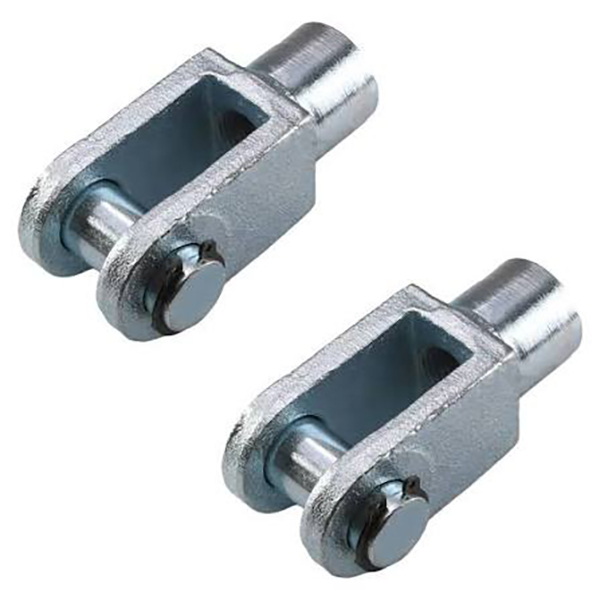

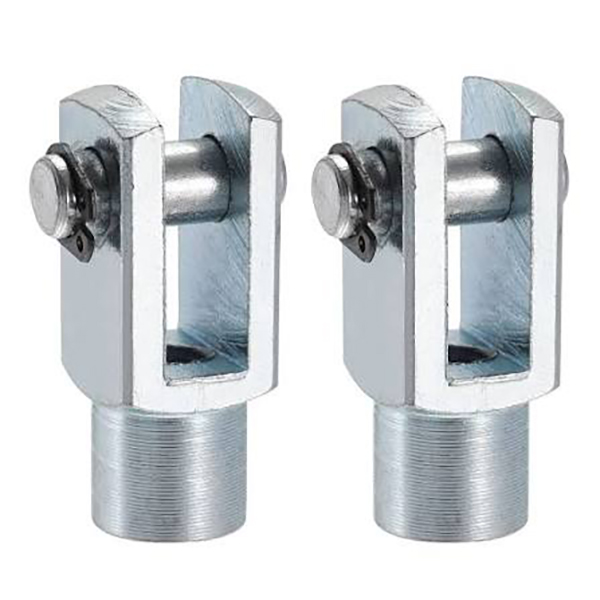

Çift kulaklı çatal çatalı olarak da adlandırılan Y tipi mafsal, silindir piston çubuğuna sabitlemek için iç dişliyle birlikte gelir. Çift kulakları, menteşeli bağlantı için pim mili ile monte edilen yükün tek kulak pabucunu sıkıştırır. Tek bir düzlemde ±5° salınım sağlar. Pnömatik silindirler için standart bir bağlantı aksesuarı olarak SMC ve AirTAC standart yedek parçalarıyla tamamen değiştirilebilir.

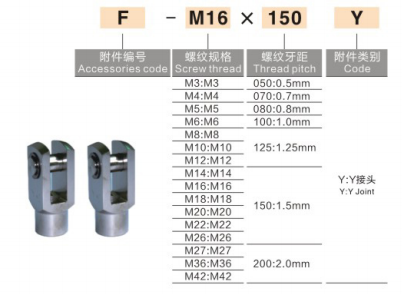

2. Model Adlandırma Kuralı

AirTAC standardı: F - Konu + Y
Örnekler: F-M10×1,25Y, F-M12×1,25Y

SMC standardı: Y + Delik boyutu
Örnekler: Y-32, CA2-40-Y

• Y: Y tipi çift kulaklı çatal

• Son ek diş, piston çubuğu dişiyle eşleşir: M10×1,25 / M12×1,25 / M16×1,5

3. Ortak Özellikler Tablosu

Modeli	Piston Mili Dişi	Uyumlu Silindir Çapı	Pim Deliği Çapı
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100mm	φ20
Y-M27×2	M27×2	125mm	φ27

4. Malzeme ve Teknik Parametreler

• Malzeme: Siyah oksit / galvaniz kaplamalı karbon çeliği, isteğe bağlı olarak paslanmaz çelik

• Dönüş Açısı: ±5° tek düzlem salınımı

• Uyumluluk: Tam kapsamlı standart pnömatik silindirlere uygundur

• Kurulum: Bağlantıyı piston çubuğuna vidalayın, yükün tek pabucunu Y çatalına yerleştirin, pim mili ve kopilya ile sabitleyin.

5. Hızlı Karşılaştırma: Y tipi / I tipi / Çubuk Ucu Yatağı

Aksesuar	Yapı	Salıncak Performansı	Başvuru
Y Tipi Çatal	Çift kulaklı çatal	±5° tek yönlü salınım	Tek kulaklı yük pabucu ile bağlantı, yüksek yük taşıma
Clevis'i Yazıyorum	Tek kulak pabucu	±5° tek yönlü salınım	Çift kulak yükü braketi ile eşleştirin
Çubuk Ucu Yatağı	Küresel üniversal mafsal	±13° çok yönlü salınım	Yanlış hizalama ve eksantrik yük kurulumu için

6. Seçim Kılavuzu

Yük tarafınız tek kulaklı mil ise → Y çatalı seçin.
Yük tarafınız çift kulaklı braket ise → I clevis'i seçin.
Kurulumda eksantriklik ve yanlış hizalama mevcutsa → rot ucu yatağını seçin
