Marka: Richge Technology'den SOLH | Üniversal Pnömatik C Tipi Hızlı Bağlantı Aparatı, SMC ve AirTAC ile Değiştirilebilir

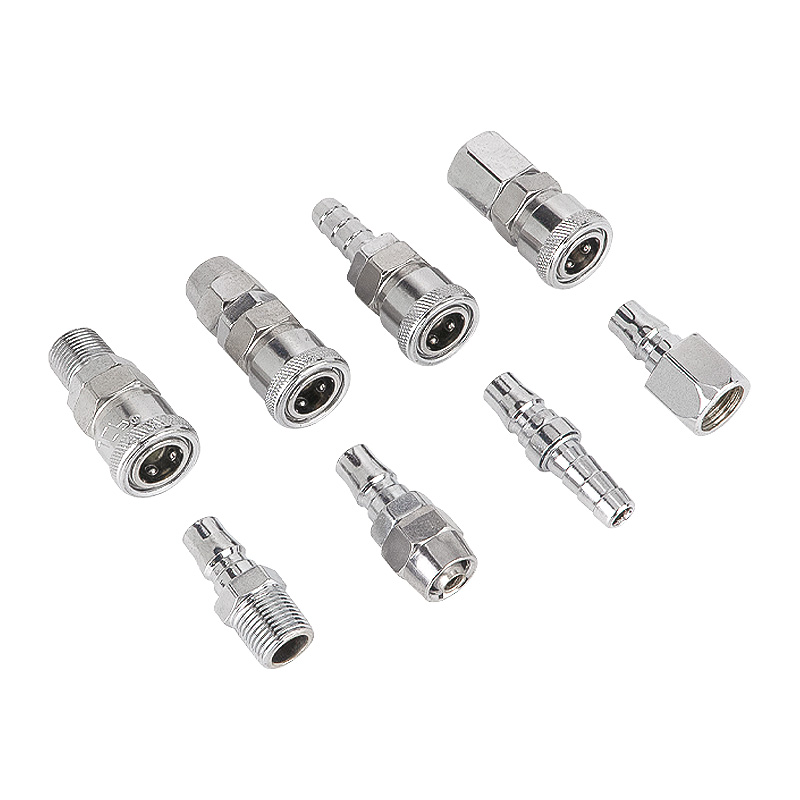

C tipi kendinden kilitlemeli hızlı bağlantı elemanı, pnömatik endüstrisinde yaygın olarak kullanılan standart çelik bilyeli kendinden kilitlemeli bağlantı elemanıdır. Dahili yay ve çelik bilye, takıldığında otomatik kilitleme sağlar ve manşonu geriye doğru kaydırarak serbest bırakır. Alet gerektirmez, tek elle çalıştırılır. Eşleştirilmiş montaj için dişi bağlantı elemanı (kayan manşonlu) ve erkek fişten oluşur. Basınçlı hava boru hatlarında, pnömatik aletlerde ve otomatik hava besleme devrelerinde yaygın olarak uygulanır, ayrıca vakum jeneratörleri ve tam pnömatik boru sistemleriyle de uyumludur.
• Çelik bilyeli kendinden kilitlemeli yapı: Erkek fiş tamamen takılıp kilitlendiğinde duyulabilir "klik" sesi; basınç altında ayrılamaz. Kilidi açmak ve bağlantıyı kesmek için kayar manşonu geri çekin.
• Çift katmanlı NBR conta halkaları: Mükemmel hava sızdırmazlığı, basınçlı havaya ve az miktarda yağlama yağına dayanıklı, düşük hava sızıntı oranı.
• Gövde Malzemesi: Nikel kaplı çelik (standart metal versiyon) / yüksek dayanıklılığa sahip plastik (hafif seçenek). Sık tak-çek atölyelerinde paslanmaya karşı dayanıklı ve aşınmaya karşı dayanıklıdır.
• Tam boyut aralığı: PP (dişi boru), PF (dişi dişli), PH (erkek dişli); SP (erkek boru), SF (dişi dişli), SM (erkek dişli).
• Pürüzsüz akış yolu, düşük basınç düşüşü. PU hortum ve naylon boru ile uyumludur. Evrensel markalar arası değiştirilebilirlik için standart arayüz.
|
Kod Öneki |
Tip |
Tanım |
|
P öneki |
Dişi Bağlayıcı (kendinden kilitli manşonlu) |
PP: tüp yerleştirme dişi; PF: dişi dişli; PH: erkek diş |
|
S öneki |
Erkek Fiş |
SP: tüp yerleştirme erkek; SF: dişi dişli; SM: erkek diş |
|
Sayısal sonek:10/20/30/40 |
Hortum Boyutu |
10: Φ4×6; 20: Φ5×8; 30: Φ6,5×10; 40: Φ8×12 |
Örnek: PP20 = Φ5×8 PU boru için C tipi kendinden kilitlemeli dişi bağlantı elemanı; SM30 = Φ6,5×10 boru hattı için dış dişli C tipi erkek fiş.
|
Öğe |
Parametre |
|
Uygulanabilir Ortam |
Basınçlı hava (eser miktarda yağ buharı ile) |
|
Çalışma Basıncı |
0 ~ 1,0 MPa; Basınç testi: 1,5 MPa |
|
Çalışma Sıcaklığı |
-5°C ~ +60°C |
|
Mühür Malzemesi |
NBR Nitril Kauçuk |
|
Gövde Malzemesi |
Nikel kaplı çelik (standart); yüksek tokluklu plastik (hafif isteğe bağlı) |
|
Bağlantı Türü |
Boru yerleştirme / G iç dişli / G dış dişli |
|
Operasyon |
Kilitlemek için takın, serbest bırakmak için manşonu geriye doğru kaydırın |
|
Modeli |
Hortum Boyutu |
Konu Spesifikasyonu |
|
PP10 |
Φ4×6 |
- |
|
PP20 |
Φ5×8 |
- |
|
PP30 |
Φ6,5×10 |
- |
|
PP40 |
Φ8×12 |
- |
|
PF20-G1/4 |
Φ5×8 |
G1/4 |
|
PF30-G3/8 |
Φ6,5×10 |
G3/8 |
|
PF40-G1/2 |
Φ8×12 |
G1/2 |
|
PH20-G1/4 |
Φ5×8 |
G1/4 |
|
PH30-G3/8 |
Φ6,5×10 |
G3/8 |
|
SP20 |
Φ5×8 |
- |
|
SM20-G1/4 |
Φ5×8 |
G1/4 |
• Hava kompresörü hava boru hatları, hava üfleme tabancaları, havalı tornavidalar, taşlama makineleri ve diğer pnömatik el aletleri
• Otomatik üretim hatlarında hava kaynağı dağıtımı, vakum jeneratörleriyle uyumlu hava boru bağlantısı
• Ekipman bakımı, mobil pnömatik iş istasyonu, sık boru hattı montajı ve demontajı gerektiren durumlar
1. Yalnızca basınçlı hava için. Yüksek basınçlı hidrolik sıvı veya güçlü aşındırıcı ortamlar için uygun değildir.
2. Takmadan/fişten çıkarmadan önce basıncı boşaltın. Basınç altında zorla bağlantının kesilmesi çelik bilyalara ve sızdırmazlık halkalarına zarar verebilir.
3. O-halkasının aşınmasını düzenli olarak kontrol edin; Hava sızıntısı meydana gelirse contaları derhal değiştirin.
4. Dişli kurulum için PTFE bant önerilir. İpliğin sıyrılmasını önlemek için aşırı sıkmayın.
