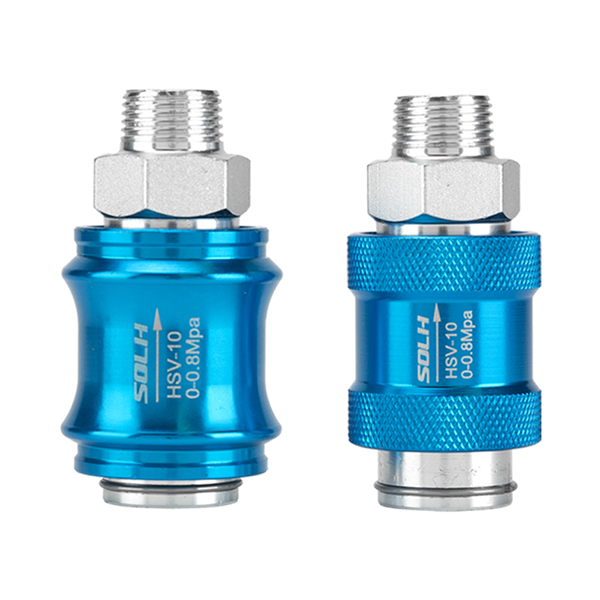

HSV Serisi 3/2 Yollu El Sürgülü Vana | Düz Geçişli Pnömatik Kaynak Kaydırma Anahtarı

Marka: Richge Technology'den SOLH | Pnömatik Devre için 3/2 Yollu Kendinden Kilitli El Sürgülü Vana Manuel Açma-Kapama ve Basınç Tahliyesi

1. Ürüne Genel Bakış

     SOLH HSV serisi bir standarttır3/2 yollu el sürgülü pnömatik valf Düz manşonlu itme-çekme yapısına sahip, AirTAC HSV serisi spesifikasyonlarıyla tamamen uyumlu ve evrensel olarak yerli eşdeğer modellerle değiştirilebilir. Yaysız, kendinden kilitlemeli tasarımı benimseyen, ileri iterek hava beslemesini ve geriye doğru çekerek basınç tahliye egzozunu gerçekleştirir. Yerleşik egzoz mantığıyla valf, kapanırken arka boru hatlarındaki kalan basıncı anında tahliye eder. Pnömatik branşman devreleri için manüel ana şalter ve ekipman bakımı için hava kesme emniyet valfi olarak profesyonelce uygulanır; stabil kendi kendine kilitleme ve güvenli basınç tahliye performansı sunar.

  1.1 Temel Hava Limanı Mantığı ve Çalışma Prensibi

     • Hava Limanı Tanımı: P (hava girişi), A (çalışma çıkışı), R (dahili egzoz portu)

     • Normalde Kapalı Durum: P-A devresi bağlı değil, sürekli egzoz için A-R devresi açık

     • Çalışma İtme Durumu: Hava beslemesi için P-A devresi bağlı, basınç tutmak için A-R devresi kapalı

     • Çalışma Özelliği: Mekanik kendinden kilitlemeli yapıya sahip eksenel kovan itme-çekme işlemi, eller serbest bırakıldıktan sonra konum sapması olmaz

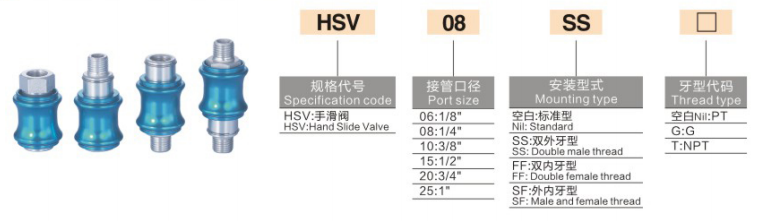

2. Model Kodlama Kuralları ve Konu Özellikleri

  Kodlama Mantığı: HSV [Bağlantı Noktası Boyutu] - [İş Parçacığı Yapı Kodu] + [İş Parçacığı Türü Kodu]

 2.1 Bağlantı Noktası Boyutu Belirtimi

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Diş Yapısı Son Ek Kodu

     • SF: Standart yapı, bir ucu dış dişli + bir ucu iç dişli (en yaygın model)

     • SS: Her iki uçta çift dış dişli

     • FF: Her iki uçta çift iç dişli

  2.3 Diş Tipi Kodu

     • Varsayılan: PT konik diş

     • G: İngiliz standardı paralel diş

     • T: NPT Amerikan standardı konik diş

  Model Örneği: HSV08-SF | G1/4 portlu, standart tek dışlı tek dişli el sürgülü valfi, piyasada en yaygın kullanılan teknik özelliktir

 2.4 Tam Seri Ana Şartname Parametreleri

3. Temel Teknik Parametreler

4. Yapısal Temel Avantajlar

     • Hat İçi Düz Kurulum: Pnömatik branşman boru hatlarında seri bağlantı için tasarlanmıştır, taban gerektirmez, basit ve yerden tasarruf sağlayan düzen için doğrudan hava borularının ortasına vidalanabilir ve monte edilebilir.

     • Güvenli 3/2 Yollu Basınç Tahliye Mantığı: Hava girişini kesmek ve arka silindirlerden ve boru hatlarından kalan tüm basıncı boşaltmak için çekin; Hava beslemesini ve basınç tutmayı yeniden sağlamak için itin. Ekipman bakımı sırasında kalan basınç tehlikelerini etkili bir şekilde ortadan kaldırır.

     • Güvenilir Kendiliğinden Kilitlenme Performansı: Mekanik konumlandırma, kendinden kilitlemeli yapı, yay sıfırlaması yok, çalışma sonrasında sabit konumlandırma, kazara yer değiştirme veya hava sızıntısı yok.

     • Çeşitlendirilmiş Konu Eşleştirme: Çok dişli yapılar ve isteğe bağlı tipler, yerinde esnek montaj için hızlı bağlantı parçaları, içten dişli bağlantılar ve KQ2 hava borularıyla mükemmel uyumludur.

     • Dayanıklı Korozyon Önleyici Yapı: Sert eloksallı alüminyum gövde ve paslanmaz çelik makara, karmaşık ortamlarda aşınma direnci, oksidasyon direnci ve uzun süreli kararlı çalışma sağlar.

5. Seçim Farkı: HSV El Sürgülü Vana ve 4HV El Döner Vana

6. Tipik Uygulama Senaryoları

     • Tek Silindir Branş Kontrolü: Ekipmanın kapatılması ve bakımı için manüel hava kesme ve kalan basınç tahliyesini gerçekleştirmek üzere hava kaynağı ile solenoid valf arasına monte edilir.

     • Ekipman Ana Hava Kesici: Genel olarak hızlı basınç tahliyesi ve güvenli kapatma işlemi için işleme ekipmanının ana hava giriş boru hattına monte edilmiştir.

     • Vakum Devre Anahtarlaması: Manuel start-stop kontrolü için vakum pompası branşman devrelerine uygulanır; Vakum basıncını hızlı bir şekilde serbest bırakmak ve güvenli çalışmayı sağlamak için valfi çekin.

Bir Cümle Özeti

     SOLH HSV serisi, dahili basınç tahliye fonksiyonuna sahip, 3/2 yollu, kendinden kilitlemeli, düz elle sürgülü vanadır. Yağlama gerektirmeyen çalışma, çeşitli dişli seçenekleri ve güvenli artık basınç egzoz mantığına sahip bu valf, pnömatik devre bakımı ve branş açma-kapama kontrolü için standart manuel hava kaynağı şalter valfidir.
