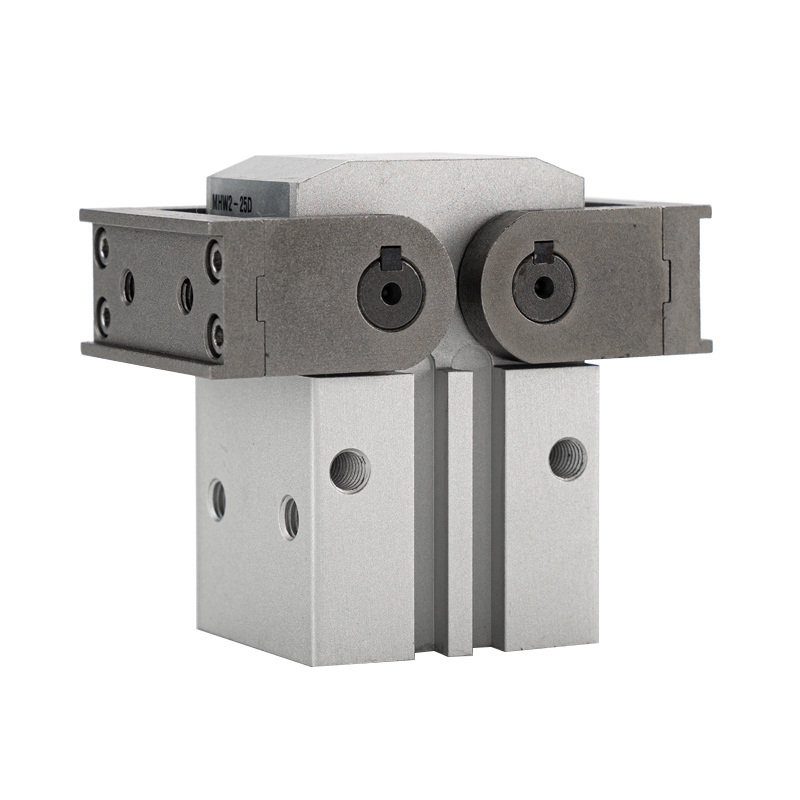

MHW2 Serisi 180° Kremayer ve Pinyon Salınımlı Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MHW2 serisi, toplam 180° açılma açısına sahip kremayer ve pinyon tahrikli 2 çeneli döner tutucudur. Temel güçlü yönler: hassas dişli senkron hareketi, ultra geniş 180° dönüş açısı, yerden tasarruf sağlayan dış hat, dört taraflı sensör montaj yuvaları ve toza dayanıklı dayanıklı yapı. İş parçası çevirme, yükleme/boşaltma, büyük boyutlu parça kavrama ve kapalı alan istasyonları için yaygın olarak benimsenir ve geniş açılı salınımlı tutucu uygulamaları için ana seçim haline gelir.

Çekirdek Yapı ve Tasarım Özellikleri

     -- Çalışma Prensibi: Silindir, senkron dönüş için kremayer dişlisini tahrik pinyonuna iter; iki çene simetrik olarak sallanır. Dişlilerin birbirine geçmesi mükemmel senkronizasyon ve ofset sapması olmadan eşit sıkma kuvveti sağlar.

     -- Salınım Özelliği: Her çene 90°'ye kadar döner, toplam iki taraflı açılma 180°'dir. Tamamen açık çeneler silindir gövdesine dik durur ve minimum projeksiyon alanı kaplar, mekanik kaçınma gerektiren malzeme taşıma için idealdir.

     -- Gövde Düzeni: Yerleşik manyetik halkalı kare sert anodize alüminyum gövde. Dört taraftaki (üst/alt/sol/sağ) sensör kanalları, M9B / A93 manyetik anahtarların doğrudan takılmasını ve sınırsız sensör düzenlemesini destekler.

     -- Malzeme ve Koruma: Sert oksidasyon silindiri, yüksek mukavemetli alaşımlı çelik çeneler ve toz geçirmez sızdırmazlık yapısı. Dar boşluk, yabancı madde girişini önler, tozlu atölye koşullarında istikrarlı performans ve daha uzun servis ömrü sağlar.

     -- Çalışma Modu: Çift etkili (D). Çift yönlü silindir itme kuvveti, çene açma ve kapama işlemini gerçekleştirmek için ileri/geri vites dönüşünü tahrik eder.

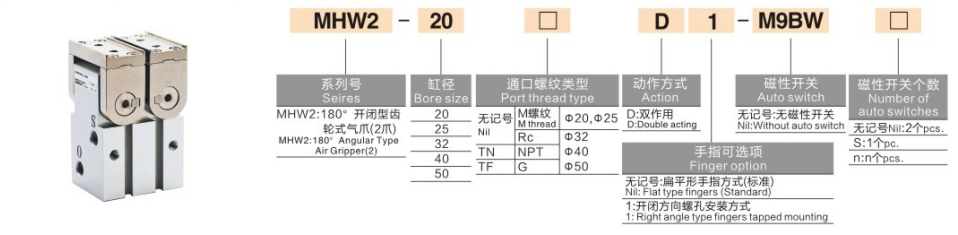

Tam Model Kodlama Kuralı

 1. Model Örneği: MHW2-32D-M9BW

  2. Standart Sipariş Referans Örnekleri

     -- MHW2-25D: Delik 25, manyetik anahtarsız çift etkili temel model

     -- MHW2-40D-M9B: Çap 40, M9B manyetik anahtarla donatılmış çift etkili

Evrensel Çekirdek Teknik Özellikleri (0,5MPa Besleme Basıncı)

Temel Rekabet Avantajları

  1. 180° ultra geniş dönüş açısı ve mükemmel alan kullanımı

     -- Çeneler tam açıklıkta gövdeye dik durur, yalnızca silindirin öngörülen alanını kaplar, dar istasyonlar ve iş parçasından kaçınma ve ters çevirme hareketi gerektiren işlemler için uygundur.

  2. Yüksek hassasiyetli dişli senkron şanzıman

     -- Kremayer ve pinyon kavrama tahriki, senkron hata ≤0,1°, dengeli simetrik sıkıştırma, tek taraflı kuvvetin neden olduğu iş parçasının kaymasını etkili bir şekilde önler.

  3. 360° esnek sensör düzeni

     -- Manyetik anahtarlar, her yönde konum izleme, kolay kurulum ve her türlü montaj yönü için devreye alma işlemlerini gerçekleştirmek üzere dört gövde yüzeyine monte edilebilir.

  4. Zorlu ortamlar için toz geçirmez yapı

     -- Optimize edilmiş sızdırmazlık ve küçük iç boşluk, toz girişini engeller; mekanik servis ömrü ≥5 milyon döngü, uzun vadeli yüksek döngülü otomatik üretim hatları için stabil.

 Montaj Formları ve Tipik Endüstriyel Uygulamalar

  1. Montaj Seçenekleri

     -- Eksenel yatay montaj: Montaj hattı yükleme ve boşaltma için yatay sıkıştırma

     -- Boyuna dikey montaj: İş parçası çevirme istasyonları için dikey kaldırma

     -- Yan taraftan montaj: Dar sınırlı ekipman alanı için yandan sıkıştırma

  2. Tipik Uygulama Senaryoları

     -- Elektronik ve Ev Aletleri: Muhafazaları, panelleri ve büyük boyutlu bileşenleri kavrama ve çevirme

     -- Otomotiv Parçaları: Lamba muhafazalarının, iç kaplamaların ve küçük dökümlerin taşınması

     -- Lojistik ve Paketleme: Kutuların, paletlerin ve fıçılı malzemelerin taşınması

     -- Makine ve Enjeksiyon Kalıplama Otomasyonu: Takım tezgahlarından ve kalıplama makinelerinden büyük iş parçalarının toplanması

Seçim Karşılaştırması: MHW2 Dişli Salınımı VS MHY2 Kam Salınımı VS MHT2 Mafsallı Tutucu

3 Adımlı Hızlı Seçim Kılavuzu

  1. İş parçası kütlesine göre delik seçimi

     -- 20 ≤ 3kg; 25 = 3~5kg; 32 = 5~10kg; 40 = 10~15kg; 50 = 15~20kg. ≥%30 yük güvenlik marjını ayırın.

  2. Dönüş açısı doğrulaması

     -- Standart tek çene dönüş açısı 90°, toplam açılma 180°. İş parçası boyutuna ve kaçınma hareketine uyum sağlamak için yeterli açıklığı onaylayın.

  3. Yapılandırma eşleştirme

     -- Konum sinyali geri bildirimi: Kurulum yönü ne olursa olsun esnek düzen için M9B serisi manyetik anahtarlarla dört taraflı montaj yuvalarından yararlanın.

     -- Tozlu atölye ortamı: Üstün toz geçirmez sızdırmazlık yapısı nedeniyle MHW2'ye öncelik verin.

Bir Cümle Özeti

     SOLH MHW2 kremayer ve pinyon 180° salınımlı pnömatik tutucu, dört taraflı manyetik anahtar kurulumu ve toz geçirmez sızdırmazlık ile senkron dişli iletimini benimser ve orta yükte iş parçasının çevrilmesini ve malzeme taşımayı destekler; Ambalajlama, otomotiv ve genel otomasyon kapalı alan istasyonları için yerden tasarruf sağlayan ideal döner tutucu.
