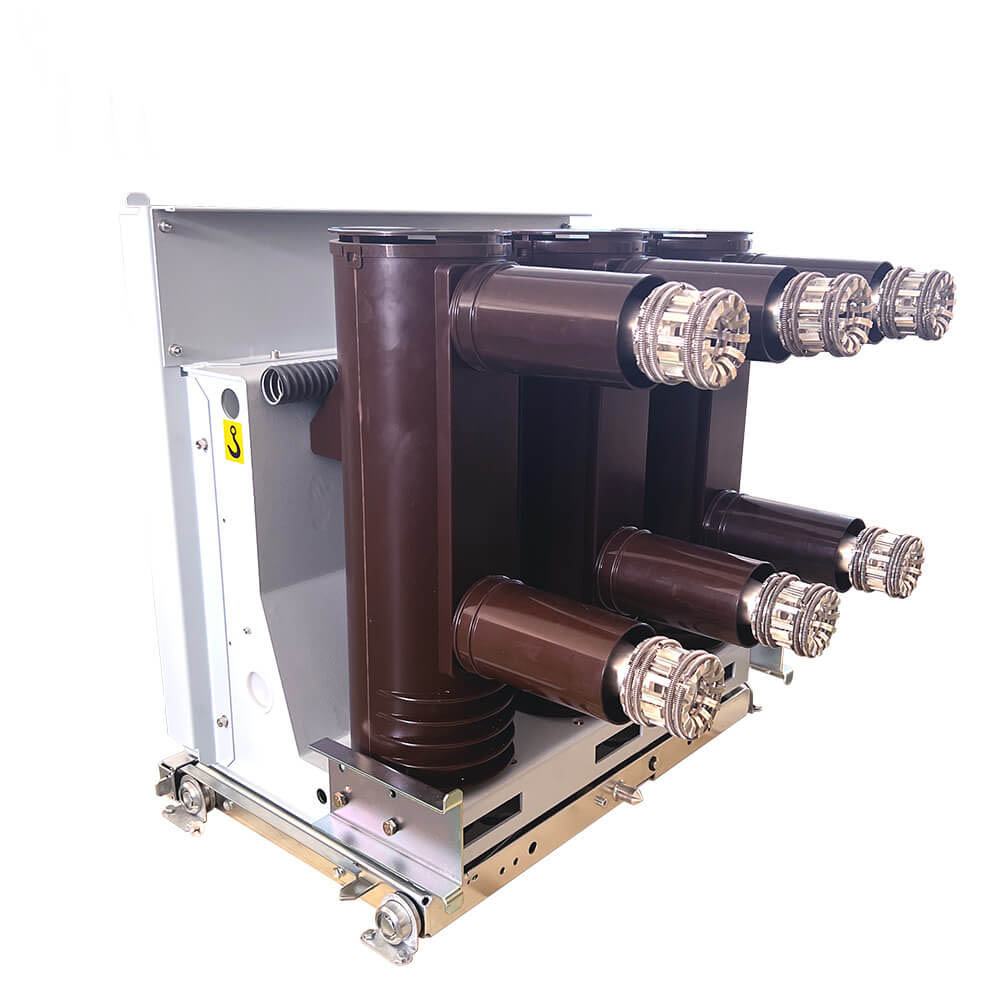

10kv 12kV Orta Voltaj Elde Tipi VCB İletken parçalara sahip yalıtım tüpü

10kv 12kV Orta Voltaj Elde Tipi VCB İletken parçalara sahip yalıtım tüpü

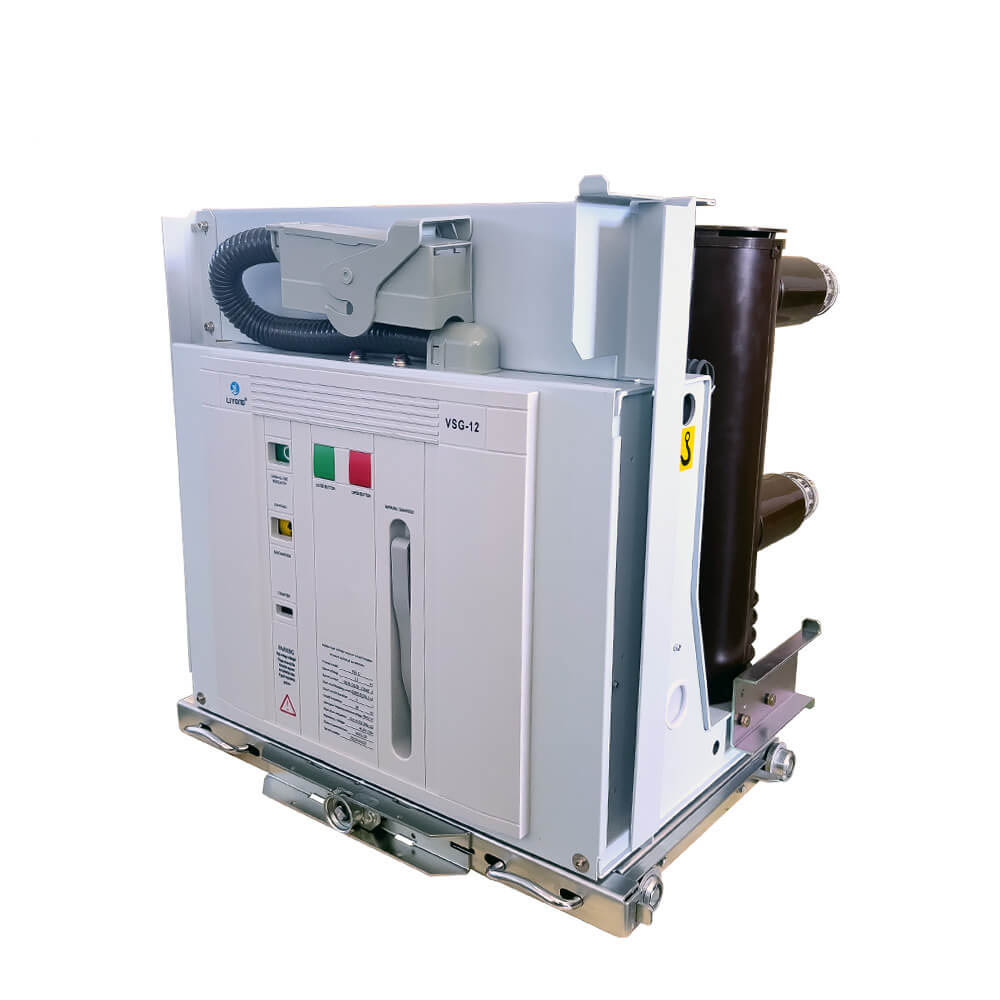

     VSG tipi kapalı yüksek voltajlı vakum devre kesici, üç fazlı AC 50Hz ve nominal voltaj 7.2kV-40.5kV ile çeşitli yükleri ve sık işlemleri değiştirmek için uygundur. Ve trafo merkezlerinde elektrikli ekipmanların korunması ve kontrolü. Kyn28A ve diğer orta montajlı el arabası tipi şalt ile donatılabilir ve ayrıca XGN sabit şalt ile donatılabilir.

     VSG tipi kapalı yüksek voltajlı vakum devre kesici, ulusal standart GB1984 “AC yüksek voltajlı devre kesici”, JB/T3855 “3.6 ~ 40.5kv kapalı AC yüksek voltajlı vakum devre kesici” ve IEC60056 “IEC60056“ Yüksek voltajlı AC devre kırıcı ”standartlarına uygundur. “10-35kV iç mekan yüksek voltajlı vakum devre kesici sıralama teknik koşullarını” karşılayın. Küçük boyut, hafif ağırlık, sık çalışma için uygun ve bakım olmadan kesme avantajlarına sahiptir ve 3KV-40.5kV dağılım ağında daha popüler olarak kullanılır.

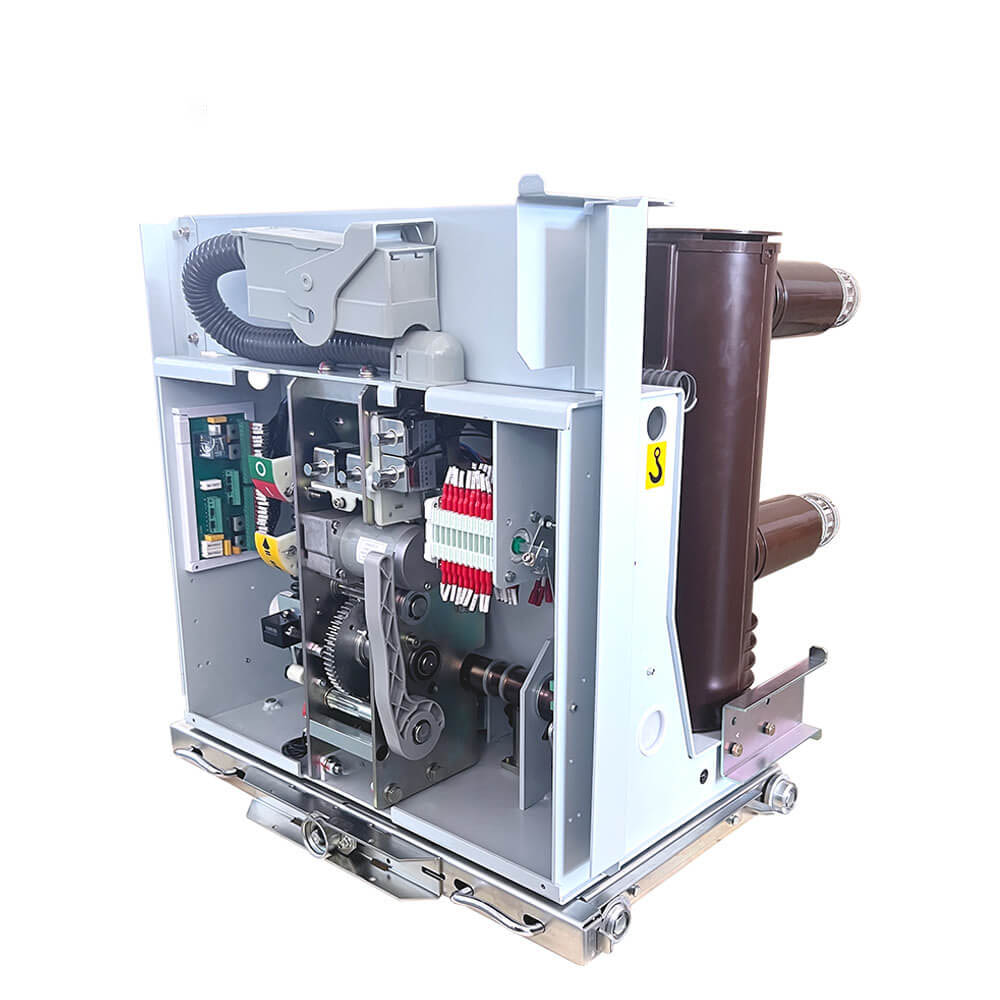

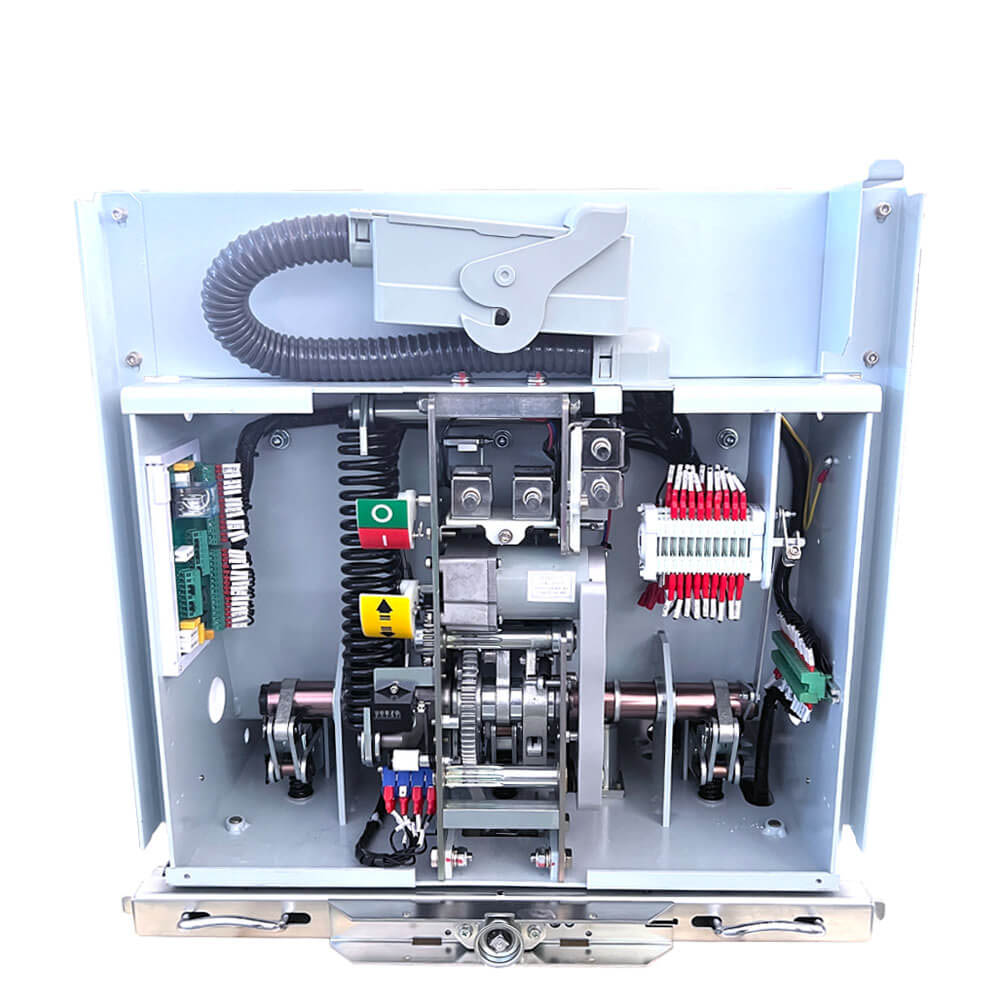

    VSG mekanizması, iletim bağlantısını azaltmak ve şanzıman verimliliğini (menteşe bağlantısı yok) iyileştirmek için iş milini doğrudan (çerçeve iş mili modülünde) sürmek için bir CAM (mekanizmanın çekirdek modülünde) kullanır. Ürünün enerji girişini azaltın ve ürünün servis ömrünü artırın. Ana devre modülünü takın, yani vakum devre kesicinin temel yapılandırmasını tamamlayın. Ardından, elle kranklı devre kesicinin konfigürasyonunu tamamlamak için şasi araç modülünü, temas kolunu, kontağı ve yalıtım manşonunu takın.

Teknik Özellikler

1. Çin'de bağımsız entelektüel haklara sahip yerleşik tip el kartının ilk nesli. Olgunlaşmış bir teknolojiye ve yüksek fiyat/performans oranına sahiptir.

2. Anahtar parçalar, mükemmel aşınma direnci ve korozyon direnci ile nikel-fosfor alaşım kaplamasını benimser.

3. Tasarımın tasarım gereksinimini karşılamasını sağlamak için anahtar parçalar kendi başımızda yapılır

4. Silindirik Kompozit Yalıtım Ana Devresi, küçük hacim, bakım içermeyen ve az hizmet içermektedir.

Anahtar teknik parametreler:

· Nominal Yalıtım Seviyesi: 75kV

· Nominal Yıldırım Dürtü Dayanak Voltaj: 42kV

· Nominal Akım: 630A, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Kısa devre kırılma akımı olarak derecelendirilmiş: 25ka, 31.5ka, 40ka

· Kısa devre oluşturma akım (zirve): 63ka, 80ka, 100ka

· Nominal Kısa Devre Süresi: 4 saniye

· Nominal Çalışma Sırası: O-0.3S-CO-180S-Co veya O-180S-Co-180S-Co (40ka)

· Nominal tek/arka arkaya kapasitör bankası kırılma akımı: 630A/400A

· Kısa devre kırma akımında operasyon sayısı: 30 kez

· Kapanış Süresi: 30-70ms

· Açılış saati: 20-50ms

· Mekanik Yaşam: 30.000 Operasyon

· Nominal enerji depolama ve çalışma voltajı: AC220/110V, DC220/100V

· Boşluk: 11 ± 1mm

· Kontakta aşırı gerilme: 3,5 ± 0.5 mm

· Ortalama kapanış hızı: 0.5-0.8m/s

· Ortalama açma hızı: 0.9-1.2m/s

· Kapanışta sıçrama saatine başvurun: ≤2ms

· Üç aşamalı açıklık ve kapanış için senkronizasyon süresi: ≤2ms

· Ana devre direnci: ≤50μΩ (630A), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25μΩ (2500A ve üstü)

Ürün Özellikleri:

· Geniş Uygulanabilirlik: Modüler çalışma mekanizmaları VCB VSG-12 kapalı yüksek voltajlı vakum devre kesici çeşitli ortamlar için uygundur ve özellikle sık sık operasyonlar ve güç sistemlerinde yüksek güvenilirlik gerektiren uygulamalar için uygundur.

· Modüler Tasarım: Çalışma mekanizması, hızlı değiştirme ve montaj kolaylığı sağlayan modüler bir tasarım kullanır.

· Güvenlik ve güvenilirlik: Güç ekipmanlarını güvenilir bir şekilde koruyan ve kontrol eden olağanüstü elektrik performansı vardır.

· Uzun mekanik yaşam: Yüksek mekanik bir yaşamla, uzun kullanım sürelerine dayanabilir.

Gelişmiş Tasarım: İletişim Gap ve Contact Over Trave gibi özellikler yüksek performans ve güvenilirlik sağlar.

Temel Bilgi.

Teknik parametre

Boyutsal Çizim:

Çalışma Ortamı:

· Ortam sıcaklığı: +40 ° C'yi aşmayan, -15 ° C'den az değil (-30 ° C'de depolamaya izin verilmez).

· Yükseklik: 1000m'yi aşmayan.

· Bağıl nem: Günlük ortalama%95'i geçmez, aylık ortalama%90'ı aşmaz. Günlük ortalama doygunluk buhar basıncı 22 × 10-3MPA'yı aşmayan, aylık ortalama 18 × 10-3MPA'yı aşmayan.

· Sismik Yoğunluk: Seviye 8'i aşmayan.

· Uygulama Alanları: Ateş, patlamalar, ciddi kirlilik, kimyasal korozyon ve şiddetli titreşim olmadan kullanıma uygundur.

Sipariş talimatı

1. VCB tam tip, ana teknik özellikler, faz mesafesi ve miktar

2. Servis voltajının türü ve spesifikasyonu

3. Yedek parçaların adı ve miktarı

SSS

S1: Üretici mi yoksa tüccar mısınız?

A1: Önde gelen profesyonel bir üreticiyiz.

S2: Teslim döngünüz ne kadar sürer?

A2: Ürün gereksinimlerinize ve miktarınıza bağlıdır. Genel olarak, teslimat için 5 ila 10 iş günü gereklidir

S3: Satış sonrası hizmetiniz nedir?

A3: Kullanıcıların sorularını yanıtlayabiliriz, sorunlarını günün 24 saati çözebilir ve tüm ürünlerimiz için kapsamlı teknik destek sağlayabiliriz.

S4: Kalite sorunlarını nasıl çözüyorsunuz?

A4: Lütfen kalite problemlerinin ayrıntılı fotoğraflarını verin. Teknik ve kalite denetim departmanlarımız bunları analiz edecektir. 2 gün içinde tatmin edici bir çözüm vereceğiz.

S5: Özelleştirilmiş hizmetleri kabul ediyor musunuz?

A5: OEM/ODM hizmetleri sunuyoruz ve logonuzu ürünlere yazdırabiliriz. Profesyonel teknik ve alıntı ekibimiz, çizimlerinize ve parametrelerinize göre tatmin edici projeler sağlayabilir.
