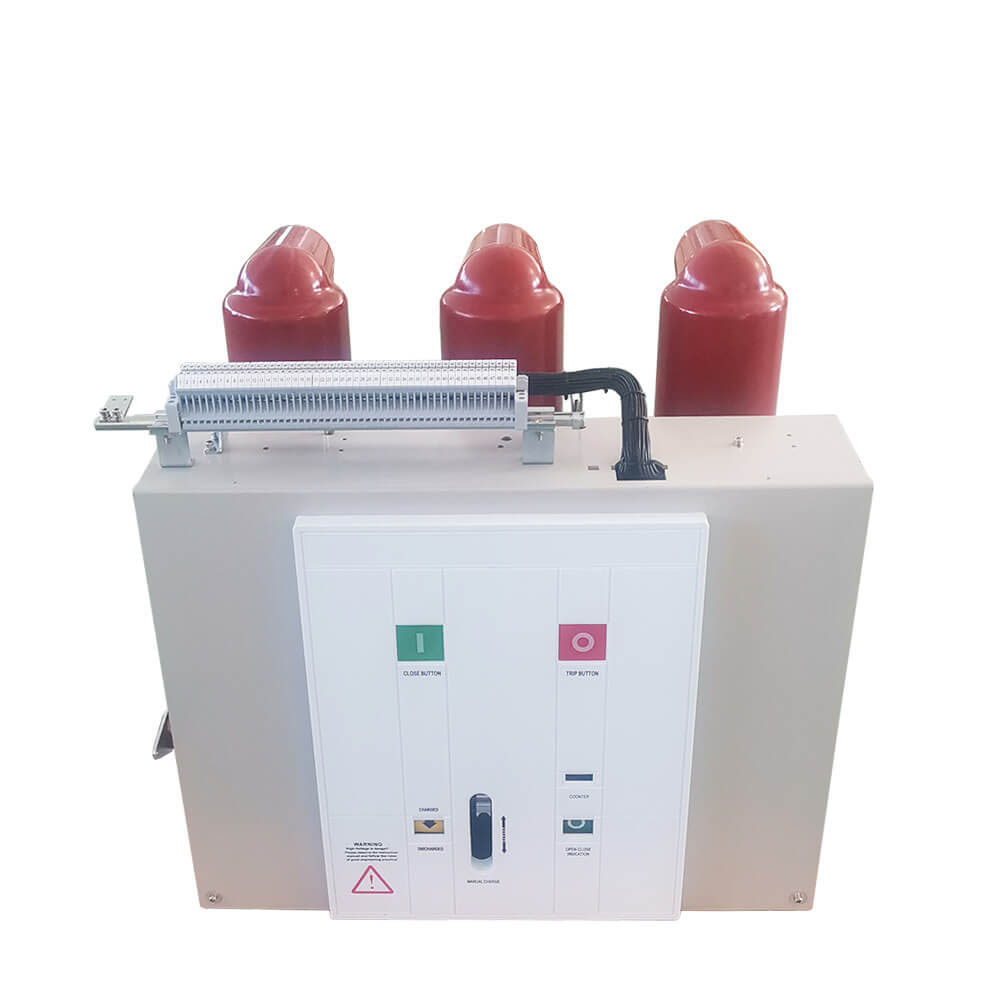

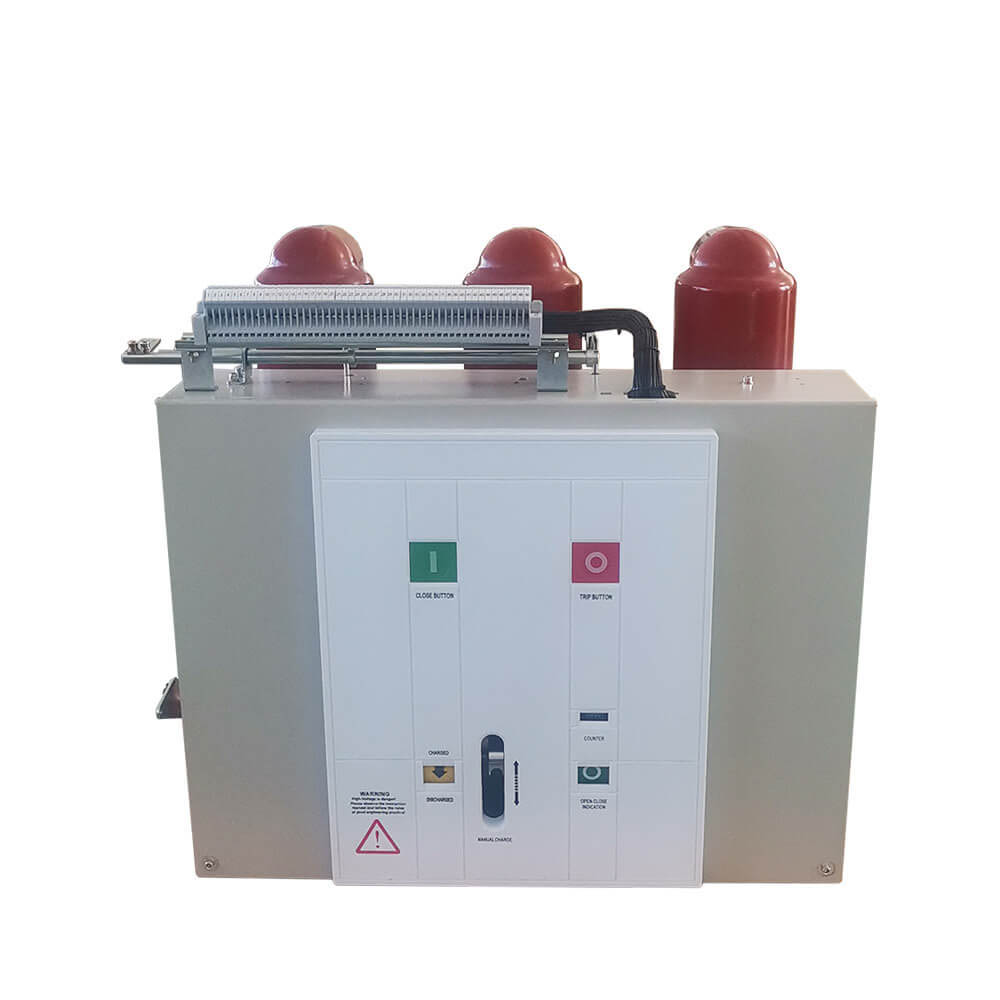

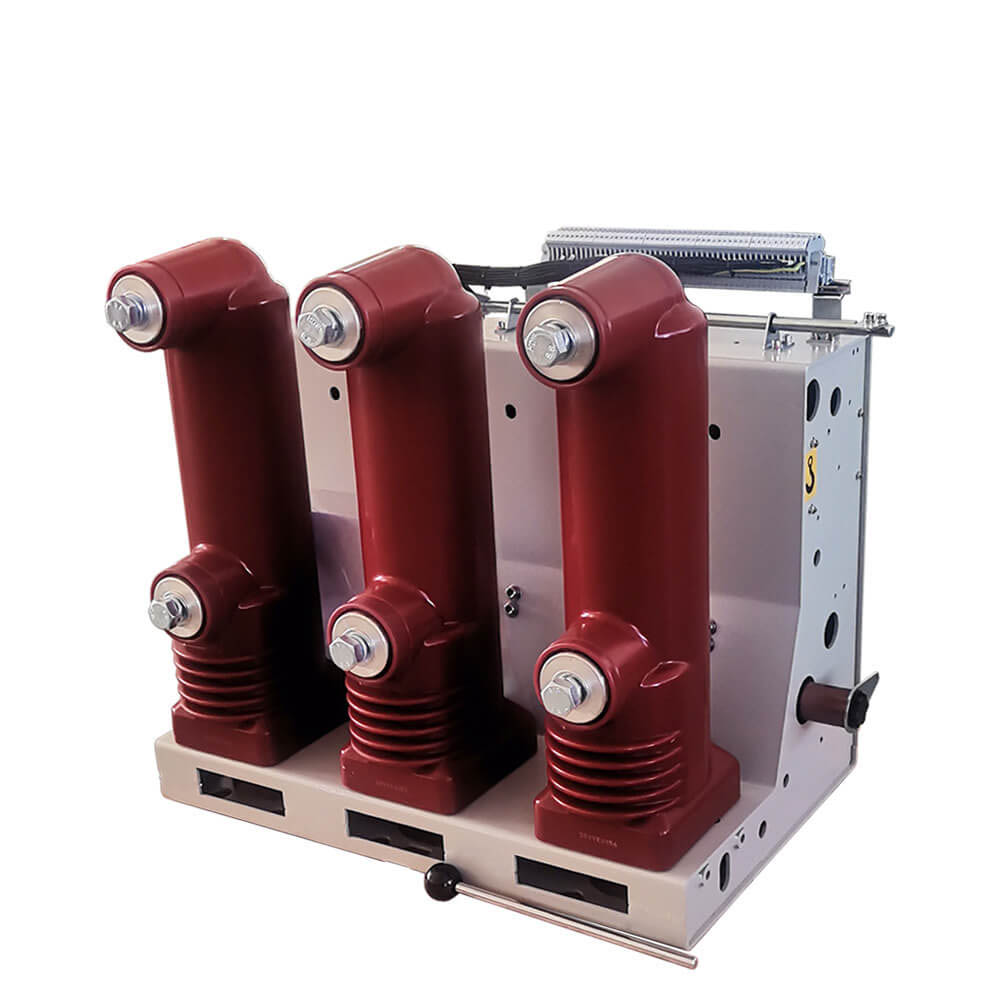

10kv 11kV 12kV Yüksek Voltajlı AC 630A İç Mekan Gömülü Masar Sabit Tip VCB Vakum Devre Kesici

10kv 11kV 12kV Yüksek Voltajlı AC 630A İç Mekan Gömülü Masar Sabit Tip VCB Vakum Devre Kesici

     VBI-12 tek yaylı çalışma mekanizması, üç fazlı AC 50Hz, nominal voltaj 12kV kapalı yüksek voltajlı vakum devre kesici çalışması için özel olarak tasarlanmış entegre bir üründür. Kompakt ve basit bir yapıya sahip modüler fonksiyonel bir birim tasarımıdır. Güvenilir ve kullanımı kolay. Optimize edilmiş kapanış fonksiyon ünitesi tasarımı, sadece kapanıştan sonra açılmaması ve açılmayı reddetme gibi başarısızlıkların oluşumunu temel olarak çözmekle kalmayıp, aynı zamanda açılmak için gereken yolculuk gücünü de azaltan kapanış gücünü azaltır; Motor Enerji Depolama Birimi Dişli iletimini ve kompakt yapıyı benimser, bu da zincirler gibi kalite sorunları nedeniyle mekanik arızaları azaltır. Böylece, bağlantısı kesilmiş motor enerji depolama biriminin dişli iletimini benimsemesi, kompakt bir yapıya sahip olması ve zincirler gibi kalite sorunlarının neden olduğu mekanik arızaları azaltması büyük ölçüde geliştirilmiştir. Böylece devre kesici yay mekanizmasının mekanik ömrünü büyük ölçüde iyileştirir (30.000 kez). Mekanizmadaki parçaların% 80'inin yüzeyi, parçaların korozyon karşıtı yeteneğini büyük ölçüde geliştiren ve makinelerin tutarlı ve istikrarlı kalitesini sağlayan özel bir işlemle tedavi edilir.

Özellikler

A. VBI-12 iç mekan yüksek voltajlı vakum devre kesici, ara sızdırmaz seramik vakum kesintisi, bakır-krom temas malzemesi kullanımı, fincan benzeri boylamsal manyetik alan temas yapısı, elektrik aşınma hızı küçük, uzun elektriksel ömrü, temasın basınç seviyesi yüksektir, Dielektrik'in dielektrik mukavemeti hızlıdır.

B. VBI-12 kapalı yüksek voltajlı vakum devre kesici Çalışma mekanizmasının genel yapısı ve üç fazlı zemin yapısının ana iletken devre kısmı, bir tübüler montaj tüpünün vakum kesintiye uğraması, tüp, APG işlemi kullanılarak epoksi reçininden özellikle dirençlidir. Bu yapısal tasarım, toz birikimini ve daha sonra ark odası yüzeyini büyük ölçüde azaltan, sadece dış faktörlerin hasar görmesi ile vakum kesicisini önlemekle kalmaz ve sıcak ve nemli ve ciddi kirlilik ortamında bile voltaj etkisinin de yüksek direnç durumu gösterebilmesini sağlayabilir.

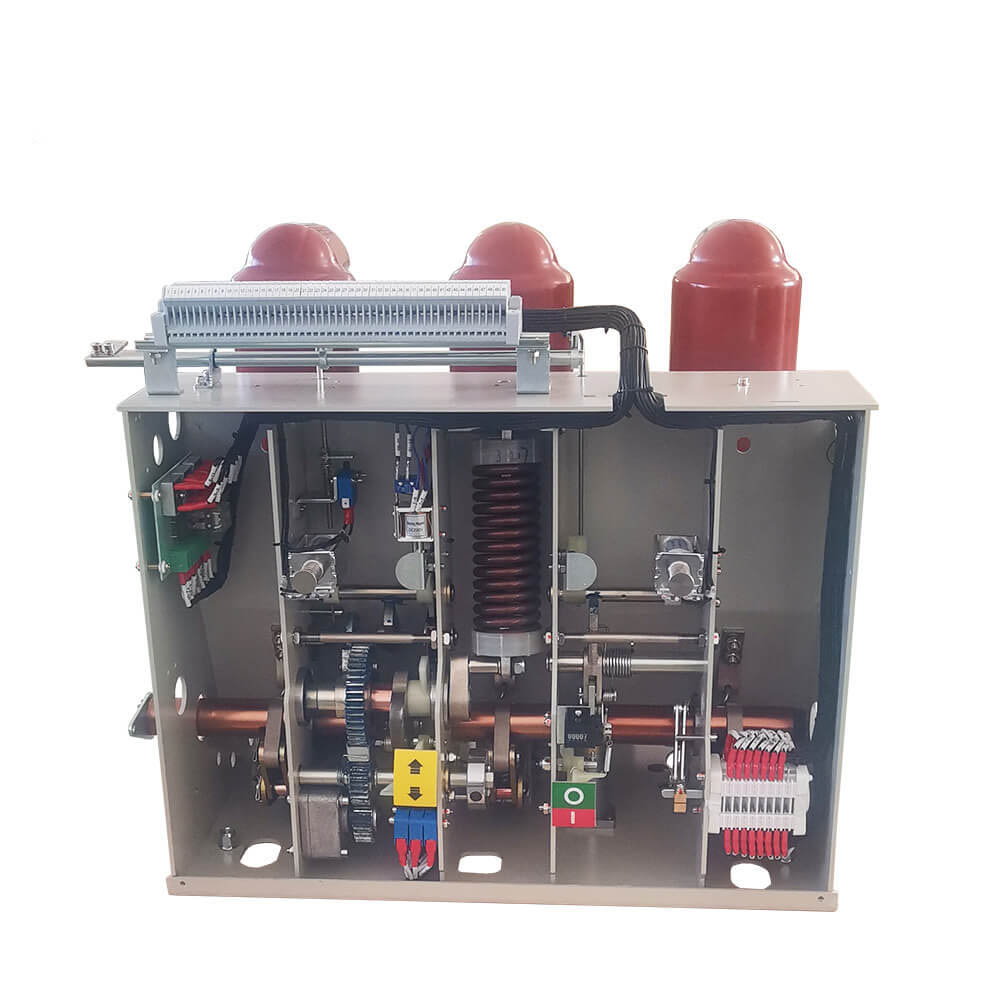

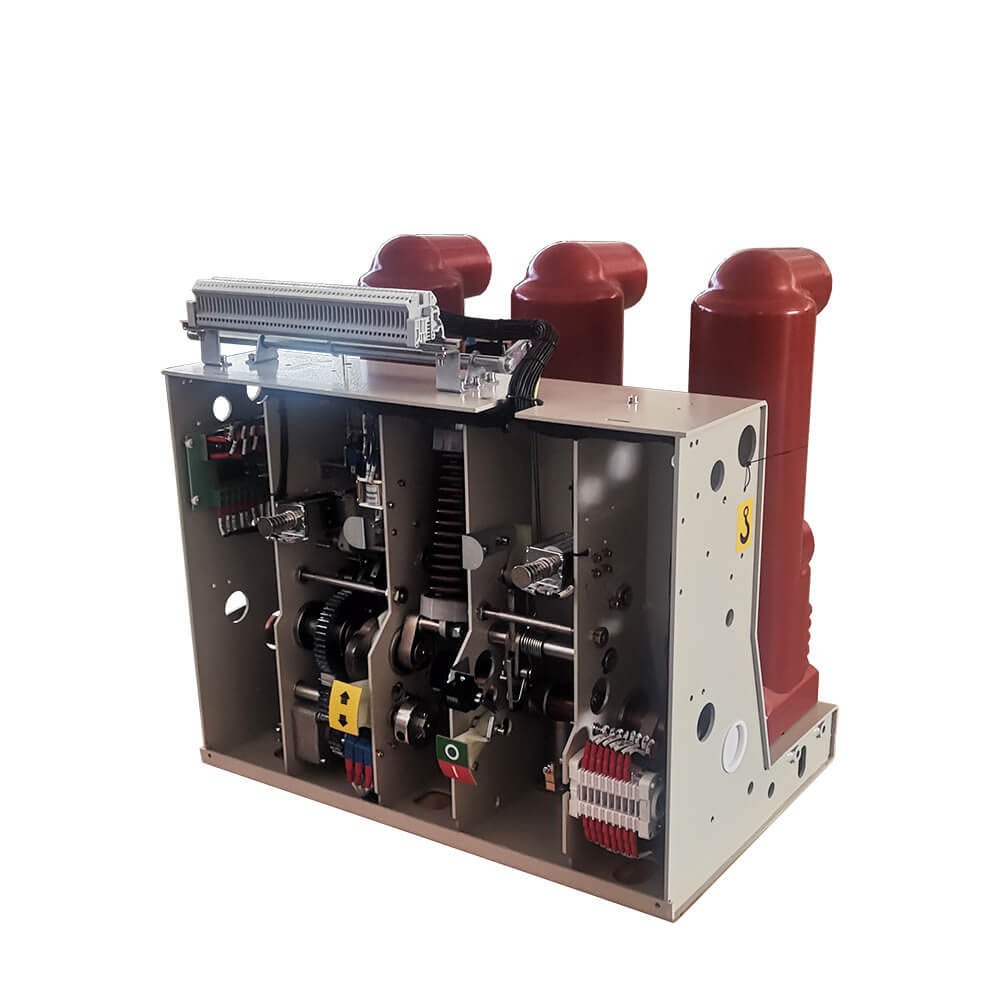

C. Yaylı enerji depolama mekanizması için çalışma mekanizması, manuel enerji depolama ve elektrik enerji depolama fonksiyonu ile şasiye yerleştirilen çalışma mekanizması, ark odasından önce, şasi beş orta bölüm beş montaj alanına ayrıldı, bu arada, enerji depolama kısmı, iletim kısmı, takma kısmı ve tampon kısmı sırasıyla çalışma mekanizmasının yerleştirilmiştir. VBI-12 vakum devre kesici, birleşik bir bütün oluşturmak için ark odasını ve çalışma mekanizmasını düzenleyecektir, yani yapısal tasarım, çalışma mekanizmasının çalışma mekanizmasının çalışma performansının, gereksiz aralıklı iletim bağlantılarını azaltarak, enerji tüketimi ve gürültünün çalışmasını azaltarak, daha fazla tutarlı olmasını sağlar, bu devreyi azaltır, VBI-1'in çalışma performansını azaltır, enerji tüketimi, enerji tüketimi ve vBI-1'in işletme performansını azalt, Kesici el arabası şalterine yüklenebilir, sabit bir şalterine yüklenebilir.

D. Devre kesici, uzun hizmet ömrü, basit bakım, kirlilik yok, patlama tehlikesi ve düşük gürültü yoktur ve sık çalışma gibi sert çalışma koşulları için uygundur.

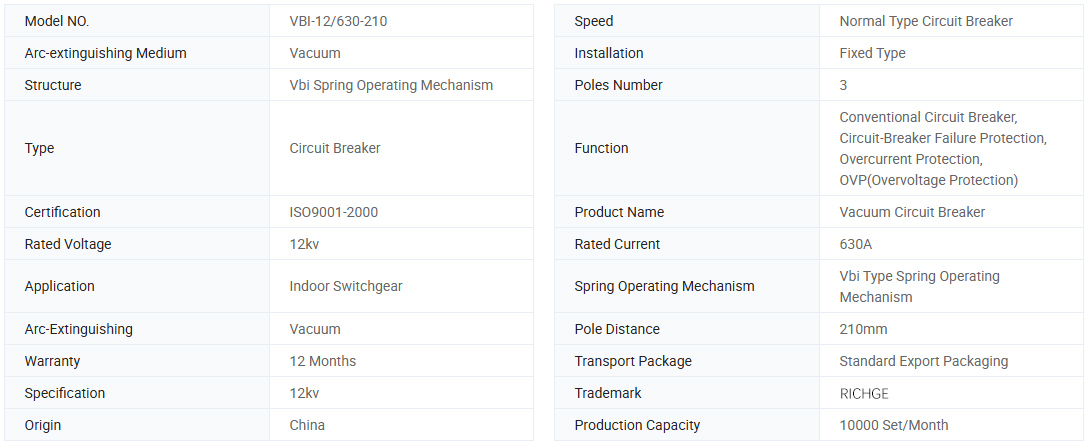

Temel Bilgi.

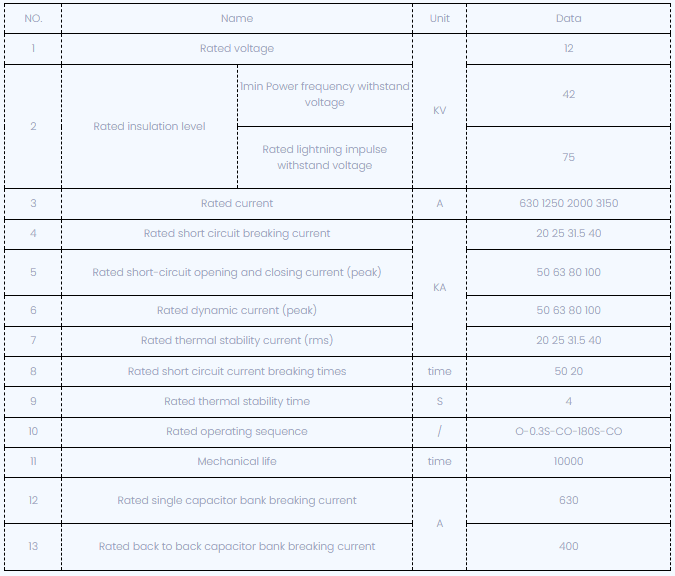

Teknik parametreler

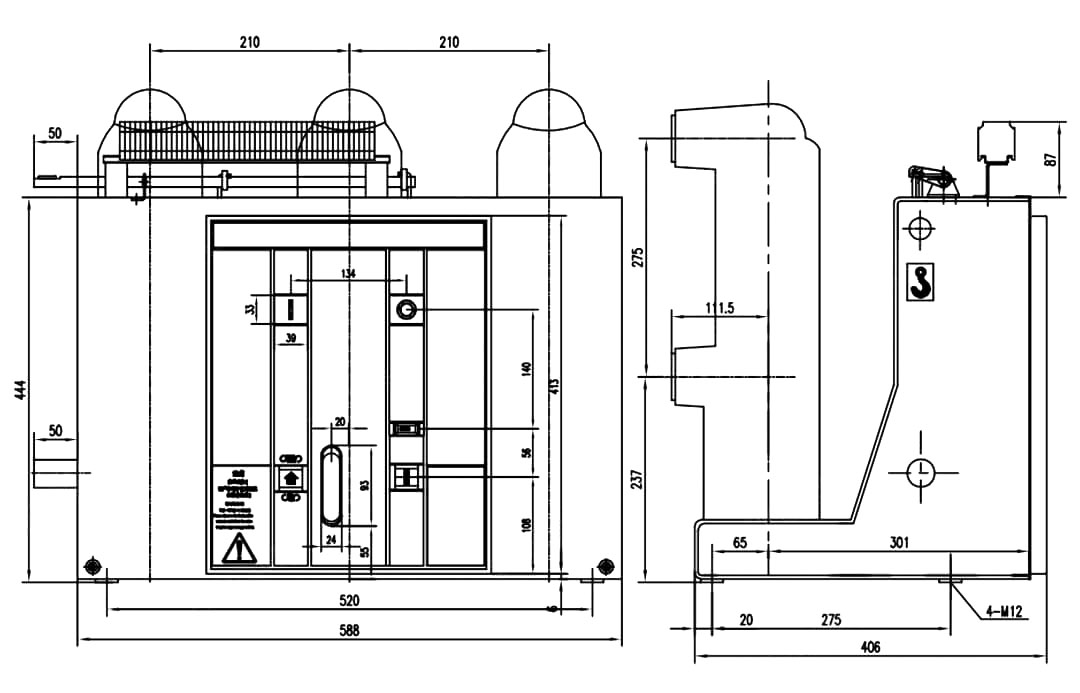

Boyutsal Çizim:

Çevre koşulları

1.Bament Sıcaklık: -15 ℃ ~+40 ℃ (depolama ve taşıma izin vermek için -30 ℃).

2. Yükseklik: ≤1000m.

3. bağıl nem: günlük ortalama ≤%95, aylık ortalama ≤%90. Doymuş buhar basıncı günlük ortalama 2,2KPA, aylık ortalama ≤1.8 kPa.

4. Deprem yoğunluğu: ≤8 derece.

5. Ateş, patlama tehlikesi, ciddi pis, kimyasal korozyon ve yoğun titreşim yerleri yok.
