AF Serisi Pnömatik Hava Filtresi

AF Serisi Pnömatik Hava Filtresi | Hava Kaynağı Arıtma Sistemi için SOLIH Basınçlı Hava Ön Filtresi

Marka: Richge Technology'den SOLIH | Endüstriyel Pnömatik Hava Temizleme Filtresi

1. Ürüne Genel Bakış

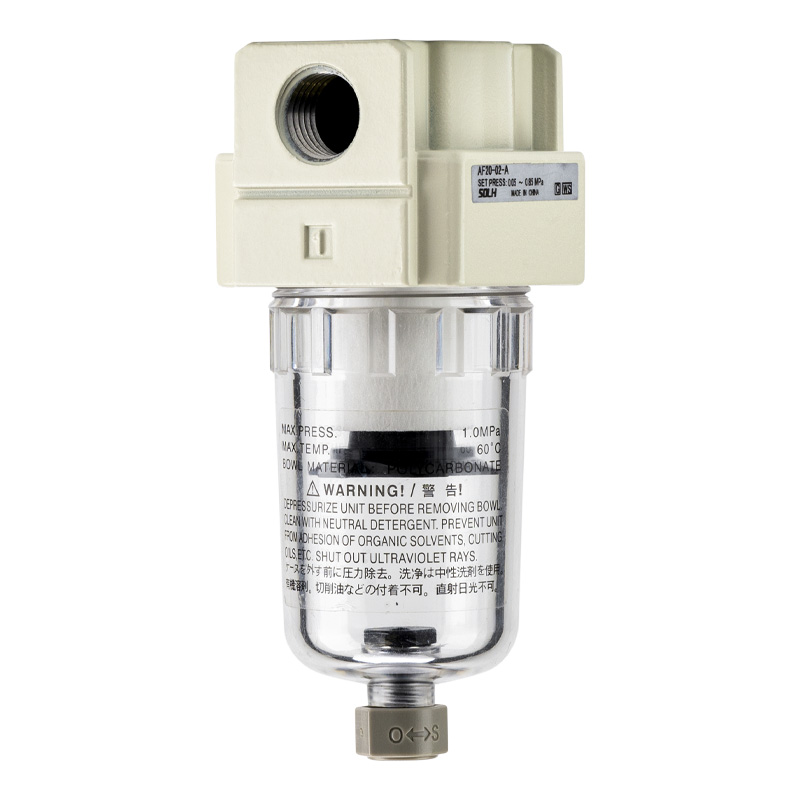

     SOLIH AF Serisi hava filtresipnömatik hava kaynağı arıtma sisteminin çekirdek ön filtre bileşeni. Sıvı suyu, yağ buharını, tozu, pası ve katı parçacıkları basınçlı havadan verimli bir şekilde temizleyen, santrifüjlü girdaplı su ayırma ve fiber filtre elemanından oluşan ikili filtreleme yapısını benimser. Solenoid valfler, silindirler ve pnömatik aletler gibi aşağı yöndeki pnömatik bileşenleri kirlenmeye ve aşınmaya karşı etkili bir şekilde korur. AF filtresi, modüler montajı destekler ve AC iki üniteli veya üç üniteli hava kaynağı arıtma kombinasyonları oluşturmak için AR basınç düzenleme vanaları ve AL yağlayıcılarla mükemmel bir şekilde birleştirilebilir ve endüstriyel pnömatik sistemler için birincil arıtma garantisi olarak hizmet eder.

2. Tam Model ve Bağlantı Noktası Boyutu Spesifikasyonu

3. Temel Teknik Parametreler

4. Model Kodlama Kuralları ve Tanımı

  Standart Model Tanımı

     • AF2000-02: AF serisi pnömatik filtre, 2000 ebat, Rc1/4 dişli portlu, standart manuel drenaj tipi

     • AF4000-04D: AF serisi pnömatik filtre, 4000 ebadında, Rc1/2 dişli portlu, otomatik drenajlı tip

  Kod Kural Açıklaması

     • AF: Hava kaynağı filtresi seri kodu

     • 2000/3000/4000/5000: Gövde büyüklüğü ve akış derecesi

     • 02/04: İş parçacığı bağlantı noktası özellikleri

     • D Son Eki: Otomatik drenaj fonksiyonu (standart manuel drenaj için son ek yoktur)

5. Ürünün Temel Avantajları

     • Çift Verimli Filtrasyon: Ön uçtaki santrifüj girdaplı yapı, sıvı suyu ve büyük yabancı maddeleri hızla ayırırken, arkadaki 5μm yüksek yoğunluklu fiber filtre elemanı ince toz ve parçacıkları yakalayarak basınçlı havanın çok aşamalı derinlemesine arıtılmasını sağlar.

     • Çift Drenaj Seçenekleri: Geleneksel aralıklı ekipmanlar için standart manuel drenajla donatılmıştır; 24 saat sürekli çalışan ekipmanlar için isteğe bağlı otomatik drenaj (-D) versiyonu, manuel bakım ihmalini ortadan kaldırır.

     • Modüler Kombinasyon Tasarımı: Standart modüler yapı, AR basınç regülatörü ve AL yağ mister ile kesintisiz birleştirmeyi destekler, iki üniteli veya üç üniteli hava kaynağı arıtma gruplarını serbestçe birleştirir, ekipman kurulumu ve boru hattı entegrasyonu için uygundur.

     • Güvenli ve Görsel Operasyon: Bardak hasarını ve uçuşan döküntüleri önlemek için koruyucu kap kapağıyla donatılmıştır; dahili basınç farkı ekranı, elemanın tıkanma durumunu sezgisel olarak yansıtarak kullanıcılara zamanında değiştirme ve bakım işlemlerini hatırlatır.

     • Geniş Uyarlanabilirlik ve Kararlılık: 0,15~0,9MPa geniş basınç aralığında ve -5~60°C sıcaklık ortamında kararlı çalışma, çeşitli zorlu endüstriyel atölye koşullarına uygundur.

6. Tipik Uygulama Senaryoları

     • Hava Kompresörü Ana Boru Hattı Arıtma: Genel hava kalitesini iyileştirmek amacıyla fabrika atölyesi ana gaz devreleri için merkezi hava kaynağı filtrelemesi ve arıtması.

     • Otomasyon Endüstriyel Ekipmanlar: Pnömatik çalışmayı stabilize etmek için otomatik makineler, takım tezgahları, paketleme ekipmanları ve elektronik üretim ekipmanları için saflaştırmanın desteklenmesi.

     • Yüksek Hassasiyetli Endüstri Senaryoları: İşleme doğruluğunu etkileyen kirlilik girişimini önlemek amacıyla püskürtme, kaynak, hassas aletler ve ölçüm cihazları için ön hava kaynağı saflaştırması.

     • Pnömatik Bileşen Koruması: Bileşen aşınmasını azaltmak ve servis ömrünü uzatmak amacıyla silindirler, solenoid valfler ve pnömatik aletler için ön uç filtre olarak kullanılır.

7. Günlük Bakım Yönergeleri

     • Düzenli Drenaj: Su seviyesinin uyarı çizgisinin altında olmasını sağlamak ve sıvı suyun aşağı yönde akmasını önlemek için filtre kabında biriken suyu periyodik olarak boşaltın.

     • Zamanında Eleman Değişimi: Filtrasyon verimliliğini sağlamak için, hava basıncı farkı bariz bir şekilde arttığında veya 6~12 aylık düzenli kullanımdan sonra fiber filtre elemanını değiştirin.

     • Standart Kurulum: Normal filtreleme ve su ayırma performansını sağlamak için, vana gövdesi üzerindeki hava akışı ok işaretine göre kesinlikle dikey olarak monte edin.

Bir Cümle Özeti

     SOLIH AF serisi hava filtresi, 5μm yüksek hassasiyetli arıtma, çift drenaj modları ve modüler kombinasyon işleviyle çift santrifüj ve fiber filtreleme yapısını benimser ve aşağı yönlü pnömatik ekipmanı korumak için endüstriyel pnömatik hava kaynaklı arıtma sistemleri için en temel ön uç arıtma bileşenidir.
