AF800 / AF900 Serisi Büyük Kapasiteli Yüksek Akışlı Hava Filtresi

Marka:Richge Technology'den SOLH

Ürüne Genel Bakış

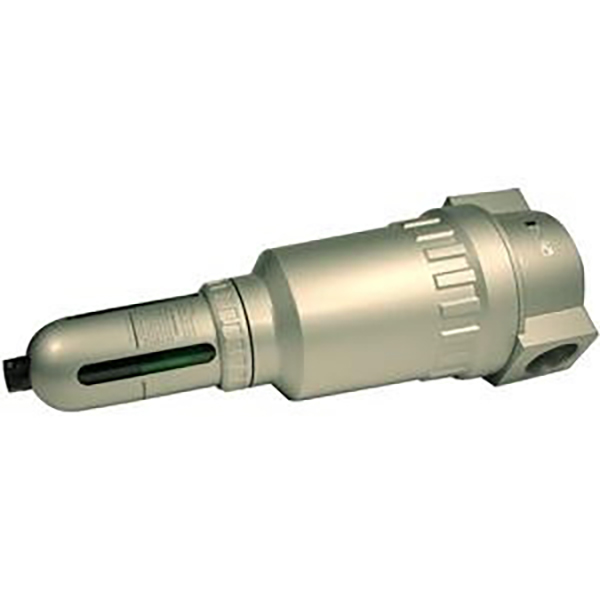

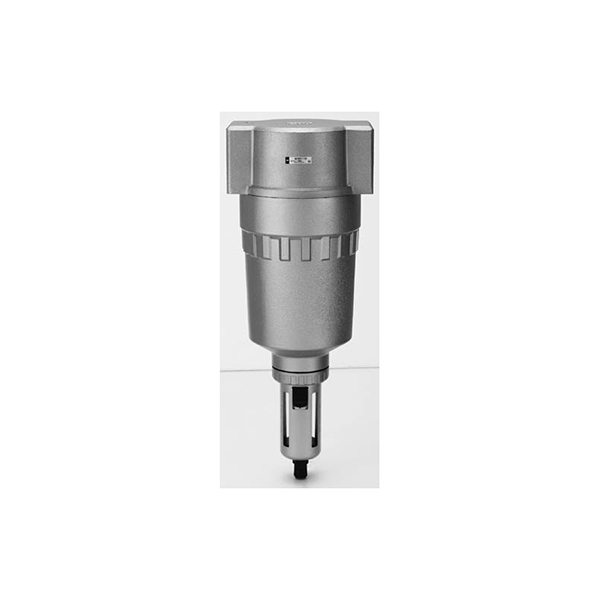

     SOLH AF800 ve AF900, endüstriyel büyük kalibreli, yüksek kapasiteli ana boru hattı hava filtreleridir; tam boyut ve performansa sahip, SMC orijinal AF800/AF900 ile değiştirilebilir. Hava kompresörü ana hava kaynağı, tüm üretim hattının merkezi hava beslemesi ve çok valfli ada yüksek akışlı pnömatik sistemler için tasarlanmıştır. Küçük split hava servis üniteleri AF200/300/400'den farklı olarak büyük akış kanalına, ultra yüksek arıtma akışına ve büyük kapasiteli su toplama kabına sahiptirler.

     Basınçlı hava içindeki yoğunlaşmış suyu, pası ve toz yabancı maddelerini santrifüj yoluyla ayırır, aşağı yöndeki solenoid valfleri, silindirleri, vakum ejektörlerini ve büyük pnömatik aktüatörleri tamamen korur ve tüm pnömatik hattın arıza oranını büyük ölçüde azaltır.

İki tam spesifikasyon:

   1. AF800: Orta büyük akış, bağlantı noktası G1¼ / G1½ (1,25 / 1,5 inç)

   2. AF900: Ekstra büyük ana boru hattı filtresi, G2 bağlantı noktası (2 inç)

     İsteğe bağlı aksesuarlar: Manuel tahliye / şamandıra otomatik tahliye, çok dereceli filtre elemanı, şeffaf PC kase / patlamaya dayanıklı metal kase. Yüksek güçlü hava kaynağı talebi olan takım tezgahı kümeleri, lityum pil üretim hatları, boyama atölyeleri ve komple kimyasal ekipmanlarla geniş çapta uyumludur.

Tam Model Kodlama Kuralı

   Tam sipariş kodu formatı: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Büyük kapasiteli, yüksek akışlı hava filtresinin seri kodu

    2. F12 / F16 / F20: Bağlantı noktası diş boyutu

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Orta son ek: Drenaj tipi

     -- Boş: Standart manuel tahliye

     -- AD47: NC normalde kapalı şamandıralı otomatik tahliye (PC haznesi için, ekipman kapatıldıktan sonra hava kaçağı olmaz)

     -- AD48-6: Normalde açık şamandıralı otomatik tahliye YOK (naylon metal hazne için, sürekli otomatik drenaj)

   4. Son ek: Su kabı malzemesi seçeneği

     -- Boş: Standart şeffaf PC kasesi + metal çarpışma önleyici koruyucu kapak

     -- M: Sıvı seviyesi gözlem pencereli, paslanmaya dayanıklı metal hazne (tozlu, yağlı, zorlu dış ortamlar için)

     -- MG: Uzaktan su hacmi gözlemi için dahili sıvı seviye göstergeli metal kase

   5. Filtre elemanı hassasiyeti özelleştirilebilir:

     -- Standart 5μm; isteğe bağlı 2μm yüksek hassasiyet, 10/20/40/70/100μm kaba filtre

Evrensel Çekirdek Teknik Özellikler Tablosu

İç Yapı ve Filtrasyon Çalışma Prensibi

  1. Aşama 1: Santrifüjlü Su Ayırma Kılavuz Yapısı

     -- Hava akışı teğet yönde yüksek hızda döner; merkezkaç kuvveti, sıvı yoğunlaşmış suyu, yağ damlacıklarını ve büyük pas parçacıklarını kasenin iç duvarına fırlatır ve bunlar yerçekimi ile dibe çöker. Filtre elemanı yükünü azaltmak ve değiştirme döngüsünü uzatmak için %95'ten fazla sıvı kirletici madde önceden ayrılmıştır.

  2. Aşama 2: Çok Katmanlı Fiber Filtre Elemanı

     -- Santrifüjle dehidrasyondan sonra basınçlı hava, çok katmanlı fiber filtre kartuşundan geçerek küçük katı toz ve ince yağ aerosol parçacıklarını yakalar. 2μm yüksek hassasiyetli versiyon, hassas oransal valfler ve vakum devreleri için ultra temiz hava kaynağı sağlar.

  3. Kasenin Üstünde Yerleşik Su Sıçrama Bölmesi

     --  Sıvı suyun hava akışıyla temiz hava boru hattına ikincil sürüklenmesini önlemek için alttaki çökelmiş suyu izole eder.

  4. Çıkarılabilir Su Kabı + Tahliye Düzeneği

     Altta iki drenaj çözümüyle entegre drenaj vanası:

     -- Manuel boşaltma: Biriken suyu manuel olarak boşaltmak için alt düğmeye basın

     -- Şamandıralı otomatik tahliye: Su eşiğe ulaştığında şamandıra yükselir ve drenajı otomatik olarak açar, sürekli üretim hatları için gözetimsiz çalışma

   5. Sert Eloksallı Alüminyum Alaşımlı Ana Gövde

     - Ultra düşük hava akış direncine sahip geniş düz akış kanalı, tam basınçta bariz basınç düşüşü olmadan stabil hava beslemesi

     -- büyük akışlı yük; yağ önleyici ve korozyon önleyici yüzey işlemi.

Opsiyonel Aksesuarlar ve Malzeme Seçim Kılavuzu

   1. Üç Su Kasesi Seçeneği

   1.1 Standart şeffaf PC kasesi (fabrika varsayılanı)

     - Avantajı: Atölyedeki demir artıklarının kırılmasını önlemek için metal çarpışma önleyici kabukla donatılmış gerçek zamanlı görsel su seviyesi gözlemi. Kuru iç mekan sıradan otomatik üretim hatları için uygundur.

   1.2 Naylon metal koruyucu kase (sonek M)

     -- Avantajı: Yüksek darbe dayanımı, kesme sıvısı ve UV ışınlarına karşı dayanıklılık, kırılgan çatlama riski yoktur. Tozlu yağlı boyalar ve yüksek sıcaklıktaki takım tezgahlarının zorlu çalışma koşulları için idealdir.

   1.3 Sıvı seviye göstergeli metal hazne (MG son eki)

     -- Metal gövde üzerinde harici gözlem penceresi, ışık korumalı kapalı patlamaya dayanıklı ortamlar için okunabilir su hacmi, kimyasal ve patlamaya dayanıklı atölyeler için tercih edilir.

   2. İki Otomatik Tahliye Modeli Karşılaştırma Tablosu

  3. Filtre Elemanı Hassasiyet Seçim Kılavuzu

     -- 5μm standart filtre: Çoğu takım tezgahı, silindir ve solenoid valf için evrensel, en iyi maliyet performansı

     -- 2μm yüksek hassasiyetli filtre: Vakum ejektörleri, hassas oransal regülatörler, 3C elektronik üretim hatları için temiz hava devreleri

     -- 10~100μm kaba filtre: Aşağı yöndeki hassas hava kaynağı bileşenlerini korumak için hava kompresörü çıkışındaki birincil ön filtre

Temel Ürün Rekabet Avantajları

   1. Büyük çaplı ultra düşük akış direnci

     -- Küçük AF serisine göre çok daha büyük akış kesitine sahip 1,25/1,5/2 inç düz geçişli valf gövdesi. Çok silindirli ve çok valfli adaların senkronize çalışması sırasında minimum basınç zayıflaması, tüm ekipmanlar için kararlı çıkış itme kuvveti.

   2. Büyük kapasiteli su depolama odası

     -- 45cm³ büyük hacimli hazne, sık drenaj sıklığını azaltır; hava kompresörü ana boru hattında merkezi filtreleme için mükemmeldir.

  3. Zorlu çalışma koşulları için tam koruma

     - İç mekan, dış mekan, tozlu ve kimyasal patlamaya dayanıklı ortamlara uygulanabilen şeffaf PC / metal patlamaya dayanıklı kasenin ücretsiz seçimi.

  4. Eşleşen tam hatlı hava kaynağı çözümü

     -- AFC iki üniteli / AC üç üniteli büyük kapasiteli hava servis tertibatı, komple ana hava kaynağı işleme ünitesini oluşturmak için AR800/AR900 büyük akış basınç regülatörü ve AL800/AL900 yağ buharı yağlayıcı ile birleştirilebilir.

  5. İthal markalarla tamamen değiştirilebilir

     -- Uluslararası ana markalarla tutarlı montaj boyutu, diş özellikleri ve filtre elemanı boyutu. Boru hatlarını veya braketleri değiştirmeden hava kompresörü ana boru hattının yenilenmesi için doğrudan değiştirme.

  6. Az bakım ve uzun servis ömrü

     -- Santrifüjlü ön ayırma, filtre elemanının kirlenme hızını yavaşlatır; Sarf malzemesi değiştirme maliyetini azaltmak için filtre kartuşu sökülebilir, temizlenebilir ve yeniden kullanılabilir.

Standart Komple Hava Kaynağı Eşleştirme Çözümleri

  1. Çözüm 1: Ağır Hizmet Üretim Hattı Ana Hava Kaynağı 3 Üniteli Montaj

     -- Hava kompresörü çıkışı → AF900-F20 Filtre + AR900 Regülatör + AL900 Yağlayıcı (AC900 üç parçalı ünite) → PA naylon ana boru hattı branşmanı → 4V valf adaları, MSQ döner tabla silindirleri, her istasyonda 4F ayakla çalıştırma konsolları

  2. Çözüm 2: Patlamaya Dayanıklı Lityum Pil ve Boyama Atölyeleri için Yağsız İki Üniteli Montaj

     -- Hava kompresörü ana boru hattı → AF800-F16 metal çanak filtre + AR800 regülatör (AFC800 iki üniteli, yağlayıcıyı çıkarın) → 50-VFE/50-VPE patlamaya dayanıklı solenoid valfler + ZU vakum ejektörlü tutma istasyonları

  3. Çözüm 3: Küçük Takım Tezgahı Kümeleri için Merkezi Hava Temini

     -- AF800-F12 (G1¼) yüksek akış filtresi → 3F taban valfleri, SC standart silindirler ve C110 hava üfleme tabancaları ile birden fazla makine aletini besleyen çok yollu PU/PA ana boru hattı

Tipik Endüstriyel Uygulama Senaryoları

     -- Büyük CNC takım tezgahı kümeleri, ağır damgalama ve perçinleme ekipmanı ana hava kaynağı

     -- Lityum pil kaplama, hücre düzeneği patlamaya dayanıklı otomatik üretim hatları

     -- Otomobil komple araç boyama, mürekkep ve toz patlamaya dayanıklı atölyeler

     -- Büyük paketleme hatları, lojistik sınıflandırma çok istasyonlu merkezi hava beslemesi

     -- Kimyasal boru hattı valfi otomatik kontrolü, komple pnömatik ekipmanı destekleyen yağ ve gaz

     -- Aşağı yöndeki hassas hava kaynağı bileşenlerini korumak için hava kompresörü odası ana bilgisayar girişindeki birincil ön filtre

Seçim ve Çalıştırma Şartnamesi Notları

  1. Akış Seçim Kuralı

     -- Tek boru hattındaki silindirlerin ve valf adalarının toplam hava tüketimi 6000 L/dk'yı geçiyorsa AF800 seçilmelidir; 12000 L/dak'nın üzerinde AF900'ü seçin. Küçük AF200/300 yüksek akışa dayanamaz, bu da ciddi basınç düşüşüne ve yetersiz silindir itme kuvvetine neden olur.

  2. Kase Seçimi Kırmızı Çizgi

     -- Boyama, kesme sıvısı yağlı ortamlarda, dış mekan açık hava ve patlamaya dayanıklı alanlarda standart PC şeffaf kase kullanılması yasaktır. Çarpma sonrası çatlama ve su sızıntısından kaynaklanan güvenlik tehlikelerini önlemek için M/MG metal versiyonuna geçilmelidir.

  3. Vakum Devreleri İçin Zorunlu Kural

     -- Vakumlu kapma üretim hatları yalnızca AFC iki üniteli düzeneği (yağlayıcı olmadan) benimser. AL yağ buharı yağlayıcı, ZU/ZB vakum ejektörlerinin yağlama yağının nozülleri tıkamasını önlemek için seri olarak bağlanamaz.

  4. Kurulum Yönü Standardı

     -- Valf gövdesinin üzerinde GİRİŞ/ÇIKIŞ hava akışı oku yazılıdır; hava girişi yönünü kesinlikle takip ederek takın; Normal yerleşimi ve yoğunlaşan suyun toplanmasını sağlamak için su kabı dikey olarak aşağıya bakmalıdır.

  5. Bakım Döngüsü Gereksinimleri

     -- PC kasesi: Biriken suyu günlük olarak kontrol edin; otomatik tahliye modeli şamandıra sıkışmasını haftalık olarak denetler

     -- 5μm standart filtre elemanı: Her 30 günde bir temizleyin, yoğun toz koşullarında her 15 günde bir değiştirin

     -- 2μm yüksek hassasiyetli filtre elemanı: Her 15 günde bir değiştirin

     -- Bakımdan önce: Ön ana HSV manuel kapatma vanasını kapatın, kaseyi ve filtre kartuşunu çıkarmadan önce kalan boru hattı basıncını boşaltın

Bir Cümle Özeti

     SOLH AF800/AF900 büyük kapasiteli ana boru hattı hava filtresi, 12000~20000 L/dak ultra yüksek akışlı, isteğe bağlı otomatik şamandıra tahliyeli ve şeffaf/metal patlamaya dayanıklı su haznesine sahip santrifüjlü ön ayırma yapısını benimser; hava kompresörü ana hatları, lityum pil, boyama ve ağır makine aleti merkezi hava besleme sistemleri için birincil nem ve yabancı madde ayırma ekipmanı olarak komple büyük çaplı hava servis ünitesi oluşturmak üzere AR/AL800/900 ile uyumludur.
