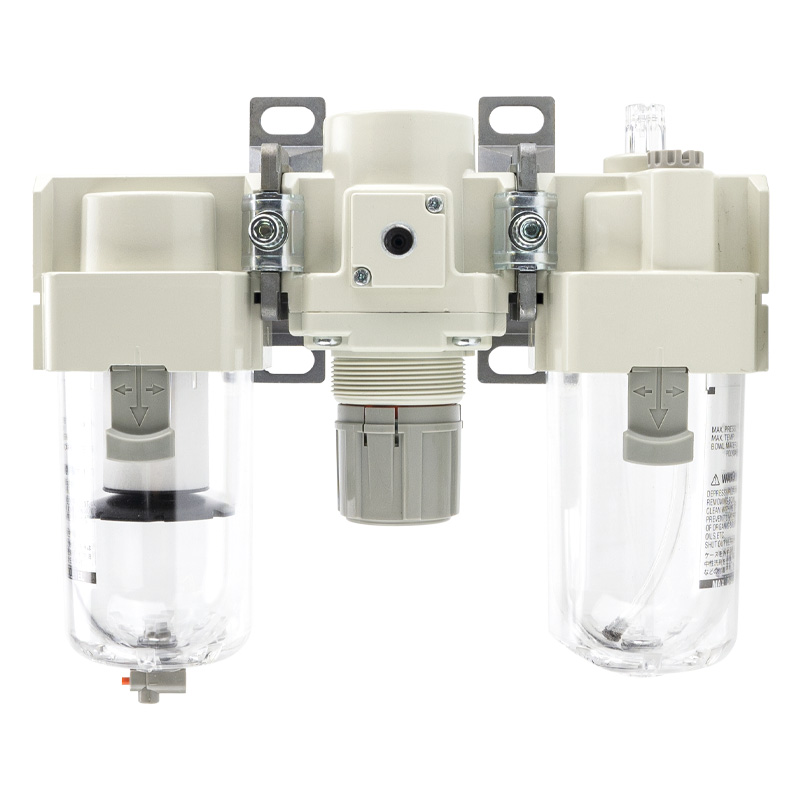

AC Serisi FRL Üç Üniteli Kombinasyon

AC Serisi FRL Üç Üniteli Kombinasyon | AF+AR+AL Pnömatik Hava Kaynaklı Arıtma Üçlü Montaj

Marka: Richge Technology'den SOLIH | Standart Endüstriyel FRL Pnömatik Servis Ünitesi

1. Ürüne Genel Bakış ve Tanım

     SOLIH AC serisiFRL üç üniteli kombo oluşan standart bir tam set pnömatik hava kaynağı arıtma tertibatıdır.AF hava filtresi + AR basınç regülatörü + AL hava yağlayıcı. Tüm proses pnömatik hava işlemeyi tamamlar: tek bir modüler ünitede kirlilik ve nem filtreleme, kararlı basınç düzenlemesi ve hassas mikro yağlama. Silindirler, solenoid valfler ve pnömatik motorlar gibi aşağı yöndeki pnömatik bileşenler için kapsamlı koruma sağlayarak bileşen aşınmasını etkili bir şekilde azaltır, sıkışma arızasını önler ve tüm pnömatik sistemin servis ömrünü uzatır. Geleneksel yağlamalı pnömatik devreler için en standart ve temel çekirdek düzeneğidir.

2. Tam Seri Model ve Teknik Özellikler Tablosu

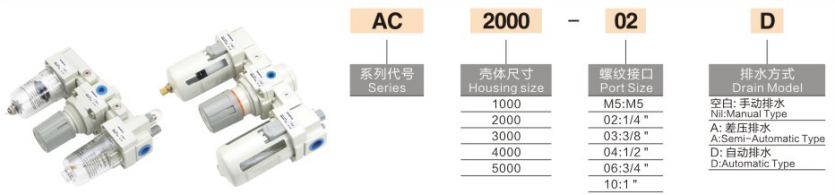

  Son Ek Kodu Tanımı

     • -D: Otomatik drenaj fonksiyonu (manuel su tahliyesine gerek yoktur)

     • -G: Yüksek hassasiyetli basınç göstergesi ile donatılmıştır

  Model Örneği: AC4000-04D → 1/2 inç port boyutu, otomatik tahliye fonksiyonlu standart FRL üç üniteli

3. Temel Teknik Parametreler

4. Yapısal Özellikler ve Ürün Avantajları

     • Entegre Modüler Yapı: Standart eklenmiş modüler tasarım, hızlı kurulum, sökme ve değiştirme sağlar. Her ünitenin bakımı bağımsız olarak yapılabilir, bu da yerinde bakım zorluğunu ve değiştirme maliyetini büyük ölçüde azaltır.

     • Yüksek Verimli Siklon Su Ayırma: Filtre, havadaki sıvı suyu ve büyük parçacıkları hızla ayıran, hassas filtre elemanını koruyan ve genel hava temizleme verimliliğini artıran santrifüjlü girdaplı su giderme yapısını benimser.

     • Taşma Tipi Sabit Basınç Düzenlemesi: Basınç regülatörü, hızlı yanıt ve sabit basınç çıkışı ile taşma voltajı dengeleme yapısını benimser ve akış değişikliği veya ekipman titreşiminden kaynaklanan basınç kayması ve dalgalanmayı etkili bir şekilde önler.

     • Topuz Kendinden Kilitleme Ayarı: Kendiliğinden kilitlenen basınç ayar düğmesi tasarımı, kazara dokunma veya uzun süreli titreşimden kaynaklanan basınç parametresi değişimini önleyerek pnömatik sistemin uzun süreli stabil çalışmasını sağlar.

     • Görsel Yağ ve Su Seviyesi Tasarımı: Güvenlik koruyucu kapaklı şeffaf PC kabı, filtre su seviyesinin ve yağlayıcı yağ seviyesinin gerçek zamanlı gözlemlenmesini sağlayarak zamanında drenaj ve yağ takviyesini kolaylaştırır.

     • Bağımsız Değiştirilebilir Sarf Malzemeleri: Filtre elemanı ve yağlayıcı çekirdeği, tüm ünite setini değiştirmeden ayrı ayrı değiştirilebilir, böylece uzun vadeli işletme maliyeti azalır.

5. Standart Hava Devresi Çalışma Akışı

  Hava Kompresörü → AC FRL Üç Üniteli → Solenoid Valf → Pnömatik Silindir / Pnömatik Aktüatör

     Üç ünite, adım adım hava işleme gerçekleştirir: nemi ve yabancı maddeleri filtreleme → giriş basıncını dengeleme → yağlama yağını atomize etme, terminal pnömatik bileşenleri için temiz, stabil ve yağlanmış hava kaynağı sağlama.

6. Tipik Uygulama Senaryoları

     • Endüstriyel Otomasyon Ekipmanları: Otomatik takım tezgahları, manipülatörler ve otomatik üretim hatları için hava kaynaklı ön arıtma.

     • Hafif Sanayi Üretim Hatları: Ambalajlama, baskı, tekstil ve elektronik işleme ekipmanları için sabit hava beslemesi.

     • Yağlanmış Pnömatik Bileşenler: Yağlama gerektiren teleskopik silindirler, pnömatik tutucular ve pnömatik motorlar için özel hava kaynağı uygulaması.

     • Atölye Merkezi Hava Kaynağı Sistemi: Genel pnömatik sistem stabilitesini iyileştirmek için hava kompresörü ana boru hattının ikincil saflaştırılması ve basınç stabilizasyonu.

7. Seçim Kılavuzu: İki Üniteli VS Üç Üniteli

8. Günlük Bakım Talimatları

     • Filtre kabındaki su seviyesinin uyarı çizgisinin altında olduğundan emin olmak için suyu düzenli olarak boşaltın.

     • Filtre elemanını, hava basıncı farkı belirgin şekilde arttığında veya 6-12 aylık geleneksel kullanımdan sonra zamanında değiştirin.

     • Normal arıtma verimliliğini sağlamak için, valf gövdesindeki hava akışı okuna göre kesinlikle dikey olarak monte edin.

     • Terminal bileşenlerinin eşit şekilde yağlanmasını sağlamak için yağ buharı atomizasyon durumunu düzenli olarak kontrol edin.

Bir Cümle Özeti

     SOLIH AC serisi FRL üç üniteli kombinasyon, filtreleme, basınç stabilizasyonu ve mikro yağlama fonksiyonlarını entegre ederek modüler kurulum, stabil basınç çıkışı ve görsel yağ-su izleme özelliklerine sahiptir ve geleneksel yağlamalı pnömatik otomasyon sistemleri için standart ve en yaygın kullanılan hava kaynağı arıtma çözümüdür.
