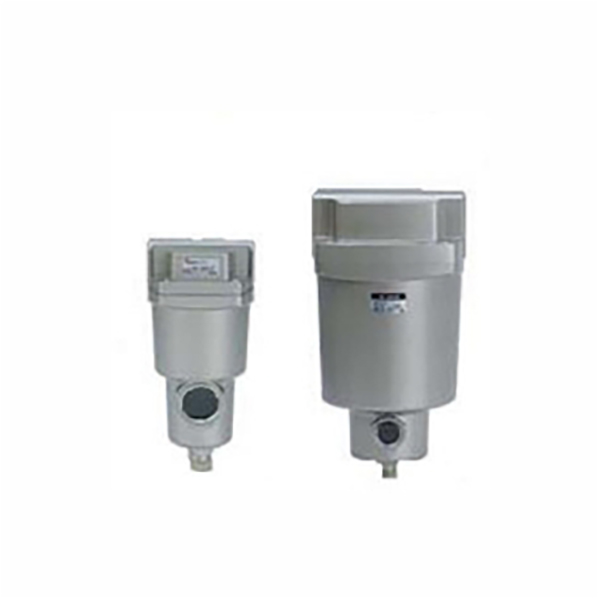

AFF/AM Serisi Basınçlı Hava Temizleme Filtresi (Ana Hat)

Marka:Richge Technology'den SOLH

Seri Konumlandırma ve Temel Fonksiyonlar

     AFF ve AM, birleşik hava kaynağı temizleme tertibatının çekirdeğini oluşturur. AFF, katı yabancı maddeleri ve yoğunlaşmış su damlacıklarını gidermek için birincil kaba filtre görevi görürken AM, mikro yağ aerosolünün giderilmesi için hassas yağ buharı ayırıcıdır, basınçlı hava temizliğini artırır ve aşağı yöndeki pnömatik aktüatörleri tamamen korur.

  1. AFF Serisi Ana Hat Kaba Filtre

     -- Filtreleme hassasiyeti: 1μm, %99 parçacık yakalama oranı (eski 3μm seviyesinden yükseltildi)

     -- Temel fonksiyon: Büyük tozu, pas artıklarını ve yoğunlaştırılmış suyu giderin, ön birincil filtreleme olarak %99 su ayırma verimliliği

     -- Temizlik standardı: ISO8573-1:2010 [4:7:4]

  2. AM Serisi Yağ Buharı Ayırıcı (İnce Filtre)

     -- Filtrasyon hassasiyeti: 0,1μm, %99 mikro yağ buharı yakalama oranı (eski 0,3μm seviyesinden yükseltildi)

     -- Temel fonksiyon: Tam yağ buharı ayrımı, çıkışta kalan yağ konsantrasyonu ≤1mg/m³ (0,8ppm), yağsız yağlama prosesi gereklilikleriyle tam uyumlu

     -- Temizlik standardı: ISO8573-1:2010 [2:7:3]

  3. Paylaşılan Genel Avantajlar

     -- Ultra düşük basınç düşüşü ≤5kPa, enerji tasarrufu, geleneksel modellere göre %20 artırılmış akış kapasitesi

     -- Hafif paslanmaz çelik sıvı saklama kabı, maksimum ağırlıkta %52'ye kadar azalma

     -- Görsel bakım hatırlatıcısı: filtre değiştirme zamanlamasını belirlemek için kırmızı halkalı standart yerleşik tıkanıklık göstergesi; Hızlı model tanımlaması için renk kodlu filtre uç kapakları

     -- Modüler kademeli tasarım, çok dereceli ultra temiz hava taleplerini karşılamak için AMD / AMH ultra ince filtrelere seri olarak bağlanabilir

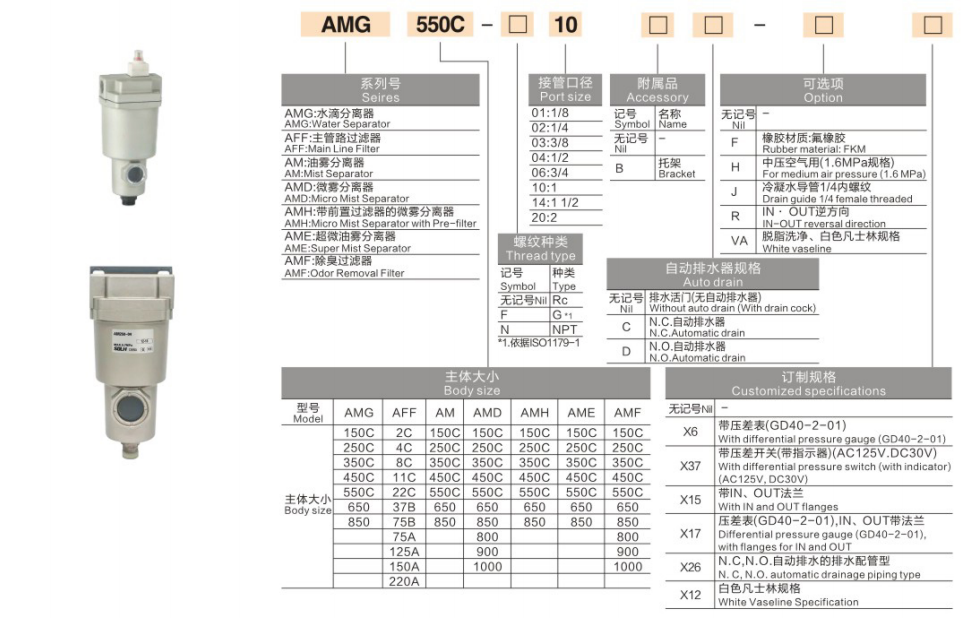

Tam Model Adlandırma Kuralı

 1. Örnek Modeller: AFF40-04; AM50-10D

  2. Standart Sipariş Örnekleri

     -- AFF kaba filtre, 1/2" port, otomatik tahliye: AFF40-04D

     -- AM yağ buharı ayırıcı, 1" port, otomatik tahliye: AM50-10D

     -- Yüksek akış 7000 L/dak, 1,5" bağlantı noktası: AM70D-14

Evrensel Teknik Özellikler (Standart Test Durumu: 0,7MPa, 20°C)

  1. Genel Ortak Parametreler

     -- Uygulanabilir ortam: Basınçlı hava (yukarı yönde ön filtre ≥40μm gereklidir)

     -- Çalışma basıncı aralığı: 0,1~1,0 MPa; patlamaya dayanıklı basınç 1,5 MPa

     -- Çalışma ortamı sıcaklığı: -5 ~ 60°C (kase içinde buz oluşumu yok)

     -- Tahliye konfigürasyonu: Standart olarak manuel tahliye; -D son eki aracılığıyla isteğe bağlı otomatik tahliye

  2.Tam Seri Akış ve Boyut Parametre Tablosu

Adım Adım Seçim Yönergeleri

  1. Filtrasyon Derecesi Eşleştirme Şeması

     -- Sıradan genel pnömatik devreler: AFF (1μm kaba filtre) → basınç regülatörü → yağlayıcı

     -- Yağsız hassas otomasyon ekipmanı: AFF → AM (0,1μm yağ buharı ayırıcı) → terminal ekipmanı

     -- Ultra yüksek temizliğe sahip yarı iletken / optik süreç: AFF → AM → AMD (0,01μm ultra ince filtre)

  2. Akış Marjı Hesaplaması

     -- Toplam sistem maksimum hava tüketiminden 1,2~1,5 kat daha yüksek nominal akışa sahip modeli seçin; Aşırı yüklenmiş akış, filtreleme verimliliğini büyük ölçüde azaltacak ve basınç kaybını artıracaktır.

  3. Tahliye Modu Seçimi

     -- 24 saat gözetimsiz sürekli üretim, yüksek yoğuşma verimi: -D otomatik tahliye versiyonunu seçin

     -- Aralıklı düşük frekanslı ekipman: standart manuel drenaj tipi yeterli

  4. Bağlantı Noktası Eşleştirme Prensibi

     -- Ana boru hattı çapıyla tutarlı filtre portu boyutu; Ekstra basınç düşüşünü önlemek için çapı azaltmaktan/artırmaktan kaçının.

Tipik Endüstriyel Uygulama Senaryoları

     -- Genel endüstriyel otomasyon: CNC takım tezgahları, hava silindirleri, solenoid valf ön uç su ve yağ giderme

     -- Gıda ve ilaç üretimi: ürün kirlenmesini önlemek için yağsız temiz hava kaynağı

     -- 3C elektronik ve kaplama atölyeleri: yüzey kaplama kusurlarını ve hassas bileşen kirliliğini önlemek için yağ buharını ortadan kaldırın

     -- Hava kompresörü son arıtma sistemi: genel hava saflığını yükseltmek için soğutmalı / adsorpsiyonlu hava kurutucularla kademeli olarak düzenlenmiştir

Performans Karşılaştırması: AFF VS AM

Bir Cümle Özeti

     SOLH AFF 1μm ana hat kaba filtresi ve AM 0,1μm yağ buharı ayırıcı, genel pnömatik, gıda, tıbbi, elektronik ve püskürtmeli yağsız hava kaynağı tedavisi için ISO8573-1 standardına uygun, tam 300~14500 L/dak akış aralığına, görsel tıkanma göstergesine ve isteğe bağlı otomatik tahliyeye sahip modüler kademeli hava temizleme üniteleri oluşturur.
