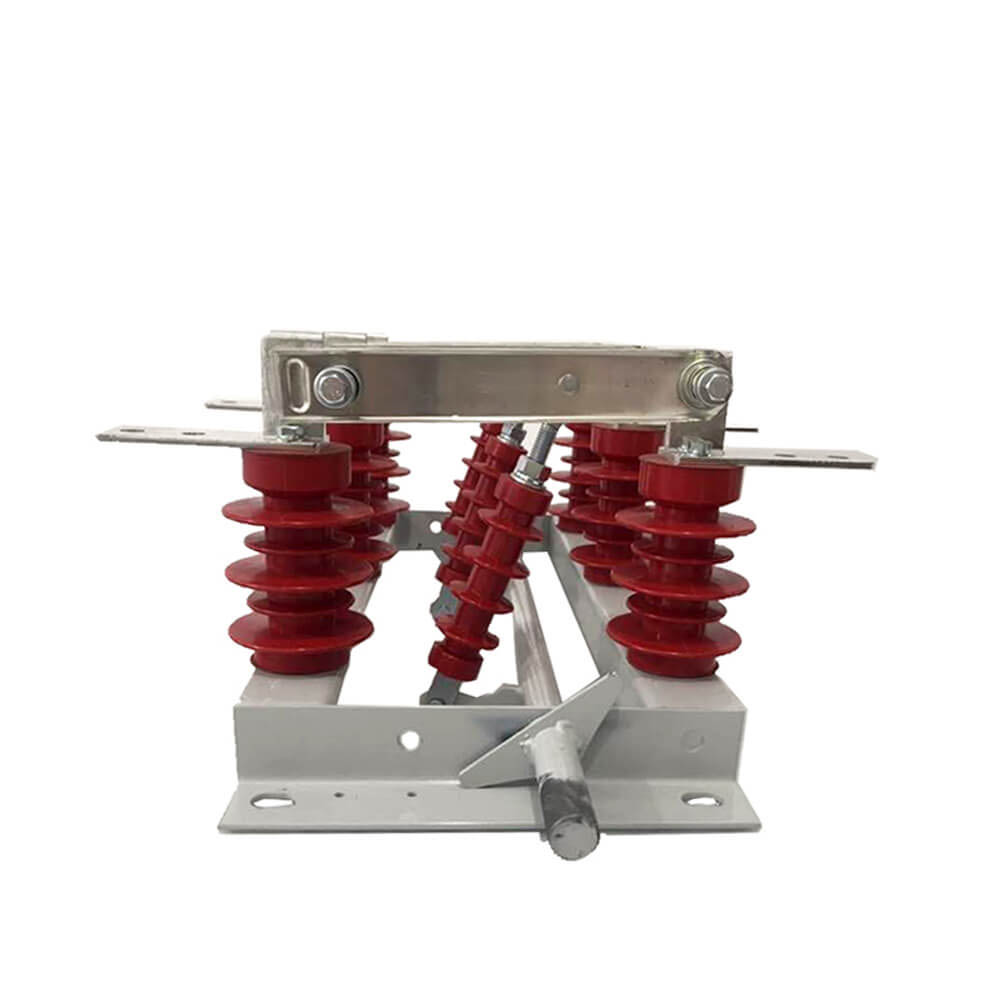

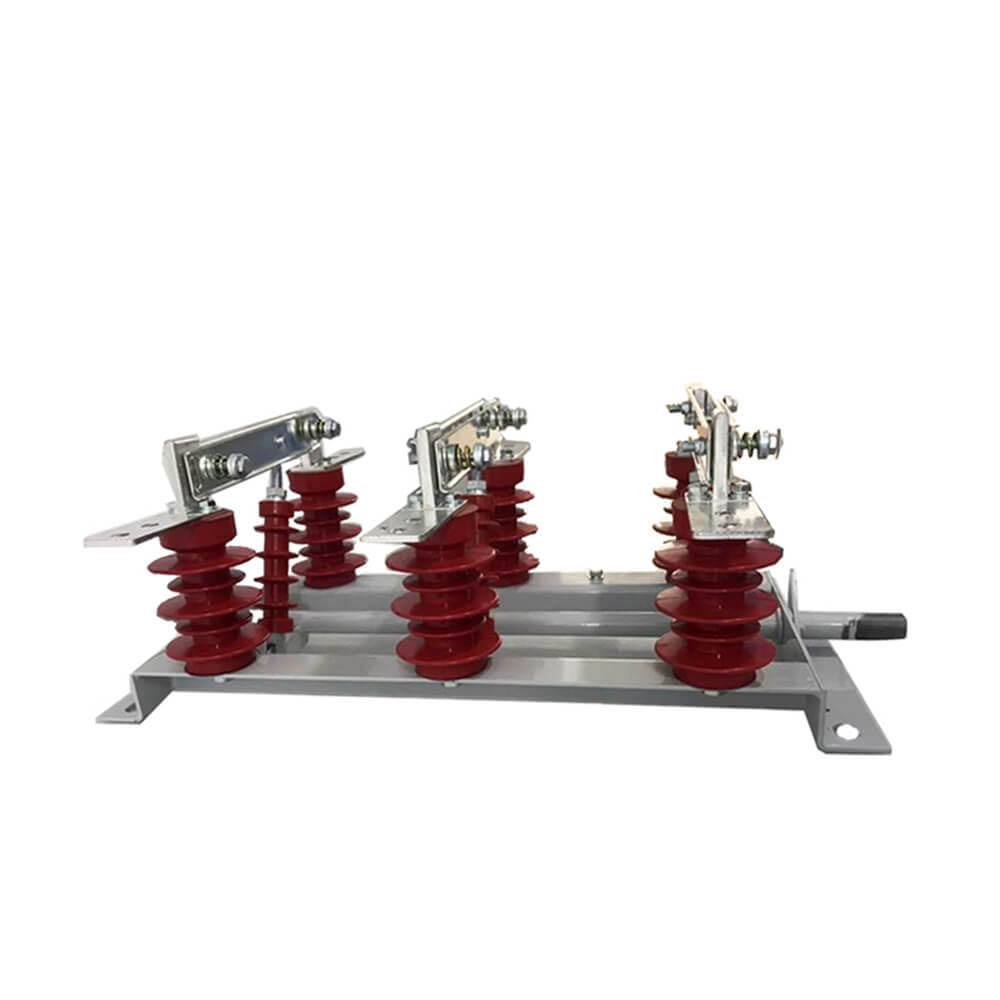

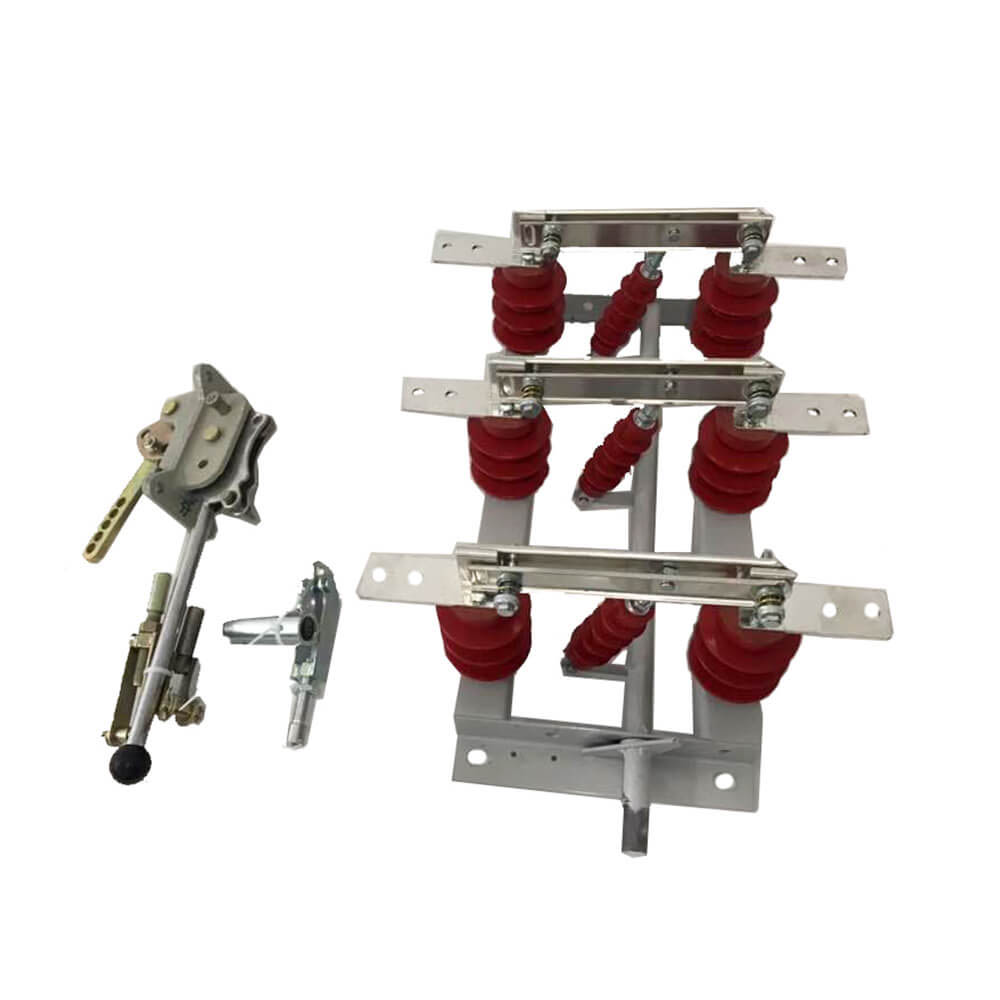

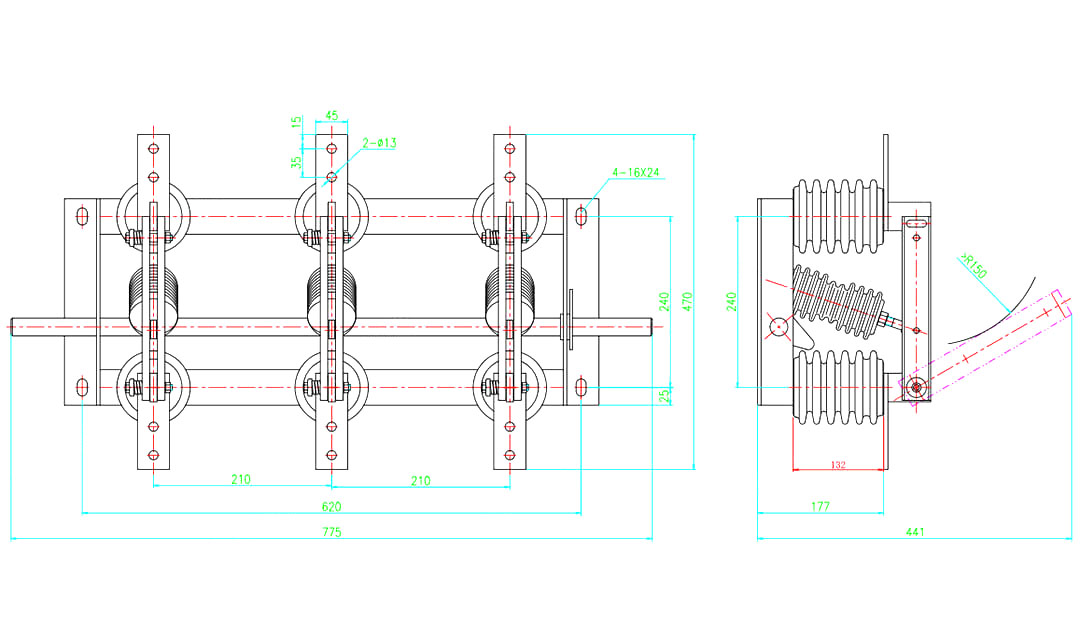

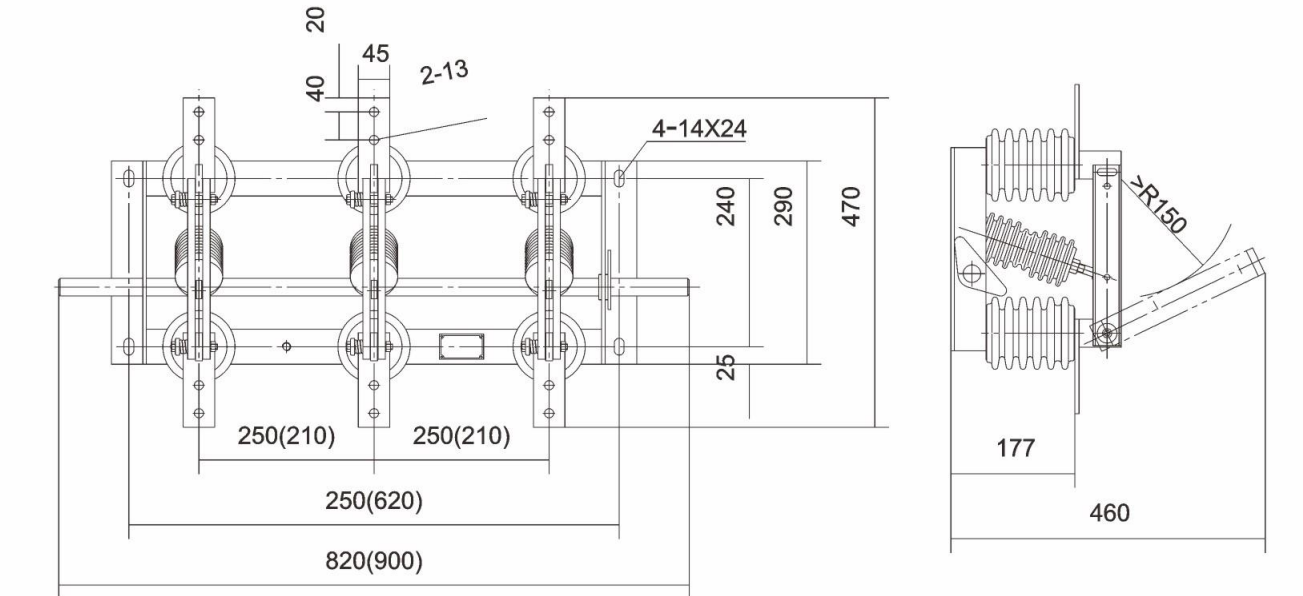

GN19-12/400, 630, 1000, 1250 tipi ayırıcının iletken kısmı, her faz için iki sütun izolatörü ile tabana sabitlenmiştir. (GN19-12C/400, 630, 1000, 1250 tipinde bir sütun izolatörü ve bir porselen mahfaza izolatörü bulunur.) Üç faz paralel olarak monte edilir ve iletken kısım, kontak bıçaklarının ve kontak tutucularının (veya iletken çubukların) statik kontaklarından oluşur. Kontak bıçağının her fazı bağ izolatörünün ortasına bağlanır, bağ izolatörü ve bağlı milin tabanına monte edilir. Mil, biyel koluna (kullanıcı tarafından sağlanan) ve CS6-1 tipi hareket mekanizmasına kol aracılığıyla bağlanır. Bağlantı kontak bıçağı iki oluklu bakır plakadan oluşur; bu plakalar sadece alt sıcaklığı düşürmek için kontak bıçağının ısı dağıtım alanını arttırmakla kalmaz, aynı zamanda kontak bıçağının mekanik mukavemetini de arttırır, böylece anahtarın dinamik stabilitesi artar. Kontak bıçağının bir ucu kontak bloğuna (veya iletken çubuğa) bir cıvata (Shaw arabası) ile monte edilir. GN19-12/1000, 1250 manyetik kilitleme plakasının montajı ile temas halindedir, artı manyetik kilitleme plakasının amacı, büyük bir kısa devre akımı olduğunda iki oluklu kontak bıçağının | cazibe. GN19-12/400, 630 bağlantı kesme anahtarlarının akım boyunca küçük bir sınırı vardır, dolayısıyla manyetik kilitleme plakası eklemeye gerek yoktur.
1. İzolasyon ve Güvenlik: Bağlantı kesildikten sonra güvenilir bir yalıtım boşluğu oluşturulur.
2. Hat Değiştirme: Operasyonel gereksinimlere göre hattı değiştirin ve bağlayın.
3. Düşük Akım Anahtarlama: Bushinglerin, baraların, konnektörlerin, kısa kabloların şarj akımları, anahtarlama gerilimi dengeleme kapasitörlerinin kapasitör akımları, çift bara anahtarlama sırasında sirkülasyon akımları ve gerilim trafolarının uyarma akımları gibi devredeki küçük akımları anahtarlamak için kullanılır.
4. Trafo Uyarma Akımı: Farklı yapısal tiplerin özel koşullarına bağlı olarak, belirli kapasitelerdeki transformatörlerin yüksüz uyarma akımını anahtarlayabilir.
Types of Medium-Voltage Isolators
Orta gerilim izolatörleri, kurulum yöntemlerine göre dış ve iç tiplere ayrılabilir:
- Dış Mekan Orta Gerilim İzolatörleri: Rüzgar, yağmur, kar, kir, yoğuşma, buz, don gibi doğal etkenlere dayanıklı, dış mekan platformlarına montaja uygun.
- İç Ortam Orta Gerilim İzolatörleri: Genellikle daha yüksek yalıtım performansı gerektiren iç ortamlar için uygundur.
Yalıtım desteğinin yapısına bağlı olarak bunlar ayrıca aşağıdakilere ayrılabilir:
- Tek Sütunlu İzolasyon Anahtarı: Elektrik yalıtımı, yerden tasarruf, bağlantı iletkenlerini azaltmak ve özellikle ultra yüksek gerilim iletimi için uygun net bağlantı kesme durumları sağlamak için havai baranın altındaki dikey alanı doğrudan kullanın.
- Çift Sütunlu İzolasyon Anahtarı: Daha yüksek akım talepleri için uygundur ve daha fazla stabilite sağlar.
- Üç Sütunlu İzolasyon Anahtarı: Daha karmaşık güç sistemleri için uygundur ve daha iyi yük kapasitesi ve güvenilirlik sunar.
1: Güvenlik İzolasyon Fonksiyonu - Elektrikli ekipmanın bakımı sırasında, bakım personelinin güvenliğini sağlamak için açık bir elektrik boşluğu ve bağlantı kesme noktası sağlar.
2: Çalışma Sınırlamaları - Yalıtım anahtarı yük altında çalıştırılamaz; yük akımlarını veya kısa devre akımlarını kesmek veya kapatmak için kullanılmamalıdır. Ark söndürme odasıyla donatılmış izolasyon anahtarları, küçük yükler ve yüksüz hatlar altında çalışabilir.
Açılışta Çalıştırma: Önce izolasyon anahtarını kapatın, ardından devre kesiciyi veya yük anahtarını kapatın.
Güç Kapatma İşlemi: Önce devre kesiciyi veya yük anahtarını açın, ardından izolasyon anahtarını açın.
Bir izolasyon anahtarı seçerken, anma geriliminin, anma akımının, dinamik kararlılık akımının ve termal kararlılık akımının uygulamanın gereksinimlerini karşıladığından emin olun. Yalıtım anahtarının birincil rolü, yük akımı olmayan devrelerin bağlantısını keserek güvenli bakım yapılmasına olanak sağlamaktır. Yalıtım anahtarını çalıştırmadan önce devre kesicinin devre bağlantısını kestiğinden emin olun.
The isolating switch does not have a specialized arc-extinguishing device; Ekipman ve personelin güvenliğini sağlamak için yük veya kısa devre koşullarında çalıştırmayın.
 |
 |
 |

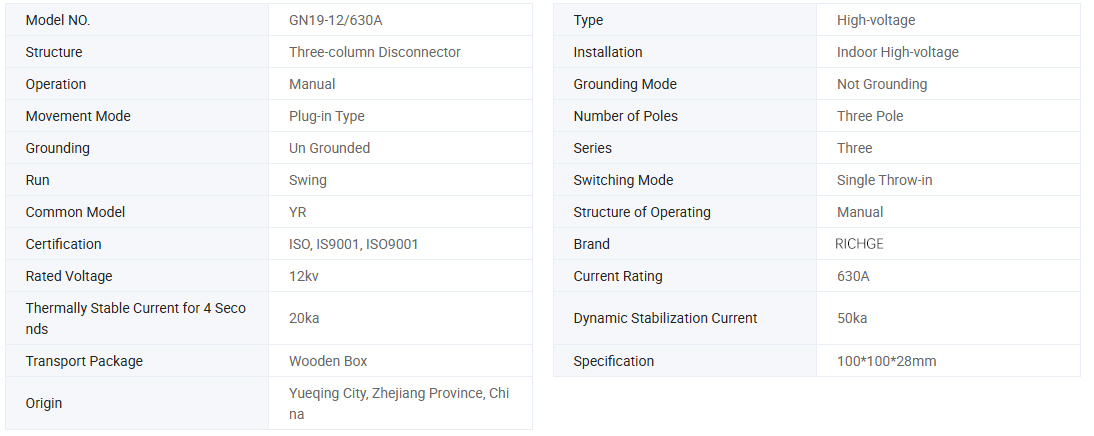

| Modeli |
Nominal gerilim (kV) |
Nominal akım (A) |
Nominal kısa süreli dayanım akımı (/ 4'ler) |
Nominal tepe dayanım akımı (the) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Ortam sıcaklığının üst sınırı +40°C, alt sınırı -10°C, Not: -25°C'de depolama ve taşımaya izin verin
2. Yükseklik 1000 m'den fazla değil
3. Bağıl nem: Günlük ortalama %95'ten fazla değil, aylık ortalama %90'dan fazla değil
4. Su buharı basıncı: günlük ortalama 2,2 × 10-3Mpa'dan fazla değil, aylık ortalama 1,8 × 10-3Mpa'dan fazla değil
5. Çevredeki hava, aşındırıcı veya yanıcı gazlardan, su buharından ve diğer belirgin kirliliklerden arındırılmış olmalıdır.
6. Düzenli ve şiddetli titreşim yok.
Not: Yukarıdaki koşullara uygun değilse lütfen sorunu çözmek için üreticiye danışın.
●OEM ve ODM'yi kabul et:EVET
●Sertifika: CE,Test raporları
●Üretim süresi: 7~ 12 iş günü
●Garanti süresi: 12 Ay
●Teslim süresi: 15 gün
●Bu anahtarı sipariş ederken lütfen model özelliklerini, nominal gerilimi, nominal akımı ve diğer teknik verileri belirtin.
●Özel gereksinimleriniz varsa, bunları çözmek için bizimle görüşebilirsiniz.
