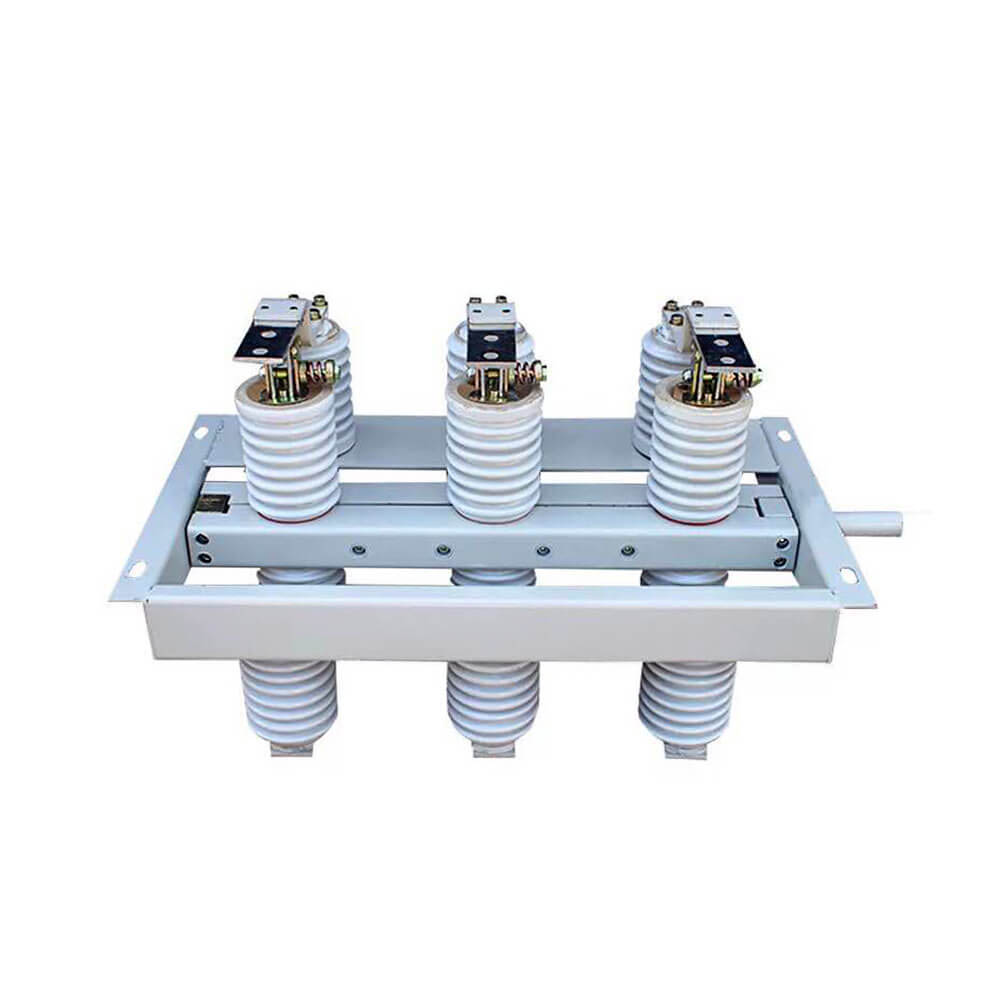

GN30-12 tipi Döner İç Mekan Yüksek Gerilim Yalıtım Anahtarı

GN30-12 tipi Döner İç Mekan Yüksek Gerilim Yalıtım Anahtarı

   GN30-12 iç mekan döner yüksek gerilim ayırıcı, döner bıçaklı yeni bir tiptir. Ana yapısal formül, üç fazlı ortak alçak çerçevenin üst ve alt düzlemlerine iki set yalıtkanı ve kontağı sabitlemek ve bıçağın döndürülmesiyle anahtarın açılıp kapanmasını gerçekleştirmektir. GN3-12D anahtarı, farklı güç sistemlerinin ihtiyaçlarını karşılamak için GN30-12'yi temel alan bir bağlantı bıçağı biçimi ekler. Bu ürünün tasarımı kompakttır, alanı küçüktür, yalıtımı güçlüdür, kurulumu ve ayarlanması kolaydır. "AC yüksek gerilim izolasyon anahtarı ve topraklama anahtarı" gerekliliklerini karşılar ve anma gerilimi 10 KV AC 50 Hz ve altına kadar olan iç mekan sistemlerine uygulanabilir. Gerilim varken ve yük yokken açma kapama devresi olarak kullanılabilir. Yüksek gerilim şalt cihazlarıyla birlikte kullanılabileceği gibi tek başına da kullanılabilir.

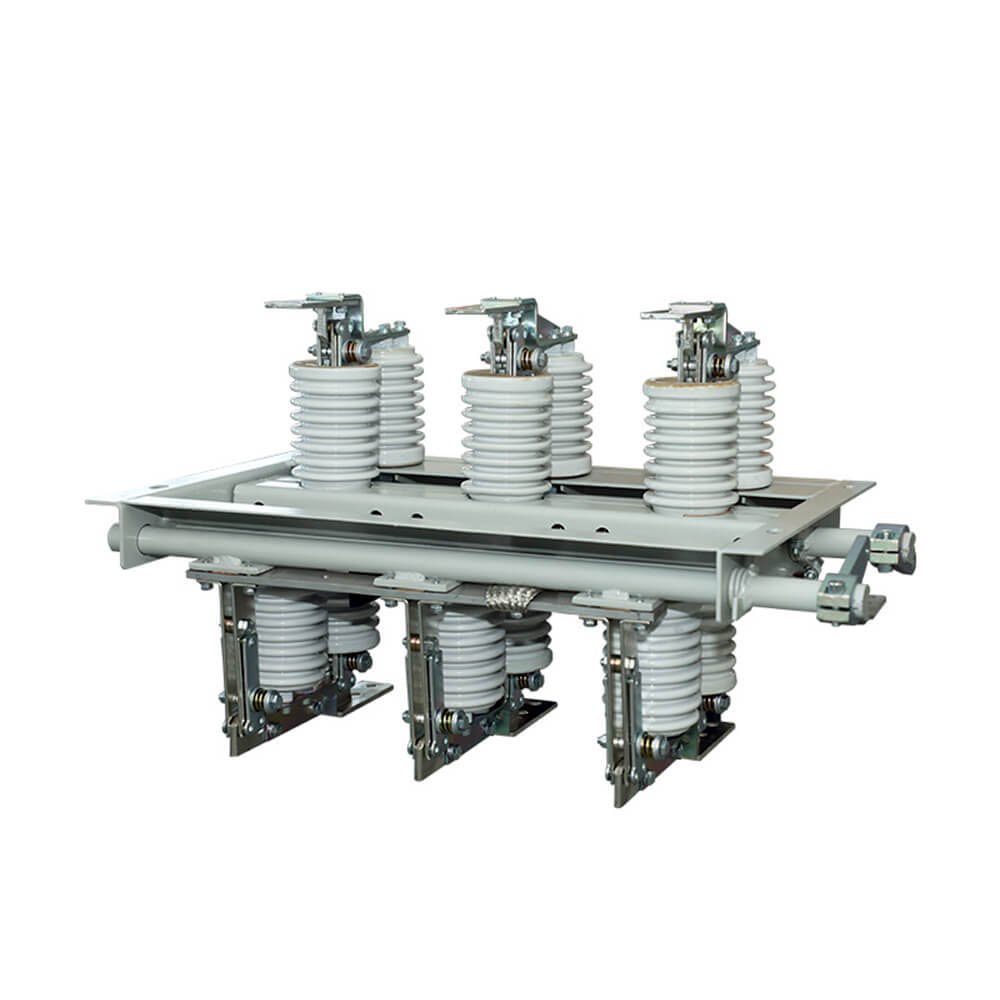

   GN30-12 (D) tipi döner iç mekan yüksek gerilim bağlantı kesme anahtarı, döner bıçak tipinde yeni tip bir izolasyon anahtarıdır, ana yapı iki grup yalıtkanla sabitlenir ve döner kontak aracılığıyla üç fazlı şasinin iki düzlemindeki kontak, anahtarı açma-kapama işlemini gerçekleştirir. GN30-12 (D) tipi şalter, farklı güç sistemlerinin ihtiyaçlarını karşılayabilecek, GN30-12 tipi şalter bazında yeni eklenen topraklama bıçağıdır. Ürün tasarımı kompakt, az yer kaplayan, güçlü yalıtım kabiliyetine sahip, kolay kurulum ve ayarlama özelliğine sahip olup performansı, gerilim altındayken devreyi açmak ve kapatmak için 10kV AC 50Hz nominal gerilim ve iç mekan güç sisteminin altındaki GB1985-89 "AC yüksek gerilim izolasyon anahtarı ve topraklama anahtarı" gereksinimlerini karşılar. Yüksek gerilim şalt dolabıyla birlikte kullanılabileceği gibi ayrı ayrı da kullanılabilir.

GN30-12 izolasyon anahtarı özellikleri

1. Seramik izolatörlerden yapılmış, dayanıklı, kirliliğe dayanıklı ve temizlik gerektirmez.

2. Yeni teknoloji gümüş lehimleme kontaklarının kullanılması, düşük temas direnci, iyi elektrik iletkenliği ve yüksek mekanik mukavemet.

3. Yüksek kaliteli donanım, sağlam ve dayanıklı, hasar görmesi kolay değil, kullanımı kolay ve hafif.

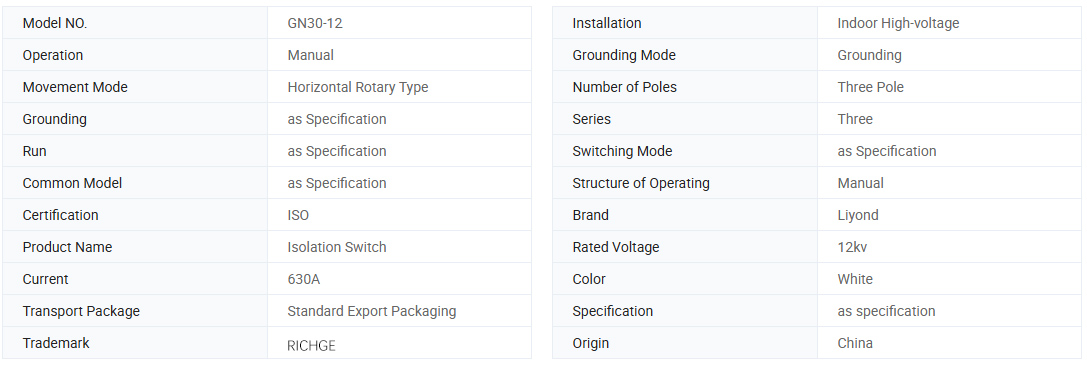

Temel Bilgiler.

Modelin Anlamı

Teknik parametre

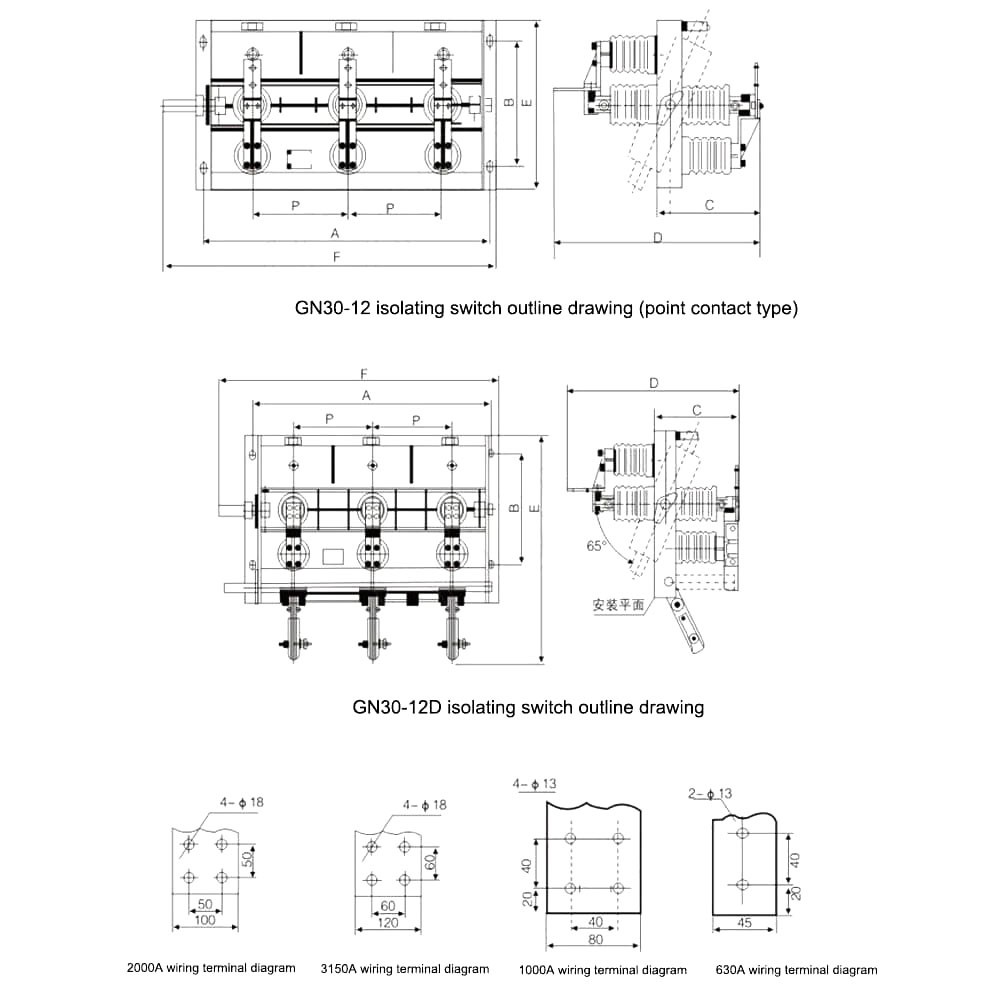

Çizim

Çevre koşullarını kullanın

1. Poster yüksekliği: en fazla 3000 m;

2. Ortam sıcaklığı: +40°C'den yüksek değil, -30°C'den düşük değil; günlük sıcaklık farkı 15°C'dir;

3. Bağıl iç hava sıcaklığı: %90'dan fazla değil (+25°C'de);

4. Deprem şiddeti: 8 dereceden fazla değil

5. Kurulum sahasında, ayırıcının yalıtımını ve iletkenliğini ciddi şekilde etkileyen gaz, buhar, kimyasal birikim, tuz spreyi, toz, kir ve diğer patlayıcılar ve aşındırıcı maddeler bulunmamalıdır;

6. Kurulum yerinde sık sık şiddetli titreşimler olmamalıdır.

Sipariş talimatları

●OEM ve ODM'yi kabul et:EVET

●Sertifika: CE,Test raporları

●Üretim süresi: 7~ 12 iş günü

●Garanti süresi: 12 Ay

●Teslim süresi: 15 gün

●Bu anahtarı sipariş ederken lütfen model özelliklerini, nominal gerilimi, nominal akımı ve diğer teknik verileri belirtin.

●Özel gereksinimleriniz varsa, bunları çözmek için bizimle görüşebilirsiniz.
