Yapı ve çalışma prensibi

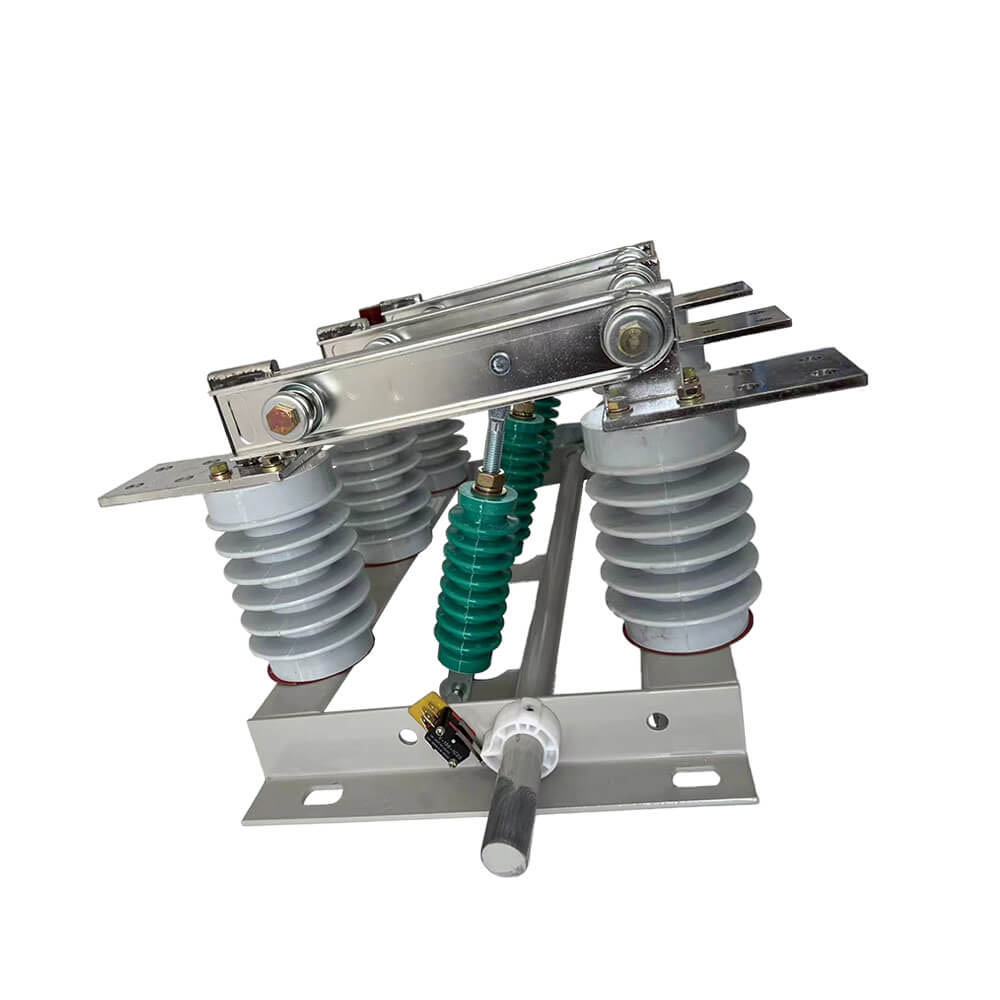

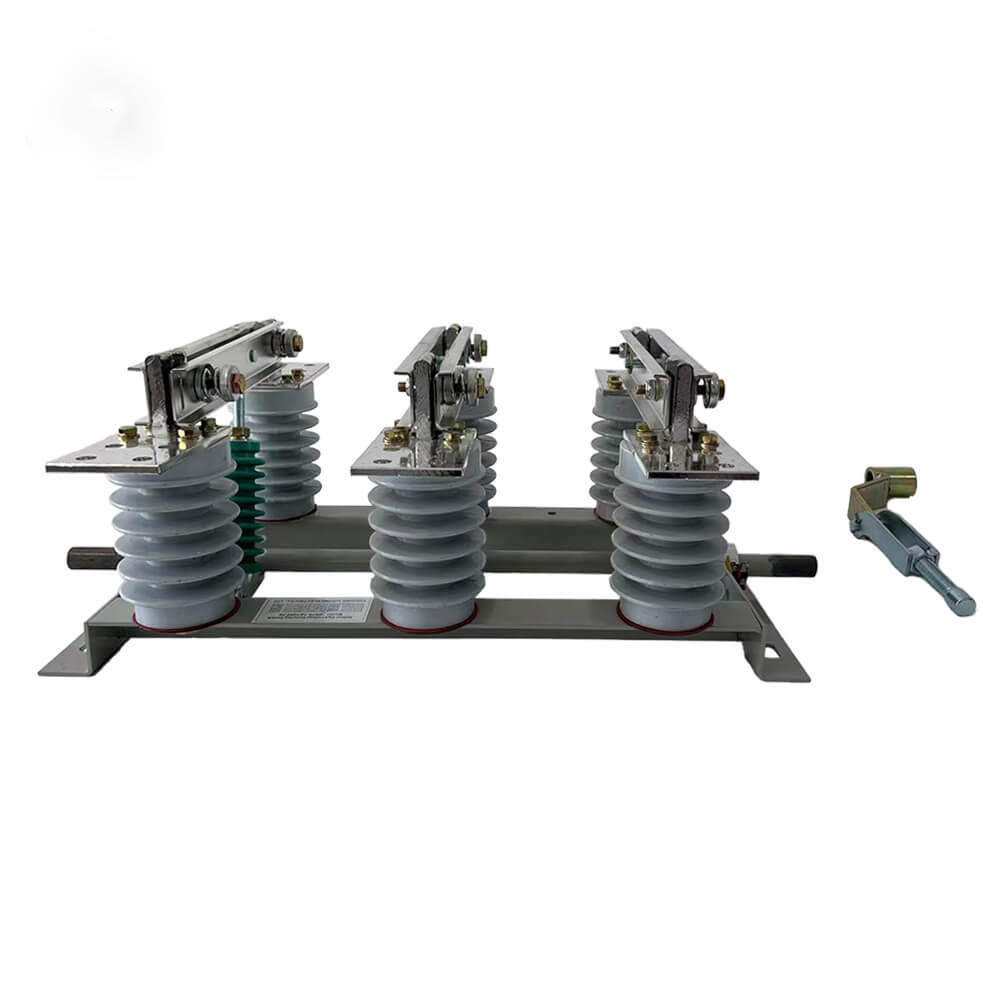

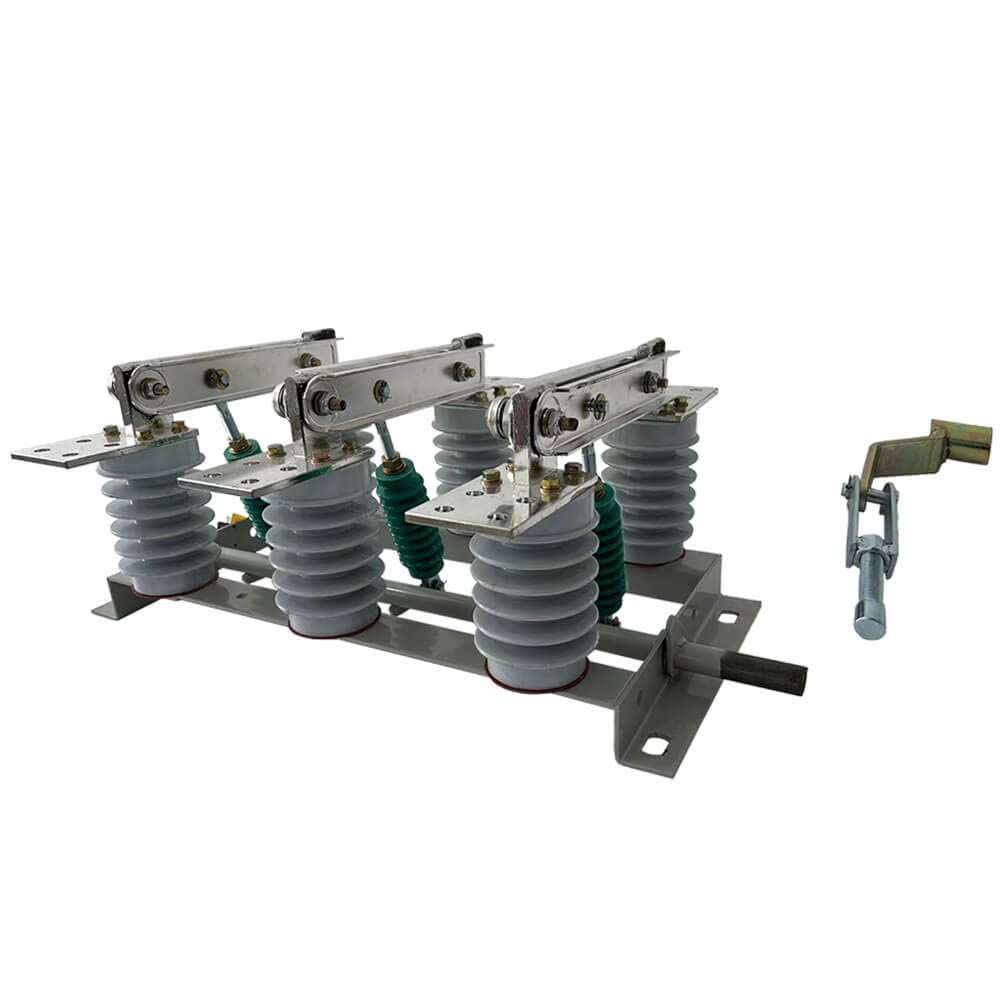

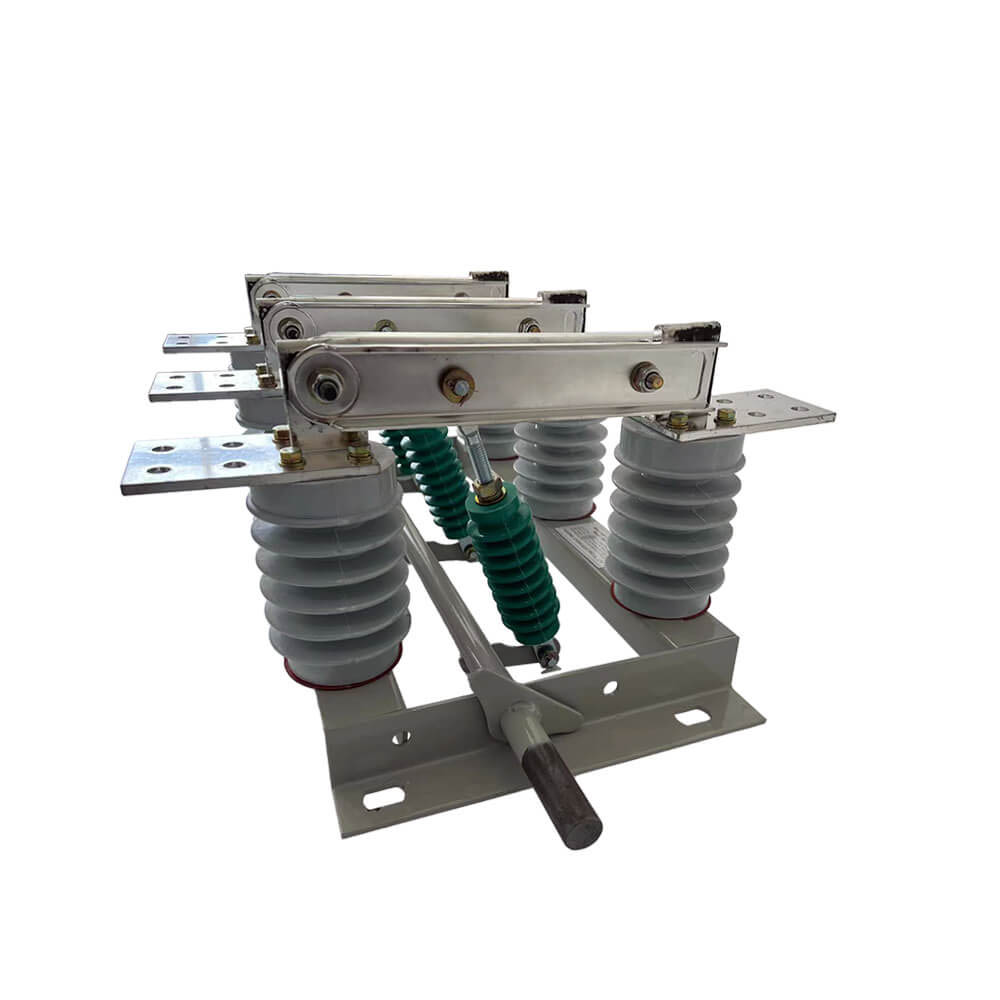

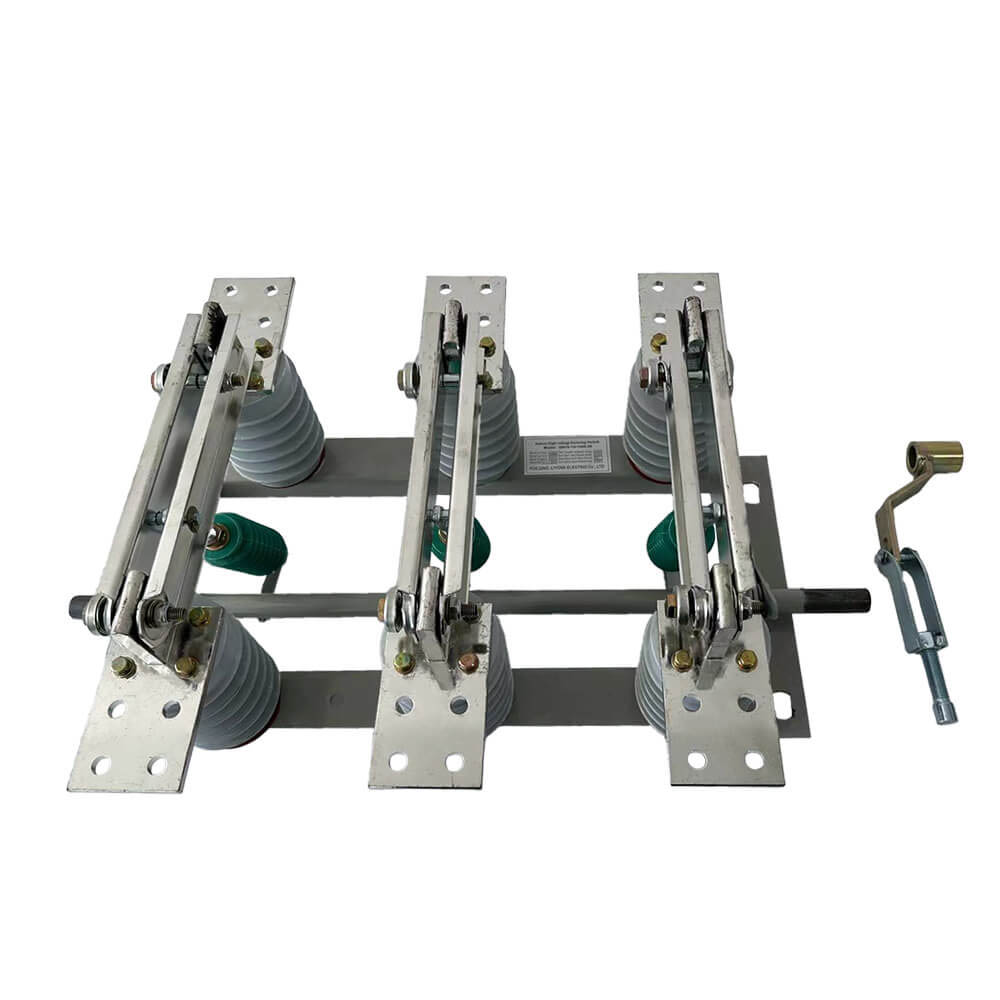

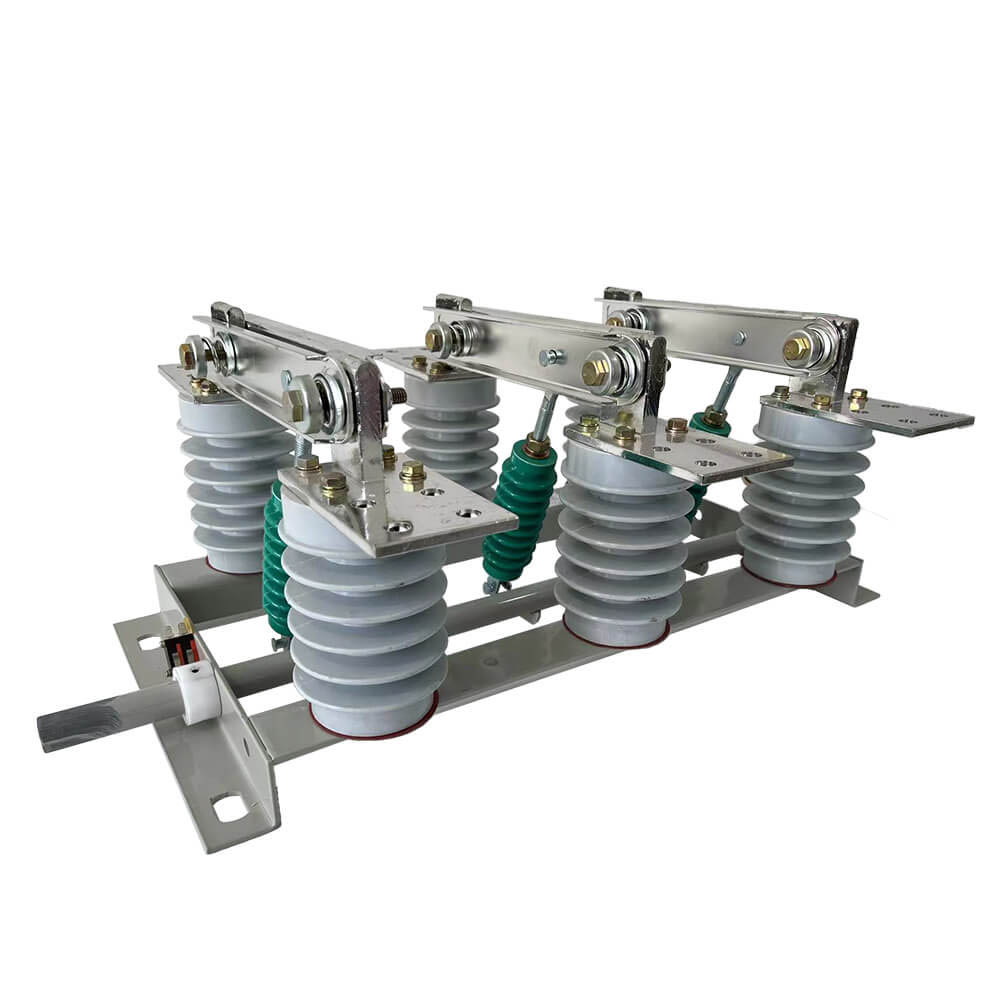

GN19-12 İç Mekan Bağlantı Kesme Anahtarları Yüksek Gerilim İzolasyon Anahtarı
GN19-12, 12C serisi iç mekan yüksek gerilim bağlantı kesme anahtarları (bundan sonra bağlantı kesme anahtarları olarak anılacaktır), anma gerilimi 12kV, üç fazlı AC 60Hz olan iç mekan cihazlarıdır ve voltaj olduğunda ve yük olmadığında devreleri bölmek ve kapatmak için kullanılır.
Bu izolasyon anahtarı serisi, taban çerçevesi, döner mil ve kol, porselen sütun izolatörü, kapı bıçağı ve bağlantı panosundan oluşan üç kutuplu tiptedir. Dönen şaft, üzerine üç çift kolun kaynaklandığı taban çerçevesine yerleştirilir ve kollar, çekme çubuğu porselen izolatörü aracılığıyla kapı bıçağıyla boyunlandırılır. Şaft alt çerçevenin dışına uzanır ve herhangi bir bölümü çalıştırma mekanizmasına bağlanabilir.
GN19-12/400, 630, 1000, 1250 tipi ayırıcının iletken kısmı, her faz için iki sütun izolatörü ile tabana sabitlenmiştir. (GN19-12C/400, 630, 1000, 1250 tipinde bir sütun izolatörü ve bir porselen mahfaza izolatörü bulunur.) Üç faz paralel olarak monte edilir ve iletken kısım, kontak bıçaklarının ve kontak tutucularının (veya iletken çubukların) statik kontaklarından oluşur. Kontak bıçağının her fazı bağ izolatörünün ortasına bağlanır, bağ izolatörü ve bağlı milin tabanına monte edilir. Mil, biyel koluna (kullanıcı tarafından sağlanan) ve CS6-1 tipi hareket mekanizmasına kol aracılığıyla bağlanır. Bağlantı kontak bıçağı iki oluklu bakır plakadan oluşur; bu plakalar sadece alt sıcaklığı düşürmek için kontak bıçağının ısı dağıtım alanını arttırmakla kalmaz, aynı zamanda kontak bıçağının mekanik mukavemetini de arttırır, böylece anahtarın dinamik stabilitesi artar. Kontak bıçağının bir ucu kontak bloğuna (veya iletken çubuğa) bir cıvata (Shaw arabası) ile monte edilir. GN19-12/1000, 1250 manyetik kilitleme plakasının montajı ile temas halindedir, artı manyetik kilitleme plakasının amacı, büyük bir kısa devre akımı olduğunda iki oluklu kontak bıçağının | cazibe. GN19-12/400, 630 bağlantı kesme anahtarlarının akım boyunca küçük bir sınırı vardır, dolayısıyla manyetik kilitleme plakası eklemeye gerek yoktur.
 |
 |
 |

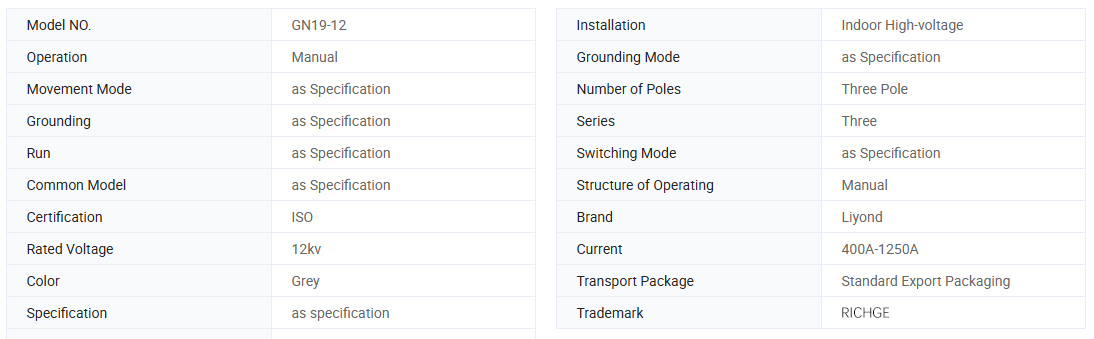

| Modeli |
Nominal gerilim (kV） |
Nominal akım (A) |
Nominal kısa süreli dayanım akımı (/ 4'ler) |
Nominal tepe dayanım akımı (the) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Ortam sıcaklığının üst sınırı +40°C, alt sınırı -10°C, Not: -25°C'de depolama ve taşımaya izin verin
2. Yükseklik 1000 m'den fazla değil
3. Bağıl nem: Günlük ortalama %95'ten fazla değil, aylık ortalama %90'dan fazla değil
4. Su buharı basıncı: günlük ortalama 2,2 × 10-3Mpa'dan fazla değil, aylık ortalama 1,8 × 10-3Mpa'dan fazla değil
5. Çevredeki hava, aşındırıcı veya yanıcı gazlardan, su buharından ve diğer belirgin kirliliklerden arındırılmış olmalıdır.
6. Düzenli ve şiddetli titreşim yok.
Not: Yukarıdaki koşullara uygun değilse lütfen sorunu çözmek için üreticiye danışın.
Sipariş talimatları ●OEM ve ODM'yi kabul edin:EVET
●Sertifika: CE,Test raporları
●Üretim süresi: 7~ 12 iş günü
●Garanti süresi: 12 Ay
●Teslim süresi: 15 gün
●Bu anahtarı sipariş ederken lütfen model özelliklerini, nominal gerilimi, nominal akımı ve diğer teknik verileri belirtin.
●Özel gereksinimleriniz varsa, bunları çözmek için bizimle görüşebilirsiniz.
