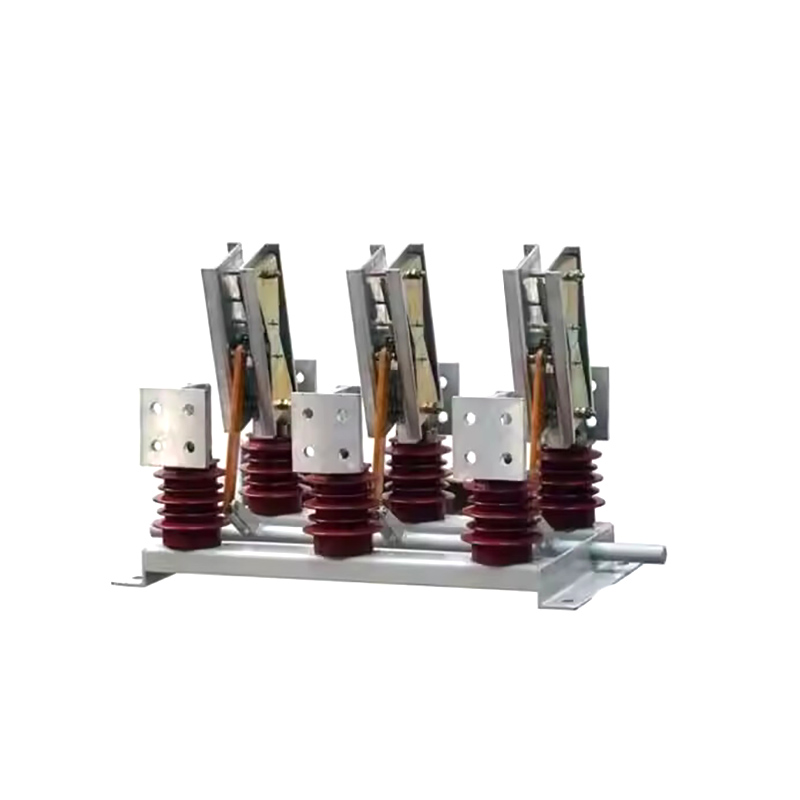

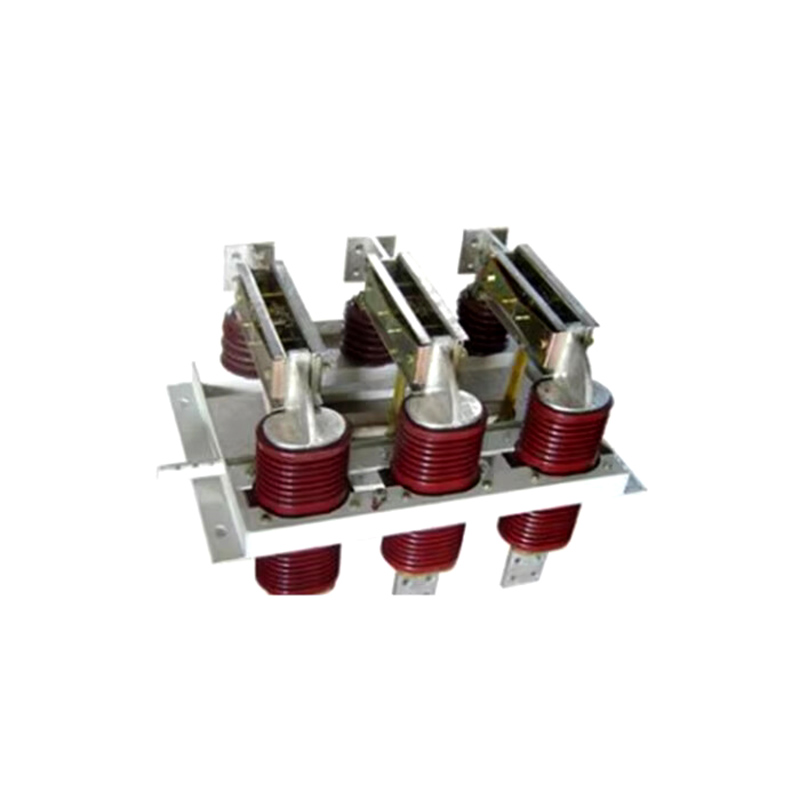

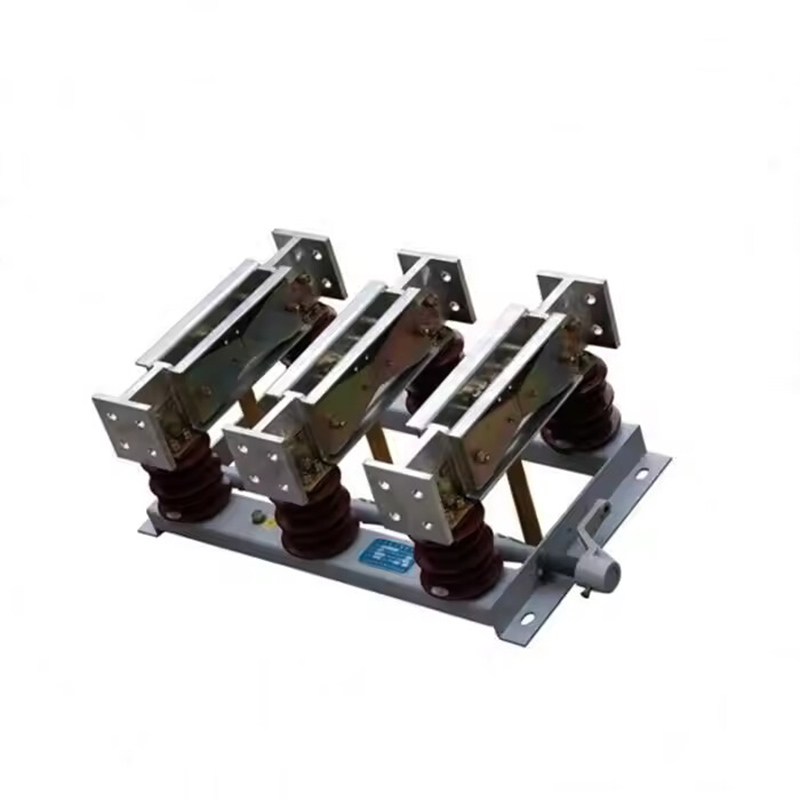

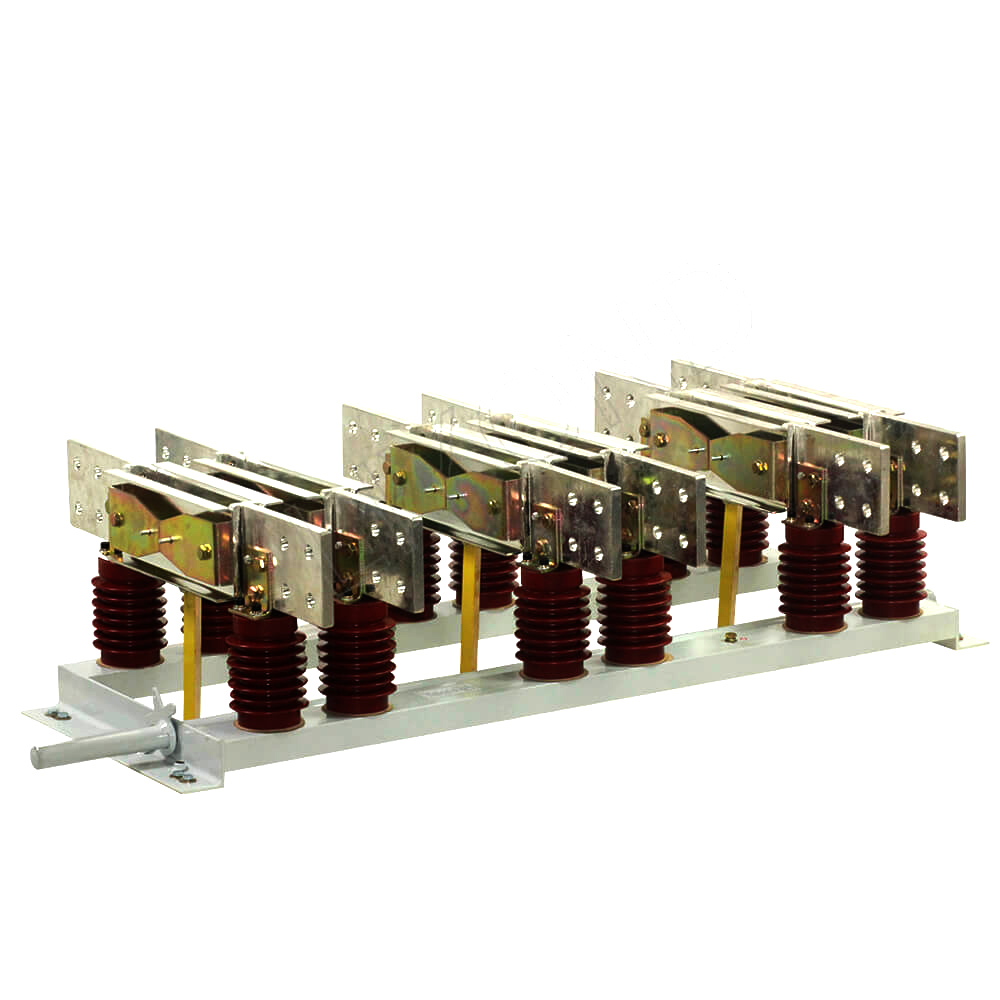

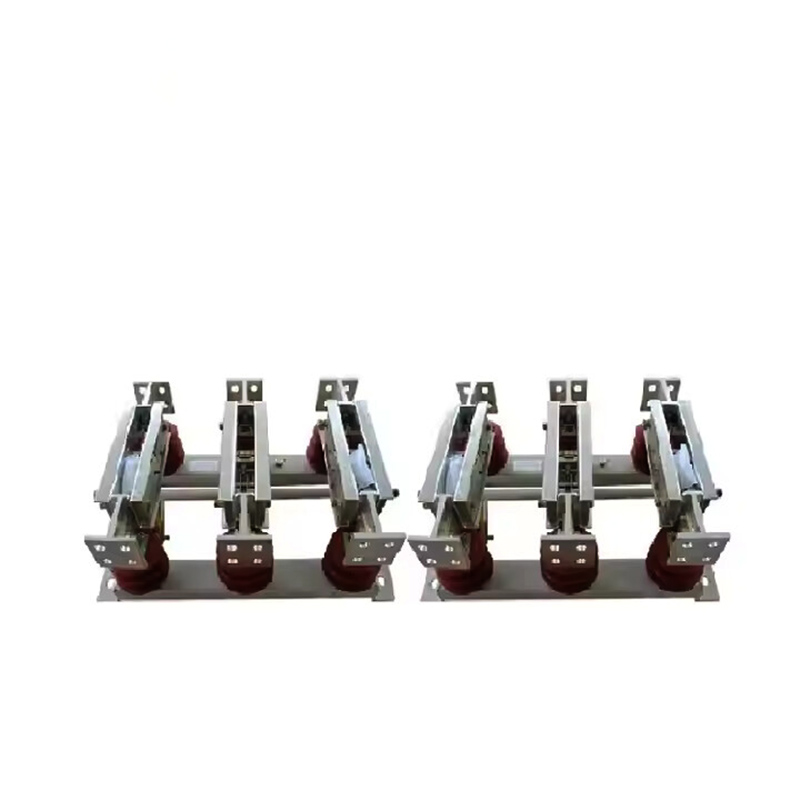

GN22-12 Üç Fazlı İzolasyon Anahtarı 6300A Yüksek Akım İç Mekan Yüksek Gerilim

GN22-12 Üç Fazlı İzolasyon Anahtarı 6300A Yüksek Akım İç Mekan Yüksek Gerilim

    GN22-12 (C) (D) serisi iç mekan yüksek gerilim ayırıcılı yüksek gerilim şalt cihazı, nominal gerilimi 12kV, 50Hz ve altında olan güç sistemlerinde, gerilim altındaki ancak yüksüz hatları bağlamak, bağlantısını kesmek veya dönüştürmek için kullanılır.

Eşleştirme mekanizması: CS6-1, CS6-2 ve diğer manuel çalıştırma mekanizmalarıyla donatılmıştır ve elektrikli çalıştırma mekanizmaları da kullanılabilir.

   Bu anahtar serisi, CS6-2 manuel çalıştırma mekanizması veya elektrikli çalıştırma mekanizması ile çalıştırılır ve ayırıcının sol veya sağ tarafına monte edilebilir.

Yapısal özellikler

Bu ürün, üç fazlı ortak alt bıçak yapısına sahip yüksek akımlı bir izolasyon anahtarıdır. Aşınmayan temas, küçük çalışma kuvveti, yüksek temas basıncı ve iyi dinamik termal stabilite sağlayan, iki aşamalı kapanma ve temas etme eylemine sahip mekanik bir kilitleme prototipini benimser.

Uygulama Alanları:

Şalt Sistemleri: Metal mahfazalı şalt sistemlerinde elektrik devrelerinin izolasyonu ve korunması için kullanılır.

Güç Dağıtım Ekipmanı: Güç trafo merkezlerinde kullanım için idealdir ve bakım sırasında devrenin güvenli izolasyonunu sağlar.

Elektrik Santralleri: Güvenli çalışma ve bakım için yüksek gerilim elektrik izolasyonunun gerekli olduğu bina içi uygulamalarda kullanılır.

Trafo Merkezleri: Trafo devrelerinin güvenli izolasyonu amacıyla trafo merkezlerinde uygulanır.

Yenilenebilir Enerji Tesisleri: Enerji depolama veya güneş ve rüzgar santralleri gibi yenilenebilir enerji sistemlerinde bakım sırasında koruma ve izolasyon amacıyla kullanılabilir.

Kullanım için çevresel koşullar

1. Ortam hava sıcaklığı: -15°C~40°C, günlük ortalama sıcaklık ≦35°C.

2. Yükseklik ≦1000m.

3. Sıcaklık koşulları:

Günlük ortalama bağıl nem ≦%95, günlük ortalama su buharı basıncı ≦2,2kPa;

Aylık ortalama bağıl nem ≦%90, aylık ortalama su buharı basıncı ≦1,8kPa.

4.Deprem şiddeti ≦8 derece.

5.Yangın, patlama tehlikesi, şiddetli kirlilik, kimyasal korozyon ve şiddetli titreşimin bulunmadığı yerler.

Not: Ürün kullanım şartlarının yukarıdaki hükümleri aşması durumunda kullanıcı firma ile görüşerek karar verecektir.

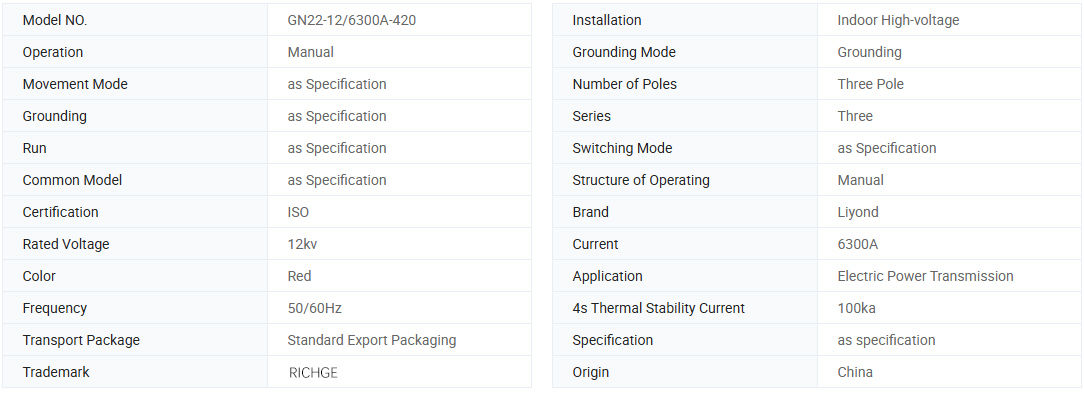

Temel Bilgiler.

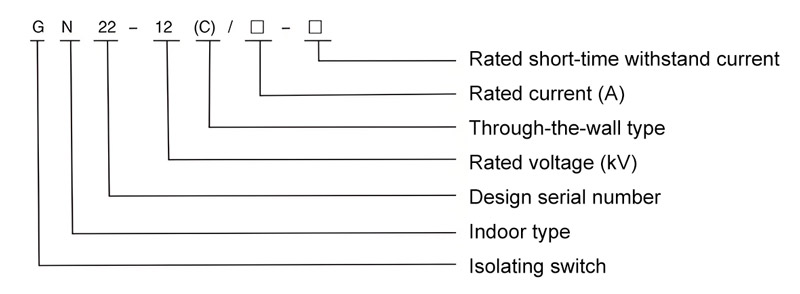

Ekranı Tanımla

Teknik parametre

Modeli.	Nominal gerilim	Nominal akım	4 saniyelik termal kararlılık akımı (etkin değer) kA	Dinamik kararlılık akımı (tepe değeri) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

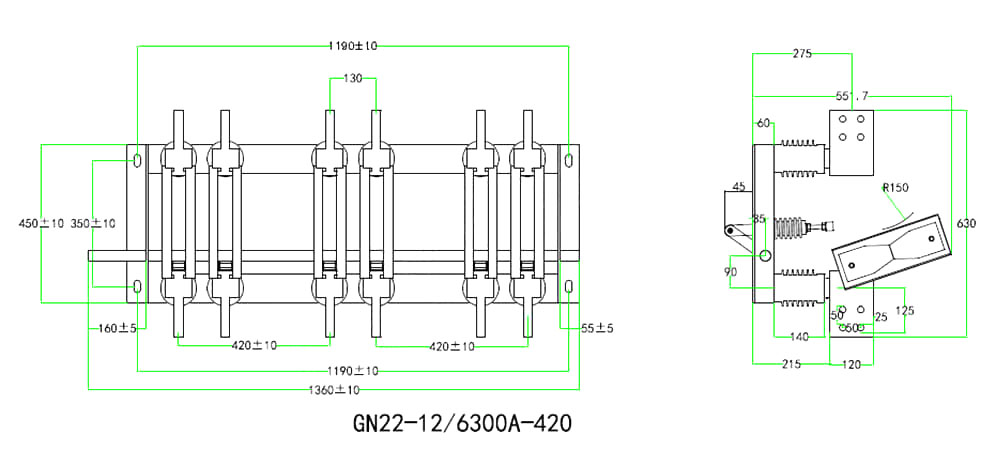

Boyutlu çizim referansı (6300A)
