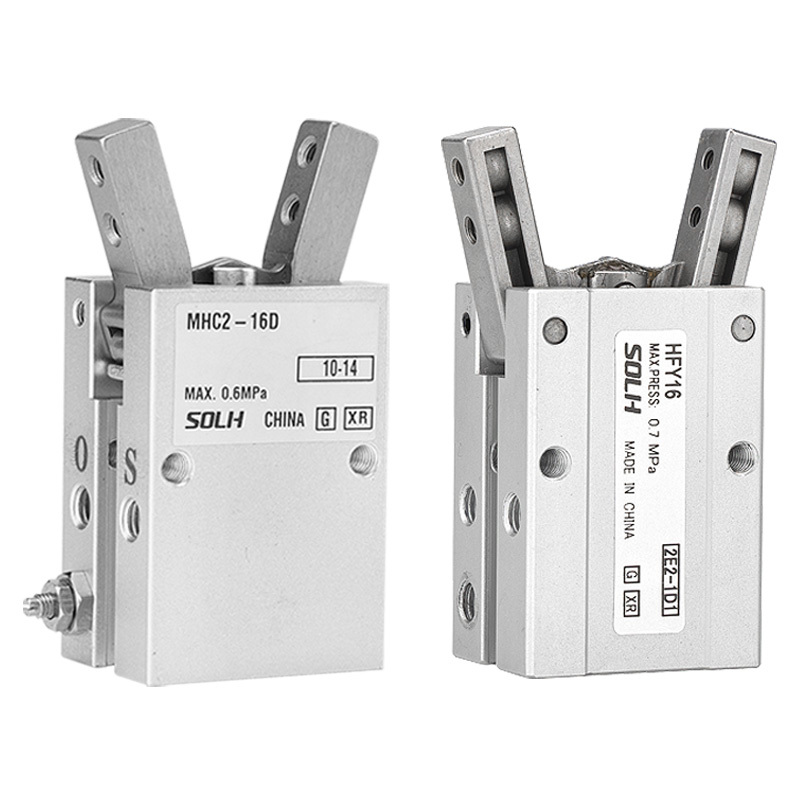

SOLH HFY serisi, SMC MHC2'ye doğrudan alternatif olan, tek piston ve pivot kolu mekanizmasıyla tahrik edilen kompakt Y şekilli döner tutucudur. Temel özellikler: Güçlü sıkma kuvveti için kol torku yükseltmesi, geniş salınım açılma açısı, dar montaj alanı için ince gövde. Elektronik, donanım, plastik parça ve hafif hizmet montaj istasyonlarında yaygın olarak kullanılan yuvarlak, kavisli ve düzensiz küçük bileşenler için idealdir.
1. Şanzıman: Tek piston, doğrusal hareketi Y tipi salınım hareketine dönüştürmek için pivot kolu grubunu iter. Kol yapısı, güçlü sıkıştırma için çıkış torkunu artırır.
2. Çalışma Modları
-- HFY: Çift etkili (standart) – açma ve kapama için çift yönlü hava kontrolü
-- HFTY: Tek etkili Normalde Açık – hava besleme kelepçeleri; Basınç kaybından sonra yay otomatik olarak açılır
3. Dönüş Açısı: Maksimum açık +30°, aşırı kapalı -10°, toplam etkili salınım yaklaşık. 40°, parçaların toplanması için yeterli açılma açıklığı sağlar.
4. Yapı: Sert eloksallı alüminyum gövde, yüksek mukavemetli çeneler, dahili manyetik halka. Üç montaj yüzeyi (alt / yan / arka). Bağımsız hız kontrolü için entegre ayarlanabilir gaz kelebeği valfleri.
5. Konum Doğruluğu: Tekrarlanan konumlandırma doğruluğu ±0,02 mm, hafif işlerde hassas toplama için kararlı.

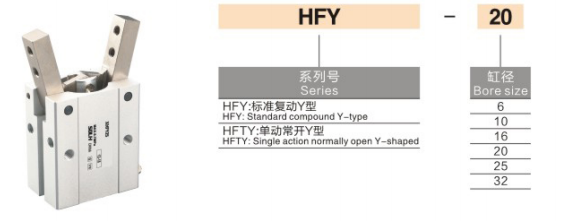

1. Model Örneği: HFY20-M9BW
|
Segment |
Kod |
Tanım |
| HFY / HFTY |
Seri Kodu HF |
Y = Çift Etkili Y salınımlı tutucu HFTY = Tek Etkili Normalde Açık |
|
20 |
Delik Boyutu (mm) |
6,10,16,20,25,32 |
| -M9B |
Manyetik Anahtar |
M9B (NPN) / M9N (PNP) W=1m kablo; L=3m kablo |
| Özel Son Ek |
İsteğe Bağlı Yükseltme |
-X Uzatılmış çene -J Toz geçirmez kapak |
2. Standart Sipariş Referansı
HFY25-M9BW Delik 25, çift etkili, M9BW manyetik anahtarla (1 m kablo) donatılmıştır.
|
Parametre Öğesi |
Standart Şartname |
| Çene Yapılandırması |
2 çene, Y tipi pivot salınım hareketi |
| Çalışma Modu |
HFY Çift Etkili; HFTY Tek Etkili YOK |
| Çalışma Basıncı |
HFY:0,15~0,7MPa HFTY:0,25~0,7MPa (Optimal:0,5MPa) |
| Kanıt Basıncı |
1,0 MPa |
| Ortam Sıcaklığı |
-20 ~ +70°C (boruların içinde buzlanma olmaz) |
| Tekrar Konum Doğruluğu |
±0,02 mm |
| Maksimum Çalışma Frekansı |
Dakikada 180 devir |
| Hava Limanı Konusu |
Delik 6: M3×0,5 Delik 10~32: M5×0,8 |
| Yağlama |
Yağsız, önceden uzun ömürlü gresle doldurulmuş çeneler |
| Anahtar Montajı |
CMSH / DS1-G ile uyumlu çift taraflı dairesel oluklar |
| Montaj Seçenekleri |
Alt, yan ve arka üç yüzeye montaj |
|
Delik (mm) |
Modeli |
Dönme Açısı Açma/Kapama |
Sıkma Torku (N・cm) |
Maksimum Çene Uzantısı (mm) |
Net Ağırlık (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️Önemli Not: Çene uzatma uzunluğu arttıkça sıkma torku azalır. Yük hesaplaması sırasında güvenlik faktörü ≥1,5 ayrılmalıdır.
✅ Aşağıdaki durumlarda HFY'ye öncelik verin:
-- İş parçaları yuvarlak, yay şeklinde veya düzensiz minyatür bileşenlerdir (elektronik terminaller, küçük plastik muhafazalar)
-- Sınırlı kurulum alanı dahilinde nispeten büyük açılma açısı (~40°) gerektirir
-- Yükseklik/genişlik sınırlamalı ekipman düzeni; Y salınım yapısı paralel tutuculara göre daha fazla yer tasarrufu sağlar
-- Hafif yük ≤5kg, yüksek frekanslı döngü, uygun maliyetli aktüatör talep edilir
-- Kompakt özel takımlama için esnek üç yüzeyli montaja ihtiyaç var
|
Karşılaştırma Öğesi |
HFY Serisi |
MHC2 (SMC Orijinal) |
| Bulaşma |
Tek piston + pivot kolu |
Kam + külbütör kolu |
| Eylem Sürümleri |
Çift etkili / Tek etkili HAYIR |
Çift etkili / Tek etkili NC |
| Salıncak Aralığı |
+30°/-10° (Toplam ~40°) |
+45°/-15° (Toplam ~60°) |
| Sıkma Torku |
10 ~ 350 N・cm |
15 ~ 420 N・cm |
| Delik Aralığı |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Montaj Yüzeyleri |
Üç taraf (alt/yan/arka) |
İki taraf (alt/yan) |
| Maliyet Düzeyi |
Yüksek maliyet performansı yerli alternatif |
Yüksek ithalat fiyatı |
| Değiştirilebilirlik |
Benzer montaj boyutu, biraz daha düşük tork |
Daha büyük açılma açısına sahip standart orijinal özellikler |
1. İş parçası kütlesine ve çene uzantısına dayalı delik seçimi
-- Hafif yük ≤1kg → ø6/10; Orta yük 1~5kg → ø16~32
2. Çalışma modu seçimi
-- Genel sürekli üretim → HFY çift etkili
-- Elektrik kesintisinden sonra otomatik açılma gerekir → HFTY tek etkili HAYIR
3. Montaj düzeni
-- Varsayılan alttan montaj tercih edilir; dar genişlik için yan montaj; montaj hattı aktarma istasyonları için arka montaj
4. Hız ayarı
-- Dönüş hızını kontrol etmek ve iş parçasının çarpmasını önlemek için yerleşik ayarlanabilir gaz kelebeği valflerini kullanın
5. Konum geri bildirimi
-- Tamamen açık ve kapalı durumu algılamak için CMSH / DS1-G manyetik anahtarlarını çift oluklara takın
SOLH HFY Y tipi pivot salınımlı pnömatik tutucu, çift etkili HFY ve tek etkili NO HFTY seçeneklerinde mevcut olan tek piston kolu tork amplifikasyon yapısını benimser, dahili gaz kelebeği valfi ve manyetik anahtar yuvası ile üç yüzeyli montaj, 3C'de yuvarlak ve düzensiz küçük parça yüksek frekanslı hafif yük toplama için MHC2'ye uygun maliyetli bir alternatif, donanım ve plastik otomasyon ekipmanı.
