CJ2K Serisi Paslanmaz Çelik Mini Silindir｜Dönmeyen Çubuk Tipi

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

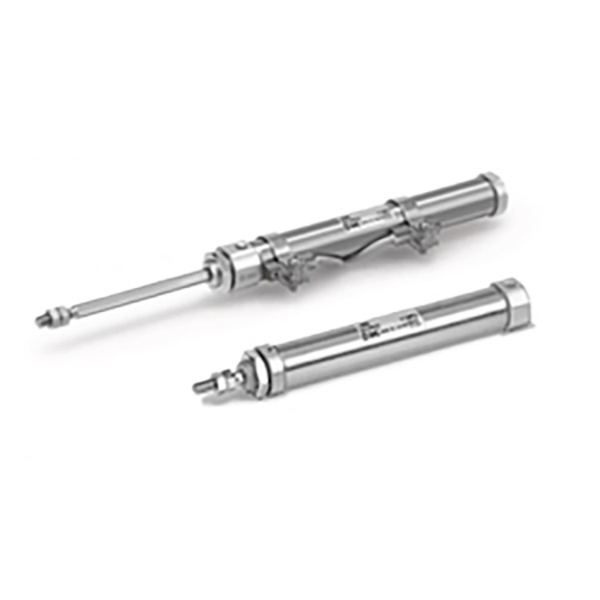

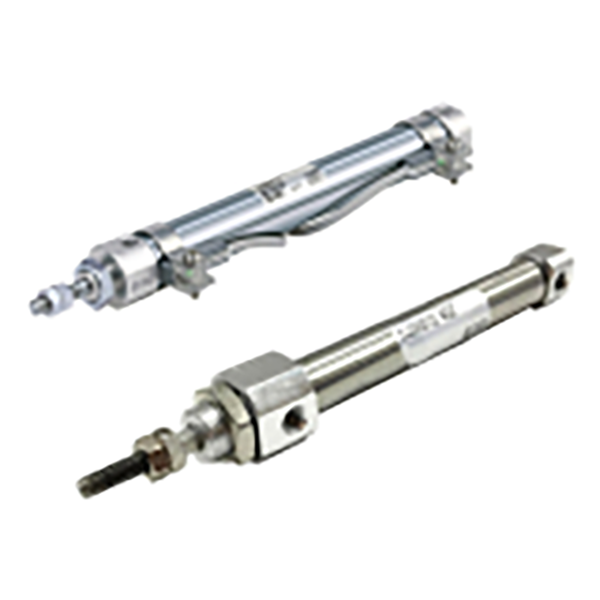

     SOLH CJ2K serisi, CJ2 mini silindir ailesinden türetilen, dönmeyen çubuklu paslanmaz çelik mini silindirdir. Temel özellik: Uzatma ve geri çekme sırasında piston çubuğunun dönmesini önlemek için iç kılavuz yapısıyla entegre edilmiş altıgen dönme önleyici piston çubuğu. Uç fikstürün sabit açısal konumu koruması gereken hassas istasyonlar için idealdir. 304 paslanmaz çelik namluyu benimser, kompakt ve hafiftir. Üç çalışma modunu destekler: çift etkili, tek etkili yay geri dönüşü, tek etkili yay uzatması. Delik boyutları: Φ10, Φ16. İthal orijinal CJ2K ile tamamen boyutsal olarak değiştirilebilir. M9BW manyetik anahtarlarla uyumlu, isteğe bağlı yerleşik manyetik halka. Küçük otomasyon, 3C ekipmanı, hassas takımlama ve jig itme uygulamalarında yaygın olarak kullanılmaktadır.

Tam Model Kodlama Açıklaması

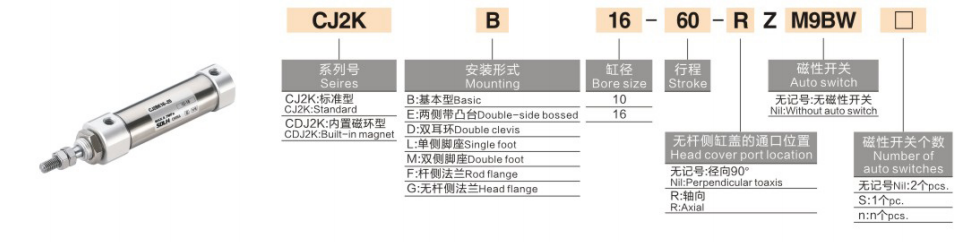

   1. Model Örneği: CJ2KB10-30SZ-M9BW-B

   2. Sipariş Örneği

    CJ2KB10-30SZ-M9BW

     -- Dönmeyen mini silindir, temel montaj, delik 10, strok 30, tek etkili yay geri dönüşlü, dahili manyetik halka, M9BW manyetik anahtarla donatılmıştır.

Çekirdek Yapı ve Performans Avantajları

   1. Altıgen piston kolu mekanik anti-rotasyon (Temel Avantaj)

     - Çevresel dönüşü kısıtlamak için ön kılavuz burcuyla eşleşen altıgen kesitli piston çubuğu.

     -- Dönme önleme doğruluğu: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Sıradan yuvarlak piston çubuğunun ileri geri hareket sırasında serbest burulmasından kaynaklanan sapma sorunlarını çözün.

   2. 304 paslanmaz çelik namlu, kompakt ince hat

     -- Pas direnci ve neme dayanıklılık performansı; Silindirik yapı, kompakt ekipman dolaplarında kurulum alanından tasarruf sağlar.

   3. Çoklu çalışma modları mevcuttur

     -- Çift etkili: Her iki taraftan hava beslemesi, sabit itme kuvveti, sürekli seri üretim için tercih edilir

     -- S Yay dönüşü: Enerji verildiğinde uzatılır, güç kaybından sonra otomatik olarak geri çekilir

     -- T Yay uzatması: Enerji verildiğinde geri çekilir, güvenlik sıfırlama gereksinimlerini karşılamak için güç kaybından sonra otomatik olarak uzatılır

   4. Çeşitlendirilmiş montaj seçenekleri

     -- Temel tip, ayak montajlı L, flanş F, çift çatallı D. Dikey, yatay ve ters montajı destekler.

   5. Yağsız çalışma

     -- Uzun süreli istikrarlı çalışma için kuru, yağsız basınçlı havayla uyumlu, önceden kaplanmış uzun ömürlü gres.

   6. İsteğe bağlı manyetik konum algılama

     -- Dahili mıknatısla donatılmış Z versiyonu, otomatik kilitleme kontrolü için PLC'ye yerinde uzatma/geri çekme sinyali göndermek üzere M9BW anahtarıyla birlikte çalışır.

   7. Standart kauçuk yastık

     - Piston darbesini emmek ve çalışma gürültüsünü azaltmak için her iki uçta yerleşik kauçuk yastık pedleri.

Standart Teknik Özellikler

   1. Teorik Çıkış İtişi @0,5MPa (N)

Seçim Karşılaştırması: CJ2K Dönmeyen VS Standart CJ2 Yuvarlak Çubuk

    1. ✅ Bu çalışma koşullarında CJ2K'yi tercih edin

     -- Çubuk ucuna monte edilmiş düz mastarlar, vites çatalları veya konumlandırma pimleri, yükün saptırılması yasaktır;

     - İş parçalarını kılavuz oluklarının içine iten küçük indeksleme takımı;

     -- Sabit açı gerektiren kamera ve inceleme armatürlerinin doğrusal beslemesi;

     -- Piston çubuğuna bağlanan düz kelepçeler, burulma, malzeme sıkışmasına veya konumlandırma hatasına neden olur.

   2. ❌ Standart CJ2 kabul edilebilir senaryoları

     -- Basit çıkarma, yuvarlak iş parçalarını itme, yükte açısal kısıtlama yok, maliyet önceliği.

3 Adımlı Seçim Kılavuzu

   1. Bükülmeyi önleme gereksinimini onaylayın

     -- Konumlandırma oluğuna sahip düz/kare fikstür → CJ2K dönmeyen versiyonunu seçmelisiniz.

   2. Çalışma modunu seçin

     -- Sürekli ileri geri hareket ve maksimum itme kuvveti → Çift etkili (S/T eki olmadan)

     -- Havayla uzatın, kapattıktan sonra otomatik olarak geri çekin → S yay geri dönüşü

     -- Havayla geri çekin, kapattıktan sonra otomatik olarak çıkarın → T yayı uzatın

   3. Sensörü ve montajı yapılandırın

     -- PLC konumu geri bildirimi gereklidir: Z son ekini ekleyin (dahili mıknatıs) + M9BW manyetik anahtar

     -- Montaj seçimi: Uç yüz kurulumu için Flanş F; Yan çerçeve montajı için L ayağı; Menteşeli salınım hareketi için çift çatal D

Tipik Uygulama Senaryoları

     -- 3C Otomasyonu: PCB düz mastar itme, yuvalarda konnektör konumlandırma

     -- Optik Muayene Ekipmanı: Sabit algılama açılı kamera doğrusal beslemesi

     -- Küçük Takımlar ve Fikstürler: Düz iş parçası çıkarma, kılavuz yuvalarından malzeme besleme

     -- Paketleme Makineleri: Düz karton konumlandırma, küçük etiket itme

     -- Laboratuvar otomasyonu ve nemli atölyeler (paslanmaz çelik anti-pas varil)

Standart Pnömatik Devre Referansı

   1. Çift Etkili İtme Devresi

     -- AFC Hava Filtresi Regülatör Yağlayıcı → 4V210-06 5/2 Solenoid Valf → PU4 Boru → CJ2KB16-60Z-M9BW

   2. Tek Etkili Yay Sıfırlama Devresi

     -- AR Basınç Regülatörü → 3V210 3/2 Solenoid Valf → CJ2KB10-30SZ

Kullanım Önlemleri

     -- Piston çubuğuna aşırı radyal yan yük uygulanmasından kaçının. Yanal kuvvet, kılavuz burcunun aşınmasını hızlandırır ve dönme önleme hassasiyetini azaltır.

     -- Burulma momentini en aza indirmek için uç yükü eş eksenli olarak takın.

     -- Kılavuz tertibatında tozun sıkışmasını önlemek için AF hava filtresini yukarı yönde takın.

     -- Tam 0,7MPa basınç altında uzun süreli yüksek hızda çalışmaktan kaçının; Kauçuk yastıktan tam olarak yararlanın.

     -- Güçlü asit ve alkali aşındırıcı ortamlar için özelleştirilebilir flor kauçuk conta versiyonu.

Bir Cümle Özeti

     SOLH CJ2K paslanmaz çelik dönmeyen altıgen çubuk mini silindir, hassas bükülme önleyici doğrusal hareket sağlar; birden fazla montaj stiline sahip çift/tek etkili varyantlarda mevcuttur, M9BW manyetik anahtarlarla uyumludur, 3C testi için mükemmel aktüatör, optik inceleme ve açısal sapmanın yasak olduğu hassas jig konumlandırma istasyonları.
