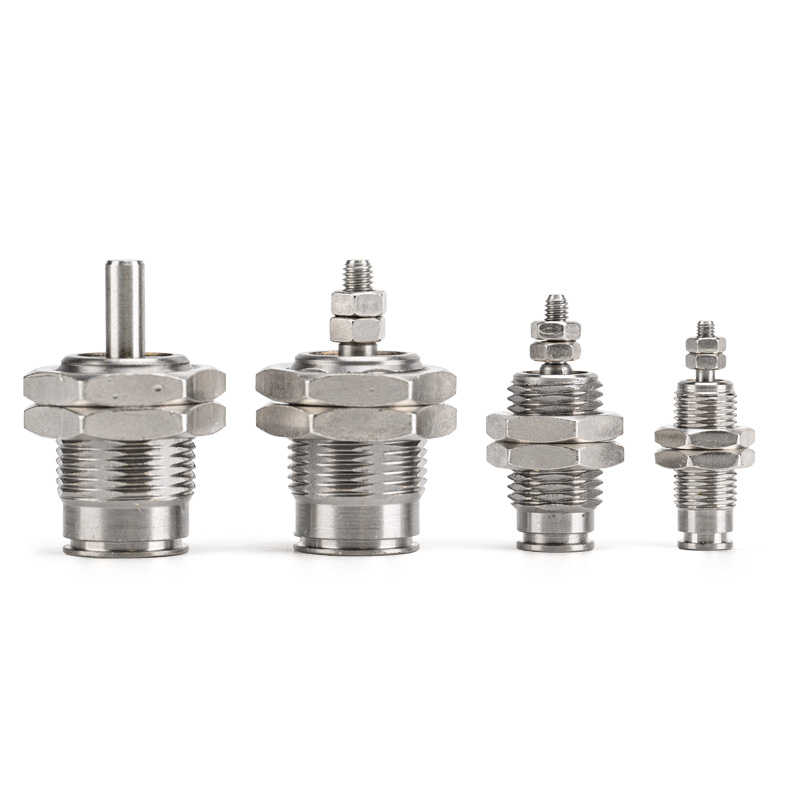

CJP Serisi Tek Etkili Pimli Silindir (Kısa Stroklu Mikro Silindir)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH CJP serisi tek etkili yay geri dönüşlü pimli silindirdir. Temel özellikler: ultra kısa gövde, minimum kurulum alanı, tek yönlü itme ve hava kesildiğinde otomatik yay sıfırlama. Sınırlı alan, hafif yük ve yüksek frekanslı kısa stroklu istasyonlarda tek yönlü hassas itme-çekme hareketi için uygundur. Minyatür tek yönlü sürüş uygulamalarına yönelik klasik bir modeldir.

Çekirdek Yapı ve Tasarım Özellikleri

     -- Sürüş Modu: Tek etkili (yay geri dönüşlü). Hava verildiğinde uzatın; Güvenli çalışma için hava basıncı olmadan yay ile otomatik olarak geri çekilir.

     -- Delik Boyutları: Ø4 / 6 / 10 / 16mm, mikrodan hafif yük aralığını (0,1~3kg) kapsar.

     -- Yapı: Sert eloksallı pirinç gövde, paslanmaz çelik piston kolu, yerleşik yastık yok. Ekstra kısa çerçeve, panele montaj veya ekipmanın içine gömme olarak kullanılabilir.

     -- Montaj Tipleri: İki temel konfigürasyon — Panel montajı (B) ve Gömme montaj (S).

     -- Malzeme ve Sızdırmazlık: Pirinç gövde + NBR contalar, yağsız çalışma, temiz ve hafif yağlı ortamlarla uyumludur. Mekanik servis ömrü ≥3 milyon döngü.

     -- Sensör Seçeneği: Dahili manyetik halkalı CDJP modeli, genişletilmiş konum tespiti için bir manyetik anahtarı destekler.

Tam Model Kodlama Kuralı

   1. Model Örneği: CJPB6-10

   2. Standart Sipariş Referans Örnekleri

     -- CJPB4-5: Çap 4, strok 5, panel montajlı, manyetik halka yok

     -- CDJPS10-15: Çap 10, strok 15, gömme montajlı, dahili mıknatıs

     -- CJPB6-10H4: Çap 6, strok 10, panel montajlı, OD4 itmeli bağlantı

Evrensel Çekirdek Teknik Özellikleri (0,5MPa, Tek Etkili Yay Geri Dönüşlü)

Temel Rekabet Avantajları

   1. Ultra kompakt tasarım, kurulum alanından tasarruf sağlar

     -- Ekstra kısa gövde, makine içine gömme yerleştirmeyi veya panel montajını destekler, standart silindirlere kıyasla işgal edilen alanı %50'ye kadar azaltır, son derece dar istasyonlar için idealdir.

   2. Kapanma sıfırlaması ile tek yönlü itme kuvveti

     -- Hava beslemesi kesildiğinde yayın geri çekilmesi etkinleşir. Tek yönlü hareketleri sıkıştırmak, çıkarmak ve konumlandırmak için güvenlidir.

   3. Hızlı yanıt ve kararlı yüksek frekanslı çalışma

     -- Yastıksız, düşük sürtünmeli sızdırmazlık, kısa stroklu tekrarlayan görevler için ≥250 cpm'lik tutarlı döngü sağlar.

   4. Yağsız çalışma ve uzatılmış servis ömrü

     -- Temiz atölye koşullarına uygundur. Pirinç gövde ve dayanıklı sızdırmazlık, ≥3 milyon bakım gerektirmeyen çevrimi garanti eder.

   5. Esnek montaj konfigürasyonu

     -- Panel ve gömme montaj mevcuttur; Çubuk ucu, çeşitli mekanik tasarımlara uyacak şekilde düz veya yuvarlak olabilir.

Montaj Seçenekleri ve Tipik Endüstriyel Uygulamalar

   1. Montaj Formları

     -- Panel Montajı (B): Ekipman yüzeyine sabitlenmiş flanş, harici itme ve çekme hareketine uygun

     -- Gömme Montaj (S): Ekipman deliğine gömülü gövde, makine içinde maksimum yerden tasarruf sağlamak için yalnızca piston çubuğu açıkta

   2. Tipik Uygulama Senaryoları

     -- 3C ve Elektronik: Mikro parça sıkıştırma, talaş çıkarma, minyatür jig sürücüsü, düğme dayanıklılık testi

     -- Hassas Aletler: Mini valf değiştirme, fiber konumlandırma, cihazın ince ayarı, kısa stroklu durdurma

     -- Genel Otomasyon: Yüksek frekanslı yükleme/boşaltma, etiket soyma, mikro bileşen aktarımı, tek yönlü kenetleme

     -- Tıbbi Ekipman: Minyatür alet uzantısı, mikro sıvı tahriki, hassas konumlandırma düzenekleri

3 Adımlı Hızlı Seçim Kılavuzu

   1. Yüke göre delik seçimi

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Rezerv ≥%50 güvenlik marjı.

   2. Strok onayı

     -- Standart strok: 5/10/15 mm. Daha kısa vuruşlar daha istikrarlı yüksek frekans performansı sağlar.

   3. Yapılandırma eşleştirme

     -- Konum geri bildirimi: Uzatılmış konumu izlemek için yerleşik mıknatıslı CDJP artı bir M9B anahtarını seçin.

     -- Montaj düzeni: Dahili ekipman kurulumu için gömme montaj (S); yüzey montajı için panel montajı (B).

Bir Cümle Özeti

     SOLH CJP tek etkili yay geri dönüşlü mikro pimli pnömatik silindir, panel ve gömme montaj seçenekleriyle ultra kısa kompakt gövde sunar; CDJP sürümü, manyetik anahtar algılamayı, tek yönlü kısa stroklu çıkarma için ideal ekonomik minyatür aktüatörü, kapalı alan 3C'de kenetleme ve konumlandırma görevlerini, hassas cihazı ve tıbbi otomasyon ekipmanını destekler.
