Pnömatik Bileşenler Serisi

SOLH CDUJB ultra kompakt serbest montajlı silindir, sınırlı kurulum alanına sahip ekipmanlar için geliştirilmiştir. Geleneksel CU serisiyle karşılaştırıldığında uzunluğu %64, hacmi ise %70 oranında kısalır. Kare kompakt gövde, ekstra braketlere gerek kalmadan çok yüzeyli doğrudan montajı destekler. Ürün yelpazesinde manyetik olmayan CUJB, mıknatısla donatılmış CDUJB ve bakırsız temiz oda CDUJS yer alıyor. Çap boyutları φ4~20 mm aralığında olup, isteğe bağlı kauçuk yastıklı, çift etkili ve tek etkili yay geri dönüşlü tiplerde mevcuttur. Mıknatıslanmış modeller, kısa stroklu hassas hareket için minyatür manyetik anahtarlarla eşleşir ve yağsız çalışmayı destekler. 3C elektronik, yarı iletken plaka konumlandırma ve tıbbi temiz otomasyonda yaygın olarak uygulanır. Yoğun şekilde düzenlenmiş silindirler için manyetik koruma plakaları isteğe bağlıdır.

SOLH CU/CDU dikdörtgen serbest montajlı silindir, çok yüzeyli montaj deliklerine sahip ultra ince blok yapısına sahiptir ve ekipman alanından tasarruf etmek için braketler olmadan çok açılı doğrudan kuruluma olanak tanır. Komple çeşitler arasında manyetik olmayan CU, mıknatıs donanımlı CDU, CDUK dönmeyen çubuk ve CDUW çift kılavuzlu çubuk modelleri bulunur. φ6~32 mm delik boyutları, sürekli yağsız çalışma için her iki ucunda sabit kauçuk tamponlu tek/çift etkili tiplerde mevcuttur. CDU serisi, konum tespiti için CMSH ve DMSH manyetik anahtarlarla uyumludur ve kısmi yan yükü tolere eder. Kompakt otomatik ekipmanlar için 3C ve yarı iletken mastarlarda, otomasyon durdurucularda, hafif kenetleme konumlandırmasında ve küçük presleme mekanizmalarında yaygın olarak kullanılır.

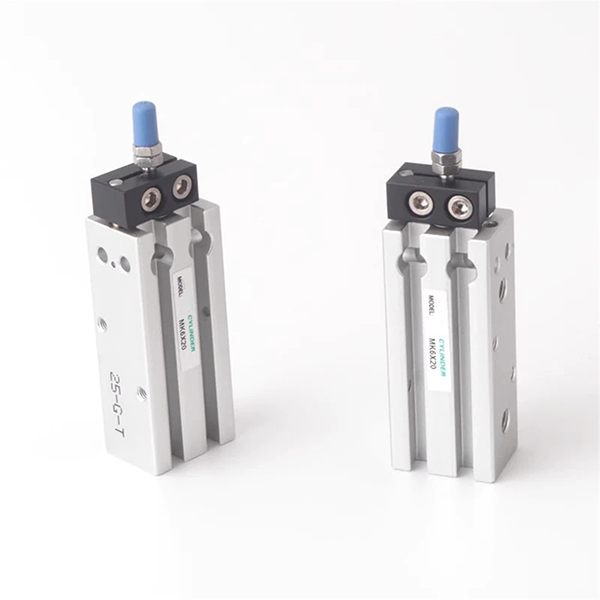

SOLH MK altı yüzeye montajlı kompakt silindir, dahili dönme önleyici mekanizmaya sahip MD silindirinden yükseltilmiştir. Piston çubuğunun bükülme önleme doğruluğu ≤±0,5°'ye ulaşır ve Airtac MD ve SMC CQS serileriyle doğrudan değiştirilebilir. Kare ince gövde, altı tarafta braketsiz kuruluma olanak tanır ve birden fazla silindirin kompakt paralel yerleşimini kolaylaştırır. Varyantlar arasında çift etkili MK, tek etkili MSK/MTK, MKD çift çubuklu ve MKJ ayarlanabilir strok modelleri yer alır. Kauçuk uç tamponları ve yağsız özelliği ile isteğe bağlı dahili manyetik halka. φ6~32 mm delik boyutları, 3C hassas takımlamada ve kapalı alanda sabit iş parçası açısı gerektiren otomasyon için kısa stroklu bağlama konumlandırmasında yaygın olarak uygulanır.

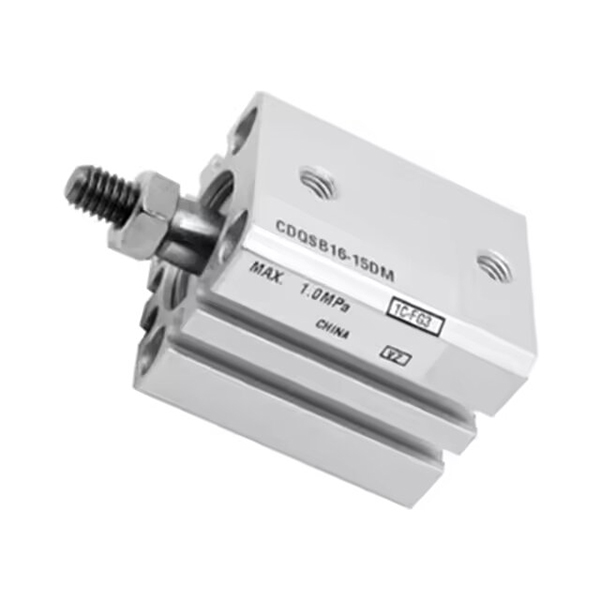

SOLH CQS kompakt ince silindir, SMC CQS serisiyle boyutsal olarak değiştirilebilir ve CQ2 serisinden yükseltilebilir. Kare şeklindeki ultra ince gövde, dar alanlardaki yüksek hassasiyetli kısa stroklu görevler için daha kısa toplam uzunluğa sahiptir. Varyantlar arasında standart tek çubuk, CQSW çift çubuk, CQSK dönmeyen çubuk ve XB24 uzun ömürlü model yer alır. Dahili mıknatıslı CDQS, manyetik anahtarların çok taraflı montajını destekler. Yağsız çalışma ve 5 milyon çevrime kadar servis ömrü için düşük sürtünmeli yağ depolama contasıyla donatılmıştır ve her iki ucunda sabit kauçuk tamponlarla eşleştirilmiştir. Çap boyutları φ12~25 mm olup, yarı iletken ve 3C elektronik ekipmanlarının güçlendirme ve değiştirme amacıyla hassas bağlantı elemanlarını itmek, sıkıştırmak ve konumlandırmak için yaygın olarak kullanılır.

SOLH CQ2 kare kompakt ince silindir, SMC CQ2 serisiyle tamamen değiştirilebilir. Ultra kısa kare gövdesi, montaj alanından tasarruf etmek için geleneksel rot silindirlerine kıyasla uzunluğu %50 azaltır. Çok sayıda varyantla φ4~200 mm'lik tam bir delik aralığını kapsar: tek çubuklu, CQ2W ikiz çubuklu, CQ2K dönmeyen piston kolu, isteğe bağlı hava yastığı ve ultra kısa stroklu versiyon. Yerleşik mıknatıslı CDQ2 modelleri, çıkıntılı sensörler olmadan çok taraflı manyetik anahtar montajını destekler. Standart kauçuk tamponlar mevcuttur ve yüksek hızlı çalışma için hava yastığı isteğe bağlıdır. Elektronik, otomotiv ve paketleme otomasyonunda sıkma, itme ve konumlandırma için yaygın olarak kullanılan, 5 milyon döngüye kadar servis ömrüyle yağsız çalışma için yağ rezervli düşük sürtünmeli contayı benimser.

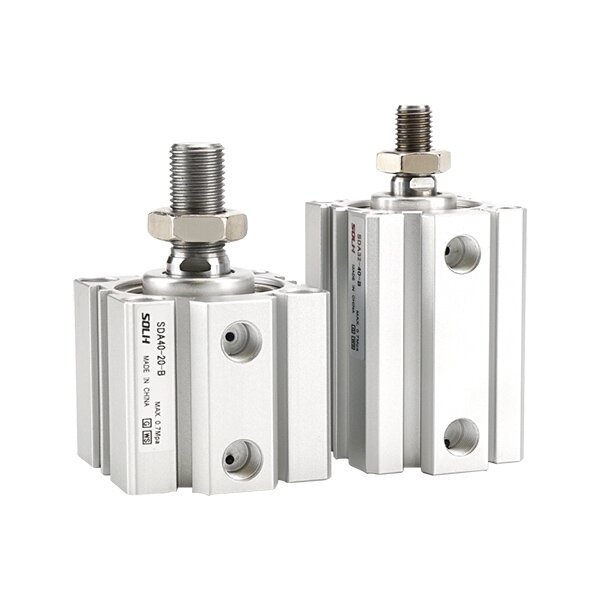

SOLH SDA kare ultra ince kompakt silindir, ekonomik bir kompakt pnömatik aktüatördür. Gövde uzunluğu standart rot silindirlerinin yalnızca 1/2~1/3'ü kadardır ve yerden tasarruf etmek için gömülü kurulumu destekler. Montaj boyutları Airtac ACQ ve SMC CQ2 serileriyle değiştirilebilir. Kapsamlı çeşitler sunar: çift etkili, SSA/STA tek yay geri dönüşlü, SDAD ikiz çubuklu, SDAJ ayarlanabilir stroklu ve SDAS mıknatıs donanımlı modeller. Her iki uçtaki yerleşik kauçuk tamponlar şoku emer ve gürültüyü azaltır. Gres depolayan düşük sürtünmeli conta, uzun süreli yağsız çalışmayı sağlar. Kısa stroklu itme, kenetleme ve konumlandırma için uygun olan φ12~100 mm delik boyutları, alanı sınırlı ekipmanlar için uygun maliyetli bir çözüm olarak 3C otomasyonunda, paketleme makinelerinde ve fikstürlerinde yaygın olarak uygulanır.

SOLH RQ ince silindir, SMC RQ/RDQ serisiyle değiştirilebilir. CQ2 kauçuk tamponun 3 katı enerji emme kapasitesine ve %50 daha düşük çalışma gürültüsüne sahip yenilikçi halkasız yerleşik hava yastığı yapısını benimser. Ultra ince kare namlu, geleneksel hava yastıklı ince silindirlerden %20 daha kısadır ve montaj boyutları doğrudan yükseltme değişimi için CQ2 ve CQS'ye uygundur. Varyantlar manyetik olmayan RQ'yu, mıknatıs donanımlı RDQ'yu ve dikey yükte düşmeye karşı koruma için kilitlenebilir RLQ'yu kapsar. 50~500 mm/s'de sürekli yüksek hızlı ileri geri hareket için uygundur. Çap boyutları φ20~100mm'dir ve yağsız çalışmayı destekler. Düşük darbe ve düşük gürültü gerektiren yüksek döngülü otomasyon yükleme/boşaltma, hassas sıkma ve konumlandırmada yaygın olarak kullanılır.

SOLH MD çok konumlu serbest montajlı kompakt silindir, herhangi bir açıda braketsiz kurulum için blok gövdesinin altı tarafında dişli montaj delikleri ile donatılmıştır; dar, yüksek yoğunluklu ekipman düzenine uyacak şekilde standart yuvarlak silindirlerden %30~%50 daha incedir. Beş alt model tüm çalışma modlarını kapsar: standart tek çubuklu çift etkili MD, tek çubuklu tek etkili MSD (yay uzatmalı) / MTD (yay geri çekmeli), burulma önleyici çift çubuklu MDD ve strok ayarlı çift çubuklu MDJ. Delik boyutları 6 ila 32 mm arasında değişir ve standart stroklar 5~60 mm'dir. Her ünite, yerleşik ön lastik tampon ve manyetik sensörler için çift taraflı yuvalarla birlikte gelir; sonek-S, CMSH/DMSH manyetik anahtarlarla uyumlu entegre kalıcı mıknatıs anlamına gelir. Piston kolu, yağsız düzgün çalışma için entegre kendinden yağlamalı burç kullanır. Çift çubuklu modeller ofset yüklerden kaynaklanan yanal sapmayı ortadan kaldırırken MDJ'de esnek strok ince ayarı için arka ayar vidası bulunur. 3C, yarı iletken ve genel küçük otomasyon makinelerinde minyatür aparatların hafif hizmet tipi kelepçeleme, çıkarma, kıvırma ve hassas konumlandırılmasında yaygın olarak uygulanır.

SOLH CQM yüksek sertlikte kılavuzlu ince silindir, SMC CQM/CDQM ile değiştirilebilir. Entegre paralel çift kılavuz çubuklu CQ2 ince silindir yapısı üzerine inşa edilmiş olup, CQ2 ile aynı gövde uzunluğunu korur ve harici kılavuz ihtiyacını ortadan kaldırır. Yanal yük direnci standart CQ2 silindirlerinden 2~4 kat daha yüksektir ve piston kolu dönüş toleransı ≤±0,2°'dir. Varyantlar arasında manyetik olmayan CQM, mıknatıs donanımlı CDQM ve uzun hizmet ömrüne sahip CQM-XB24 modeli yer alır. Her iki ucunda kauçuk tamponlar bulunur ve yağsız çalışmayı destekler. Delik boyutları φ12~100mm, montaj boyutları CQ2/CQS ile uyumludur. Elektronik montaj otomasyonunda ofset yüklü kısa stroklu hassas itme ve fikstür bağlama için idealdir.
