MHS3 / MHS4 Serisi Konsantrik Pnömatik Tutucu (Kama Kam İçi Boş Merkezleme Aynası)

Marka: Richge Technology'den SOLH

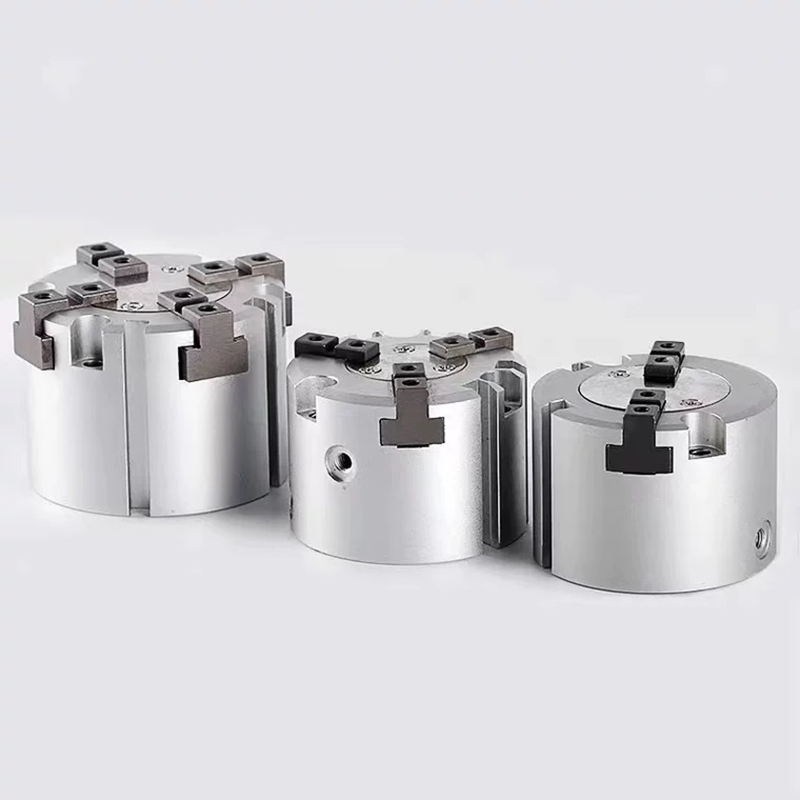

Seriye Genel Bakış

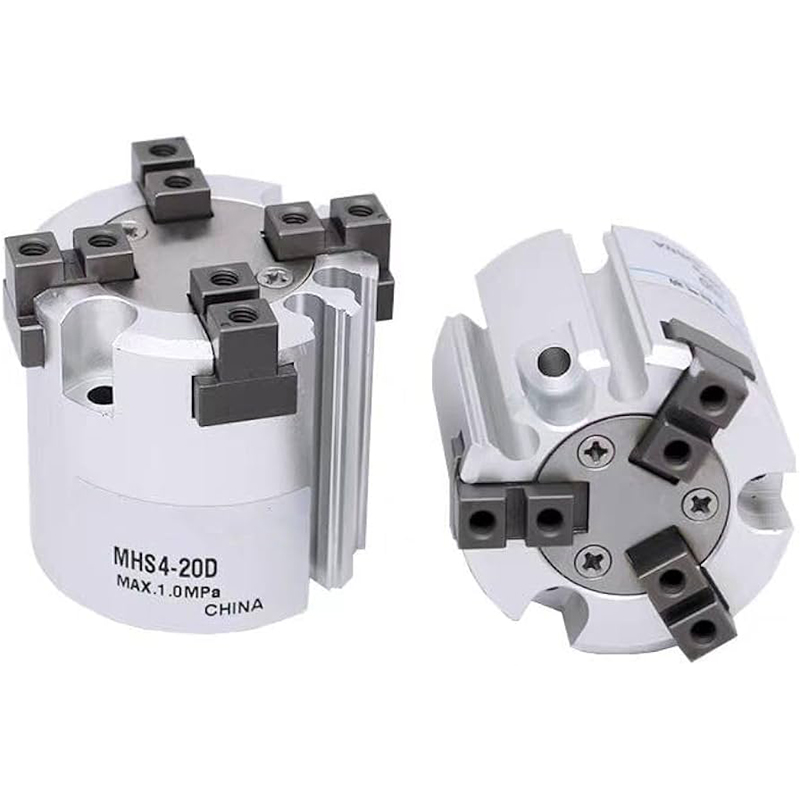

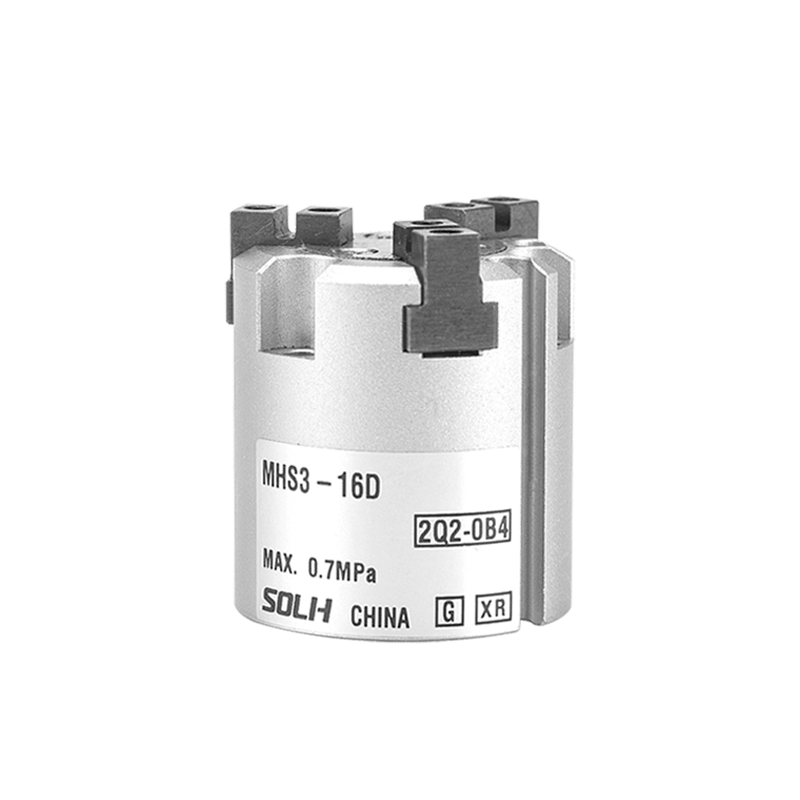

     -- MHS3: Kama kamıyla tahrik edilen 3 çeneli eşmerkezli paralel tutucu. Şaftları, diskleri ve dairesel iş parçalarını ultra yüksek eşeksenlilik ile sıkıştırmak için tasarlanmıştır.

     -- MHS4: Kare, dikdörtgen ve düzensiz bileşenler için 4 çeneli ortogonal paralel tutucu, sapmayı ve eğilmeyi önlemek için stabil sıkıştırma.

     -- Sürüş Modu: Standart olarak çift etkili (D); tek etkili normalde kapalı / normalde açık opsiyoneldir.

     -- Yapı: Kama kam iletimi, dahili manyetik halka, merkezi içi boş delik, yüksek sertlikte aşınmaya dayanıklı yapı, yağsız çalışma.

     -- Konum Doğruluğu: Tekrar konumlandırma doğruluğu ±0,01 mm, ofset olmadan tutarlı merkezi konumlandırma.

Temel Yapısal Avantajlar

  1. Kama kamı yüksek hassasiyetli otomatik merkezleme

     -- Tüm çeneler aynı merkez noktasını paylaşarak eşzamanlı olarak açılır ve kapanır; dairesel parçalar eksantriklik olmadan otomatik merkezlemeyi gerçekleştirir.

  2. Merkezi içi boş delik

     -- Hava tüplerinin, fiber optiklerin veya ejektör pimlerinin yönlendirilmesine olanak tanır; manşonlu iş parçaları, şaft parçaları ve geçiş tipi kesme işlemleri için uygundur.

  3. Kompakt, düşük profilli, hafif gövde

     -- Küçük toplam yükseklik, robot uç efektöründe yoğun kurulum düzeni için idealdir.

  4. Yanal kuvvete karşı güçlü direnç

     -- Presleme, takma işlemleri ve harici yük kuvvetiyle takım tezgahı yüklemesi için mükemmeldir.

  5. Tüm delik boyutları için dahili manyetik halka

     -- Tamamen açık / tamamen kapalı durumunu algılamak için M9B / M9BW serisi manyetik anahtarlarla uyumludur.

  6. Komple delik aralığı: φ16/20/25/32/40/50/63/80/100/125mm

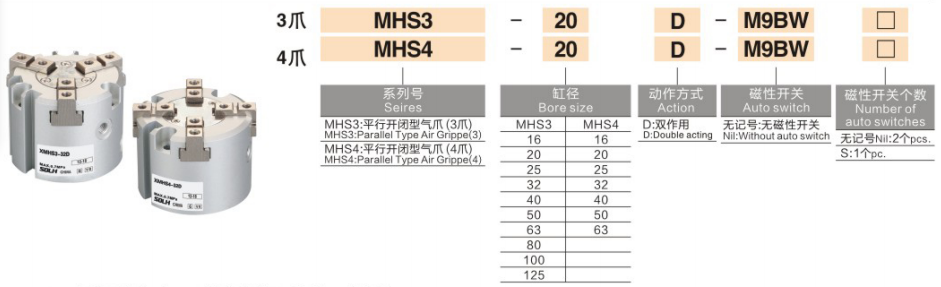

Tam Model Adlandırma Kuralı

  1. Model Örneği: MHS3-32D-M9BW

  2. Standart Sipariş Referans Örnekleri

     -- MHS3-25D: 3 çeneli, φ25, çift etkili, manyetik anahtarsız

     -- MHS4-40D-2M9B: 4 çeneli, φ40, çift etkili, çift M9B manyetik anahtarla donatılmıştır

Genel Standart Teknik Özellikler (Test Basıncı: 0,5MPa)

  1. Ortak Parametreler

     -- Çalışma Basıncı Aralığı: 0,15 ~ 0,6 MPa

     -- Ortam Sıcaklığı: -10 ~ 60°C (hava borularının içinde buzlanma olmaz)

     -- Maksimum Çalışma Frekansı: Dakikada 120 döngü

     -- Tekrar Konumlandırma Doğruluğu: ±0,01 mm

     -- Yağlama: Temiz üretim ortamlarına uygun, yağsız tasarım

  2. Sıkıştırma Kuvveti ve Tek Taraflı Strok Tablosu

Seçim Karşılaştırması: MHS3 VS MHS4

Montaj Yöntemleri ve Tipik Uygulama Senaryoları

  1. Montaj Seçenekleri

     -- Robot EOAT kurulumu için evrensel, uç yüzey vidaları + yan konumlandırma pimleri aracılığıyla sabitlenmiştir

     -- Merkezi geçiş deliği, ejektör piminin çıkarılmasını sağlar; hem dahili genişlemeyi hem de harici sıkıştırmayı destekler

  2. Tipik Endüstriyel Uygulamalar

     -- Takım tezgahı yükleme ve boşaltma: Kavrama mili ve disk iş parçaları

     -- 3C Elektronik: Dairesel terminaller, kare çipler, minyatür donanım kullanımı

     -- Ambalaj Endüstrisi: Şişe gövdeleri, boru ve silindirik malzeme konumlandırma

     -- Montaj ve Presle Geçirme Süreçleri: Rulman presleme, mil kovanı yerleştirme, eşmerkezli montaj

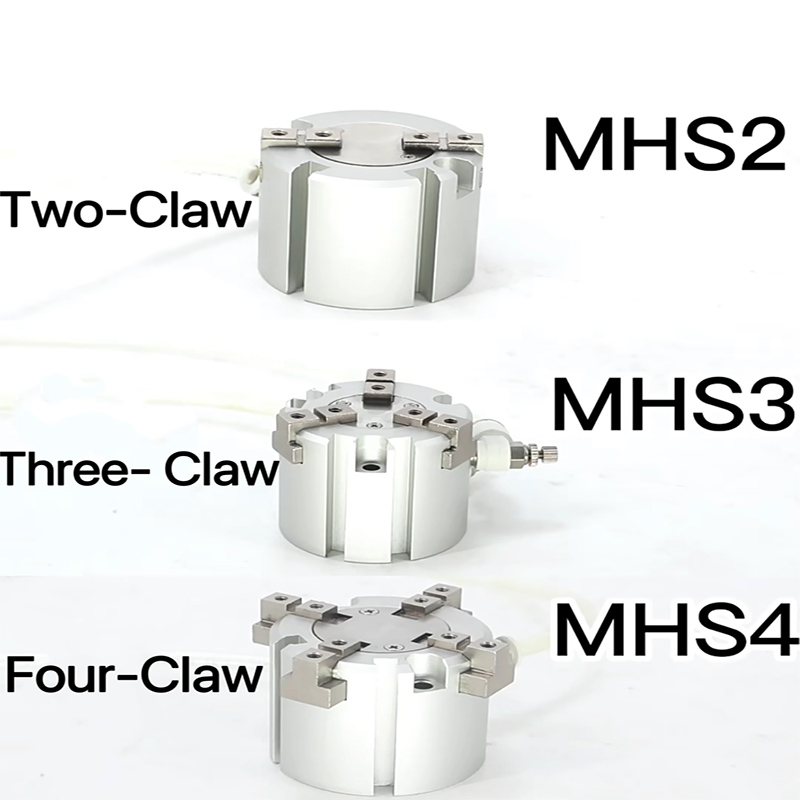

Tam MHS Ailesi Ürün Sınıflandırması

     -- MHS2: 2 paralel çene — düz plakalar ve düzlemsel iş parçaları için

     -- MHS3: 3 eşmerkezli çene — tüm dairesel bileşenler için tercih edilen çözüm

     -- MHS4: 4 dik çene — kare ve dikdörtgen parçalar için tercih edilen çözüm

     -- MHSJ3: Tozlu, zorlu atölye ortamları için toz kapağıyla donatılmıştır

     -- MHSH3: Genişletilmiş içi boş delik — sürekli geçiş tipi işleme için özel

Bir Cümle Özeti

     SOLH MHS3 3 çeneli ve MHS4 4 çeneli kamalı kam kendinden merkezlemeli içi boş pnömatik tutucular, M9 serisi manyetik anahtarlarla uyumlu, isteğe bağlı tek/çift etkili konfigürasyon ve merkezi açık delik ile ±0,01 mm yüksek hassasiyetli eşmerkezli konumlandırma sağlar; Dairesel şaft/disk parçaları için MHS3, kare ve dikdörtgen bileşenler için MHS4, takım tezgahı yüklemede, 3C otomasyonda ve hassas presle montaj istasyonlarında yaygın olarak kullanılır.
