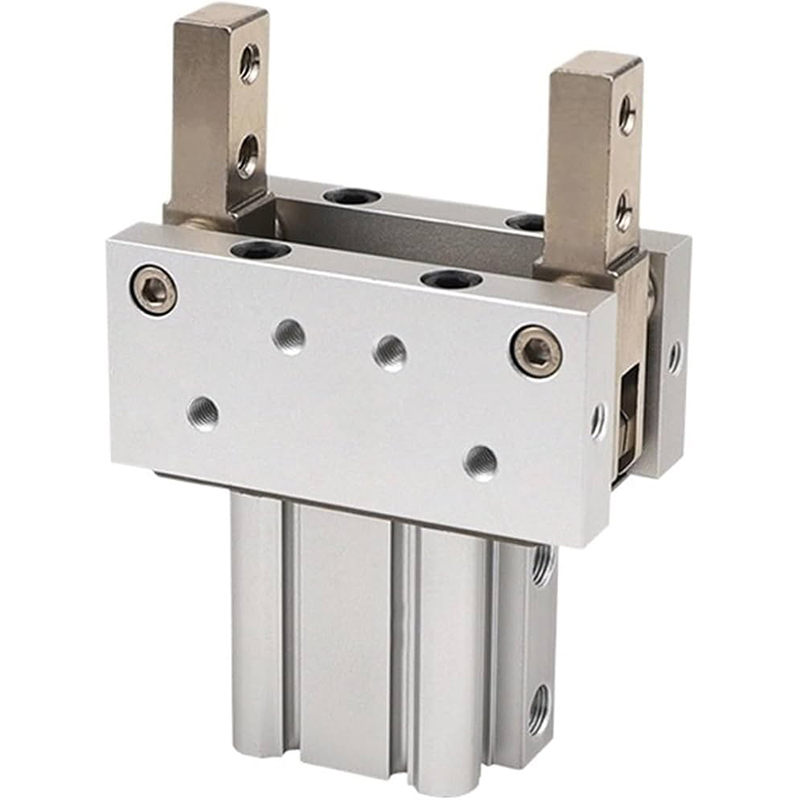

MHT2 Serisi Mafsallı Ağır Hizmet Kendinden Kilitli Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

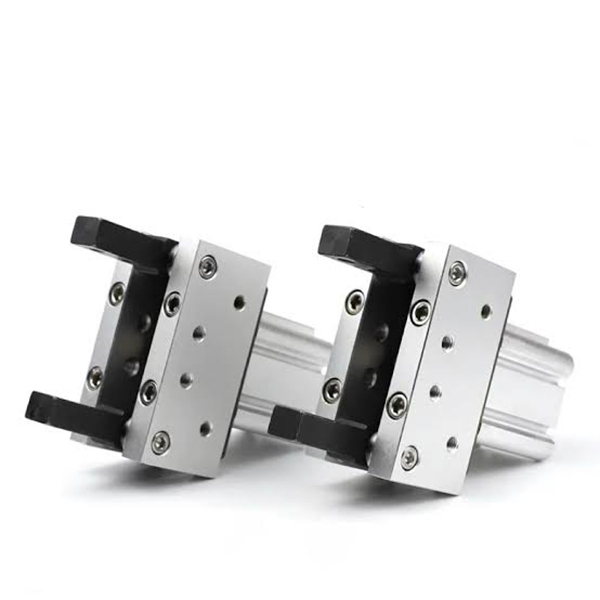

     SOLH MHT2 serisi mafsallı mafsalla çalıştırılan 2 çeneli pivot açılı tutucudur. Olağanüstü özellikleri arasında geçişli kendinden kilitleme mekanizması, güç kapalıyken tutma kapasitesi, ultra yüksek sıkma torku ve yüksek yapısal sağlamlığa sahip dört taraflı sensör kurulum yuvaları yer alır.

     Ağır iş parçasının sıkıştırılması, taşınması ve konumlandırılması için katı düşme önleyici güvenlik gereklilikleri ile optimize edilmiştir; yüksek riskli otomatik istasyonlar için tercih edilen ağır yük tutucusu.

Çekirdek Yapı ve Tasarım Özellikleri

     - Çalışma Prensibi: Mafsallı bağlantı kuvvet yükseltme mekanizmasıyla birleştirilmiş silindir itme-çekme. Çeneler kapandığında mafsal ölü nokta kilitleme konumuna ulaşır. Sıkıştırma kuvveti 3~5 kat arttırılır ve güvenilir güvenlikli kendinden kilitleme için hava basıncı kaybı/havanın kesilmesi durumunda ≥%80 sıkma kuvveti sürekli olarak korunabilir.

     -- Gövde Yapısı: Yerleşik manyetik halkalı kare sert eloksallı alüminyum gövde. Dört montaj oluğu (üst/alt/sol/sağ), M9B / A93 serisi manyetik anahtarların sensör düzeni için ölü açılar olmadan doğrudan montajına olanak tanır.

     -- Çalışma Türü: Çift etkili (D standart versiyon / DZ güncellenmiş hafif versiyon). Çeneler kapalı konumda kilitlenir; silindir itme kuvveti, açma eylemi için çeneleri sıfırlar.

     -- Malzeme Özellikleri: Sert oksidasyon alüminyum silindir, yüksek mukavemetli alaşımlı çelik çeneler, aşınmaya dayanıklı bağlantı tertibatı. Yüksek sertlik, uzun servis ömrü ve bakım gerektirmeyen, yağsız çalışma.

     -- Esnek Montaj: Kompakt sınırlı ekipman düzenine uygun, çoklu dişli montaj delikleri eksenel, boylamsal ve yatay kurulumu destekler.

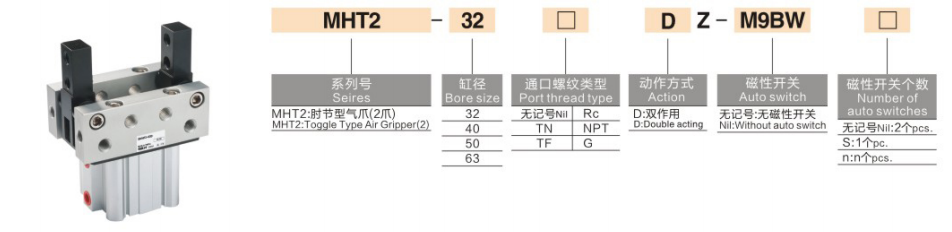

Tam Model Kodlama Kuralı

 1. Model Örneği: MHT2-50DZ-M9BW

  2. Standart Sipariş Referans Örnekleri

     -- MHT2-32D: Delik 32, anahtarsız çift etkili standart taban modeli

     -- MHT2-63DZ-M9B: Çap 63, güncellenmiş hafif DZ tipi, dört taraflı sensör yuvaları, M9B manyetik anahtarla donatılmıştır

Evrensel Çekirdek Teknik Özellikleri (0,5MPa Besleme Basıncı)

Temel Rekabet Avantajları

  1. Güçlü, kendiliğinden kilitlenen düşmeyi önleme performansı

     -- Geçişli ölü nokta kilitleme tasarımı, hava beslemesinin kesilmesi veya basınç kaybı sonrasında ≥%80 sıkma kuvvetini korur. Yüksek güvenlikli otomatik üretim hatları için iş parçasının düşme riskini etkili bir şekilde ortadan kaldırın.

  2. Ağır işler için ultra yüksek sıkma torku

     -- φ63 modeli için maksimum tork 106N·m'ye ulaşır, 5~50 kg'lık ağır iş parçalarını tutabilir ve eşdeğer delik boyutuna sahip paralel tutucuları çok aşar.

  3. 360° esnek sensör düzeni

     -- Ana gövdede entegre kılavuz rayı yok; Dar kurulum boşlukları için mükemmel olan her yönde konum algılamayı gerçekleştirmek için manyetik anahtarlar dört yüzeye monte edilebilir.

  4. Yüksek sertlik ve uzatılmış servis ömrü

     -- Alaşımlı çelik çeneler ve aşınmaya dayanıklı bağlantılar, yüksek frekanslı, ağır yükte sürekli çalışmaya uyarlanmış, 5 milyondan fazla stabil döngüyü destekler.

Montaj Seçenekleri ve Tipik Uygulama Senaryoları

  1. Montaj Formları

     -- Eksenel montaj: Montaj hattında malzeme aktarımı için yatay itme ve çekme

     -- Boyuna dikey montaj: Yukarı ve aşağı yükleme/boşaltma istasyonları

     -- Yan taraftan montaj: Sınırlı alanlı istasyonlar için yandan kenetleme

  2. Tipik Endüstriyel Uygulamalar

     -- Otomotiv bileşenleri: Kavrama motor gövdeleri, vites kutusu kapakları, tekerlek göbekleri

     -- Takım tezgahı otomasyonu: Ağır döküm, dövme parçalar ve kalıp işleme

     -- Lojistik taşıma: Metal palet, kutu ve varil malzeme taşımacılığı

     -- Emniyetli konumlandırma istasyonları: Baş üstü düşme önleyici istasyonlar, presleme ekipmanı için emniyetli sıkıştırma tertibatları

Seçim Karşılaştırması: MHT2 Geçiş Tutucu VS MHZL2 VS MHL2

3 Adımlı Hızlı Seçim Kılavuzu

  1. İş parçası kütlesine göre delik seçimi

     -- 32 ≤ 5kg; 40 = 5~15kg; 50 = 15~30kg; 63 = 30~50kg. Minimum %30 yük güvenlik payı ayırın.

  2. Dönüş açısı doğrulaması

     -- Maksimum açılma açısı: MHT2-32 28°'ye kadar, MHT2-63 23° ile sınırlıdır. Hedef iş parçası boyutu için yeterli açıklığı onaylayın.

  3. Yapılandırma eşleştirme

     -- Konum geri besleme gereksinimi: Dört taraflı sensör montajı için DZ hafif versiyonunu + M9B manyetik anahtarını seçin

     -- Yüksek güvenlikli baş üstü taşıma: Benzersiz kapanma özelliği nedeniyle MHT2'ye öncelik verin

Bir Cümle Özeti

     SOLH MHT2 mafsallı kendinden kilitlemeli pnömatik tutucu, kapanma önleyici kenetleme özelliği, dört taraflı manyetik anahtar montajı ve yüksek alaşım sertliği ile ölü nokta bağlantı kuvveti amplifikasyon yapısını benimser, D / DZ varyantlarında mevcuttur, otomotiv parçaları, döküm ve baş üstü ağır iş parçası takım tezgahı yükleme/boşaltma otomasyonu için ideal ağır iş güvenliği tutucusu.
