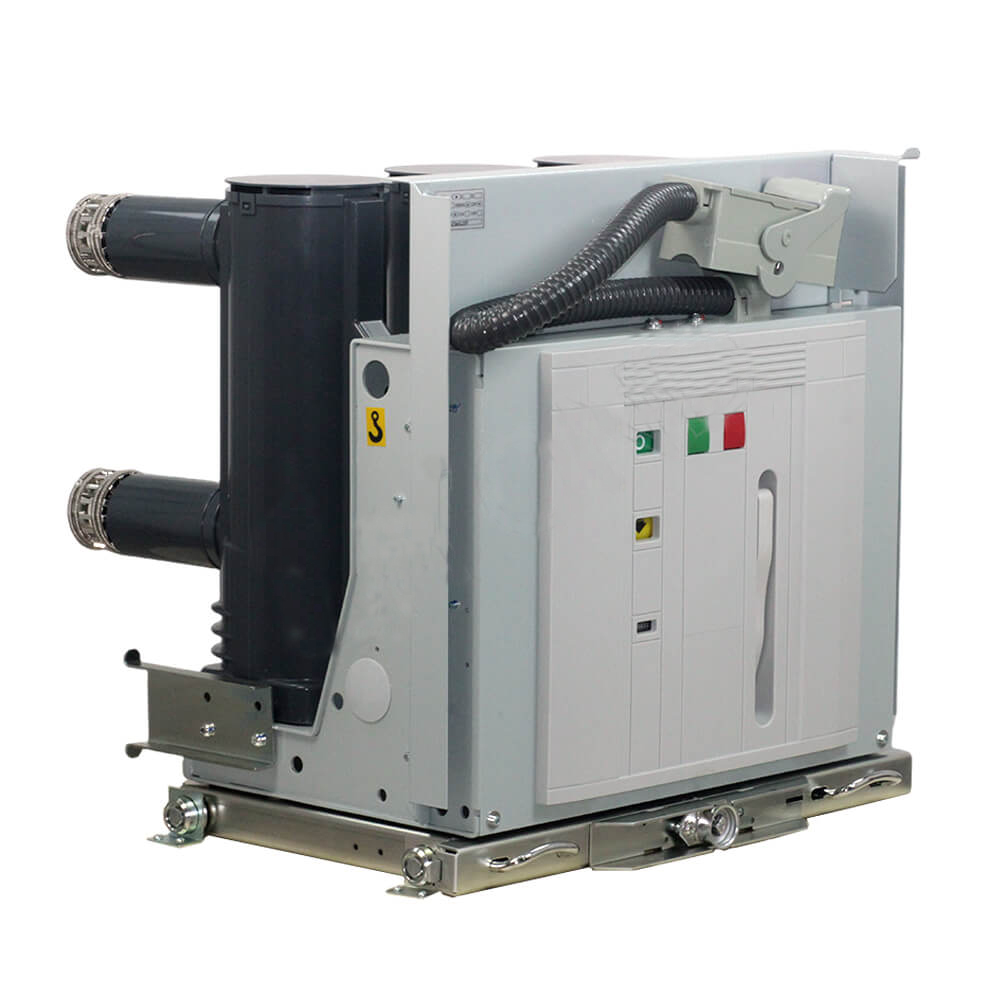

The yüksek ve alçak gerilim şalter dolabıiki parçadan oluşur: havai giriş ve çıkış, kablo giriş ve çıkışı ve bara bağlantısı gibi işlevlere sahip kabin ve devre kesici.
Kabin bir kabuktan, elektrikli bileşenlerden (yalıtım parçaları dahil), çeşitli mekanizmalardan, ikincil terminallerden ve bağlantılardan oluşur.
Dolap malzemeleri
1. Soğuk haddelenmiş çelik levha veya köşebent çeliği (kaynak dolapları için); 2. Alüminyum-çinko çelik levha veya galvanizli çelik levha (dolapların montajı için). 3. Paslanmaz çelik levha (manyetik olmayan). 4. Alüminyum levha (manyetik olmayan).
Kabin fonksiyonel ünitesi
1. Ana bara odası. 2. Devre kesici odası. 3. Kablolu yayın odası. 4. Röle ve enstrüman odası. 5. Kabin üstü küçük bara odası. 6. İkincil terminal odası.
Kabindeki elektrikli bileşenler
1. Kabinde yaygın olarak kullanılan birincil elektrik bileşenleri (ana devre ekipmanı) aşağıdaki ekipmanlardır:
1. Akım trafosu. 2. Gerilim transformatörü. 3. Topraklama anahtarı. 4. Paratoner (direnç-kapasitans sönümleyici). 5. Ayırıcı. 6. Yüksek gerilim devre kesicisi. 7. Yüksek gerilim kontaktörü. 8. Yüksek voltaj sigortası. 9. Transformatör. 10. Yüksek voltajlı canlı görüntü. 11. Yalıtım parçaları [örneğin: duvar burcu, kontak kutusu, yalıtkan, yalıtım ısısıyla büzüşen (soğukla büzüşen) kılıf]. 12. Ana bara ve şube barası. 13. Yüksek voltaj reaktörü. 14. Yük anahtarı. 15. Yüksek voltajlı tek fazlı şönt kapasitör vb.
Kabinde yaygın olarak kullanılan ana ikincil bileşenler aşağıdaki ekipmanlardır:
1. Röle. 2. Watt-saat ölçer. 3. Ampermetre. 4. Voltmetre. 5. Güç ölçer. 6. Güç faktörü ölçer. 7. Frekans ölçer. 8. Sigorta. 9. Hava anahtarı. 10. Aktarma anahtarı. 11. Sinyal ışığı. 12. Direnç. 13. Düğme. 14. Mikrobilgisayar entegre koruma cihazı vb.
İkincil ekipman veya yardımcı ekipman olarak da bilinen ikincil bileşenler, birincil ekipmanı izleyen, kontrol eden, ölçen, ayarlayan ve koruyan düşük voltajlı ekipmanı ifade eder.
-
