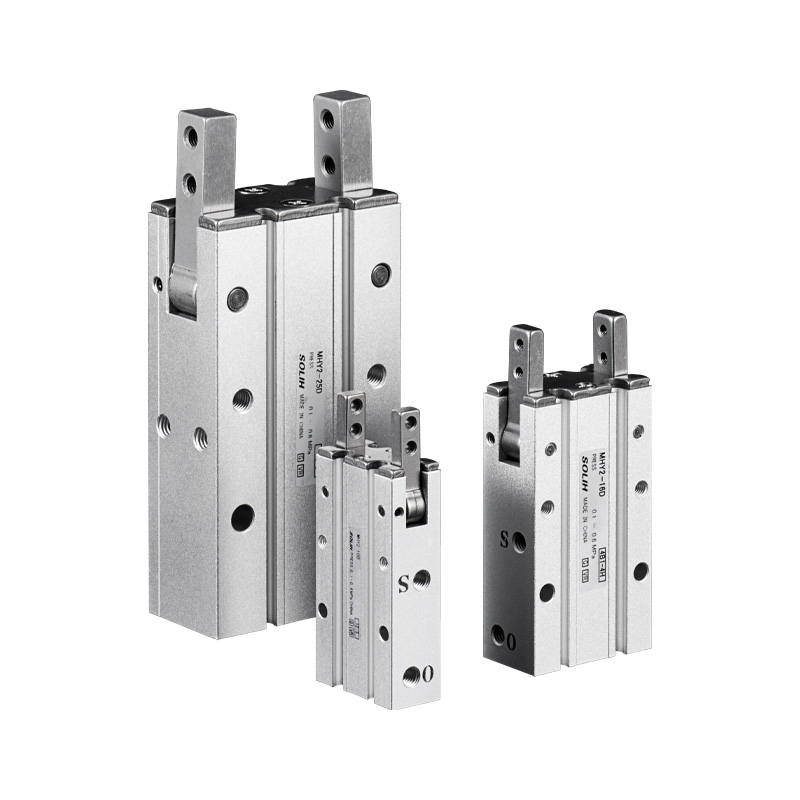

MHY2 Serisi 180° Kam Tahrikli Salıncak Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MHY2 serisi standart 180° genişlikte salınımlı kam tahrikli 2 çeneli pnömatik tutucudur. Temel avantajlar: ultra geniş açılma açısı, hafif kompakt yapı, toz önleyici yapı ve kararlı tekrar konumlandırma. Yuvarlak ve düzensiz iş parçası taşıma, otomatik yükleme/boşaltma, çevirme ve sıralama için idealdir. Basit hareket yörüngesi, karmaşık mekanik hareketlere gerek kalmadan basit alma ve bırakma olanağı sağlar.

Çekirdek Yapı ve Çalışma Prensibi

     -- Şanzıman: Kam mekanizması (dişli ve kremayer değil). Çift piston, iki çeneyi eşzamanlı olarak tahrik etmek için kam düzeneğini iter. Maksimum açılma açısı 180°, gevşemeyi önleyici tutma için aşırı kapatma konumu -3°. Çene sapması olmadan düzgün senkronize salınım.

     -- Yapı: Alüminyum alaşımlı gövde, standart olarak paslanmaz çelik çeneler, dahili manyetik halka, dört taraflı manyetik anahtar montaj yuvaları. Alt ve yan yüzeylerde montaj delikleri mevcuttur. Dar açıklıklı tasarım, toz ve döküntülerin iç mekanizmaya girmesini önler.

     -- Çalışma Modu: Yalnızca Çift Etkili (D), tek etkili NO/NC çeşitleri yoktur. Ayarlanabilir açılma/kapanma hızına sahip çift yönlü hava kontrolü.

     -- Konumlandırma Doğruluğu: Tutarlı salınım açısıyla konumlandırma doğruluğunu ±0,02 mm tekrarlayın.

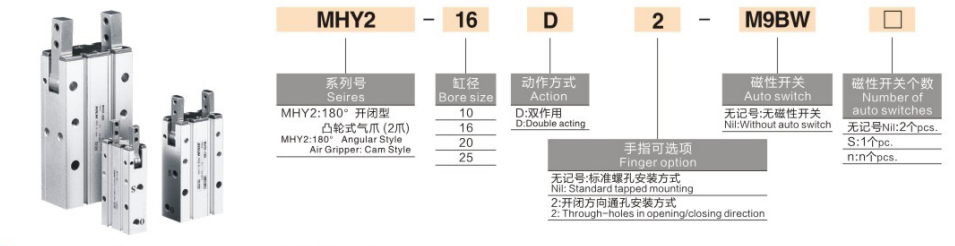

Tam Model Kodlama Kuralı

  1. Model Örneği: MHY2-16D-S-M9BW

  2. Standart Sipariş Referansı

     MHY2-20D-S-M9BW: 20 delikli, çift etkili, dahili manyetik halkalı, 1m kablolu M9B manyetik anahtar.

Evrensel Temel Teknik Özellikler

Sıkma Torku ve Kuvvet Verileri (0,5MPa, Referans Kelepçe Mesafesi L=35mm)

     Önemli Not: L sıkma mesafesi uzadıkça etkili sıkma kuvveti azalır. Seçim sırasında yük torkunun doğrulanması zorunludur.

Tercih Edilen Uygulama Senaryoları

  ✅ Aşağıdaki durumlarda MHY2'yi seçin:

     -- Silindirik borular, düzensiz şekilli parçalar, yükleme/boşaltma ve çevirme istasyonları için ultra geniş 180° açıklık gerektirir

     -- Hafif taşıma kapasiteli kompakt robot uç efektörü, hafif tasarım önceliği

     - Toz ve döküntü içeren atölye ortamı, kirlenmeyi önleyen iç yapı gerektirir

     -- MHZ2 paralel tutucunun büyük çaplı düzensiz iş parçalarını kavrayamadığı durumlarda alternatif çözüme ihtiyaç duyulur

  ❌ Tavsiye edilmez, alternatif modelleri seçin:

     -- Tek etkili, normalde açık / normalde kapalı güç kapalıyken tutma gerekir → MHW2 dişli döner tutucuyu seçin

     -- 25 mm'den büyük delik ve yüksek sıkma kuvveti gerektirir → MHW2 serisini seçin (maks. delik sayısı 40'a kadar)

     -- Küçük açılma hareketiyle saf paralel doğrusal bağlama → MHZ2 paralel tutucuyu seçin

Anahtar Seçimi Yönergeleri

     -- İş parçası çapına ve dış boyuta göre delik seçin: 10(küçük) →16 →20 →25(orta-büyük)

     -- PLC konum geri bildirimi için -S manyetik halka artı M9 serisi manyetik anahtarlar sonekini ekleyin

     -- Montaj seçimi: standart dişli delik için boş; Platform ve braket montajına uygun açık delikli kurulum için sonek -2

     -- Yük kontrolü: Sıkıştırma mesafesini L ≤35mm tutun; Tork ve sıkma kuvveti için güvenlik faktörünü ≥1,5 koruyun

Bir Cümle Özeti

     SOLH MHY2 kam tahrikli 180° geniş salınımlı pnömatik tutucu, toz önleyici kam iletim yapısını benimser, yalnızca çift etkili, isteğe bağlı manyetik anahtar ve açık delik montajıyla ±0,02 mm tekrarlama doğruluğu, minyatür robot otomasyon ekipmanında büyük çaplı yuvarlak ve düzensiz iş parçası toplama, çevirme ve sıralama için hafif kompakt çözüm.
