Marka: Richge Technology'den SOLH

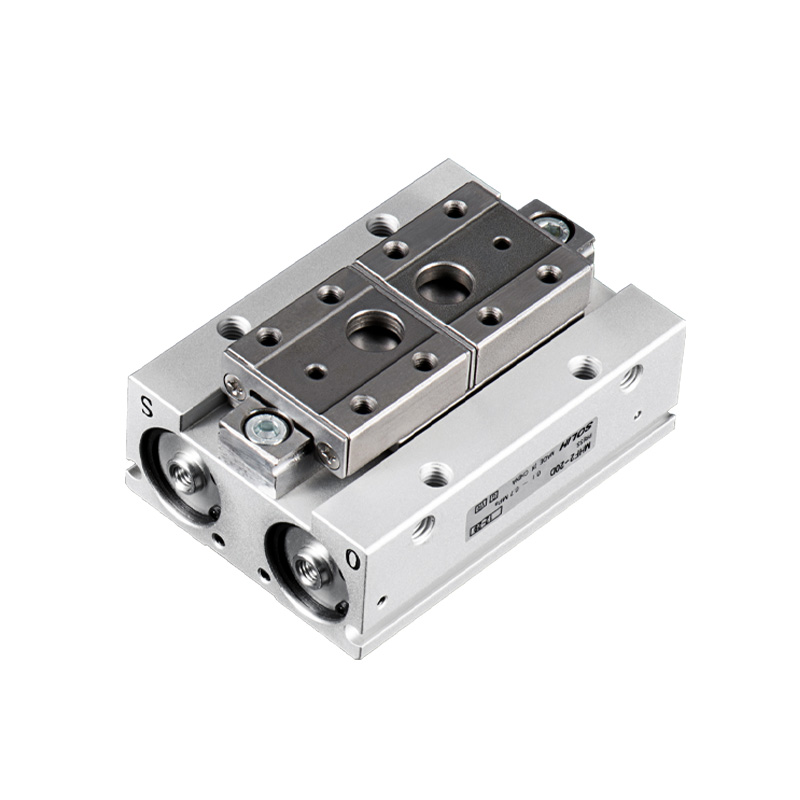

SOLH MHF2 serisi, ultra düz çift pistonlu doğrusal kılavuzlu 2 çeneli paralel tutucudur. Temel vurgu: Eşdeğer MHZ2 tutucunun yalnızca 1/3'ü kadar gövde yüksekliği, yüksek konumlandırma hassasiyetini korurken uç bükme momentini etkili bir şekilde azaltır. Üç isteğe bağlı strok aralığı mevcuttur. Dört taraflı montaj yapısı. Ultra alan sınırlı, düşük yüklü, yüksek hassasiyetli uygulamalar için özel olarak tasarlanmıştır: minyatür doğrusal modüller, küçük robot EOAT, yarı iletken, elektronik ve hassas montaj istasyonları.
-- Yapı: Çift pistonlu + hassas doğrusal kılavuz rayı (Φ25/Φ32, dönen bilyalı yatak kılavuzunu benimser). Sallanmadan saf paralel doğrusal çene hareketi, yüksek sertlik. Alüminyum alaşımlı ana gövde, paslanmaz çelik çeneler, dahili manyetik halka. Dört taraflı manyetik anahtar montaj olukları; montaj seçenekleri: alt dişli delik / yan dişli delik / açık delik kurulumu.
-- Hareket türü: Yalnızca Çift Etkili D (çift yönlü hava kontrolü, tek etkili versiyon yoktur). Ayarlanabilir hareket hızı ve düzgün çalışma için dahili gaz kelebeği valfi.
-- Ultra düz düzen: Eşit sıkma kuvveti altında MHZ2'ye kıyasla yükseklik yaklaşık %66 oranında azaltılır, bu da uç bükme momentini büyük ölçüde azaltır ve konumlandırma stabilitesini artırır.
-- Strok konfigürasyonu: delik başına 3 strok seçeneği: Farklı iş parçası genişliklerine uyum sağlamak için D(Kısa) / D1(Orta) / D2(Uzun).
-- Konumlandırma Doğruluğu: Tekrar doğruluğu ±0,04~±0,05 mm, yüksek frekanslı döngü altında kararlı.

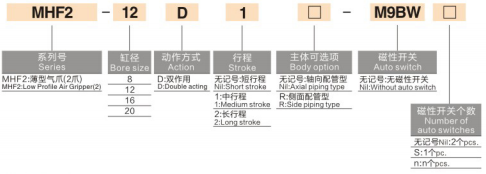

1. Model Örneği: MHF2-16D1-S-M9BW
|
Segment |
Kod |
Tanım |
|
1 |
MHF2 |
Seri: Ultra ince paralel tutucu |
|
2 |
16 |
Çap boyutu: 8,12,16,20,25,32mm (Φ25/32 yeni büyük spesifikasyon) |
|
3 |
D/D1/D2 |
Strok derecesi / D = Kısa strok / D1 = Orta strok / D2 = Uzun strok |
|
4 |
-S |
Manyetik halka seçeneği Boş = Mıknatıs yok; S = Dahili manyetik anahtar için manyetik halka |
| 5 | -M9B |
Manyetik anahtar tipi M9B(NPN) / M9N(PNP) / M9P Kablo uzunluğu: standart 0,5 m; G=1m L=3m |
|
6 |
Son ek montaj kodu |
Boş = Standart dişli delik 2 = Açık delik montajı F = Tek çeneli sabit tip |
2. Standart Sipariş Örneği
2.1 MHF2-20D2-S-M9BW
-- Çap 20, uzun strok D2, dahili manyetik halka, 1 m kablolu M9B manyetik anahtar.
|
Parametre Öğesi |
Standart Şartname |
| Çene Adeti |
2 çene, saf paralel doğrusal açma ve kapama |
| Çalışma Modu |
Yalnızca Çift Etkili (Tek etkili varyant yok) |
| Çalışma Basıncı |
Delik 8: 0,15~0,7MPa Delik 12~32: 0,1~0,7MPa (Optimal çalışma basıncı:0,5MPa) |
| Kanıt Basıncı |
1,0 MPa |
| Ortam Sıcaklığı |
-10 ~ 60°C (hava borularının içinde buzlanma olmaz) |
| Tekrar Konum Doğruluğu |
Delik 8/12:±0,05 mm Delik 16~32:±0,04 mm |
| Maksimum Çalışma Frekansı |
Kısa strok(D):120 dev/dak Orta/Uzun strok(D1/D2):60 dev/dak |
| Hava Limanı Konusu |
8/12:M3×0,5 16/20/25/32:M5×0,8 |
| Yağlama |
Yağsız çalışma; NSF-H1 gıda sınıfı gres isteğe bağlı |
| Anahtar Kurulumu |
Dört tarafı kayan oluklar, her iki tarafa da manyetik anahtar takılabilir |
| Montaj Seçenekleri |
Alt, yan, açık delikli, çok yönlü üniversal kurulum |
|
Delik (mm) |
Tam Model |
Tek Çene Hareketi (mm) |
Maksimum Toplam Açıklık (mm) |
Sıkma Kuvveti(N) |
Gövde Yüksekliği (mm) |
Net Ağırlık(g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Önemli Not: Çene uzatma uzunluğu L arttıkça sıkma kuvveti azalır. Seçim sırasında izin verilen bükülme momenti kontrol edilmelidir, güvenlik faktörü ≥1,5.
-- Kurulum alanı kesinlikle sınırlıdır ve yükseklik sınırlıdır: ince doğrusal modüller, minyatür robot uç efektörü
-- Düşük bükülme momenti, istikrarlı paralel yüksek hassasiyet talep edin: yarı iletken, 3C elektronik, hassas donanım montajı
-- Esnek strok eşleştirme gereksinimi: farklı iş parçası genişliklerine uyum sağlamak için kısa/orta/uzun strok seçin
-- Kompakt entegre mekanizma için çok açılı montaj ve çift taraflı konum algılamaya ihtiyaç var
-- Yükseklik sınırlamasına ve iş parçası genişliğine göre delik boyutunu ve stroku seçin: Öncelik sırası D(kısa) → D1(orta) → D2(uzun)
-- PLC tarafından çene açık/kapalı konum geri bildirimi gerekiyorsa -S manyetik halkası + M9B/M9N/M9P anahtarını ekleyin
-- Montaj seçimi: Standart dişli delik (varsayılan); İnce platformlar ve braketlere uygun açık delikli kurulum için sonek -2
-- Yük kontrolü: Kontrol çenesi uzatma uzunluğu L; izin verilen bükülme momentini aşan aşırı ofset yükünden kaçının
-- Büyük delik Φ25/32: Orta derecede ağır iş parçaları için daha yüksek sertlik sağlayan döner bilyalı yatak kılavuzunu benimseyin
SOLH MHF2 ultra ince çift etkili paralel pnömatik tutucu, ultra düşük profil tasarımı, üç kademeli strok seçeneği, dört taraflı montaj ve ±0,04~±0,05 mm yüksek hassasiyete sahiptir, uyumlu M9 serisi manyetik anahtarlarla donatılmıştır, minyatür robot EOAT için ideal düşük bükülme momentli kompakt kavrama çözümü, yarı iletken ve 3C hassas montaj otomasyonu.
