MHZ2 / MHZL2 Paralel Pnömatik Tutucu Tam Ürün Tanıtımı

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

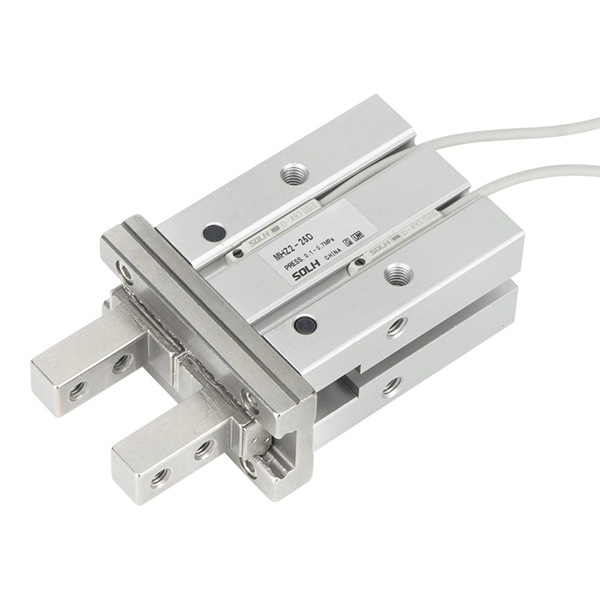

     SOLH MHZ2 (standart strok) ve MHZL2 (uzun strok), çift pistonlu senkron paralel havalı tutuculardır. Simetrik çift piston ve hassas doğrusal kılavuz raylarla tahrik edilen çeneler, sapma olmadan paralel olarak açılıp kapanarak ultra yüksek tekrar konumlandırma doğruluğu sağlar. Mevcut delikler: 10/16/20/25mm, üç çalışma modunu destekler: çift etkili (D), tek etkili normalde açık (S), tek etkili normalde kapalı (C). Çoklu değiştirilebilir çene stilleri ve gövde bağlantı noktası düzenleri isteğe bağlıdır ve PLC kilidi için açık/kapalı konum sinyallerini algılamak üzere M9BW manyetik anahtarlarla uyumludur.

     -- MHZ2: Yüksek hızlı ve yüksek çevrimli otomatik seri üretim için tasarlanmış standart kısa stroklu evrensel tutucu

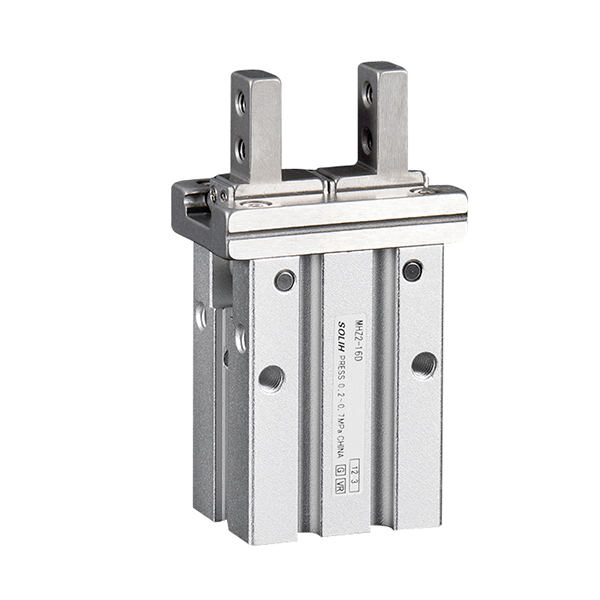

     -- MHZL2: Derin boşluk ve büyük boyutlu iş parçasının taşınması için uzatılmış uzun açılma stroku çeşidi

     Her iki seri de aynı montaj boyutlarına ve yedek parçalara sahiptir ve ithal eşdeğer tutucularla tamamen değiştirilebilir. 3C elektronik, hassas donanım, paketleme otomasyonu ve küçük iş parçası yükleme/boşaltma istasyonlarında yaygın olarak kullanılmaktadır.

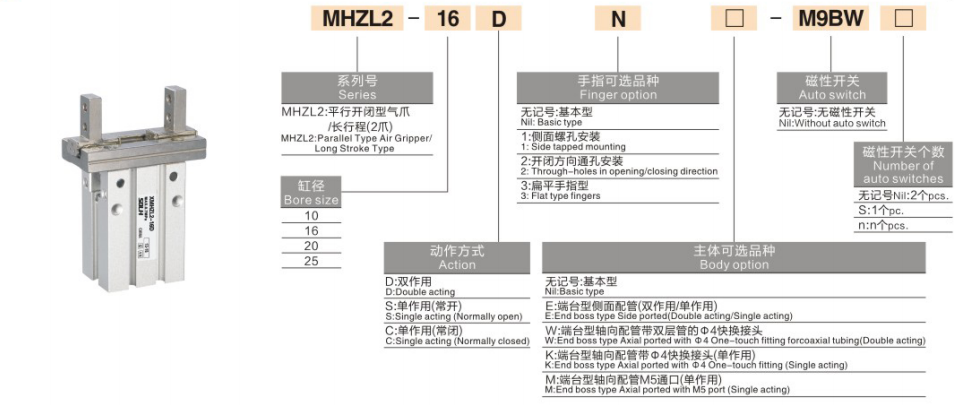

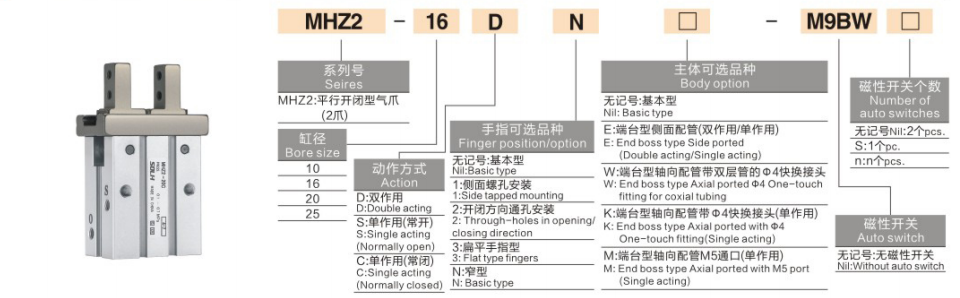

Tam Model Kodlama Kuralı

    Evrensel format:Seri-Çap-Eylem-Çene Opsiyonu-Gövde Port Opsiyonu-Manyetik Switch Modeli-Switch Adeti

 1. Kod Segmenti Tanımı

   1.1 Serisi

     -- MHZ2: Standart stroklu 2 çeneli paralel tutucu

     -- MHZL2: Uzun stroklu 2 çeneli paralel tutucu

   1,2 Delik: 10/16/20/25 mm

   1.3 Eylem Modu

     -- D: Çift Etkili – Kelepçe için hava girişi, serbest bırakma için ters hava, maksimum kenetleme kuvveti, seri üretim standardı

     -- S: Tek Etkili NO Normalde Açık – Hava besleme kelepçeleri; Yay, güç kapatıldığında otomatik olarak serbest kalır, sıcak damgalama istasyonlarında iş parçasının ezilmesini önler

     -- C: Tek Etkili NC Normalde Kapalı – Hava beslemesi serbest kalır; Yay, sıkma kuvvetini hava basıncı olmadan tutar, robotun baş üstü taşıması için iş parçasının düşmesini önler

   1.4 Çene Seçeneği

     -- Boş: Standart temel çene

     -- 1: Genişletilmiş özel armatürlerin montajı için yandan dişli çene

     -- 2: Fikstür sabitlemesi için cıvataların delindiği açık delikli çene

     -- 3: İnce saclar ve dar aralıklı iş parçaları için ince düz çene

     -- N: Kompakt sınırlı ekipman düzeni için dar genişlikte çene, ince gövde

   1.5 Gövde Bağlantı Noktası Düzeni

     -- Boş: Standart yan hava portları

     -- E: Uç tarafı port tipi (tek/çift etkili ile uyumlu)

     -- W: Önceden monte edilmiş uç eksenel bağlantı noktası Φ4 çift itmeli bağlantı (yalnızca çift etkili)

     -- K: Φ4 itmeli bağlantıya sahip uç eksenel port (yalnızca tek etkili)

     -- M: Uç eksenel M5 düz dişli bağlantı noktası (yalnızca tek etkili)

  1.6 Manyetik Anahtar

     -- Boş: Konum algılama anahtarı olmadan

     -- M9BW / M9BL: Açık/kapalı durumunu geri beslemek için standart manyetik manyetik anahtar

   1.7 Anahtar Miktarı Son Eki

     -- Boş: Standart olarak 2 adet anahtar, hem kelepçe hem de serbest bırakma konumlarını algılar

     -- S: Tek durum izleme için 1 adet tek anahtar

  2. Sipariş Referans Örnekleri

   2.1 MHZ2-16D-N-M9BW

     -- Standart strok tutucu, 16 delik, çift etkili, dar çene, 2 adet M9BW manyetik anahtar, temel yan port gövdesi.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Uzun stroklu tutucu, 20 delik, çift etkili, düz ince çene, uç tarafı port gövdesi, tek M9BW manyetik anahtar.

MHZ2 VS MHZL2 Çekirdek Karşılaştırma Tablosu

Paylaşılan İç Yapı ve Temel Avantajlar (MHZ2 ve MHZL2)

  1. Simetrik Çift Pistonlu Senkron Tahrik

     -- Sol ve sağ pistonlar çeneleri dengeli bir gerilimle eşzamanlı olarak iter, kavrama sırasında yanal kayma veya bükülme kayması olmaz, talaşlar ve PCB gibi mikro bileşenler için stabil konumlandırma.

  2. Aşınmaya Yüksek Dirençli Doğrusal Kılavuz Rayı

     - PTFE kendinden yağlamalı sürgülerle eşleştirilmiş sert krom alaşımlı kılavuz rayı, düşük sürtünme ve güçlü darbe direnci. Fabrikadan önceden doldurulmuş uzun ömürlü gres, yağsız hava devresine uyumludur.

  3. Ultra Yüksek Tekrar Konumlandırma Doğruluğu

     -- 10~25 deliğin tamamında ±0,01 mm tekrarlanabilirlik, hassas elektronik ve donanım toplama için sıfır boyutsal sapma.

  4. Çok Açılı Evrensel Montaj

     -- Gövdenin alt kısmında, iki yanında ve üst kısmında dişli montaj delikleri; çeneler yandan kılavuzlu, açık delikli, düz ve dar stilleri destekler; yatay, dikey veya ters monte edilebilir.

  5. Üç Güvenli Yay Sıfırlama Modu

     -- Çift etkili D: 24 saat sürekli seri üretim için istikrarlı tutarlı sıkma kuvveti

     -- Tek etkili S NO: Elektrik kesildiğinde otomatik serbest bırakma, parçaları sıcak pres / damgalama istasyonlarında ezilmeye karşı korur

     -- Tek etkili C NC: Hava beslemesi olmadan kalıcı bağlama, baş üstü robot EOAT için iş parçasının düşme riskini ortadan kaldırır

  6. Entegre Manyetik Konum Algılama

     -- Silindir gövdesinin içinde yerleşik manyetik halka; M9BW anahtarı, otomatik kilitleme mantığı için iş parçasının varlığını ve çene durumunu değerlendirmek üzere dijital sinyali PLC'ye iletir.

  7. Çeşitlendirilmiş Entegre Bağlantı Noktası Düzeni

     -- Standart yan port, uç yan port, eksenel önceden monte edilmiş iterek takma bağlantı seçenekleri, robot uç efektörü için ekstra adaptörlere gerek kalmadan boru yönlendirmeyi basitleştirir.

Birleşik Evrensel Teknik Şartname Tablosu

Teorik Sıkma Kuvveti @0,5MPa (Birim: N)

Adım Adım Seçim Kılavuzu

  1. Vuruş Seçimi

     -- Küçük ince parçalar, dar açıklık, yüksek hız ve frekans gerektirir → MHZ2 standart strok

     -- Büyük boyutlu iş parçaları, derin boşluklu kalıptan çıkarma, geniş açıklık gereklidir → MHZL2 uzun strok

  2. Eylem Modu Seçimi

     -- 24 saat sürekli üretim, sıkma kuvvetini en üst düzeye çıkarın → D çift etkili

     -- Sıcak pres / damgalama istasyonu, güç kaybından sonra iş parçasının ezilmesini önler → S tek etkili NO

     -- Robotun baş üstü yükleme/boşaltma işlemi, elektrik kesintisi durumunda parçanın düşmesini önler → C tek etkili NC

 3. Çene Stili Seçimi

     -- Sınırlı alana sahip kompakt mini armatür → N dar çene

     -- İnce levhalar, PCB, dar aralık işleme → 3 düz ince çene

     -- Uzatılmış özel fikstürlerin monte edilmesi gerekiyor → 1 yandan dişli çene / 2 açık delikli çene

 4. Gövde Bağlantı Noktası Düzeni Seçimi

     -- Sabit sıradan iş istasyonu, standart boru yönlendirmesi → boş standart yan port gövdesi

     -- Robot EOAT, boru düzenini kolaylaştırın → W/K/M eksenel önceden monte edilmiş itmeli port gövdesi

     -- Dar kabin yan boru alanı → E uç tarafı port gövdesi

 5. Konum Sinyali Algılama Seçimi

     -- Tam otomatik üretim hattı, PLC'nin iş parçası ve çene durumu geri bildirimine ihtiyacı vardır → M9BW manyetik anahtarları donatın (varsayılan 2 adet)

     -- Otomatik sinyal mantığı olmayan basit manuel bağlantı → Manyetik anahtarsız temel model

Tipik Endüstri Uygulama Senaryoları

  1. MHZ2 Standart Strok Uygulaması

     -- 3C Electronics: PCB'nin, çiplerin, konektörlerin ve küçük plastik parçaların yüksek hızda sınıflandırılması ve toplanması

     -- Hassas Donanım: Mikro millerin, vidaların, damgalı minyatür bileşenlerin yüksek frekansta yüklenmesi/boşaltılması

     -- Paketleme Makineleri: Şişe kapaklarının, küçük kartonların ve etiketlerin konumlandırılması ve sıkıştırılması

     -- Optik Kontrol Ekipmanı: Görsel algılama istasyonları için mini parça konumlandırma aparatı

  2. MHZL2 Uzun Strok Uygulaması

     -- Büyük plastik parçalar, kalın plakalar ve çok katmanlı istiflenmiş malzeme tutucusu

     - Derin boşluklu kalıp parçası çıkarma, yardımcı enjeksiyonlu kalıplama, büyük iş parçasının kalıptan çıkarılması

     -- Kartonlar, sert plastik kutular ve büyük boyutlu iş parçası aktarımı

     -- Karışık boyutlu, çok özellikli malzeme taşıma için robot uç efektörü

Standart Uyumlu Pnömatik Devre Çözümleri

  1. Devre 1: Seri Üretim Hatları için Çift Etkili Tutucu

     -- AFC hava servis ünitesi → 4V210 5/2 solenoid valf → PU6 boru sistemi → MHZ2/MHZL2 tutucu (M9BW anahtarları, PLC dijital girişine kablolu)

  2. Devre 2: Baş Üstü Robotlar için Kapanma Durumunda Tutma Güvenlik Devresi

     -- AR basınç regülatörü → 3V 3/2 solenoid valf → MHZ2-XXC tek etkili NC uzun stroklu tutucu

  3. Devre 3: Mini Manuel Basit Fikstür Devresi

     -- AC1500 mini hava servis ünitesi → 3F taban valfi → PU4 ince boru sistemi → MHZ2-10D minyatür standart tutucu

Çalıştırma ve Bakım Önlemleri

     -- AF serisi 5μm hassas hava filtresini tutucunun yukarı akışına takın; kılavuz rayına giren toz sıkışmaya neden olur ve servis ömrünü büyük ölçüde kısaltır.

     -- İş parçasının ağırlık merkezini çene merkezi ekseniyle sıkı bir şekilde hizalayın; eksantrik tek taraflı ağır yük, rayın eşit olmayan şekilde aşınmasına neden olur.

     -- Yüksek döngülü çalışma için sabit 0,4~0,5MPa hava basıncını koruyun; Tam 0,7MPa basınç altında uzun süreli sürekli çalışmaktan kaçının.

     -- Yüksek hızlı çene darbesinden kaynaklanan prob hasarını önlemek için manyetik anahtarlar için tampon boşluğunu ayırın.

     -- Güçlü asit, alkali veya yüksek konsantrasyonlu organik solventlerin bulunduğu ortamlarda uzun süre kullanmayın; Sızdırmazlık bileşenleri korozyona uğrayacak ve zamanından önce arızalanacaktır.

Bir Cümle Özeti

     SOLH MHZ2 standart yüksek frekanslı ve MHZL2 uzun stroklu paralel pnömatik tutucular, ±0,01 mm hassasiyetli çift pistonlu doğrusal kılavuz yapısını benimser, D/S/C üç hareket modu ve çoklu değiştirilebilir çene ve port seçenekleri, M9BW manyetik konum anahtarlarıyla donatılmıştır; 3C, donanım, paketleme robotu EOAT otomatik iş parçası kelepçeleme, toplama ve aktarma için yaygın olarak kullanılır.
