SOLH MHC2 Serisi Açısal Pivot Pnömatik Tutucu Tam Ürün Tanıtımı

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

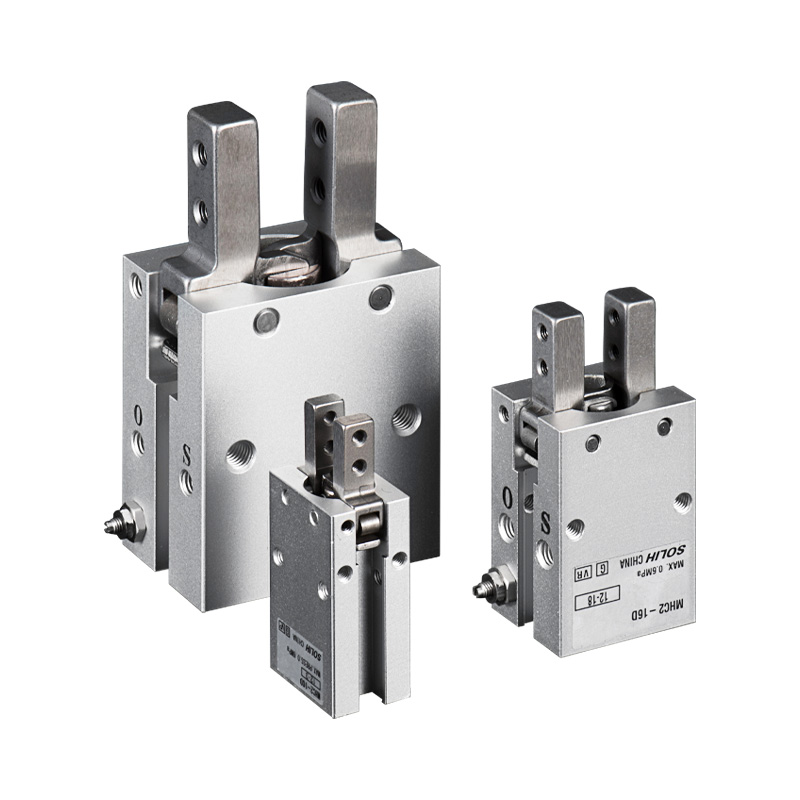

     SOLH MHC2 serisi standart pivot açısal 2 çeneli pnömatik tutucudur. Külbütör mekanizmasını iten çift piston tarafından tahrik edilen çeneler, doğrusal paralel hareket yerine alt pivot noktası etrafında döner. Maksimum çene dönüş açısı: 30°. Mevcut delik boyutları: 6/10/16/20/25mm. İki çalışma çeşidi: çift etkili (D) ve tek etkili, normalde açık (S). Hız regülasyonu için dahili ayarlanabilir gaz kelebeği valfleri. Açık/kapalı durum geri bildirimi için M9BW serisi manyetik anahtarlarla uyumludur. İçe aktarılan MHC2 ile doğrudan boyut değişimi

     MHZ2 paralel tutucuyu tamamlayıcı: MHZ2 = çenelerin doğrusal ötelenmesi; MHC2 = döner döner çeneler. Dar ve derinlemesine kurulum alanı ve iş parçasının dış kısmından kavrama uygulamaları için idealdir.

Tam Model Kodlama Kuralı

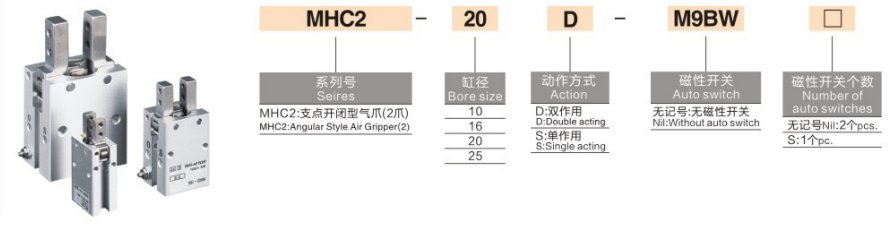

  1. Format: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Seri kodu, standart pivot açısal tutucu

     -- 16: Delik boyutu: 6 / 10 / 16 / 20 / 25 mm

     -- Çalışma Modu

       * D: Çift Etkili — Hava besleme kelepçeleri, ters hava tahliyeleri; yüksek sıkma torku, ana akım evrensel tip

       * S: Tek Etkili NO Normalde Açık — Hava besleme kelepçeleri; Hava kesildiğinde yay otomatik olarak iş parçasını serbest bırakır

         Not: Standart MHC2, tek etkili normalde kapalı (NC) varyant SAĞLAMAZ

     -- Orta segment: Gövde seçeneği (MHCA2 kısa gövde / uç bağlantı noktası çeşidi; boş = standart yan bağlantı noktası temel modeli)

     -- M9BW: Manyetik anahtar

        * Boş = Anahtar yok (manyetik halka önceden takılmıştır, yalnızca montaj yuvası ayrılmıştır)

        * M9BW / M9BL = konum geri bildirimi için evrensel katı hal manyetik anahtarı

     -- Sonek: Manyetik anahtarların miktarı

        * Boş = 2 adet standart (hem kelepçe hem de serbest bırakma konumunu algılar)

        * S = Sadece 1 adet tekli manyetik anahtar

  2. Standart Sipariş Örneği

    MHC2-16D-M9BW:MHC2 standart açısal pivot tutucu, 16 delik, çift etkili, 2 adet M9BW manyetik anahtar, standart yan port gövdesi.

Çalışma Prensibi ve Temel Rekabet Avantajları

  1. Pivot Külbütör Salınım Mekanizması

     Çeneler alt pivot etrafında döner. Çene uçları açıldığında dışarı doğru genişler. Paralel tutucuların yetersiz derinlik alanı nedeniyle mekanik müdahale riski taşıdığı dış taraftan sıkıştırma için mükemmeldir. Dönüş aralığı: +30° ~ -10°.

  2. Simetrik Çift Pistonlu Tahrik

     Büyük sıkma torku üretir; her iki çene de dengeli yük ile eşzamanlı olarak sallanır. Dahili tek yönlü gaz kelebeği valfleri, açma/kapama hızını ayarlamak için ekstra hız kontrol tertibatına gerek yoktur.

  3. Düşük Yükseklik Kompakt Gövde

     Minyatür robot uç efektörü ve sıkışık kabin kurulumu için mükemmel olan ince çerçeve.

  4. Yağsız Çalışma

     Sürekli döngü için kuru filtrelenmiş basınçlı havayla uyumlu, fabrikada önceden doldurulmuş uzun servis gresi.

  5. Manyetik Konum Algılamaya Hazır

     Yerleşik manyetik halka, iş parçasının varlığına karar vermek için çene durum sinyalini PLC'ye iletmek üzere M9BW anahtarlarıyla birlikte çalışır.

  6. Çok Yönlü Montaj Tabanı

     Alt yüzeyde pim deliklerinin ve dişli montaj deliklerinin bulunması; yatay ve dikey montaj desteklenir. Genişletilmiş özel fikstür çenelere takılabilir.

Birleşik Genel Teknik Şartname Tablosu

Sıkma Torku Tablosu @0,5MPa (Birim: N·m)

Seçim Karşılaştırması: MHC2 Açısal Tutucu VS MHZ2 Paralel Tutucu

Adım Adım Seçim Kılavuzu

  1. Çalışma Modu Seçimi

     -- 24 saat sürekli kütle otomasyonu, maksimum sıkma torku gerektirir → D çift etkili (tercih edilen ana akım)

     -- Sıcak presleme / damgalama istasyonları, güç kaybından sonra iş parçasının ezilmesini önlemek için otomatik serbest bırakma → S tek etkili NO

        NC güç kapalıyken tutma tipi olmayan MHC2 standart serisi. Elektrik kesintisinden sonra kalıcı sıkıştırma gerekiyorsa MHZ2-C serisini seçin.

  2. Çalışma Durumu Kararı

  ✅ Aşağıdaki durumlarda MHC2'ye öncelik verin:

     -- Sınırlı ekipman derinliği; paralel doğrusal tutucu, hareket sırasında çerçeveye müdahale eder

     -- Yandan besleme işlemi, iş parçasını dış çevreden tutun

     - Küçük plastik muhafazalar, şişe kapakları, boru şeklindeki parçalar için dış kelepçe

     -- Mini robot EOAT, ultra ince kompakt kavrayıcı taslağı gerektirir

  ❌ Aşağıdaki durumlarda bunun yerine MHZ2'yi seçin:

     -- İş parçasının döner tork olmadan merkezlenmiş, stabil bir bağlamaya ihtiyacı vardır

     -- Uzun uzatılmış özel fikstür gereklidir (ciddi tork zayıflaması riski)

     -- Ultra yüksek tekrar konumlandırma ±0,01 mm zorunludur

     -- Kapatma kalıcı kelepçeleme (NC normalde kapalı) gereklidir

  3. Sinyal Algılama Seçeneği

     -- PLC iş parçası tanımlama özelliğine sahip tam otomatik üretim hattı → M9BW manyetik anahtarlarla donatın

     -- Otomatik mantıksız basit manuel bağlantı → Anahtarsız temel model

Tipik Endüstriyel Uygulama Senaryoları

     -- 3C Otomasyon: Plastik muhafazaların ve konektörlerin dıştan sıkıştırılması, minyatür bileşen montajı

     -- Paketleme Makineleri: Şişe kapağı toplama, küçük malzeme kutularının yanal aktarımı

     -- Muayene Takımları: Boru şeklindeki ve silindirik iş parçaları için dış konumlandırma

     -- Kapalı alanda yandan alma ve yerleştirme için mini robot uç efektörü

     -- Enjeksiyon kalıplama yardımcı ekipmanı: Mikro plastik parçaların kalıptan çıkarılması ve toplanması

Standart Uyumlu Pnömatik Devreler

  1. Devre 1: Genel Çift Etkili Tutucu Devresi

     AFC hava servis ünitesi → 4V210 5/2 solenoid valf → PU6 boru sistemi → MHC2 açısal tutucu (M9BW anahtarları PLC girişine kablolu)

  2. Devre 2: Tek Etkili Normalde Açık Güvenlik Devresi (güç kaybından sonra otomatik serbest bırakma)

     -- AR basınç regülatörü → 3V 3/2 solenoid valf → MHC2-XXS tek etkili NO tutucu

Çalıştırma ve Bakım Önlemleri

     -- AF serisi 5μm hassas hava filtresini yukarı yönde takın; Pivot bağlantı noktasına toz girmesi sıkışmaya neden olacaktır.

     -- Fikstür uzatma uzunluğunu en aza indirin; daha uzun fikstürler etkili kuvvette ciddi azalmaya ve iş parçasının kayma riskine yol açar.

     -- Eksantrik ağır yüklerden kaçının; tek taraflı kuvvet pivot pimlerinin aşınmasını hızlandırır.

     -- Dahili gaz kelebeği ile çene hızını kademeli olarak ayarlayın; hızlı yüksek hızlı darbe iş parçalarına zarar verecektir.

     -- Standart contalar güçlü asit, alkali ve organik solventlere karşı dayanıklı değildir; Aşındırıcı ortamlar için flor kauçuk contanın özelleştirilmiş versiyonu.

Bir Cümle Özeti

     SOLH MHC2 pivot açısal salınımlı pnömatik tutucu, D/S çalışma modlarına ve dahili hız kelebeğine sahip külbütör döner çene mekanizmasını benimser, dar derinlikli istasyonlarda dış taraftan sarma kelepçelemesi için kompakt, düşük profilli, M9BW manyetik anahtarlarla uyumlu, yaygın olarak şişe kapağı, plastik muhafaza ve 3C, paketleme ve minyatür robot otomasyon ekipmanında küçük bileşen tarafı tutma için kullanılır.
