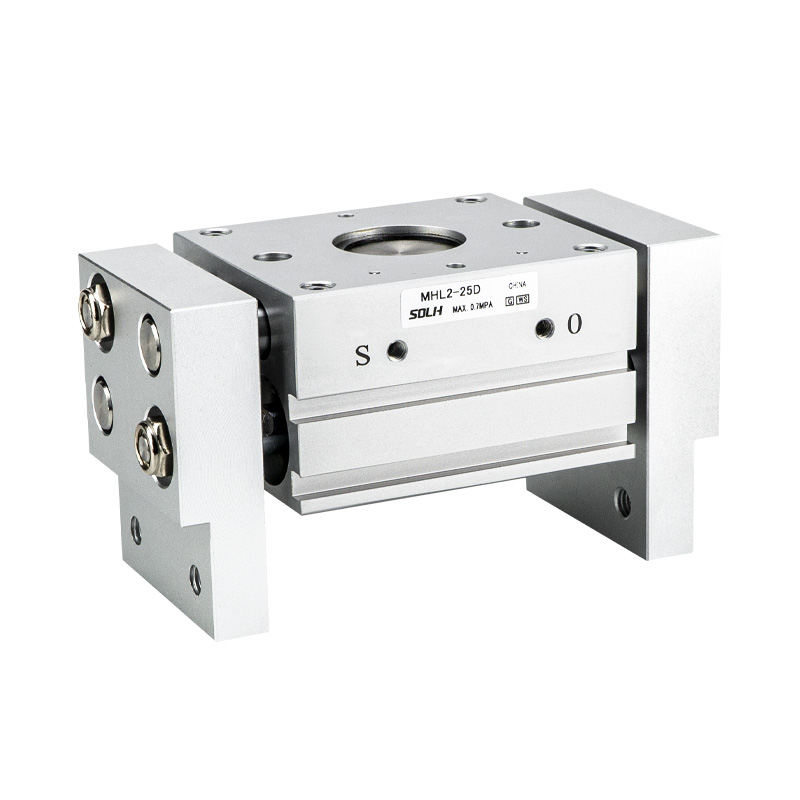

MHL2 Serisi Geniş Açılımlı Paralel Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

      SOLH MHL2 serisi geniş stroklu kremayer ve pinyon senkron paralel tutucudur. Temel avantajlar: güçlü sıkma kuvveti, ultra geniş açılma hareketi, yüksek yapısal sağlamlık ve çok yönlü montaj seçenekleri. Ağır ve büyük iş parçası taşıma, geniş boyutlu parça kavrama ve yüksek yüklü paralel bağlama için uygundur. Otomatik yükleme/boşaltma, takım tezgahı fikstürleri ve paketleme makinelerinde yaygın olarak kullanılmaktadır.

Çekirdek Yapı ve Çalışma Prensibi

     -- Şanzıman: Kremayer ve pinyon mekanizması, ofset olmadan senkron çene hareketi sağlar; çift ​​piston düzeni, kompakt çerçeve içerisinde güçlü bir sıkma kuvveti sağlar.

     -- Yapı: Alüminyum alaşımlı gövde, paslanmaz çelik çeneler, yerleşik manyetik halka. Tüm döner millerde yağ emdirilmiş reçine yatakları, entegre toz silecek contaları, iyi toz direnci ve daha uzun servis ömrü bulunur.

     -- Çalışma Modu: Yalnızca Çift Etkili (D), tek etkili varyant yoktur. Sorunsuz hız kontrolü için dahili ayarlanabilir gaz kelebeği. Esnek konum algılama düzeni için dört manyetik anahtar montaj yuvası.

     -- Strok Seçimi: delik başına 3 standart strok: D(Kısa) / D1(Orta) / D2(Uzun), çeşitli iş parçası genişlikleri için dış çap bağlama ve iç çap kavrama ile uyumludur.

     -- Konum Doğruluğu: Tekrarlanan konumlandırma doğruluğu ±0,1 mm, ağır yük koşullarında istikrarlı sıkma performansı.

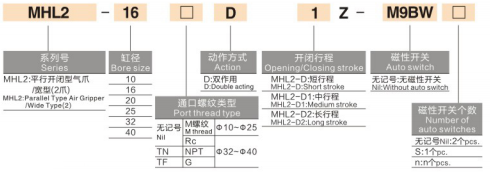

Tam Model Kodlama Kuralı

  1. Model Örneği: MHL2-32D2-TF-M9BW

  2. Standart Sipariş Referansı

  MHL2-40D2-TF-M9BL Çap 40, uzun stroklu D2, G dişli bağlantı noktası, dahili mıknatıs, 3 m kablolu M9B anahtarı.

Evrensel Temel Teknik Özellikler

Strok ve Sıkma Kuvveti Referans Tablosu (0,5MPa, Standart Sıkma Noktası)

⚠️ Not: Referans kelepçe mesafesi: ø10~25 için 40 mm; ø32~40 için 80 mm. Çene uzaması arttığında etkili sıkma kuvveti azalır. Yük doğrulama sırasında güvenlik faktörü ≥1,5 ayrılmalıdır.

MHL2 için Tercih Edilen Uygulama Senaryoları

     -- Ağır borular, levhalar ve malzeme tepsileri gibi güçlü sıkma kuvveti ve geniş açılma stroku gerektiren ağır/büyük boyutlu iş parçaları

     -- Esnek, çok yönlü montaj düzeniyle, sapma olmadan senkron paralel hareket gerektiren uygulamalar

     -- Güvenilir toz direnci ve uzun hizmet ömrü gerektiren, toza eğilimli zorlu çalışma koşulları (makine aleti yükleme, döküm parçalarının taşınması)

     -- Hem dış çap hem de iç çap kavrama gerektiren sistemler, 3 strok seçeneğiyle birden fazla parça boyutuyla uyumlu

Anahtar Seçimi ve Uygulama Yönergeleri

     -- Delik seçiminden önce ilk olarak yükü belirleyin: İş parçası ağırlığına, çene uzatma uzunluğuna ve ≥1,5 güvenlik faktörüne göre gerekli sıkma kuvvetini hesaplayın, ardından karşılık gelen delik boyutunu eşleştirin.

     -- İş parçası genişliğine göre stroku seçin: Öncelik sırası D(kısa) → D1(orta) → D2(uzun), gereksiz aşırı stroktan kaçının.

     -- Konum algılama: Çene açık/kapalı geri bildirimi için D-M9□ serisi manyetik anahtarlarla (NPN/PNP/temassız) donatın; dört montaj yuvası esnek düzenlemeye olanak tanır.

     -- Montaj ve bağlantı noktası konfigürasyonu: ø10~25, M5×0,8'i benimser; ø32~40 TN/TF/NPT dişli Rc1/8'i seçin. Kurulum yüzeyine göre dişli / içten / yandan montaj tabanını seçin.

     -- Tozdan koruma ve bakım: Standart entegre toz kazıyıcı. Ağır tozlu ortamlar için -X85/-X86 toza dayanıklı özel sürümü ekleyin; Rulmanları ve sızdırmazlık halkalarını düzenli olarak temizleyin.

Bir Cümle Özeti

     SOLH MHL2 kremayer ve pinyonlu geniş stroklu paralel pnömatik tutucu, üç strok seçeneğiyle ağır sıkma kuvveti sağlar, dahili toz geçirmez yapı ve çok yönlü montaj, dış ve iç çap kavramayla uyumludur, takım tezgahı yükleme, plaka ve tepsi taşıma ve paketleme otomasyon ekipmanı için ideal ağır hizmet tipi tutucu.
