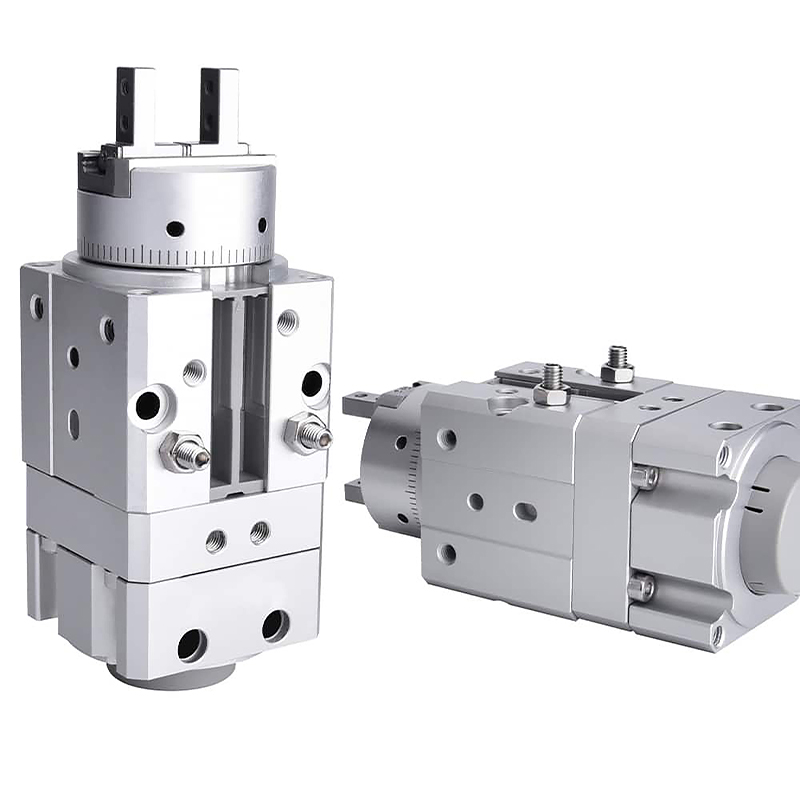

MRHQ Serisi Entegre Döner Tutucu (Kanatlı Tip, Kavrama ve Döndürme Hepsi Bir Arada)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MRHQ serisi, kanatlı tip döner silindir ile paralel 2 çeneli tutucuyu birleştiren entegre bir aktüatördür. Temel avantajlar: ultra kompakt entegre yapı, standart 90° / 180° dönme açıları, ±10° açı ince ayarı, 5 yönlü evrensel montaj, yüksek hızlı ve yüksek hassasiyette çalışma. Hafif ve orta yüklü iş parçası kelepçeleme, ters çevirme, aktarma hattı yön değiştirme ve kapalı alan istasyonları için tercih edilen çözümdür. Mekanik düzeni basitleştirmek için ayrık döner tabla + ayrı tutucu kombinasyonunu değiştirin.

Çekirdek Yapı ve Çalışma Özellikleri

     -- Çalışma Prensibi: Entegre kanatlı döner ünite, dahili paralel tutucuyla uyumlu olarak çıkış mili dönüşünü tahrik eder. Ekstra bağlantı braketleri olmayan tek parça yapı.

     -- Entegrasyon Avantajı: Bölünmüş döner tabla + tutucu tertibatına kıyasla toplam uzunluk ~%20 oranında kısaltılmıştır. Daha yumuşak hareket ve daha hızlı tepki için dönüş sırasında boruları/kabloları sallamaktan ve çekmekten kaçının.

     -- Dönüş Açısı Ayarı: Standart 90° ve 180° versiyonları. Uç durdurma vidaları, çok açılı konumlandırma gereksinimlerini karşılamak için ±10° toplam ayara (her uçta ±5°) olanak sağlar.

     -- Esnek Montaj: 5 montaj yüzeyi (2 eksenel uç yüz + 3 yan taraf). Hızlı merkezleme ve kolay montaj için üst/alt ve yan konumlandırma pimi deliklerinde konumlandırma çıkıntıları.

     -- Malzeme ve Dayanıklılık: Sert eloksallı alüminyum gövde, aşınmaya dayanıklı kanat contaları ve paslanmaz çelik çeneler. Mekanik hizmet ömrü ≥5 milyon döngü, yüksek frekanslı otomatik hatlar için kararlı.

     -- Sensör Uyumluluğu: Fabrikada manyetik halka takılmıştır. Dört adede kadar manyetik anahtarı destekler: tam kapalı döngü konum kontrolünü gerçekleştirmek için iki adet döner limit tespiti ve iki adet çene açık/kapalı geri bildirimi için.

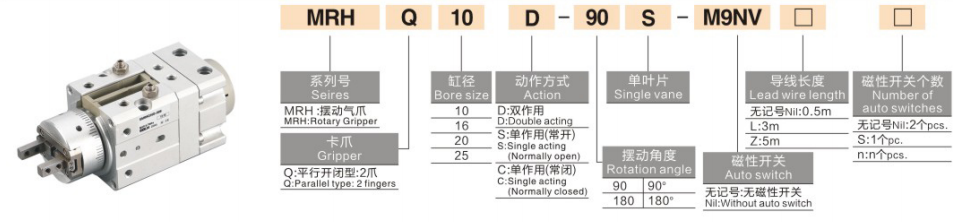

Tam Model Kodlama Kuralı

 1. Model Örneği:MRHQ16D-90S-M9B

  2. Standart Sipariş Referans Örnekleri

     -- MRHQ10D-90S: Delik 10, çift etkili çene, 90° dönüş, tek kanatlı döner ünite, anahtarsız

     -- MRHQ25D-180S-M9BW: 25 delik, 180° dönüş, M9BW manyetik anahtarla donatılmıştır

Evrensel Temel Teknik Özellikler (Test Basıncı:0,5MPa)

Temel Rekabet Avantajları

  1. Kompakt hepsi bir arada yapı, yerden tasarruf sağlayan ve istikrarlı hareket

     -- Kombine kavrama ve döndürme işlevi genel boyutu azaltır, dönüş sırasında kablo/boru sürtünmesini ortadan kaldırır; dar ekipman boşlukları için idealdir.

  2. İnce açı ayarlı standart 90° / 180° salınım

     -- Ayarlanabilir ±10° dönüş aralığı, iş parçasının döndürülmesi, yön aktarımı ve çok açılı konumlandırma işlemleri için uygundur.

  3. 5 yönlü montaj + hassas yerleştirme yapısı

     -- Eksenel ve yanal çok yönlü kurulum, çıkıntıların ve pim deliklerinin konumlandırılması merkezlemeyi basitleştirir ve devreye alma süresini kısaltır.

  4. Hafif/orta yükler için yüksek frekans ve yüksek hassasiyet

     -- Çene tekrarlama doğruluğu ±0,01 mm, 180 cpm'ye kadar çene döngüsü; 0,1~5 kg aralığındaki iş parçaları için tasarlanmıştır.

  5. PLC kilidi için çok noktalı sensör izleme

     -- Otomatik sıralı kontrol için döner limit konumlarını ve çene açık/kapalı durumunu aynı anda izlemek üzere dört adede kadar manyetik anahtar monte edilebilir.

Montaj Yöntemleri ve Tipik Endüstriyel Uygulamalar

  1. Montaj Seçenekleri

     -- Eksenel yatay montaj: Montaj hatlarında iş parçası yön değişimi

     -- Boyuna dikey montaj: Takım tezgahları için yukarı-aşağı yükleme artı devir hareketi

     -- Yan tarafa montaj: Kapalı istasyonlarda yandan kavrama ve çevirme

  2. Tipik Uygulama Senaryoları

     -- 3C ve Elektronik: Telefon muhafazalarını, pil kapaklarını ve minyatür hassas bileşenleri kavrama ve çevirme

     -- Otomotiv Bileşenleri: İç plastik parçaların, kauçuk elemanların ve küçük dökümlerin aktarılması

     -- Paketleme ve Lojistik: Küçük kutular, paletler ve torbalanmış malzemeler için yön değiştirme

     -- Genel Otomasyon: İstasyon değiştirme, 180° iş parçası devri ve konumlandırma montajı

3 Adımlı Hızlı Seçim Kılavuzu

  1. İş parçası kütlesine göre delik seçimi

     -- 10 ≤ 1kg; 16 = 1~2kg; 20 = 2~3kg; 25 = 3~5kg. Minimum %30 güvenlik marjını koruyun.

  2. Dönüş açısı onayı

     -- 90° dönüş için 90S'yi seçin; 180° çevirme için 180S'yi seçin. Döner strok ince ayarı gerekiyorsa MRHQ'yu seçin.

  3. Yapılandırma eşleştirme

     -- Kapalı döngü konum kontrolü: Hem döner hem de çene durumunu izlemek için dört adet M9 serisi manyetik anahtar takın.

     -- Sınırlı kurulum düzeni: Bölünmüş döner tabla + tutucu montajı yerine MRHQ entegre modeline öncelik verin.

Bir Cümle Özeti

     SOLH MRHQ kanatlı tip entegre döner tutucu, standart 90°/180° ayarlanabilir salınım açısı, 5 yönlü montaj ve çoklu sensör uyumluluğu ile paralel çene kenetleme ve döner devri tek bir kompakt ünitede birleştirir; Kapalı alan otomatik üretim hatlarında iş parçası çevirme, yükleme/boşaltma ve yön aktarımı için mükemmel hafif ve orta yük çözümü.
