HFZ Serisi Lineer Kılavuzlu Paralel Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH HFZ serisi, çift piston ve kremayer ve pinyon senkron mekanizması tarafından tahrik edilen, entegre silindir/bilya doğrusal kılavuzuyla donatılmış, yüksek sağlamlığa sahip paralel tutucudur. SMC MHZ2 serisi ile tamamen değiştirilebilir.

     Üç çalışma çeşidi mevcuttur:

     -- HFZ: Çift etkili standart tip

     -- HFSZ: Tek etkili normalde kapalı (yaylı kelepçe, kapatmada tutma)

     -- HFTZ: Tek etkili normalde açık (yaylı serbest bırakma, kapatma açık) Genel hafif ve orta yükte hassas kenetleme, otomatik montaj ve robot uç efektör uygulamaları için uygundur.

Çekirdek Yapı ve Çalışma Prensibi

  1. Şanzıman: Çift piston + kremayer ve pinyon senkron tahrik. İki çene, kayma veya sapma olmadan mükemmel paralel hareketi korur.

  2. Kılavuz Sistemi: Kaymayı önlemek için altta yerleştirme pimleri bulunan entegre makaralı/bilyeli doğrusal kılavuz. Mükemmel sertlik, yüksek tekrarlama doğruluğu ve ofset yüke karşı güçlü direnç.

  3. Çalışma Modları

     -- HFZ Çift Etkili: Açma/kapama için hava beslemesi, evrensel sürekli üretim

     -- HFSZ Tek Etkili NC: Hava beslemesi çeneleri açar; hava kesildiğinde yaylı kelepçeler (güç kapalıyken iş parçasını tutma)

     -- HFTZ Tek Etkili NO: Hava beslemesi çeneleri kapatır; Hava kesildiğinde yay açılır (kapanmada otomatik bırakma)

  4. İnşaat: Alüminyum alaşımlı gövde, paslanmaz çelik çeneler, dahili manyetik halka. Çift taraflı manyetik anahtar olukları; çoklu montaj yüzeyleri: alt / yan / açık delik.

  5. Konum Doğruluğu: ±0,01 mm (delik 6~25); ±0,02 mm (delik 32~40), yüksek frekanslı döngü altında stabil.

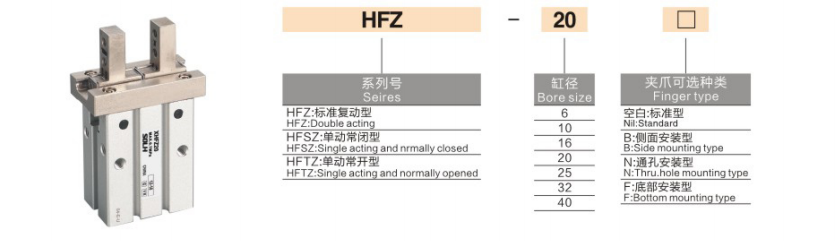

Tam Model Kodlama Kuralı

 1. Model Örneği: HFZ20N-M9BW

 2. Standart Sipariş Referansı

     HFZ25N-M9BW 25 delik, çift etkili, delikli montaj, 1 m kablolu M9B manyetik anahtar.

Evrensel Temel Teknik Özellikler

Strok ve Sıkma Kuvveti Referans Tablosu (0,5MPa, Standart Çeneler)

⚠️Önemli Not: Çene uzatma uzunluğu L arttıkça etkili sıkma kuvveti azalır. Güvenlik faktörü ≥1,5 olan yükün doğrulanması zorunludur.

Tercih Edilen Uygulama Senaryoları

  ✅ Aşağıdaki durumlarda HFZ serisini seçin:

     --SMC MHZ2'nin doğrudan değiştirilmesi gerekiyor; tek etkili kapanmada tutma/bırakma işlevi gerektirir

     -- Hafif ve orta yükte hassas paralel bağlama: 3C elektronik, hassas donanım, enjeksiyonlu kalıplama, paketleme ekipmanı

     -- Robot uç efektörü ve hassas montaj istasyonları için yüksek sertlik ve ofset yük direnci gereklidir

     -- Esnek çok yönlü montaj: kompakt entegre mekanizma için açık delik / yan / alt kurulum

Anahtar Seçimi Yönergeleri

   1. İş parçası ağırlığına ve sıkma moduna (dış / iç kavrama) göre delik boyutunu seçin, sıkma kuvvetinin gerçek yükün ≥1,5 katı olmasını sağlayın

   2.Çalışma modu seçimi

     -- Güç kapalıyken sürekli kenetleme → HFSZ normalde kapalı

     -- Kapanma otomatik serbest bırakma → HFTZ normalde açık

     -- Emniyet yayı ihtiyacı olmadan sürekli seri üretim → HFZ çift etkili

  3. Montaj seçimi: Platforma veya brakete uyacak şekilde standart dişli delik (boş) / açık delik (N) / yandan montaj (B)

  4. Konum algılama: -M9□ manyetik anahtarlarla donatın, çift taraflı yuvalar açık ve kapalı sinyal geri bildirimi için 2 anahtarı destekler

  5. Ofset yük kontrolü: Çene uzatma uzunluğunu L sınırlayın, doğrusal kılavuzun izin verilen bükülme momentini aşmaktan kaçının

Bir Cümle Özeti

     SOLH HFZ doğrusal kılavuzlu paralel pnömatik tutucu, çift etkili HFZ, tek etkili NC HFSZ ve NO HFTZ varyantlarında mevcut olan, çoklu montaj seçenekleri ve ±0,01 mm yüksek hassasiyetli, MHZ2 ile doğrudan değiştirilebilir, robot EOAT, 3C, donanım ve genel otomasyon montajı için ideal yüksek sertlikte hassas kenetleme çözümü olan makaralı/bilyalı kılavuz ve kremayer senkron sürücüyü benimser.
