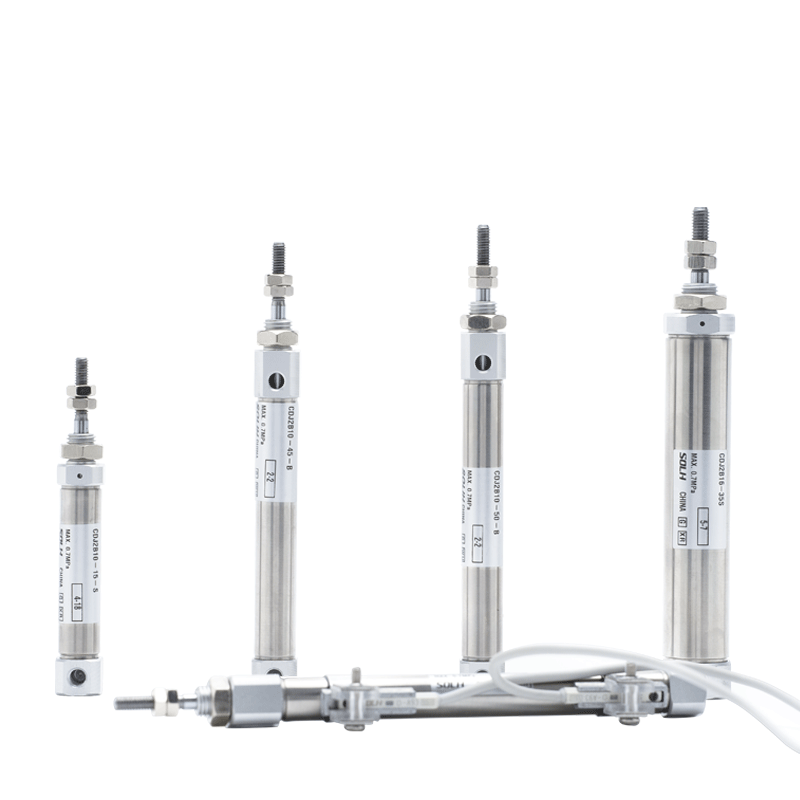

CDJ2 Serisi Paslanmaz Çelik Mini Silindir (Çift / Tek Etkili)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH CDJ2 serisi, SMC CJ2 serisi ile tamamen değiştirilebilir, manyetik halka donanımlı kalem tipi paslanmaz çelik mini silindirdir. Delik boyutları: φ6 / 10 / 16mm. Olağanüstü özellikler: ultra kompakt tasarım, hafif yapı, korozyon direnci ve istikrarlı yüksek hızlı yüksek frekanslı çalışma. Elektronik, tıbbi, gıda işleme ve hassas otomasyon kapalı alan istasyonlarında yaygın olarak kullanılır; ana akım minyatür doğrusal aktüatör.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Standart Şartname: SMC mini silindir boyut standardına (ISO standardı olmayan), endüstrideki evrensel montaj boyutlarına uygundur.

   2. Malzeme: 304 paslanmaz çelik namlu ve piston kolu, paslanmaya ve korozyona dayanıklı, nemli, zayıf asit, zayıf alkali ve temiz üretim ortamları için uygundur.

   3. Yapı: Düz yuvarlak namlu, kıvrımlı uç kapakları, rotsuz tasarım, ultra küçük hacim. CDJ2-16×100 yalnızca yakl. 120g.

   4. Operasyon Çeşitleri

      -- CDJ2B Çift Etkili: Her iki uçta hava beslemeli, evrensel standart model

      -- CDJ2E Tek Etkili: Yay geri dönüşlü; CDJ2ET: Yay uzatması

     -- CDJ2KB Dönmeyen: Bükülmeyi önleme ve hassas konumlandırma için altıgen piston çubuğu

   5. Yastık: Standart kauçuk yastık; Darbeyi ve gürültüyü azaltmak amacıyla yüksek hızlı uygulamalar için hava yastığı (sonek Z) isteğe bağlıdır.

   6. Sızdırmazlık: Yağ haznesi oluğuna sahip düşük sürtünmeli conta. Düşük başlangıç ​​basıncı (0,06MPa), yağsız çalışma, servis ömrü ≥5 milyon döngü.

   7. Konum Algılama: Piston konumu izleme için M9B / A93 / Z73 serisi manyetik anahtarlarla uyumlu dahili manyetik halka.

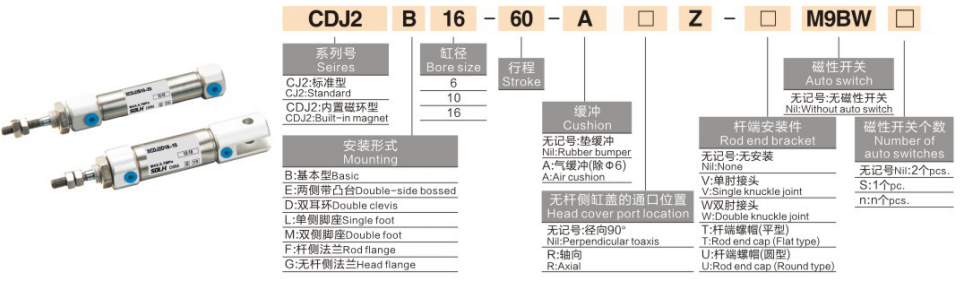

Tam Model Kodlama Kuralı

   1. Model Örneği: CDJ2B16-50Z-B

   2. Standart Sipariş Referans Örnekleri

     -- CDJ2B10-30-B:Bore10, strok30, çift etkili, kauçuk yastıklı, mıknatıs donanımlı

     -- CDJ2E6-15-B: Çap6, strok15, tek etkili yay geri dönüşü

     -- CDJ2KB16-50-B: Çap 16, strok50, dönmeyen altıgen piston kolu

Evrensel Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

   1. Çift Etkili CDJ2B

   2. Tek Etkili CDJ2E (Yay Dönüşü @0.5MPa)

Montaj Formları ve Türev Modelleri

   1. Montaj Aksesuarları

     -- B Temel tip: Uç kapağı dişleri aracılığıyla doğrudan kurulum (en yaygın olarak kullanılır)

     -- F Flanş: Çubuk tarafı / baş tarafı flanş montajı

     -- L Ayak braketi: Tek ayak sabitlemesi

     -- D Çift çatal: Arka çift çatal (φ10/16)

     -- E Başlık montajı: Uç kapaklarında çok yönlü montaj çıkıntıları

   2. Ana Türev Serileri

     -- CDJ2B: Standart çift etkili

     -- CDJ2E: Tek etkili, yay geri çekmeli (hava kesildikten sonra otomatik geri çekilme)

     -- CDJ2ET: Tek etkili, yay uzatmalı (hava kesildikten sonra otomatik uzatma)

     -- CDJ2KB: Dönmeyen altıgen piston kolu

     -- CDJ2RB: Montaj çıkıntıları olmayan doğrudan montajlı ince versiyon

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme/yükü hesaplayın, ≥%50 güvenlik marjını ayırın; daha yüksek çevrimsel hız için daha küçük çapı seçin.

   2. Strok onayı: Etkin harekette ekstra 10~20 mm kenar boşluğu ekleyin; Maksimum strok: çift etkili 200 mm, tek etkili 100 mm.

   3. Yapılandırma eşleştirme

     -- Eylem türü: Çift etkili → B; tek etkili yay geri çekme → E; bükülme önleyici konumlandırma → KB

     -- Yastık: Yüksek hızlı çalışma seçimi Z hava yastığı

     -- Konum geri bildirimi: Mıknatıs donanımlı modeli seçin, M9B/A93 manyetik anahtarlarla eşleştirin

Bir Cümle Özeti

     SOLH CDJ2 paslanmaz çelik kalem tipi mini silindir, SMC CJ2 ile değiştirilebilir, çift etkili, tek etkili ve dönmeyen altıgen çubuk çeşitleri mevcuttur, isteğe bağlı kauçuk/hava yastığı, korozyona dayanıklı yağsız tasarım, elektronik, tıbbi ve gıda otomatik ekipmanları için ideal kompakt yüksek frekanslı minyatür doğrusal aktüatör.
