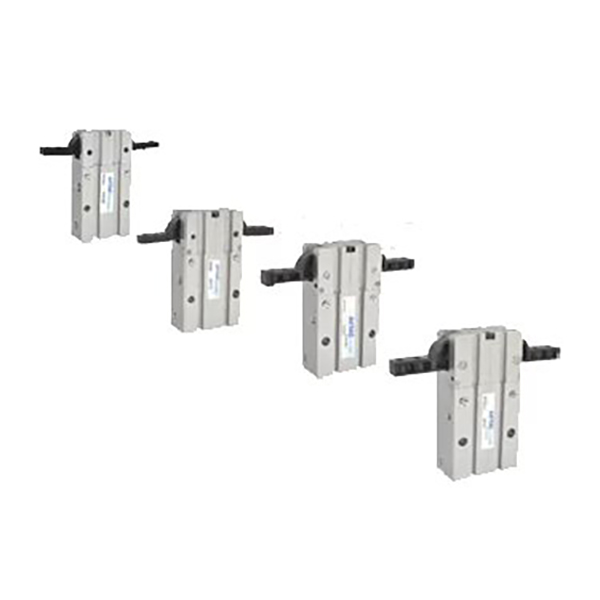

HFR Serisi 180° Pivot Tip Geniş Açılımlı Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH HFR serisi, pivot bağlantılı, 180° geniş açılabilen, 2 çeneli pnömatik tutucudur. Çekirdek gücü: maksimum açıklık için tam 180° çene açıklığı, mükemmel mekanik önleme özelliği, üç evrensel montaj yüzeyi, entegre toz geçirmez yapı ve önceden monte edilmiş kalıcı mıknatıs. Alma ve yerleştirme girişimini ve geniş aralıklı iş parçası kavramasını ortadan kaldırmak için büyük salınım boşluğu gerektiren hafif yük istasyonları için ana aktüatör seçimidir.

Çekirdek Yapı ve Çalışma Özellikleri

     -- Çalışma Prensibi: Piston, dönme hareketi için iki çeneyi tahrik etmek amacıyla pivot bağlantı grubunu iter. Tek çene dönüş açısı 90°'ye ulaşır, kaçınma alanını maksimuma çıkarmak için çeneler tamamen açıldığında düz bir çizgi oluşturur.

     -- Eylem Özelliği: Standart olarak çift etkili; sıkıştırma için hava beslemesi, açma için ters hava beslemesi. Sabit konumlandırma için maksimum açılma açısı 180°±2°, aşırı kapanma açısı -2°~-5°.

     -- Toz ve Aşınma Koruması: Tozlu ortamlar için çene bölümünde optimize edilmiş toz geçirmez yapı. Metal ayırıcı plakalar, aşınmayı azaltmak ve servis ömrünü uzatmak için sürtünme yüzeylerini izole eder.

     -- Esnek Montaj: Üç montaj yüzeyi (yan / alt / arka). Alt tabandaki pim deliklerinin konumlandırılması montaj doğruluğunu artırır ve konumlandırma tutarlılığını tekrarlar.

     -- Sensör Uyumluluğu: Tüm spesifikasyonlara uygun kalıcı mıknatıs. Yan duvarlardaki dairesel sensör olukları, CMSH/DMSH(S) manyetik anahtarlarının ekstra braketlere ihtiyaç duymadan doğrudan kurulumunu destekler.

Tam Model Kodlama Kuralı

   1. Model Örneği: HFR20N+2CMSH

   2. Standart Sipariş Referans Örnekleri

     -- HFR16: Delik 16, manyetik anahtarsız çift etkili temel model

     -- HFR25N: Delik 25, delikli montaj versiyonu

     -- HFR32+2CMSH: Delik 32, iki CMSH manyetik anahtarla donatılmıştır

Evrensel Çekirdek Teknik Özellikler (Çift Etkili @0,5MPa)

Temel Rekabet Avantajları

   1. Mekanik engelin tamamen ortadan kaldırılması için 180° ultra geniş açıklık

     -- Çeneler, tam strok sırasında düz bir çizgide hizalanarak, iş parçası etkileşimi sorunlarını çözmek için maksimum açıklık sağlar; derin boşluk ve dar açıklıklı bileşen toplama için idealdir.

   2. Hafif, verimli pivot bağlantı yapısı

     -- Basitleştirilmiş bağlantı tasarımı, eşdeğer paralel tutuculara kıyasla vücut ağırlığını %15 azaltır; yüksek frekanslı hafif yük döngülerine uygun hızlı yanıt verir.

   3. Zorlu atölye koşulları için toz geçirmez ve aşınmaya dayanıklı

     -- Özel çene contası döküntü girişini önler; sürtünme önleyici metal ayırıcılar ≥5 milyon kat çevrim ömrü sağlar.

   4. Kolay devreye alma için üç taraflı montaj artı yerleştirme pimleri

     -- Alt yerleştirme pimleriyle birlikte çok yönlü montaj delikleri, karmaşık takım düzeni için hızlı ortalamayı ve tutarlı tekrar konumlandırmayı mümkün kılar.

   5. Dahili mıknatıs, sensör kurulumuna hazır

     -- Standart entegre kalıcı mıknatıs ve özel kayar oluklar, ekstra montaj aparatlarını ortadan kaldırarak bileşen maliyetinden ve montaj süresinden tasarruf sağlar.

Montaj Formları ve Tipik Endüstriyel Uygulamalar

   1. Montaj Seçenekleri

   -- Yandan montaj: Montaj hatlarında geniş boyutlu iş parçası aktarımı için yatay geniş açılan kavrama

   -- Alttan montaj: Derin boşluklu kalıp ve kap toplama için dikey kaldırma artı kaçınma hareketi

   -- Arkadan montaj: Mekanik müdahaleye eğilimli sınırlı istasyonlar için yanal boşluklu kavrama

   2. Tipik Uygulama Senaryoları

     -- 3C ve Elektronik: Hareketli orta çerçeveler, pil bölmeleri ve büyük plastik muhafazalar

     -- Otomotiv Bileşenleri: Lamba kabuklarının, iç panellerin ve büyük kauçuk parçaların aktarımı

     -- Paketleme ve Lojistik: Büyük kartonların, paletlerin ve torbalanmış malzemelerin toplanmasından kaçınma

     -- Genel Otomasyon: 180° açıklık gerektiren yükleme/boşaltma, devir ve montaj istasyonları

3 Adımlı Hızlı Seçim Kılavuzu

   1. İş parçası kütlesine ve kavrama torkuna göre delik seçimi

     -- 10 ≤0,5kg;16 =0,5~1kg;20 =1~2kg;25 =2~3kg;32 =3~5kg. Rezerv ≥%30 güvenlik marjı.

   2. Dönüş vuruşu onayı

     -- 180° açıklıktan tam olarak kaçınılması gerekiyorsa HFR'yi seçin; Şiddetli müdahale olmadan yalnızca geniş açılı kenetleme yapılıyorsa MHW2'yi seçin.

   3. Yapılandırma eşleştirme

     -- PLC kilitleme kontrolü: Tamamen açık ve kapalı durumu izlemek için iki CMSH anahtarı takın.

     -- Montaj gereksinimi: Alt konumlandırma için yerleştirme pimlerine sahip standart versiyon; Açık delikli kurulum için N son ekini seçin.

Bir Cümle Özeti

     SOLH HFR pivot tipi 180° geniş açıklıklı pnömatik tutucu, tam 180° çene açıklığına, üç taraflı montaja, toz geçirmez yapıya ve dahili mıknatısa sahip bağlantı salınım mekanizmasını benimser; otomatik alma ve yerleştirme, 3C'de büyük mekanik kaçınma alanı gerektiren devir istasyonları, otomotiv ve paketleme ekipmanları için tercih edilen hafif yüklü aktüatör.
