HFP Serisi Mekanik Paralel Stil

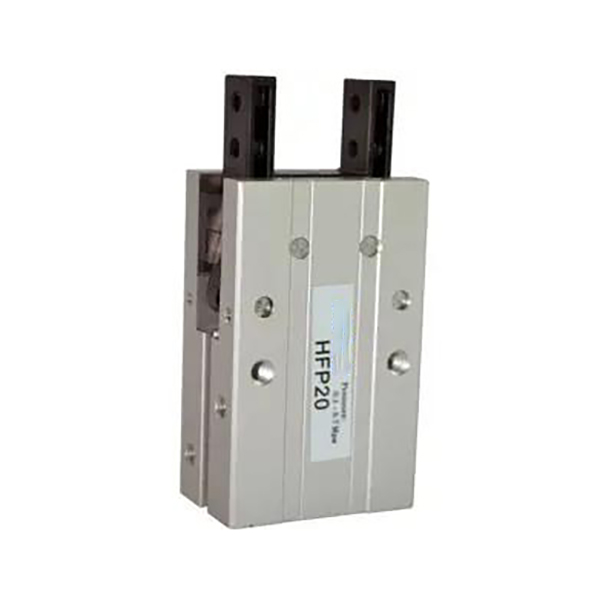

HFP Serisi Kaldıraçlı Tip Ekonomik Paralel Pnömatik Tutucu

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH HFP serisi, 2 çeneli paralel açma ve kapama için mekanik kollu şanzımanı kullanır. Temel güçlü yönler: Rekabetçi fiyata sahip basit kol mekanizması, istikrarlı sıkma performansı, üç taraflı üniversal montaj, fabrikada önceden monte edilmiş mıknatıs ve aşınmaya dayanıklı uzun servis ömrü. Hafif yüklü, yüksek frekanslı yükleme/boşaltma ve maliyete duyarlı otomatik istasyonlar için ana akım ekonomik paralel tutucu çözümüdür.

Çekirdek Yapı ve Çalışma Özellikleri

     -- Çalışma Prensibi: Piston, paralel hareket için iki çeneyi tahrik etmek üzere kol düzeneğini iter. Saf mekanik kol tahriki, daha az bileşen, düşük bakım maliyeti.

     -- Kuvvet Özelliği: Çeneler piston uzatıldığında kenetlenir ve geri çekildiğinde serbest kalır. Daha güvenli iş parçası tutuşu için sıkma kuvveti açma kuvvetinden %20~%30 daha yüksektir.

     -- Stabilite ve Hassasiyet: Çeneler ve ana gövde arasındaki geniş temas yüzeyi titremeyi azaltır ve sıkma doğruluğunu artırır. Metal ayırıcı plakalar sürtünme yüzeylerini izole ederek aşınmayı azaltır ve servis ömrünü uzatır.

     -- Esnek Montaj: Üç montaj yüzeyi (yan / alt / arka). Entegre sensör olukları, ekstra braketlere ihtiyaç duymadan doğrudan manyetik anahtar kurulumunu destekler.

     -- Malzeme ve Dayanıklılık: Sert eloksallı alüminyum gövde, aşınmaya dayanıklı kol parçaları ve paslanmaz çelik çeneler. Mekanik çevrim ömrü ≥5 milyon kat, sürekli yüksek frekanslı otomasyon işlemine uygundur.

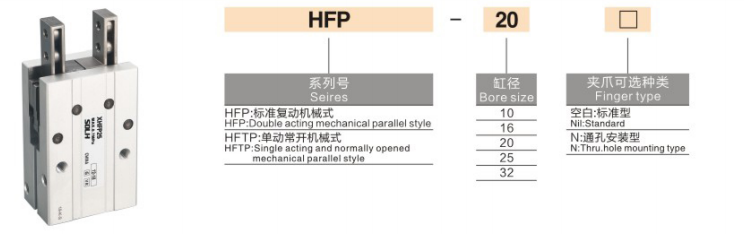

Tam Model Kodlama Kuralı

  1. Model Örneği: HFP20+2CS1-G

 2. Standart Sipariş Referans Örnekleri

     -- HFP16: Delik 16, anahtarsız çift etkili temel model

     -- HFP25N: Delik 25, delikli montaj versiyonu

     -- HFP32+2CS1-G:Delik 32, iki CS1-G manyetik anahtarla donatılmıştır

Evrensel Çekirdek Teknik Özellikler (Çift Etkili @0,5MPa)

Temel Rekabet Avantajları

   1. Mükemmel maliyet-performans kolu yapısı

     -- Basit mekanik şanzıman parça sayısını azaltır. Üst düzey paralel tutuculara yakın performans, fiyat ise kılavuz ray tipi modellerin yalnızca 1/2~2/3'üne ulaşır.

   2. Daha yüksek sıkma kuvveti güvenliği artırır

     -- Uzatma sırasındaki sıkıştırma kuvveti, serbest bırakma kuvvetinden %20~%30 daha fazladır, bu da hafif yük koşulları altında iş parçasının kayma riskini azaltır.

   3. Üç yönlü evrensel montaj

     -- Yan, alt ve arka yüzde montaj delikleri mevcuttur; sahada kolay devreye alma için yatay, dikey ve yanal montajı destekler.

   4. Dahili mıknatıs, sensör kurulumuna hazır

     -- Standart olarak entegre kalıcı mıknatıs. CS1-G anahtarları için gövdeye ayrılmış kaydırma olukları; ekstra montaj braketlerine gerek yoktur.

   5. Yüksek çevrimli çalışma için aşınmaya dayanıklı tasarım

     -- Metal sürtünme önleyici ayırıcılar, bileşen aşınmasını azaltarak sürekli otomatik üretim hatları için uzun hizmet ömrü sağlar.

Montaj Formları ve Tipik Endüstriyel Uygulamalar

   1. Montaj Seçenekleri

     -- Yandan montaj: Montaj hattı yükleme/boşaltma için yatay sıkıştırma

     -- Alttan montaj: Enjeksiyonlu kalıplama ve takım tezgahı alma ve yerleştirme için dikey kaldırma

     -- Arkadan montaj: Dar istasyonlar için yanal kavrama

   3. Tipik Uygulama Senaryoları

     -- 3C ve Elektronik: Minyatür plastik bileşenleri, donanım parçalarını ve pil muhafazalarını kavrama

     -- Otomotiv Bileşenleri: Küçük damgalama parçalarının, kauçuk elemanların ve iç kaplamaların aktarılması

     -- Paketleme ve Lojistik: Küçük kartonların, plastik poşetlerin ve minyatür paletlerin toplanması

     -- Genel Otomasyon: İstasyon konumlandırma sıkma ve yüksek frekanslı ileri geri hareket etme

Seçim Karşılaştırması: HFP Kolu VS HFY Pivot VS MHZ2 Doğrusal Kılavuz Tutucu

3 Adımlı Hızlı Seçim Kılavuzu

   1. İş parçası kütlesine göre delik seçimi

     -- 10 ≤1kg;16 =1~2kg;20 =2~3kg;25 =3~5kg;32 =5~8kg. Rezerv ≥%30 güvenlik marjı.

   2. Vuruş doğrulaması

     -- Mekanik müdahaleyi önlemek için çene hareketinin ≥ iş parçası dış boyutu artı minimum 2 mm açıklık olduğundan emin olun.

   3. Yapılandırma eşleştirme

     -- Otomatik sinyal kilidi: Açık ve kapalı durumu algılamak için iki CS1-G manyetik anahtarla donatın.

     -- Kapalı ekipman düzeni: HFP üç taraflı montaj, esnek kurulum çözümleri sağlar.

Bir Cümle Özeti

     SOLH HFP ekonomik kaldıraç tipi paralel pnömatik tutucu, daha yüksek sıkma kuvvetine sahip mekanik kol tahriki, üç taraflı evrensel montaj ve yerleşik manyetik halka, yüksek frekanslı 3C, paketleme ve genel maliyete duyarlı otomatik işleme istasyonları için ideal düşük maliyetli hafif ve orta yük kavrama çözümü sunar.
